LV005-环境准备

一、资料下载

1. 资料去哪找？

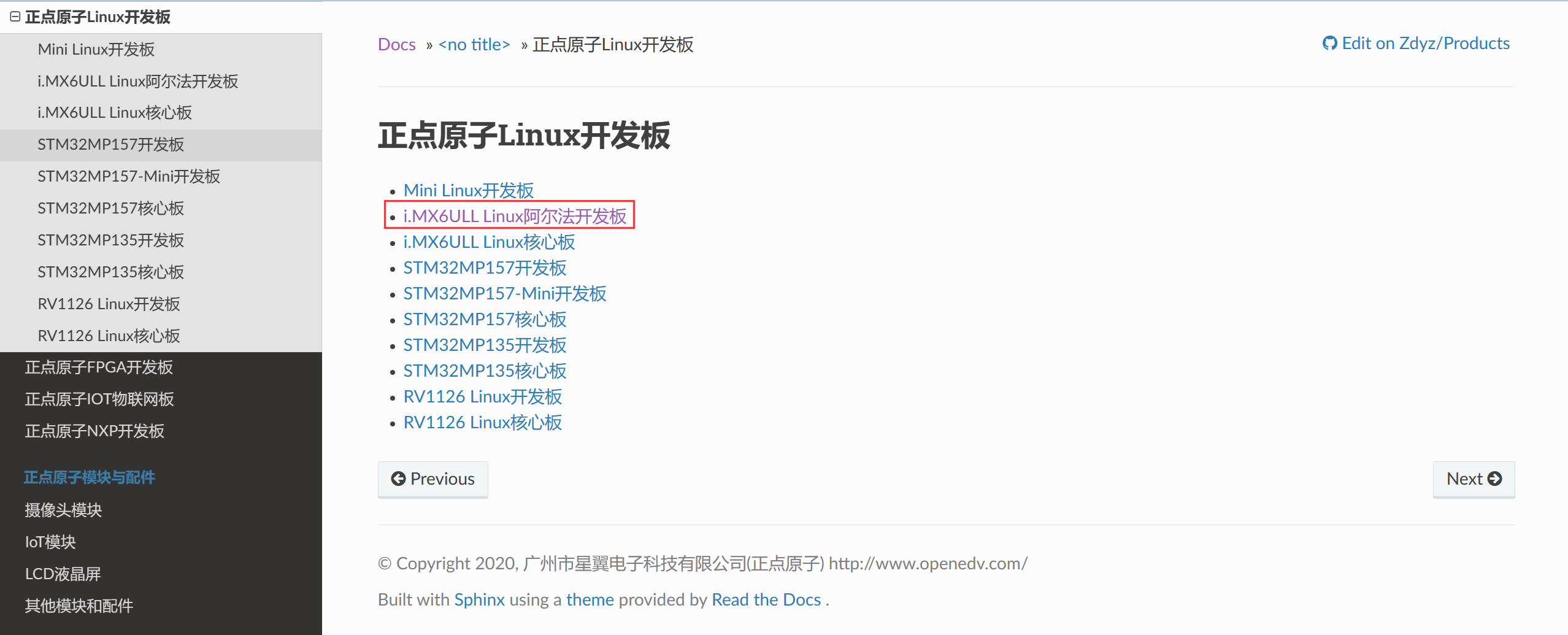

开发板购买的时候正点原子都会附赠开源的开发资料，我们可以在这里下载 正点原子Linux开发板 — 正点原子资料下载中心 1.0.0 文档

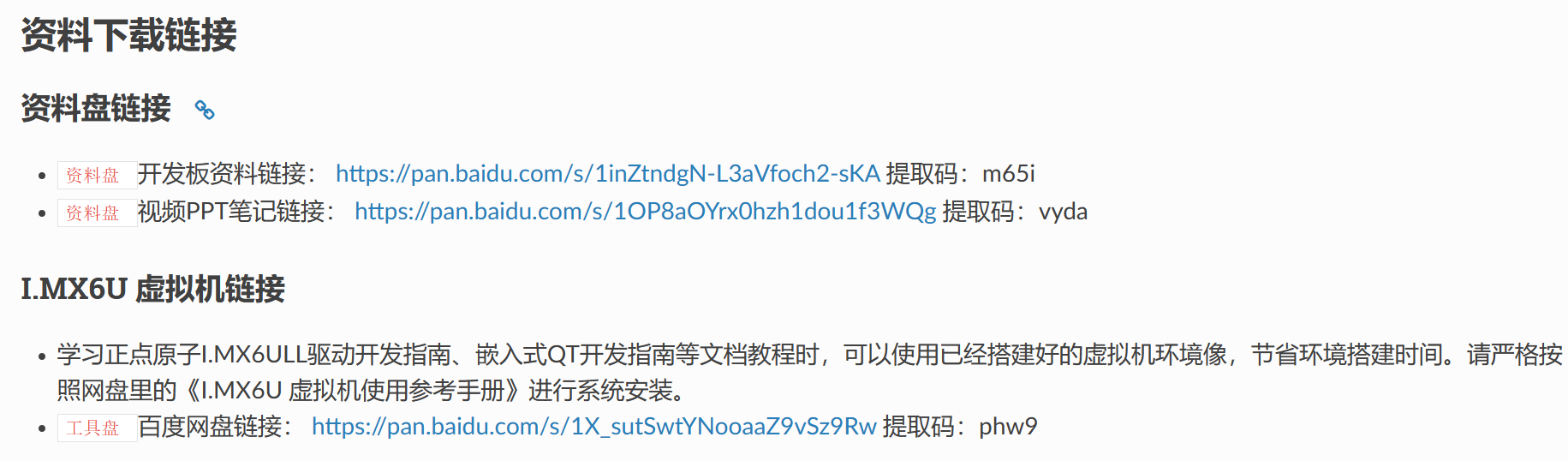

点击进去之后就可以看到所有的资料链接啦，包括视频：

2. 下载哪一个？

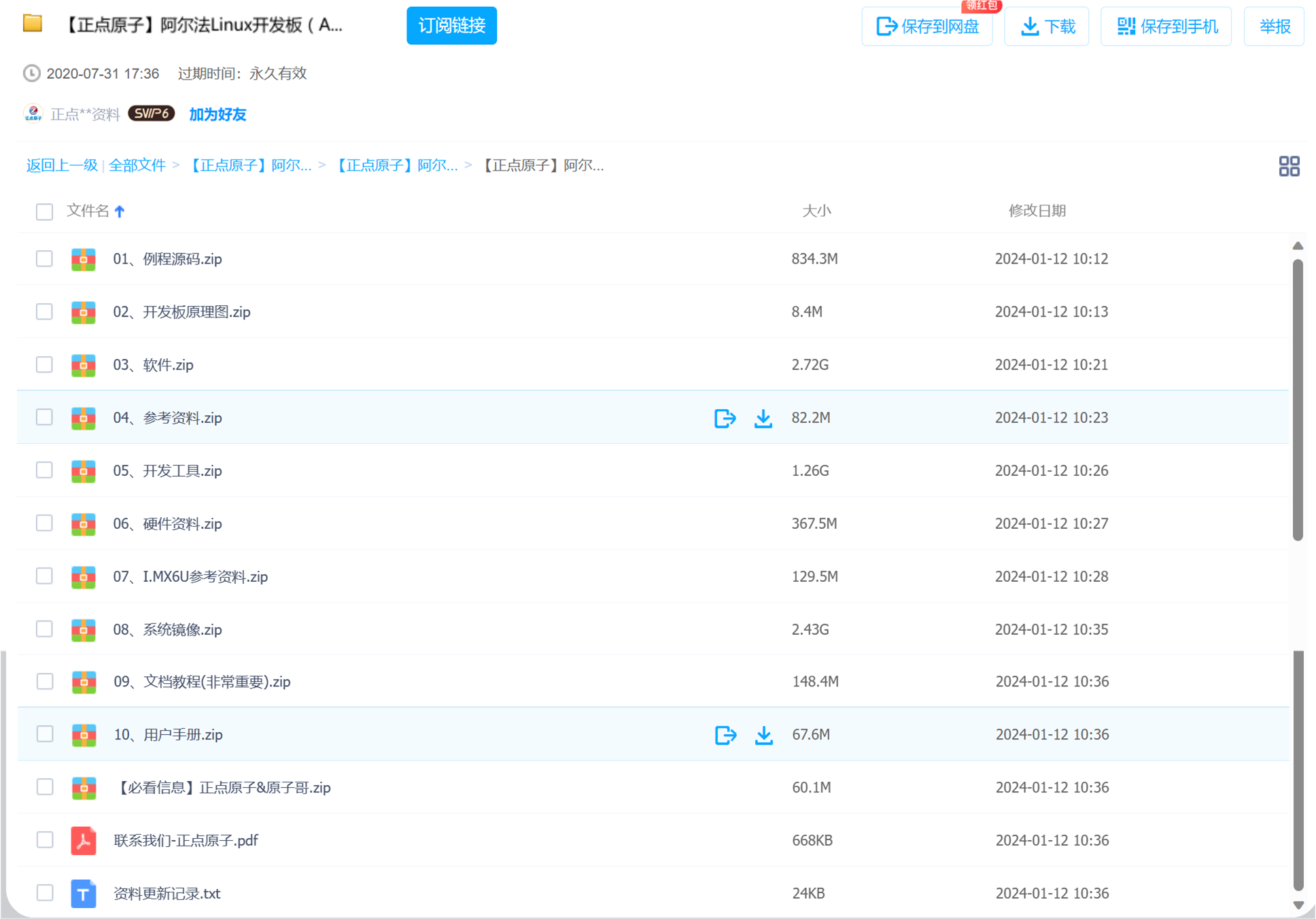

我们就下载资料盘链接里边的相关资料就可以了，主要还是开发板资料，视频PPT就是视频教程中所用的PPT资料。开发资料都包含这一些：

二、使用前的准备

1. CH340驱动

开发板的串口与电脑通信，需要安装CH340驱动 ，这个后边LV02会有说明。

2. 串口终端

我们在PC电脑上与开发板通信，主要就是通过串口终端，常用的有SecureCRT和MobaXterm,在后边LV02都会有详细的安装和使用笔记。

3. VMware和ubuntu

我们还需要一个linux开发环境，由于我是windows11系统，所以就安装了VMware虚拟机，在虚拟机中运行ubuntu系统，我用的系统有两个，一个是ubuntu16.04，这是一个广为流传的版本，正点原子提供的虚拟机开发环境也是ubuntu16.04，自己也装了一个。另外由于ubuntu16.04好像已经停止支持了，并且在vscode中的ssh远程功能停止对16版本的支持，最低要到20版本，所以后来又装了一个20.04版本。

4. 开发板配置

4.1 连接USB线

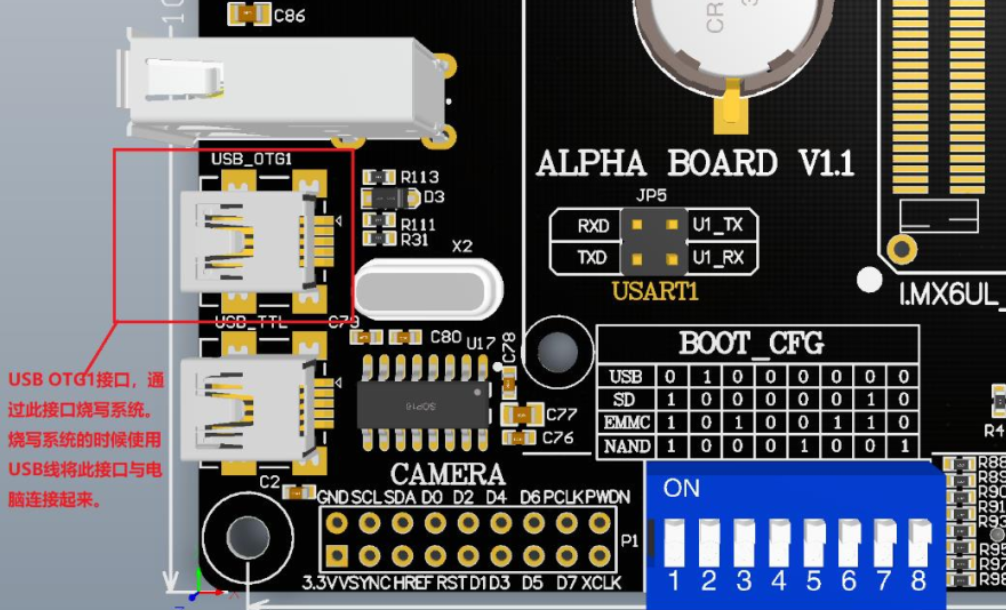

MfgTool 是通过 USB OTG 接口将系统烧写进 EMMC 中的，正点原子 I.MX6U-ALPHA 开发板上的 USB OTG 口 ：

在烧写之前，需要先用 USB 线将图中的 USB_OTG1 接口与电脑连接起来。

4.2 拨码开关状态

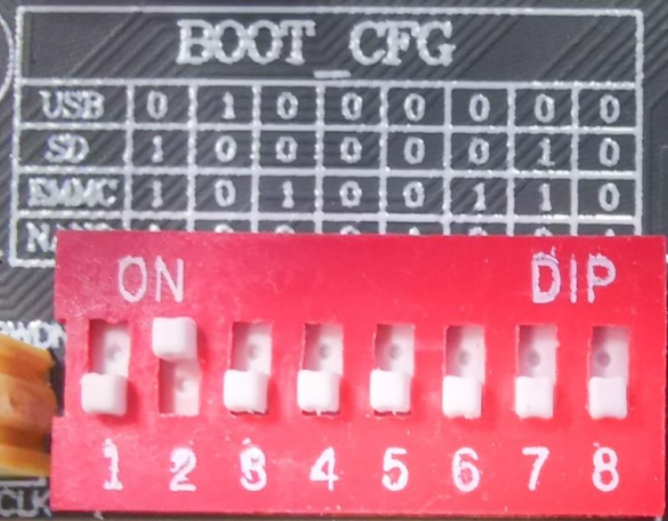

拨码开关需要拨到 USB 启动模式（前边学习单片机的时候应该有所了解，后边会再学习I.MX6U的启动方式），拨到USB模式的时候，我们就可以通过OTG接口，将u-boot、linux内核、设备树和根文件系统等内容下载到SD卡，或者EMMC或者NAND中去，如下图所示：

**【注意】**如果插了 TF 卡，需要弹出 TF 卡，否则电脑可能不能识别 USB。可以等识别出来以后再插上 TF 卡。

sw1	sw2	sw3	sw4	sw5	sw6	sw7	sw8	boot device
OFF	ON	OFF	OFF	OFF	OFF	OFF	OFF	USB
ON	OFF	OFF	OFF	OFF	OFF	ON	OFF	Micro SD
ON	OFF	ON	OFF	OFF	ON	ON	OFF	eMMC
ON	OFF	OFF	OFF	ON	OFF	OFF	ON	NAND

说明： OFF 为 0， ON 为 1。

（1） USB OTG 烧写设置： 0100 0000

（2） SD 卡启动设置： 1000 0010

（3） EMMC 启动设置： 1010 0110

（4） NAND FLASH 启动设置： 1000 1001
