LV002-指令周期
一、什么是指令周期

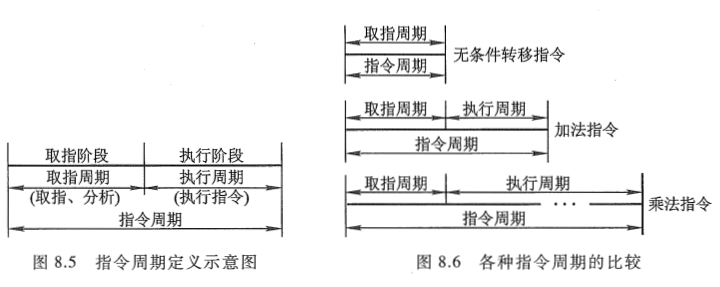

CPU 每 取出并执行一条指令所需的全部时间 称为 指令周期, 也即 CPU 完成一条指令的时间, 如图 8.5 所示。图中的取指阶段完成取指令和分析指令的操作, 又称 取指周期; 执行阶段完成执行指令的操作, 又称 执行周期。在大多数情况下, CPU 就是按 "取指一执行一再取指一再执行…" 的顺序自动工作的。
由于各种指令操作功能不同, 因此各种指令的指令周期是不相同的。
例如, 无条件转移指令 "JMP X", 在执行阶段不需要访问主存, 而且操作简单, 完全可以在取指阶段的后期将转移地址 X 送至 PC, 以达到转移的目的。这样, "JMP X" 指令的指令周期就是取指周期。
又如一地址格式的加法指令 "ADD X", 在执行阶段首先要从 X 所指示的存储单元中取出操作数, 然后和 ACC 的内容相加, 结果存于 AC, 故这种指令的指令周期在取指和执行阶段各访问一次存储器, 其指令周期就包括两个存取周期。
再如乘法指令, 其执行阶段所要完成的操作比加法指令多得多, 故它的执行周期超过了加法指令, 如图 8.6 所示。

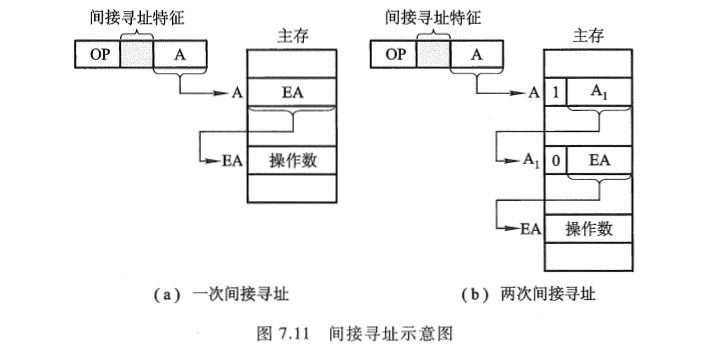

此外, 当遇到间接寻址的指令时, 由于指令字中只给出操作数有效地址的地址, 因此, 为了取出操作数, 需先访问一次存储器, 取出有效地址, 然后再访问存储器, 取出操作数, 如图 7.11(a)所示：

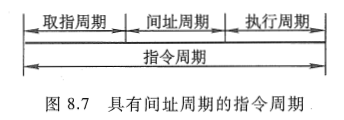

这样，间接寻址的指令周期就包括取指周期、间址周期和执行周期 3 个阶段，其中间址周期用于取操作数的有效地址，因此间址周期介于取指周期和执行周期之间，如图 8.7 所示。

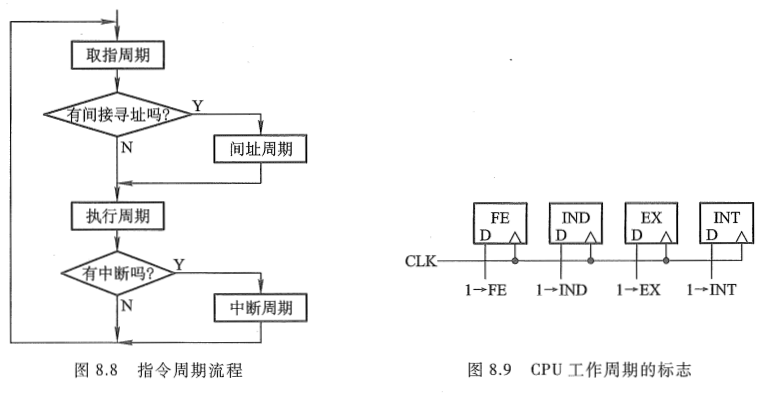

由第 5 章可知, 当 CPU 采用中断方式实现主机与 I/O 设备交换信息时, CPU 在每条指令执行阶段结束前, 都要发中断查询信号, 以检测是否有某个 I/O 设备提出中断请求。如果有请求, CPU 则要进入中断响应阶段, 又称中断周期。在此阶段, CPU 必须将程序断点保存到存储器中。这样, 一个完整的指令周期应包括取指、间址、执行和中断 4 个子周期, 如图 8.8 所示。由于间址周期和中断周期不一定包含在每个指令周期内, 故图中用菱形框判断。
总之, 上述 4 个周期都有 CPU 访存操作, 只是访存的目的不同。取指周期是为了取指令, 间址周期是为了取有效地址, 执行周期是为了取操作数(当指令为访存指令时), 中断周期是为了保存程序断点。这 4 个周期又可称为 CPU 的工作周期, 为了区别它们, 在 CPU 内可设置 4 个标志触发器, 如图 8.9 所示。
图 8.9 所示的 FE、IND、EX 和 INT 分别对应取指、间址、执行和中断 4 个周期, 并以 "1" 状态表示有效, 它们分别由 1→FE、1→IND、1→EX 和 1→INT 这 4 个信号控制。
设置 CPU 工作周期标志触发器对设计控制单元十分有利。例如, 在取指阶段, 只要设置取指周期标志触发器 FE 为 1, 由它控制取指阶段的各个操作, 便获得对任何一条指令的取指命令序列。又如, 在间接寻址时, 间址次数可由间址周期标志触发器 IND 确定, 当它为 "0" 状态时, 表示间接寻址结束。再如，对于一些执行周期不访存的指令（如转移指令、寄存器类型指令），同样可以用它们的操作码与取指周期标志触发器的状态相 "与"，作为相应微操作的控制条件。这些特点在控制单元的设计中可进一步体会。
二、指令周期的数据流
为了便于分析指令周期中的数据流, 假设 CPU 中有存储器地址寄存器 MAR、存储器数据寄存器 MDR、程序计数器 PC 和指令寄存器 IR。
1. 取指周期的数据流

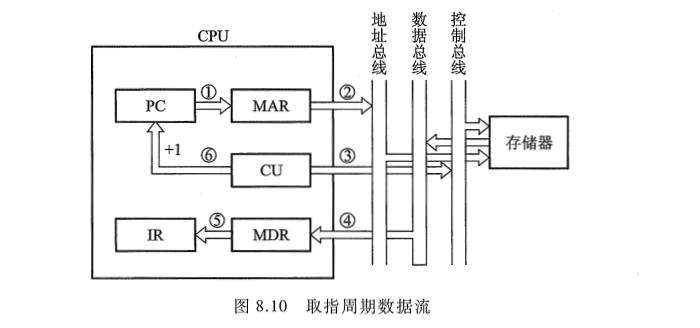

图 8.10 所示的是取指周期的数据流。PC 中存放现行指令的地址, 该地址送到 MAR 并送至地址总线, 然后由控制部件 CU 向存储器发读命令, 使对应 MAR 所指单元的内容(指令)经数据总线送至 MDR, 再送至 IR, 并且 CU 控制 PC 内容加 1, 形成下一条指令的地址。
2. 间址周期的数据流

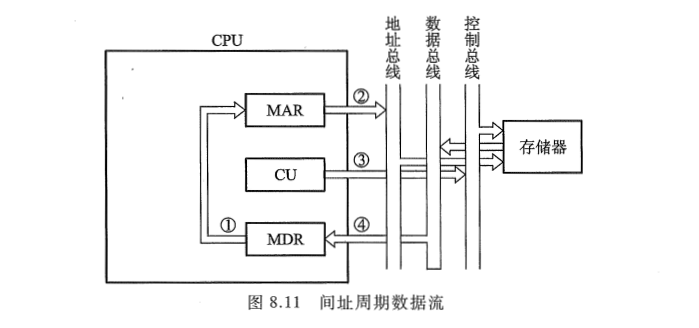

间址周期的数据流如图 8.11 所示。一旦取指周期结束, CU 便检查 IR 中的内容, 以确定其是否有间址操作, 如果需要间址操作, 则 MDR 中指示形式地址的右 N 位(记作 Ad(MDR))将被送到 MAR, 又送至地址总线, 此后 CU 向存储器发读命令, 以获取有效地址并存至 MDR。
3. 执行周期的数据流
由于不同的指令在执行周期的操作不同, 因此执行周期的数据流是多种多样的, 可能涉及 CPU 内部寄存器间的数据传送、对存储器(或 I/O)进行读写操作或对 ALU 的操作, 因此, 无法用统一的数据流图表示。
4. 中断周期的数据流

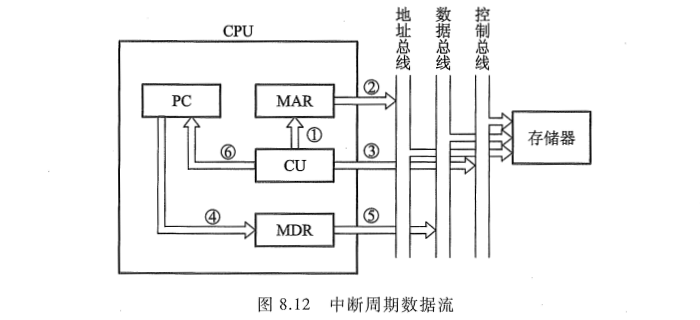

CPU 进入中断周期要完成一系列操作, 其中 PC 当前的内容必须保存起来, 以待执行完中断服务程序后可以准确返回到该程序的间断处, 这一操作的数据流如图 8.12 所示。
图中由 CU 把用于保存程序断点的存储器特殊地址（如栈指针的内容）送往 MAR，并送到地址总线上，然后由 CU 向存储器发写命令，并将 PC 的内容（程序断点）送到 MDR，最终使程序断点经数据总线存入存储器。此外，CU 还需将中断服务程序的入口地址送至 PC，为下一个指令周期的取指周期做好准备。
Tips：中断周期完成的操作如下：
在执行周期结束时刻, CPU 要查询是否有请求中断的事件发生, 如果有则进入中断周期。在中断周期, 由中断隐指令自动完成保护断点、寻找中断服务程序入口地址以及硬件关中断的操作。假设程序断点存至主存的 0 地址单元, 且采用硬件向量法寻找入口地址, 则在中断周期需完成如下操作。
① 将特定地址 "0" 送至存储器地址寄存器, 记作 0→MAR。
② 向主存发写命令, 启动存储器作写操作, 记作 1→W。
③ 将 PC 的内容(程序断点)送至 MDR, 记作 PC→MDR。
④ 将 MDR 的内容(程序断点)通过数据总线写入 MAR(通过地址总线)所指示的主存单元(0 地址单元)中, 记作 MDR→M(MAR)。
⑤ 将向量地址形成部件的输出送至 PC, 记作向量地址 →PC, 为下一条指令的取指周期做准备。

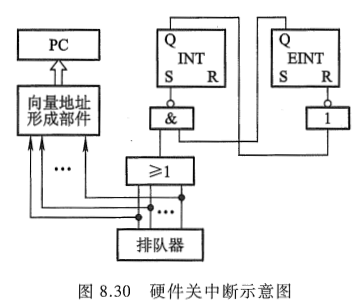

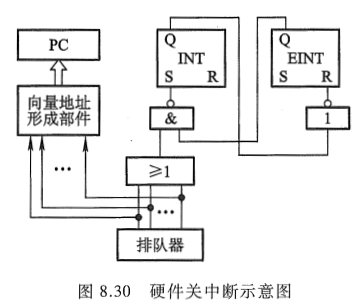

⑥ 关中断, 将允许中断触发器清零, 记作 0→EINT(该操作可直接由硬件线路完成，如图 8.30)。
