一、DMA 方式的特点

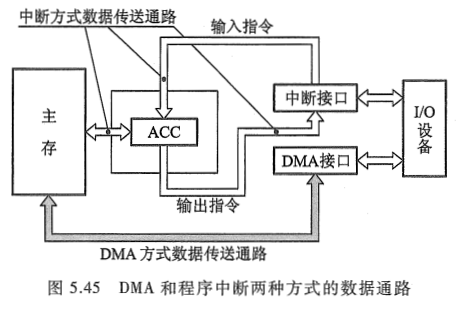

图 5.45 示意了 DMA 方式与程序中断方式的数据通路。
由图中可见, 由于主存和 DMA 接口之间有一条数据通路, 因此主存和设备交换信息时, 不通过 CPU, 也不需要 CPU 暂停现行程序为设备服务, 省去了保护现场和恢复现场, 因此工作速度比程序中断方式的工作速度高。这一特点特别适合于高速 I/O 或辅存与主存之间的信息交换。
因为高速 I/O 设备若每次申请与主机交换信息时, 都要等待 CPU 做出中断响应后再进行, 很可能因此使数据丢失。值得注意的是, 若出现高速 I/O(通过 DMA 接口)和 CPU 同时访问主存, CPU 必须将总线(如地址线、数据线)占有权让给 DMA 接口使用, 即 DMA 采用周期窃取的方式占用一个存取周期。
在 DMA 方式中, 由于 DMA 接口与 CPU 共享主存, 这就有可能出现两者争用主存的冲突。为了有效地分时使用主存, 通常 DMA 与主存交换数据时采用如下三种方法。
（1）停止 CPU 访问主存

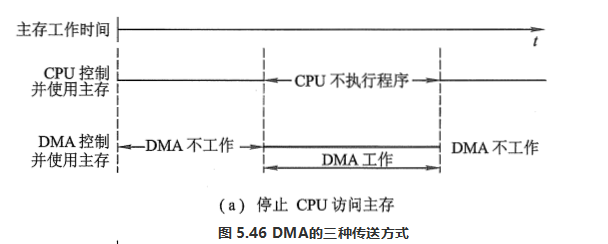

当外设要求传送一批数据时, 由 DMA 接口向 CPU 发一个停止信号, 要求 CPU 放弃地址线、数据线和有关控制线的使用权。DMA 接口获得总线控制权后, 开始进行数据传送, 在数据传送结束后, DMA 接口通知 CPU 可以使用主存, 并把总线控制权交回给 CPU, 图 5.46(a)是该方式的时间示意图。
这种方式的优点是控制简单, 适用于数据传输率很高的 I/O 设备实现成组数据的传送。缺点是 DMA 接口在访问主存时, CPU 基本上处于不工作状态或保持原状态。而且即使 I/O 设备高速运行, 两个数据之间的准备间隔时间也总大于一个存取周期, 因此, CPU 对主存的利用率并没得到充分的发挥。如软盘读一个 8 位二进制数大约需要 32us, 而半导体存储器的存取周期远小于 1us, 可见在软盘准备数据的时间内, 主存处于空闲状态, 而 CPU 又暂停访问主存。为此在 DMA 接口中, 一般设有一个小容量存储器(这种存储器是用半导体芯片制作的), 使 I/O 设备首先与小容量存储器交换数据, 然后由小容量存储器与主存交换数据, 这便可减少 DMA 传送数据时占用总线的时间, 即可减少 CPU 的暂停工作时间。
（2）周期挪用(或周期窃取)

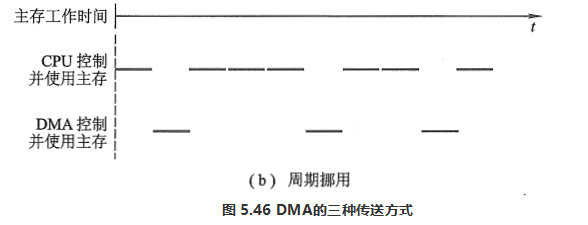

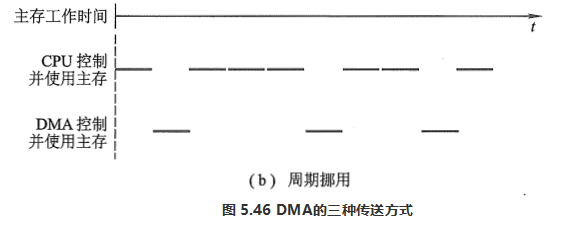

在这种方法中, 每当 I/O 设备发出 DMA 请求时, I/O 设备便挪用或窃取总线占用权一个或几个主存周期, 而 DMA 不请求时, CPU 仍继续访问主存。I/O 设备请求 DMA 传送会遇到三种情况。一种是 CPU 此时不需要访问主存(如 CPU 正在执行乘法指令, 由于乘法指令执行时间较长, 此时 CPU 不需要访问主存), 故 I/O 设备与 CPU 不发生冲突。第二种情况是 I/O 设备请求 DMA 传送时, CPU 正在访问主存, 此时必须待存取周期结束, CPU 才能将总线占有权让出。第三种情况是 I/O 设备要求访问主存时, CPU 也要求访问主存, 这就出现了访问冲突。此刻, I/O 访存优先于 CPU 访问主存, 因为 I/O 不立即访问主存就可能丢失数据, 这时 I/O 要窃取一两个存取周期, 意味着 CPU 在执行访问主存指令过程中插入了 DMA 请求, 并挪用了一两个存取周期, 使 CPU 延缓了一两个存取周期再访问主存。图 5.46(b)示意了 DMA 周期挪用的时间对应关系。
与 CPU 暂停访存的方式相比, 这种方式既实现了 I/O 传送, 又较好地发挥了主存与 CPU 的效率, 是一种广泛采用的方法。
应该指出, I/O 设备每挪用一个主存周期都要申请总线控制权、建立总线控制权和归还总线控制权。因此, 尽管传送一个字对主存而言只占用一个主存周期, 但对 DMA 接口而言, 实质上要占 2~5 个主存周期(由逻辑线路的延迟特性而定)。因此周期挪用的方法比较适合于 I/O 设备的读/写周期大于主存周期的情况。
（3）DMA 与 CPU 交替访问

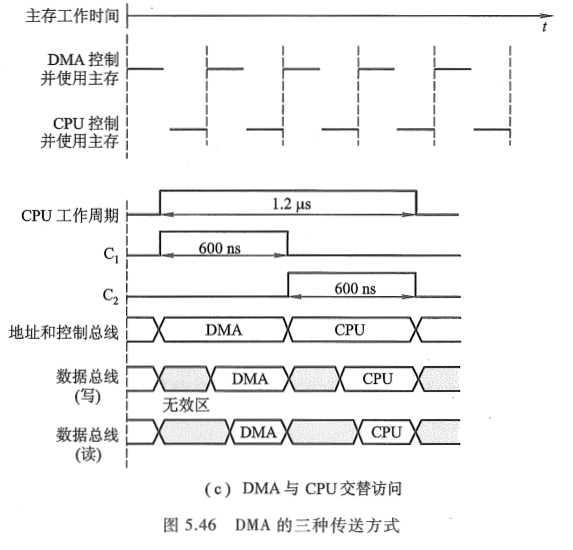

这种方法适合于 CPU 的工作周期比主存存取周期长的情况。例如，CPU 的工作周期为 1.2us，主存的存取周期小于 0.6us，那么可将一个 CPU 周期分为 C1 和 C2 两个分周期，其中 C1 专供 DMA 访存，C2 专供 CPU 访存，如图 5.46（c）所示。
这种方式不需要总线使用权的申请、建立和归还过程，总线使用权是通过 C1 和 C2 分别控制的。CPU 与 DMA 接口各自有独立的访存地址寄存器、数据寄存器和读/写信号。实际上总线变成了在 C1 和 C2 控制下的多路转换器，其总线控制权的转移几乎不需要什么时间，具有很高的 DMA 传送速率。在这种工作方式下，CPU 既不停止主程序的运行也不进入等待状态，即完成了 DMA 的数据传送。当然其相应的硬件逻辑变得更为复杂。
二、接口功能和组成
1. DMA 接口的功能
利用 DMA 方式传送数据时，数据的传输过程完全由 DMA 接口电路控制，故 DMA 接口又有 DMA 控制器之称。DMA 接口应具有如下几个功能。
① 向 CPU 申请 DMA 传送。
② 在 CPU 允许 DMA 工作时，处理总线控制权的转交，避免因进入 DMA 工作而影响 CPU 正常活动或引起总线竞争。
③ 在 DMA 期间管理系统总线，控制数据传送。
④ 确定数据传送的起始地址和数据长度，修正数据传送过程中的数据地址和数据长度。
⑤ 在数据块传送结束时，给出 DMA 操作完成的信号。
2. DMA 接口基本组成

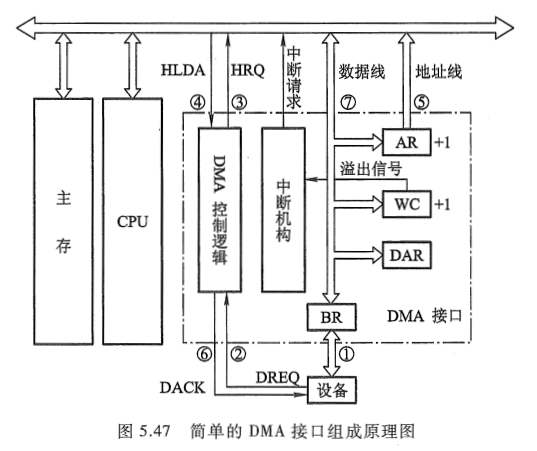

最简单的 DMA 接口组成原理如图 5.47 所示，它由以下几个逻辑部件组成。
（1）主存地址寄存器（AR）
AR 用于存放主存中需要交换数据的地址。在 DMA 传送数据前，必须通过程序将数据在主存中的首地址送到主存地址寄存器。在 DMA 传送过程中，每交换一次数据，将地址寄存器内容加 1，直到一批数据传送完毕为止。
（2）字计数器（WC）
WC 用于记录传送数据的总字数，通常以交换字数的补码值预置。在 DMA 传送过程中，每传送一个字，字计数器加 1，直到计数器为 0，即最高位产生进位时，表示该批数据传送完毕（若交换字数以原码值预置，则每传送一个字，字计数器减 1，直到计数器为 0 时，表示该批数据传送结束）。于是 DMA 接口向 CPU 发中断请求信号。
（3）数据缓冲寄存器（BR）
BR 用于暂存每次传送的数据。通常 DMA 接口与主存之间采用字传送，而 DMA 与设备之间可能是字节或位传送。因此 DMA 接口中还可能包括有装配或拆卸字信息的硬件逻辑，如数据移位缓冲寄存器、字节计数器等。
（4）DMA 控制逻辑
DMA 控制逻辑负责管理 DMA 的传送过程，由控制电路、时序电路及命令状态控制寄存器等组成。每当设备准备好一个数据字（或一个字传送结束），就向 DMA 接口提出申请（DREQ），DMA 控制逻辑便向 CPU 请求 DMA 服务，发出总线使用权的请求信号（HRQ）。待收到 CPU 发出的响应信号 HLDA 后，DMA 控制逻辑便开始负责管理 DMA 传送的全过程，包括对主存地址寄存器和字计数器的修改、识别总线地址、指定传送类型(输入或输出)以及通知设备已经被授予一个 DMA 周(DACK)等。
（5）中断机构
当字计数器溢出(全 "0")时, 表示一批数据交换完毕, 由 "溢出信号" 通过中断机构向 CPU 提出中断请求, 请求 CPU 作 DMA 操作的后处理。必须注意, 这里的中断与 《计算机原理 第三版 唐朔飞》5.5 节介绍的 I/O 中断的技术相同, 但中断的目的不同, 前面是为了数据的输入或输出, 而这里是为了报告一批数据传送结束。它们是 I/O 系统中不同的中断事件。
（6）设备地址寄存器(DAR)
DAR 存放 I/O 设备的设备码或表示设备信息存储区的寻址信息, 如磁盘数据所在的区号、盘面号和柱面号。具体内容取决于设备的数据格式和地址的编址方式。
三、工作过程
1. DMA 传送过程
DMA 的数据传送过程分为预处理、数据传送和后处理 3 个阶段。
（1）预处理
在 DMA 接口开始工作之前，CPU 必须给它预置如下信息。
- 给 DMA 控制逻辑指明数据传送方向是输入（写主存）还是输出（读主存）。
- 向 DMA 设备地址寄存器送入设备号，并启动设备。
- 向 DMA 主存地址寄存器送入交换数据的主存起始地址。
- 对字计数器赋予交换数据的个数。

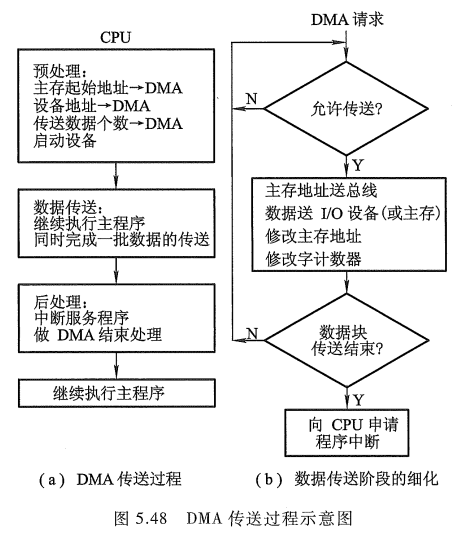

上述工作由 CPU 执行几条输入输出指令完成，即程序的初始化阶段。这些工作完成后，CPU 继续执行原来的程序，如图 5.48（a）所示。
当 I/O 设备准备好发送的数据（输入）或上次接收的数据已经处理完毕（输出）时，它便通过 DMA 接口向 CPU 提出占用总线的申请，若有多个 DMA 同时申请，则按轻重缓急由硬件排队判优逻辑决定优先等。待 I/O 设备得到主存总线的控制权后，数据的传送便由该 DMA 接口进行管理。
（2）数据传送
DMA 方式是以数据块为单位传送的，以周期挪用的 DMA 方式为例，其数据传送的流程如图 5.48（b）所示。结合图 5.47，以数据输入为例，具体操作如下。
① 当设备准备好一个字时，发出选通信号，将该字读到 DMA 的数据缓冲寄存器（BR）中，表示数据缓冲寄存器 "满"（如果 I/O 设备是面向字符的，则一次读入一个字节，组装成一个字）。
② 与此同时设备向 DMA 接口发请求（DREQ）。
③DMA 接口向 CPU 申请总线控制权（HRQ）。
④CPU 发回 HLDA 信号，表示允许将总线控制权交给 DMA 接口。
⑤ 将 DMA 主存地址寄存器中的主存地址送地址总线，并命令存储器写。
⑥ 通知设备已被授予一个 DMA 周期（DACK），并为交换下一个字做准备。
⑦ 将 DMA 数据缓冲寄存器的内容送数据总线。
⑧ 主存将数据总线上的信息写至地址总线指定的存储单元中。
⑨ 修改主存地址和字计数值。
⑩ 判断数据块是否传送结束，若未结束，则继续传送；若已结束，（字计数器溢出），则向 CPU 申请程序中断，标志数据块传送结束。
若为输出数据，则应完成以下操作：
① 当 DMA 数据缓冲寄存器已将输出数据送至 I/O 设备后，表示数据缓冲寄存器已 "空"。
② 设备向 DMA 接口发请求（DREQ）。
③DMA 接口向 CPU 申请总线控制权（HRQ）。
④CPU 发回 HLDA 信号，表示允许将总线控制权交给 DMA 接口使用。
⑤ 将 DMA 主存地址寄存器中的主存地址送地址总线，并命令存储器读。
⑥ 通知设备已被授予一个 DMA 周期（DACK），并为交换下一个字做准备。
⑦ 主存将相应地址单元的内容通过数据总线读入 DMA 的数据缓冲寄存器中。
⑧ 将 DMA 数据缓冲寄存器的内容送到输出设备，若为字符设备，则需将其拆成字符输出。
⑨ 修改主存地址和字计数值。
⑩ 判断数据块是否已传送完毕, 若未完毕, 继续传送; 若已传送完毕, 则向 CPU 申请程序中断。
（3）后处理
当 DMA 的中断请求得到响应后, CPU 停止原程序的执行, 转去执行中断服务程序, 做一些 DMA 的结束工作, 如图 5.48(a)的后处理部分。这包括校验送入主存的数据是否正确; 决定是否继续用 DMA 传送其他数据块, 若继续传送, 则又要对 DMA 接口进行初始化, 若不需要传送, 则停止外设; 测试在传送过程中是否发生错误, 若出错, 则转错误诊断及处理错误程序。
2. DMA 接口与系统连接方式

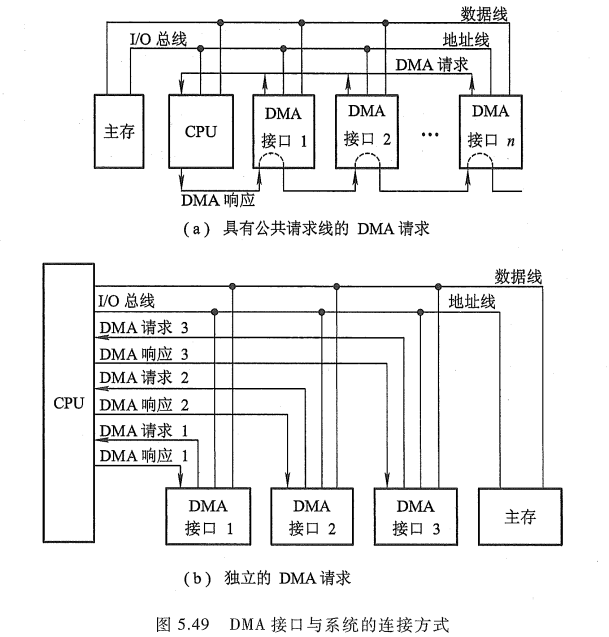

DMA 接口与系统的连接方式有两种，如图 5.49 所示。
图 5.49（a）为具有公共请求线的 DMA 请求方式，若干个 DMA 接口通过一条公用的 DMA 请求线向 CPU 申请总线控制权。CPU 发出响应信号，用链式查询方式通过 DMA 接口，首先选中的设备获得总线控制权，即可占用总线与主存传送信息。
3. DMA 小结
与程序中断方式相比, DMA 方式有如下特点。
① 从数据传送看, 程序中断方式靠程序传送, DMA 方式靠硬件传送。
② 从 CPU 响应时间看, 程序中断方式是在一条指令执行结束时响应, 而 DMA 方式可在指令周期内的任一存取周期结束时响应。
③ 程序中断方式有处理异常事件的能力, DMA 方式没有这种能力, 主要用于大批数据的传送, 如硬盘存取、图像处理、高速数据采集系统等, 可提高数据吞吐量。
④ 程序中断方式需要中断现行程序, 故需保护现场; DMA 方式不中断现行程序, 无须保护现场。
⑤DMA 的优先级比程序中断的优先级高。
四、接口的类型
现代集成电路制造技术已将 DMA 接口制成芯片, 通常有选择型和多路型两类。
1. 选择型 DMA 接口

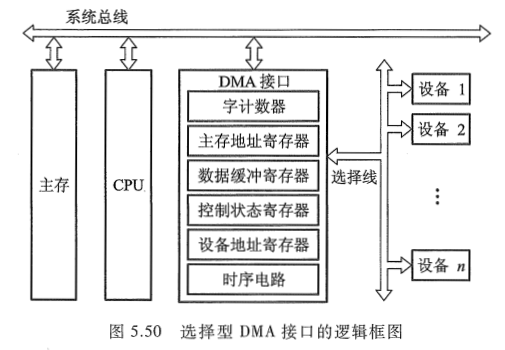

这种类型的 DMA 接口的基本组成如图 5.47 所示, 它的主要特点是在物理上可连接多个设备, 在逻辑上只允许连接一个设备, 即在某一段时间内, DMA 接口只能为一个设备服务, 关键是在预处理时将所选设备的设备号送入设备地址寄存器。图 5.50 是选择型 DMA 接口的逻辑框图。选择型 DMA 接口特别适用于数据传输率很高的设备。
2.多路型 DMA 接口

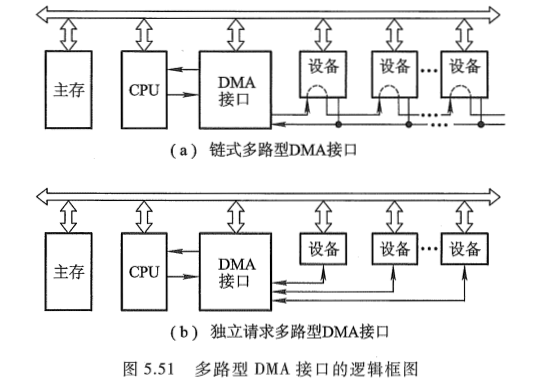

多路型 DMA 接口不仅在物理上可以连接多个设备, 而且在逻辑上也允许多个设备同时工作, 各个设备采用字节交叉的方式通过 DMA 接口进行数据传送。在多路型 DMA 接口中, 为每个与它连接的设备都设置了一套寄存器, 分别存放各自的传送参数。图 5.51(a)和(b)分别是链式多路型 DMA 接口和独立请求多路型 DMA 接口的逻辑框图。这类接口特别适合于同时为多个数据传输率不十分高的设备服务。

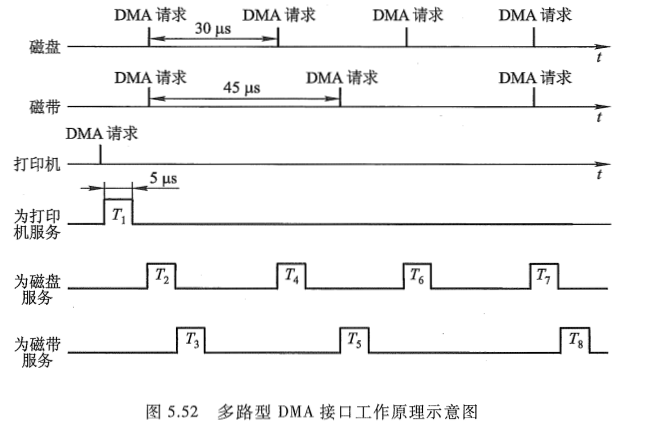

图 5.52 是多路型 DMA 接口工作原理示意图。图中磁盘、磁带、打印机同时工作。磁盘、磁带、打印机分别每隔 30us、45us、150us 向 DMA 接口发 DMA 请求, 磁盘的优先级高于磁带, 磁带的优先级高于打印机。
假设 DMA 接口完成一次 DMA 数据传送需 5us, 由图 5.52 可见, 打印机首先发请求, 故 DMA 接口首先为打印机服务(T1); 接着磁盘、磁带同时又有 DMA 请求, DMA 接口按优先级别先响应磁盘请求(T2), 再响应磁带请求(T3), 每次 DMA 传送都是一个字节。这样, 在 90 多微秒的时间里, DMA 接口为打印机服务一次(T1), 为磁盘服务 4 次(T2、T4、T6、T7), 为磁带服务 3 次(T3、T5、T8)。可见 DMA 接口还有很多空闲时间, 可再容纳更多的设备。
