LV005-MIPI-Sensor接口原理图

后面准备学习一下 D-PHY 接口，在学习之前，我们先来看一个实际的 MIPI 接口的 Sensor 电路原理图。

一、RK3568 Camera 接口

1. 相关资料

鲁班猫 2 使用的是 RK3568 的主控芯片，一些相关资料如下：

• Rockchip RK3568 TRM Part1 V1.3-20220930P

• Rockchip_RK3568_Datasheet_V1.3-20220929P

• Rockchip_RK3568_TRM_Part2_V1.1-20210301.pdf

2. MIPI 接口

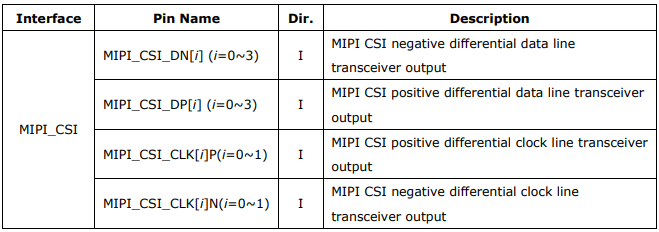

查看 Rockchip_RK3568_Datasheet_V1.3-20220929P，MIPI Interface 接口如下：

还可以参考《Rockchip_RK3568_TRM_Part2_V1.1-20210301.pdf》的 Chapter 28 MIPI CSI DPHY 这一节，这里描述了 RK3568 的 CSI DPHY 相关内容，从 28.1 Overview 这一部分我们可以知道，MIPI CSI DPHY 的特点如下：

• 根据 MIPI v1.2 规范设计

• 集成了 PHY 协议接口（PPI），支持 DSI/CSI 和 UniPro MIPI 协议

• 每通道最大数据传输速率为 2.5 Gbps

• 可扩展至支持 4 个数据通道，提供高达 10gbps 的传输速率

• 低功耗模式下每通道 10Mbps

• 支持单向和双向模式

二、OV8858

1. 相关资料

用的野火的 OV8858 摄像头模块：野火【摄像头_OV8858】模块，数据手册和电路原理图如下：

• EBF410127v1_SCH_20230426.pdf
• OV8858_DS.book

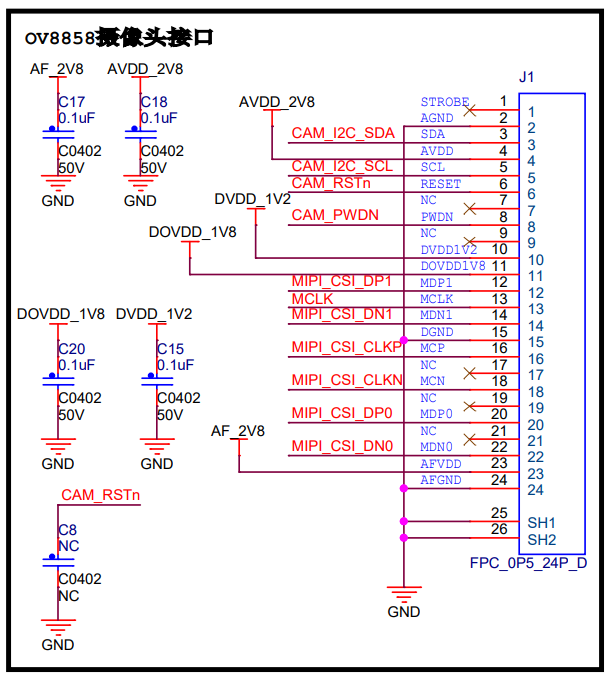

2. OV8858 摄像头接口

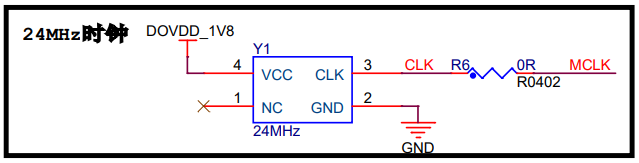

3. 24M 时钟

sensor 这里有一个外部 24M 时钟：

4. 引脚与可测波形对照

OV8858 本体支持 1/2/4 lane，本模组只引出 2 条数据 lane（MDP0/MDN0、MDP1/MDN1）加 1 条时钟 lane（MCP/MCN）。

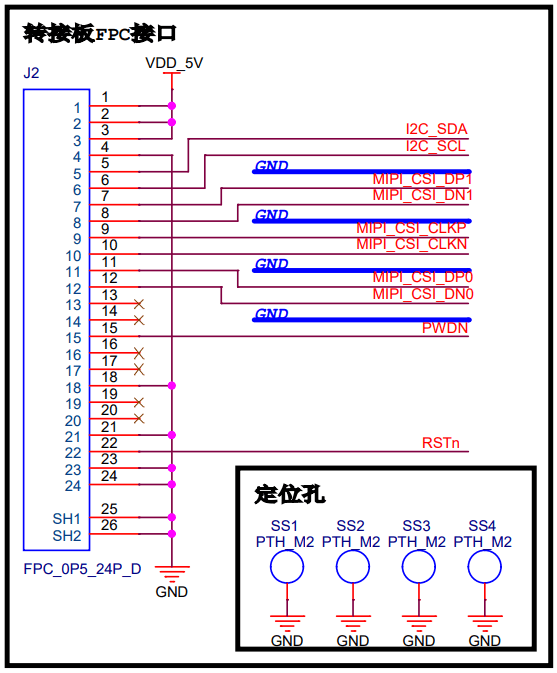

模组侧 J1 与转接板 J2 虽然都是 24 pin FPC，但两者的网络名和引脚定义并不相同：J1 侧用 CAM_I2C_SDA、CAM_RSTn、CAM_PWDN、MCLK 等命名，并引出 AVDD、DVDD、DOVDD 三路电源；J2 侧写作 I2C_SDA、RSTn、PWDN，1～3 脚是 VDD_5V，另有多个 GND，且没有 MCLK。24 MHz 时钟与三路电源由转接板上的晶振和电源电路产生，所以它们只出现在 J1 一侧。下表的引脚号以模组侧 J1 为准，换到 J2 或主板插座上不能照搬。

下表按 J1 引脚号排列：第一列是原理图上的网络名，第二列是该网络在 J1 上的引脚号，第三列是它负责什么，第四列是示波器上看到什么样的波形才算它工作正常。

原理图网络名	J1 引脚号	功能	波形代表什么
STROBE	1	闪光同步输出	本板未接，测不到
CAM_I2C_SDA	3	CCI 数据（本质是 I2C/SCCB）	能看到 START、从机地址、寄存器地址与数据、STOP；0x6C 是 8 位写地址，对应 7 位地址 0x36（读地址 0x6D）。有 START 却没有 ACK，多半是地址错或器件未就绪
AVDD	4	模拟电源（2.8 V）	看上下电顺序和纹波；异常时表现为图像噪声大或完全无输出
CAM_I2C_SCL	5	CCI 时钟	配置或寄存器读写时出现脉冲串，初始化、每帧调曝光与增益、切换模式都会触发；完全没有脉冲说明 SoC 没发命令，或 sensor 还没上电
CAM_RSTn	6	复位输入，低有效，数据手册引脚名为 XSHUTDN	低电平期间器件保持复位；脉宽不足 2 ms 或一直为低，就不会出图
CAM_PWDN	8	掉电控制，有效电平以数据手册为准	待核对：模组与转接板原理图只显示该网络引出到主板，未显示上拉或接地。OV 系 PWDN 常见为高有效掉电，若被固定在有效电平上，sensor 会一直没有输出；需回底板原理图确认该脚接的是 GPIO、上拉还是 GND
DVDD1V2	10	数字内核电源（1.2 V）	偏低会让 PLL 失锁，MIPI 直接没有突发
DOVDD1V8	11	IO 电源（1.8 V）	决定 I2C 电平，异常时 CCI 通信直接失败
MIPI_CSI_DP1	12	数据 Lane1 的 P 端	与 DP0 对比，看两条 lane 的突发是否同时开始，错开说明去斜或 lane 配置有问题
MCLK	13	sensor 主时钟输入（模组侧标 XVCLK），给内部 PLL 做基准，本板 24 MHz	连续 24 MHz 方波说明时钟已到位；停振或频率不对时 PLL 不锁，后面的信号全部不会有
MIPI_CSI_DN1	14	数据 Lane1 的 N 端	与 DP1 配对，判断这条 lane 的 LP 状态
MIPI_CSI_CLKP	16	MIPI 时钟差分对的 P 端	非连续时钟模式下帧间保持高电平（LP-11），只在突发段高速翻转，翻转频率约为数据率的一半（DDR）；连续时钟模式下帧间仍在翻转
MIPI_CSI_CLKN	18	MIPI 时钟差分对的 N 端	与 CLKP 反相；非连续时钟模式下两条线同时为高就是空闲的 LP-11，此时时钟停止输出
MIPI_CSI_DP0	20	数据 Lane0 的 P 端	单看这一根就能认出帧间隔、行间隔和 HS 突发；要看清 SoT 之前的 LP-01、LP-00 必须配合 DN0
MIPI_CSI_DN0	22	数据 Lane0 的 N 端	与 DP0 组合出 LP-11、LP-01、LP-00 等状态；Escape、ULPS 也都发生在这对线上
AF_2V8	23	VCM 马达电源	对焦瞬间电压明显跌落，说明供电能力不足

按用途归一下就是三类接法：看包结构接 DP0、DN0；看时钟接 CLKP、CLKN；排查为什么不出图先接 MCLK、CAM_RSTn、CAM_I2C_*。包结构只看数据 lane，时钟行为只看时钟对，两件事不要混在一对引脚上测。《LV010-波形实测》里图 6～图 12 抓的都是数据 lane 的 P、N 两路单端波形，没有涉及时钟对。

4.1 像素时钟从哪里看

OV8858 是纯 MIPI 输出，模组上没有 DVP 的 PCLK、HSYNC、VSYNC 引脚，内部 PLL 产生的像素时钟也不外露，所以这个接口测不到“像素时钟”，只能由 MIPI 时钟反推：

每 lane 数据率 = 2 × f(CLKP)        // HS 是 DDR，上下沿都传数据
总数据率     = 每 lane 数据率 × lane 数
像素率       = 总数据率 ÷ bpp        // RAW10 记 10 bit

以 1080p30、RAW10、2 lane、暂不计 blanking 估算：

总数据率 = 1920 × 1080 × 30 × 10 ≈ 622 Mbps
每 lane  = 622 ÷ 2 = 311 Mbps
f(CLKP)  = 311 ÷ 2 ≈ 156 MHz

实测 CLKP 频率若明显低于该值，通常说明格式（RAW8 / RAW10）或 lane 数配置与预期不符；加上 blanking 后实测值会比估算略高，属于正常。

【注意】

上面的 1080p30 只是演示算法的估算例，不是本板的配置。本板实际是 3264×2448@15、RAW10、2 lane，link_freq 为 360 MHz，因此 CLKP 的实测期望值是 360 MHz，不要拿 156 MHz 去比对。另外非连续时钟模式下 CLKP 在帧间停振，示波器的自动频率测量会把停振段平均进去，读数偏低或跳动，必须在 HS 突发段内测量。

4.2 探测注意

• 测差分对必须两个通道同接 P、N 且共地，只接一根分不清 LP-01 和 LP-10，也就看不出进入序列。
• LP 段是 0～1.2V 单端，用 DC 耦合；HS 段摆幅只有 200mV 左右，用 100mV/div 档并关闭带宽限制。
• 采样率取数据率的 5 倍以上，探头带宽 1GHz 以上；无源 1× 探头带宽不够，务必用 10×。
• 抓 SoT 用 DP0 下降沿单次触发：LP-11 → LP-01 时 Dp 由高变低，这是进入序列的第一个边沿；要看全随后的 LP-00 与 HS-0，把 DN0 接第二通道作参照（LP-01 → LP-00 时 Dn 出现下降沿）。抓帧间隔改用长时基滚动，看突发包络。
• 要看时钟与数据的关系，把 CLKP 放通道 1、DP0 放通道 2，两通道共用同一时基。
• 有源差分探头优先；条件不足时单端方案只能看包络和 LP 序列，用于判断“有没有出图、帧行节奏对不对”，不适合评估 HS 眼图。

状态序列的详细定义见《LV015-HS与LP模式》。

4.3 各信号的波形示意

下图把六组信号画在一起，横向为时间（非等比），从上往下依次对应模组上的 MCLK、CAM_I2C、XSHUTDN、MIPI_CSI_CLKP/CLKN、MIPI_CSI_DP0/DN0。其中 XSHUTDN 是数据手册的引脚名，对应原理图上的 CAM_RSTn，即 J1 第 6 脚，两者是同一根信号。

图：OV8858 接口各信号的波形示意（脉宽、幅度均为示意，非等比例）

读图要点：

• MCLK 是自由振荡的 24MHz 方波，与被测数据无关；先确认它在，再谈后面的信号。
• CAM_I2C 的 SCL 在配置与寄存器读写时出脉冲（初始化、每帧调曝光与增益、切换模式都会有），SDA 上的 START、STOP 和从机地址 0x6C（8 位写地址，7 位为 0x36）是判断“有没有配起来”的第一手证据。
• XSHUTDN 低有效，脉宽要大于 2ms；拉高后还需等不少于 8192 个 XVCLK 周期，才能发第一条 SCCB 事务。
• CLKP/CLKN 是差分对，非连续时钟模式下帧间两条线都回到 LP-11，只在突发期间翻转。
• DP0/DN0 从 LP-11 经 LP-01、LP-00 进入 HS，SoT 固定为 00011101，退出时先发 Trail 位再回 LP-11。
• ULPS 期间两条线同时被拉到 LP-00，唤醒靠一个 TWAKEUP 时长的 Mark-1。

图中 HS 段的单端摆幅只有 200 mV 左右（差分摆幅约 400 mV），与 LP 的 1.2 V 差一个数量级，所以这一段做了压缩示意，实测时需要切换垂直档位。状态与参数定义见《LV015-HS与LP模式》。

三、鲁班猫 2

1. 相关资料

这里我使用的是野火的鲁班猫 2 的开发板来学习，所以这里的电路以这块开发板为准：

• 原理图在这里：LubanCat2_EBF410044V3R0_SCH_20240323.pdf
• 规格书在这里：鲁班猫 2 硬件规格书

2. MIPI CSI 摄像头接口

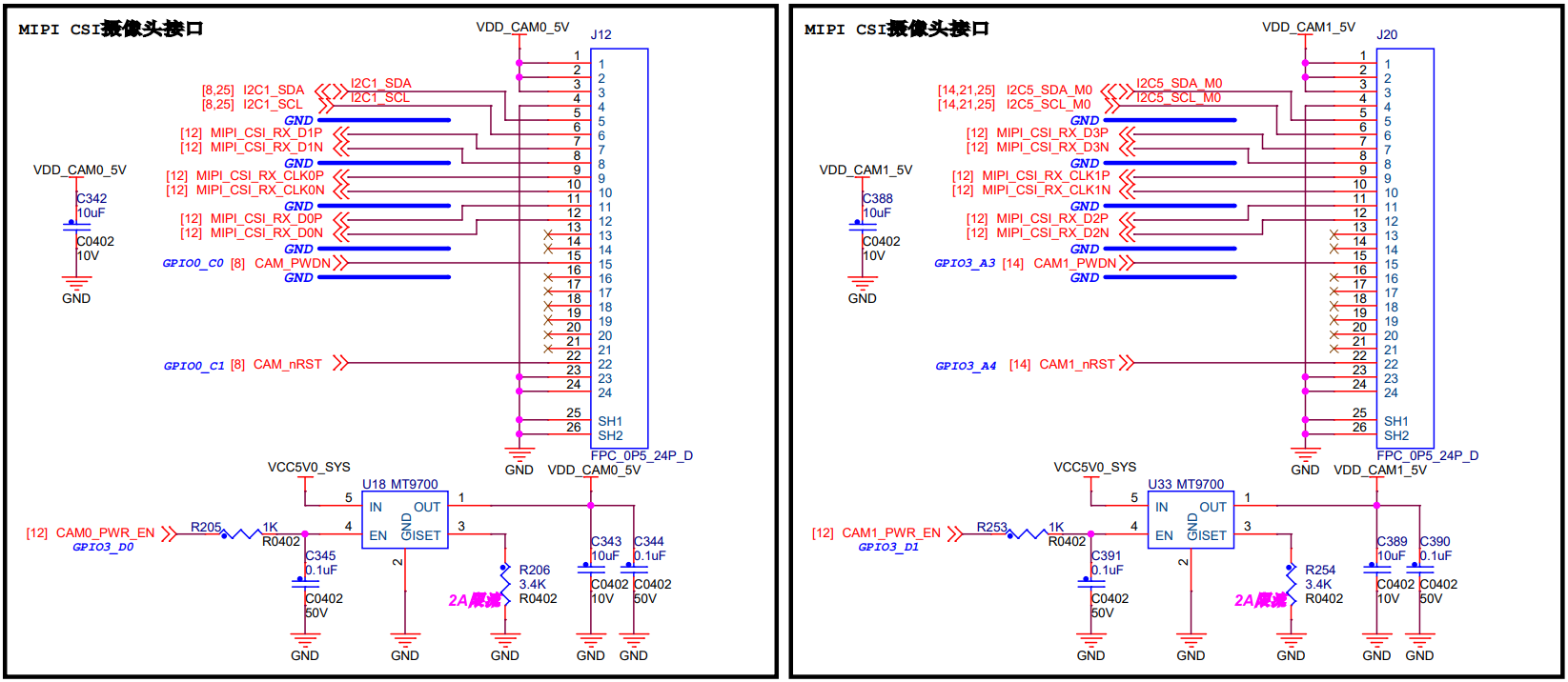

我们打开原理图 LubanCat2_EBF410044V3R0_SCH_20240323.pdf 可以看到这里有两个 MIPI CSI 摄像头接口：

可以看到这两个接口的引脚顺序是一模一样的，只是用的 MIPI CSI 接口不同，前面的 OV8858 摄像头 FPC 接口的顺序也一样，所以最后接在哪一个上面都行，只要设备树资源对应就可以。

四、Camera 与 CPU

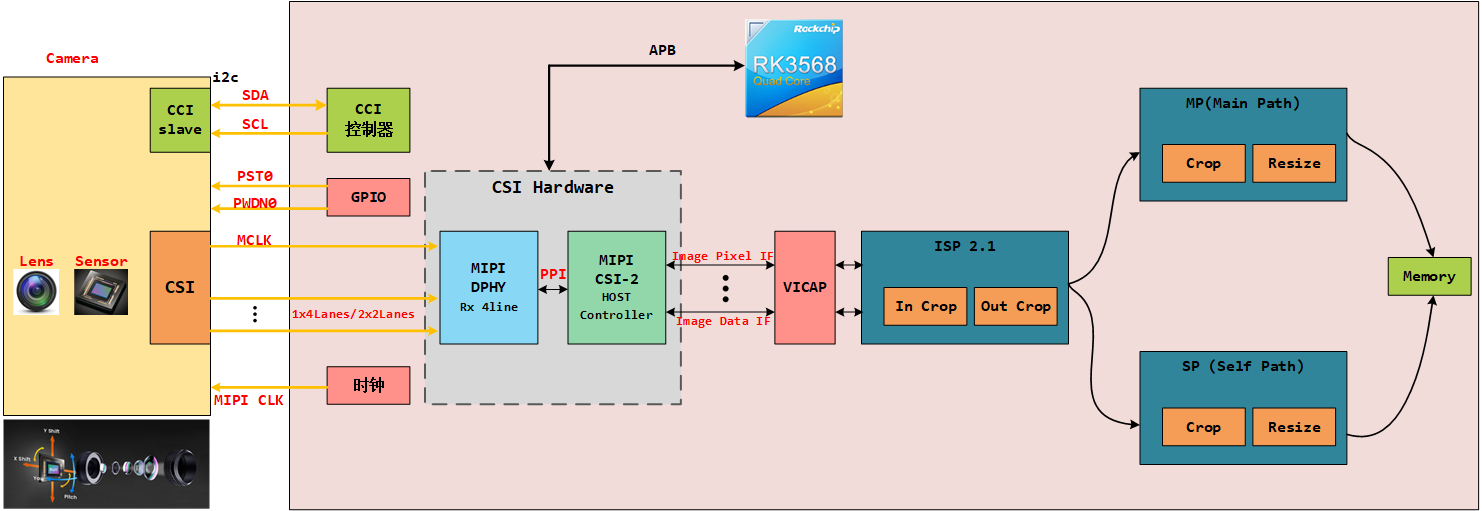

网上看到一个 Camera 与 CPU 模块图，刚好就是 RK3568 的，这里来分析一下：

MIPI 接口在系统的实现如上图所示，

（1）通常一个 camera 的模组如图所示，通常包括 Lens、Sensor、CSI 接口等，其中 CSI 接口用于视频数据的传输；

（2）SoC 的 Mipi 接口对接 Camera，并通过 I2C/SPI 控制 camera 模组；

（3）MIPI DPHY 提供了 4 Lane 的 Rx 接口，由 Sensor 提供 Clock，并通过四条数据 Lane 输入图像数据;

（4）DPHY 与 CSI-2 Host Contrller 之间通过 PPI（PHY-Protocol Interface）相连，该接口包括了控制，数据，时钟等多条信号；

（5）CSI-2 Host Contrller 通过 PPI 接口收到数据后进行解析，完成后通过 IDI(Image Data Interface)或者 IPI(Image Pixel Interface)输出到 SoC 的其他模块(VICAP 或 ISP，rk3568 是送至 VICAP 模块)；

（6）ISP 将处理过的图片输出到 MP 主通道或 SP 自身通道，SP 一般用来预览图片，SP 图片的最大分辨率比 MP 低；

（7）SoC 通过 APB Slave 总线控制 CSI-2 Host Contrller 的相关寄存器。
