LV001-I2C简介

一、I2C 总线概述

1. I2C 介绍

I2C（Inter-Integrated Circuit，集成电路总线）是一种多主多从架构的串行通信总线，1982 年由 PHILIPS（飞利浦）公司开发，用于连接微控制器及其外围设备。它可以让主板、嵌入式系统或手机连接低速周边设备，如今在嵌入式领域非常常见。

它由数据线 SDA 和时钟线 SCL 两根信号线构成，可发送和接收数据，在 CPU 与被控 IC 之间、IC 与 IC 之间双向传送。标准 I2C 总线传输速率可达 100 kbit/s，快速模式可达 400 kbit/s。

主要用于近距离、低速的芯片之间的通信：SDA 用于收发数据、方向可变；SCL 由主机驱动，用于通信双方的时钟同步（从机只能把 SCL 拉低来延长低电平，不能自己产生时钟）。I2C 总线硬件结构简单，成本较低，因此在各个领域得到了广泛的应用。

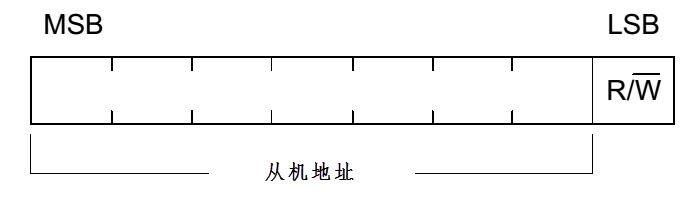

每个接到 I2C 总线上的器件都有自己独立的地址（7 位，或 10 位扩展地址；另有部分地址段保留给特殊用途），主机与其他器件进行数据传输时，总线上发送数据的器件称为发送器，接收数据的器件称为接收器。

2. 典型应用场景

I2C 主要用于近距离、低速的"配置与状态"类通信，常见场景及其所用速率大致如下（传输模式一览见本章第 4 节）：

（1）传感器：温湿度（SHT3x、AHT20）、加速度计与陀螺仪（MPU6050）、气压（BMP280）、光照（BH1750）等。数据量小、采样率不高，标准模式 100 kbit/s 到快速模式 400 kbit/s 都很常见；

（2）存储与时钟：EEPROM（如本系列的 AT24C02）、RTC 实时时钟（DS3231）等。以字节为单位随机读写，100 kbit/s 就够用，多数器件也支持 400 kbit/s；

（3）配置通道：音频 codec、摄像头图像传感器的寄存器配置，PMIC 电源管理芯片，IO 扩展器（PCF8574）等。这类芯片的数据本身走高速接口（I2S、MIPI 等），I2C 只负责"调参数、读状态"，100/400 kbit/s 足矣；

（4）人机交互：小尺寸 OLED（SSD1306）、触摸屏控制器（GT911）等。数据量相对大一些，一般跑快速模式 400 kbit/s。

至于 1 Mbit/s 的快速模式+和更高速的高速模式，实际支持程度不如 100/400 kbit/s 普遍，绝大多数 I2C 系统仍使用标准模式或快速模式。

3. 模拟 I2C 与硬件 I2C

因为I2C协议比较简单，常常用GPIO来模拟I2C时序，这种方法称为模拟I2C。如果使用MCU的I2C控制器，设置好I2C控制器，I2C控制器就自动实现协议时序，这种方式称为硬件I2C。两者本质区别只有一句话：硬件 I2C 把协议时序交给片上外设自动产生，CPU 只管发指令、收数据；软件模拟 I2C 让 CPU 用 GPIO 亲自翻转每一根线，由此派生出下面全部优缺点。

3.1 两种方式对比

维度	硬件 I2C	软件模拟 I2C
时序产生	外设自动完成起始、应答、移位，CCR 精确设定 SCL	代码 + delay_us 逐位翻转，节奏全靠 CPU
时序可靠性	精确稳定，不受中断延迟影响	中断打断会拉长时序，延时依赖系统时钟，需留裕量
CPU 占用	低：触发后可中断 / DMA 搬数据，传输期间能干别的	高：全程忙等，一位一位陪跑
引脚	只能在芯片指定或复用的 GPIO 中选择（如 I2C1 可映射到不同引脚组）	任意 GPIO，布板最灵活
数量	受外设个数限制（如 STM32F103ZET6 有 2 个）	想要几路有几路
从模式 / DMA / 时钟拉伸	通常由外设支持	从模式、多主仲裁和时钟拉伸需自行实现且复杂，DMA 通常不便使用
移植性	绑定芯片和库（HAL / 寄存器）	改两个宏就能换平台
调试	状态藏在寄存器标志位里（EV5/EV6…）	时序就写在代码里，配合逻辑分析仪一目了然
速率	外设支持时可到 400 kbit/s、1 Mbit/s，适合大块数据	低速场景常用；能否达到 400 kbit/s 取决于 CPU 主频、代码和延时开销
典型坑	STM32F1 硬件 I2C 的 errata：BUSY 标志卡死需复位外设	GPIO 误配成推挽会破坏线与、烧总线

两种方式在本系列里都有实例：模拟路线见 LV010-I2C时序与软件模拟 的 GPIO 宏与位操作代码，硬件路线见外设篇 LV001-STM32的I2C 的外设框图与 HAL 库函数。

3.2 怎么选择

（1）默认倾向硬件 I2C：引脚允许、外设空闲，尤其数据量大、接近器件速率上限、想用 DMA 的场景——把 CPU 空出来才是硬道理；

（2）这些情况选模拟 I2C：目标引脚被占用、外设不够用、跨平台移植优先，或者只是低速小块数据（读个温度、配几个寄存器）——几十行代码透明可控；

（3）调试期技巧：拿逻辑分析仪抓波形时，模拟 I2C 的"代码 ↔ 波形"对应关系直观得多，定位协议问题更快；

（4）工程常态：能用硬件就用硬件，踩到 errata（如 F1 的 BUSY 卡死）或引脚不合适再退模拟；也有不少产品干脆全程模拟求稳——低速场景下两者的可靠性差距，远小于学习成本差距；

（5）系统形态：跑 RTOS 的系统倾向硬件 + 中断/DMA，裸机低速外设倾向模拟。

4. 总线特点

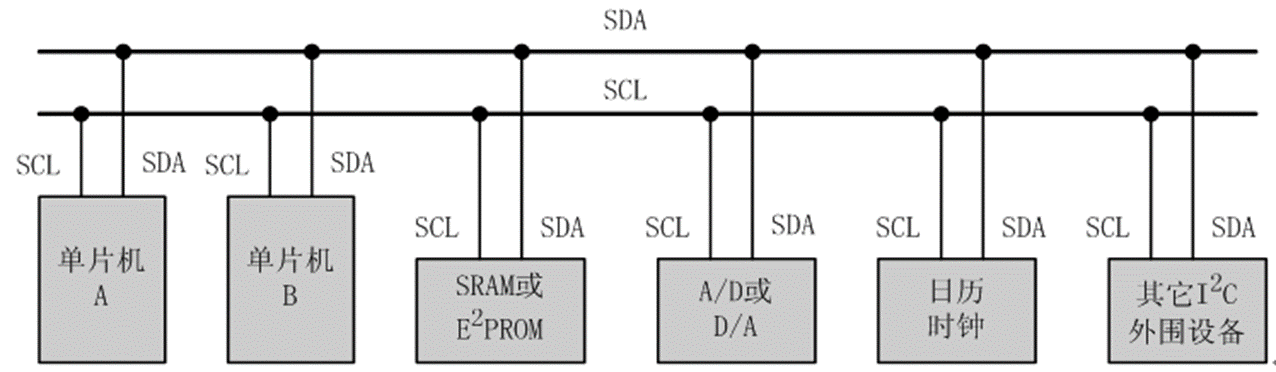

（1）I2C 总线是一种多主机总线，连接在 I2C 总线上的器件分为主机和从机两种，主机有权发起和结束一次通信，而从机只能被主机呼叫；当总线上有多个主机同时启用总线时， I2C 也具备冲突检测和仲裁的功能来决定由哪个设备占用总线，防止错误产生。

（2）总线上可以挂接多个主器件，它们甚至可以同时发起传输，但一次传输只能由赢得仲裁的主器件控制；普通从机则只能被寻址。增减器件时必须检查地址冲突、总线电容、上拉阻值以及器件掉电时的引脚状态，不能认为一定不会影响其他器件。器件地址、发送器与接收器的概念见本章第 1 节。

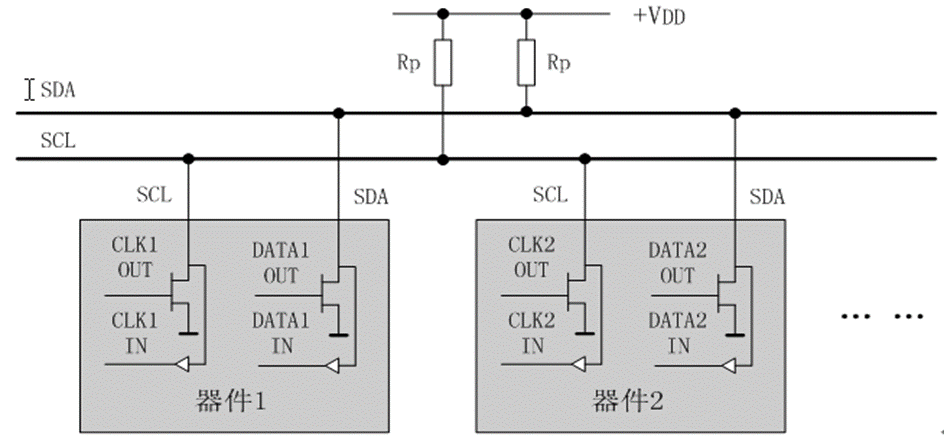

（3）总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态， 而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平（详见第二章）。

（4）常见几种传输模式：标准模式（Standard）100 kbit/s、快速模式（Fast）400 kbit/s、快速模式+（Fast-mode Plus）1 Mbit/s、高速模式（High-speed）3.4 Mbit/s，另有单向的 Ultra Fast 模式 5 Mbit/s。

连接到相同总线的 IC 数量主要受总线电容限制：标准模式和快速模式的最大总线电容为 400 pF，快速模式+为 550 pF；具体设计还需满足所连器件和布线的要求。

二、上拉电阻

1. 为什么需要上拉电阻？

我们见到的 I2C 总线都是要连接上拉电阻的，为什么？简单来说，核心原因在于：I2C 的 SDA 和 SCL 引脚都是“开漏输出”（Open-Drain）或“开集输出”（Open-Collector）。它们只能把总线拉成低电平，不能主动输出高电平。至于引脚为什么必须做成开漏——答案在第三章：应答、多主仲裁、时钟拉伸全都依赖“只能拉低”的线与结构，第 5 节还有一个“换成推挽会怎样”的反面推演，第 7 节给出完整结论。

• 什么是“开漏输出”？

可以把一个开漏输出的内部结构想象成一个简单的开关（实际上是一个MOSFET）串联一个到地的端口。当芯片想输出逻辑‘0’（低电平）时，它就闭合这个开关，将输出线直接连接到GND（地）。这时，线路被强行拉低到0V左右，形成一个明确的低电平。当芯片想输出逻辑‘1’（高电平）时，它就断开这个开关。这时，输出线与GND断开，处于高阻抗状态（可以理解为“悬空”或“浮空”）。它自己没有能力把输出线拉到高电平。

• 问题来了：如何产生高电平？

既然芯片在输出‘1’时是“悬空”的，那么这条线路上就没有确定的电压，极易受到外界干扰，根本无法传递可靠的‘1’信号。为了解决这个问题，我们就需要外部的帮助。这个“外部的帮助”就是上拉电阻。

我们在输出线（SDA和SCL）与电源电压（VCC）之间各接一个电阻。当所有连接到总线上的芯片都断开它们的开关（即都想输出‘1’）时，这个上拉电阻会把线路的电压拉向VCC，从而在总线上产生一个确定的高电平。

当任何一个芯片闭合它的开关（想输出‘0’）时，其开漏输出级会导通，形成一个对地的低阻抗路径。该路径会从电源 VCC 通过上拉电阻 Rp 吸纳电流（即灌电流），从而在 Rp 上产生压降，将总线电压钳位至逻辑低电平。这一过程确保了在存在上拉的情况下，总线仍能被可靠地驱动至有效的低电平状态。另外虽然电流会从VCC通过电阻流到GND，但由于电阻的存在，电流不会无限大，从而保护了电路。

把I2C总线想象成一根弹簧门（比如超市的入口门）。

• 开漏输出就像是一个人，他只能推门（把门关上，对应输出低电平），但不能拉门（把门打开）。
• 上拉电阻就像是门上自带的一根弹簧，总是试图把门拉开（对应拉到高电平）。
• 当没有人推门时，弹簧会把门保持在全开的状态（高电平）。
• 当有人想关门时，他只需要推门，克服弹簧的拉力，就能把门关上（低电平）。

2. 一般多大？

上拉电阻的阻值没有一个绝对固定的值，它需要在一个范围内进行权衡选择。典型值通常在 1kΩ 到 10kΩ 之间，常见的是 4.7kΩ。

2.1 选择依据是什么？

电阻值的选择主要是在速度和功耗之间取得平衡，并受总线电容的影响。

• 1. 电阻不能太小（有下限）

原因：功耗。 当总线为低电平时，会形成一个从VCC通过上拉电阻到GND的电流通路。根据欧姆定律 I = VCC / Rp，电阻越小，电流越大。例如，在5V系统中使用1kΩ电阻，低电平时电流为 5V / 1000Ω = 5mA。如果总线长时间保持低电平，这个功耗是不可忽视的。对于电池供电设备，这尤其重要。此外，过大的电流也可能超过芯片输出级的最大灌电流能力。

结论： 电阻不能太小，否则功耗大，可能损坏芯片。

• 2. 电阻不能太大（有上限）

原因：速度。 总线不是理想的，它存在对地的寄生电容（来自导线、芯片引脚等）。这个电容（Cb）和上拉电阻（Rp）构成了一个RC低通滤波电路。当信号从低电平变为高电平时，VCC通过Rp给Cb充电。充电的速度由时间常数 τ = Rp * Cb 决定。Rp越大，充电越慢，信号上升沿就越平缓。如果上升沿太慢，可能会超过I2C协议规定的时间，导致信号在时钟沿到来时还未达到稳定的高电平，从而引发通信错误。

结论： 电阻不能太大，否则会限制总线的最高通信速度。

2.2 如何选择合适的值？

• 参考数据手册： 首先查看使用的MCU或器件的数据手册，它通常会给出一个建议范围。

• 考虑总线电容： 估算总线的寄生电容。线路越长、连接的设备越多，电容就越大（通常估计在 100~400 pF 之间）。

• 根据速度需求：

（1）标准模式（100 kbit/s）：对电阻要求宽松，4.7 kΩ 或 10 kΩ 非常常见。

（2）快速模式（400 kbit/s）：需要更小的电阻来保证边沿速度，常用 2.2 kΩ 或 4.7 kΩ。

（3）快速模式+（1 Mbit/s）：需要较小的上拉电阻，具体阻值应按电源电压、器件灌电流能力、总线电容和最大上升时间计算，不能一概取 1 kΩ；其最大总线电容为 550 pF。

（4）高速模式（3.4 Mbit/s）：Hs 模式控制器的 SCLH 输出级包含电流源上拉（主动上拉），用于缩短时钟上升时间；外部上拉电阻仍可保留，较大总线电容下可改用外部电流源。芯片端的串联电阻是可选的保护与抑振措施，并非规范强制要求。

3. 有什么好处？

• “线与”功能： 所有设备都是开漏输出并共享上拉电阻，因此只要任何一个设备输出低电平（‘0’），整条总线就是低电平；只有所有设备都释放总线（高阻）时，上拉电阻才把总线拉成高电平。这在硬件上实现了一个“与”逻辑，是多主机仲裁和时钟同步的基础，详见第三章。

• 防止总线冲突： 如果两个主机同时发送数据，一个发‘0’，一个发‘1’，发‘0’的设备会成功地将总线拉低，而发‘1’的设备在检测到总线状态与自己预期不符时，会知道发生了冲突并退出。如果没有这个“线与”特性，一个设备输出高电平，另一个输出低电平，将会形成电源到地的短路，烧毁芯片——推挽总线还会让应答、仲裁、时钟拉伸逐个失效，完整的反面分析见第三章第 5 节。

• 兼容不同电压的设备： 总线上的高电平由上拉电阻所接的电源决定，与各器件自身的供电电压无关；又因为开漏输出只拉低、不推高，不同电压的器件在满足条件时可以挂在同一条总线上，不会互相顶牛。除了要求每个器件的 SDA/SCL 引脚都能耐受上拉电压，还要确认各器件的 VIH/VIL 与总线电平兼容，并检查器件掉电时是否会拖住总线。例如 5 V 上拉时，3.3 V 器件必须使用 5 V 容忍引脚；若改用 3.3 V 上拉，也要确认 5 V 器件能把 3.3 V 识别为高电平。条件不满足时应使用合适的电平转换器。

三、线与（wired-AND）原理详解

1. 什么是线与

把多个开漏输出直接并在同一根信号线上，只要有一个输出导通（拉低），整根线就是低电平；只有所有输出都截止（高阻），上拉电阻才把线拉成高电平。写成布尔式就是：

SDA = A · B · C = A AND B AND C

也就是说，总线上的电平是各设备输出的逻辑与，这就是“线与”。若换个角度、按低电平有效来看，它又等效于“线或”（任一为低即低）——两种说法描述的是同一个物理现象。

2. 电路上怎么实现

图中三个器件（主机、从机 1、从机 2）的开漏输出级分别用三个对地开关表示，它们并联在同一根 SDA 上，再经上拉电阻 Rp 接到 VDD。任何一个开关闭合，SDA 就被拉到地；全部断开时，SDA 由 Rp 拉高。对这个电路逐状态过一遍：

• 全部截止：总线上没有对地通路，Rp 把 SDA 拉到 VDD，总线为 1，此时即空闲态。

• 任一导通：VDD → Rp → 导通的 MOS → GND 形成通路。MOS 导通电阻只有几十欧，而 Rp 是 kΩ 级，两者分压后总线被钳位到 V_OL（通常 < 0.4 V），读作 0。以 VDD = 3.3 V、Rp = 4.7 kΩ、导通电阻 50 Ω 估算：V_OL ≈ 3.3 V × 50 Ω / (4700 Ω + 50 Ω) ≈ 35 mV，低电平期间电流约 0.7 mA。

• 其余设备仍发 1：它们处于高阻，既不拉高也不拉低，对总线电平没有影响——所以“想发 1 的设备”永远是让步的一方。

3. 为什么这根线“打不起来”

如果是推挽输出的两条线并联，一个输出高、一个输出低，就会形成 VDD → 上管 MOS → 下管 MOS → GND 的低阻通路，产生很大的直通电流，可能损坏 IO。开漏输出只有“拉低”这一条通路，且这条通路始终串着 Rp，因此不会因一方推高、另一方拉低而形成这种直通；但仍须选择合适的 Rp，避免低电平灌电流超过器件能力。

（1）先认角色：谁在总线上，引脚里是什么。 上图画的正是 GPIO 模拟 I2C 的场景：左侧的 STM32 作主机，用 PB6、PB7 两个 GPIO 分别接 SCL、SDA——这是 I2C1 的习惯引脚，模拟 I2C 时任选两个 GPIO 也完全可以；中间的 AT24C02 与 MPU6050 作从机。这类专用 I2C 器件的引脚结构出厂就定死了：每个引脚内部是一只开漏 NMOS（栅极由 DATA/CLK OUT 驱动）加一个输入缓冲器（DATA/CLK IN 把线上电平读回芯片）——输出 1 时 NMOS 截止、引脚交给 Rp 拉高，输出 0 时导通拉低，想配成推挽也没有那个电路。STM32 的硬件 I2C 外设同样是开漏。所以整条总线上可能出现推挽的地方只有一处——主机的 GPIO 配置，而这完全取决于你写的初始化代码。

（2）误配推挽时，红色路径是怎么走起来的。 假设写代码时把 PB7 配成了推挽输出（GPIO_MODE_OUTPUT_PP），且此刻正在输出 1：PMOS 导通把引脚接到 VDD，NMOS 截止。偏偏这一刻 AT24C02 在回 ACK，它 SDA 上的 NMOS 经 DATA OUT 驱动而导通接地。两条路一接通，红色路径就形成了：VDD → STM32 的 PMOS → PB7 → SDA → AT24C02 的 NMOS → GND，全程绕开 Rp。对比一下同一回路的两种电流：正常开漏下拉低时，电流被 Rp 限制在 0.7 mA 左右（第 2 节算过）；而红色路径里只剩两只 MOS 几十欧的导通内阻，电流可达数百 mA，远超引脚的承受能力——IO 就是这么烧掉的。与此同时，总线电平被“推高”与“拉低”对抗着钳在中间，既不是有效 0 也不是有效 1，通信也随之出错。

（3）改配开漏，问题从根源上消失。 同样是 PB7，配置成开漏（GPIO_MODE_OUTPUT_OD）后，内部只剩一只对地 NMOS，PMOS 上管连同它到 VDD 的连线整个不存在——不是“被关断”，是电路里根本没有这个管子。主机输出 1 = NMOS 截止 = 松手，电平交给 Rp 决定；输出 0 = NMOS 导通，电流走 VDD → Rp → NMOS → GND，全程串着 Rp、限制在 mA 级。无论输出 0 还是 1，VDD 到地都不存在不经过 Rp 的通路，红色路径自然无从谈起。

（4）右侧的虚线框是对照，不是第二个主机。 它画的是同一个 PB7 引脚的另一种配置：打叉的 PMOS 表示开漏模式下这只管子根本不存在，框内也刻意没画任何接 VDD 的线。左右对照着看——左边多出来的那只 PMOS（连同它到 VDD 的连线）正是全部危险的来源；开漏把它整个拿掉，“这根线打不起来”就从一句口号变成了电路事实。

4. I2C 中三处依赖线与的机制

• 多主仲裁（SDA）：主机每发一位都回读 SDA。两个主机同时发送，一个发 1、一个发 0，总线被拉成 0；发 1 的那个采样到自己发出的位与总线不符，立即关闭自己的输出级、退出竞争，转去监听——因为退出的正是“发 1”的一方，总线上的数据不会被打断，信息不丢失。

• 时钟同步（SCL）：主机把 SCL 拉高后，只要还有从机（或另一主机）继续把它拉低，SCL 就保持低；只有所有器件都释放，SCL 才真正升高。于是低电平的持续时间由“最慢的那个”决定，这就是时钟同步，也常被用作从机的时钟拉伸（clock stretching）。

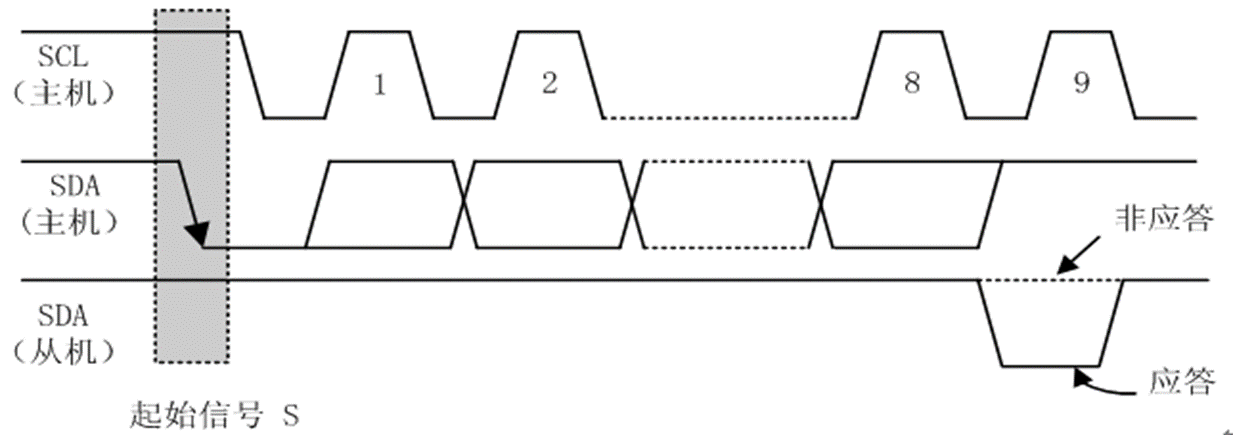

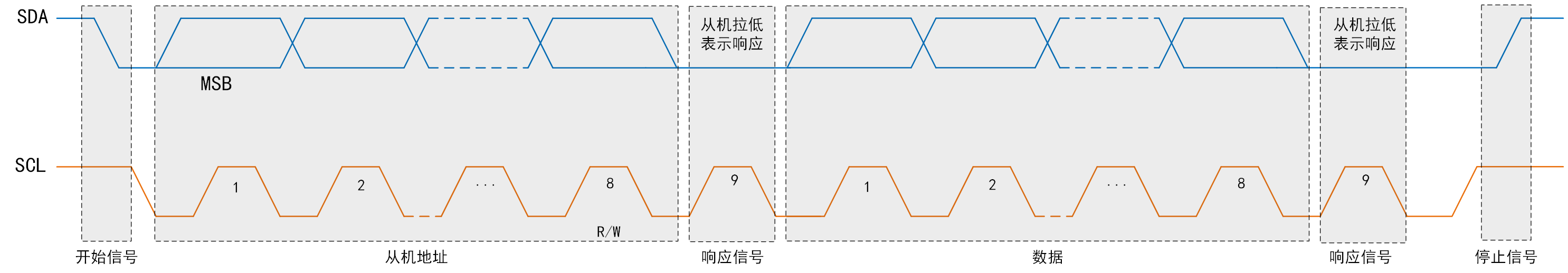

• 应答：ACK 位期间由接收器拉低 SDA，发送器在第 9 个时钟高电平期间读取总线电平，即可判断接收器返回的是 ACK 还是 NACK。

5. 反过来想：如果总线是推挽的会怎样？

前面说的都是“有线与”的世界；反过来假设总线上出现推挽输出——现实中这正是 GPIO 模拟 I2C 时把引脚误配成推挽的场景（见第 3 节的图），协议的每个关键动作都会出问题：

• 应答立即失效：主机发完 8 位后要让出 SDA 等从机应答，但推挽没有“让出”这个状态——主机继续推高，从机拉低应答，一个推高一个拉低，两个输出级形成 VDD 到 GND 的直通电流，轻则电平错乱，重则烧毁 IO；

• 多主仲裁失效：仲裁靠“发 1 的一方检测到总线为 0 就退出”。推挽下两个主机一个推高一个拉低，谁都“看不到”总线变成对方的电平，只会互相短路，竞争无法收敛；

• 时钟拉伸失效：从机拉低 SCL 想拖慢主机，主机却在推挽推高 SCL——又是直通短路，从机根本拉不住时钟；

• 双向切换如履薄冰：SDA 一会儿主机驱动、一会儿从机驱动，推挽下每次换向都必须严格保证“上一个驱动者完全停止、下一个才能开始”，时序稍有重叠就短路；开漏下“松手”即高阻，交接天然无缝；

• 挂的器件越多越危险：推挽并联的器件越多，出现输出对抗的机会越大，而对抗可能损伤硬件；开漏结构避免了这种推高与拉低的直通冲突，但器件增多会加大总线电容，且任一器件异常拉低都可能使总线无法通信。

五个动作没有一个能在推挽总线上活下去——这不是实现细节的取舍，而是协议需求对电气结构的硬性约束。那为什么“开漏 + 上拉”是唯一的解？下一节正面回答。

6. 使用前提与常见坑

• 挂在总线上的器件必须都是开漏/开集输出。若混入推挽输出（或某个 GPIO 被误配成推挽），随时可能短路，务必先确认引脚模式。

• 线与的高电平完全依赖 Rp，而 Rp 与总线电容 Cb 构成 RC 充电路径：线与越多、线越长，Cb 越大，上升沿越慢，最高速率就越低。

• 上拉所接的电源决定总线高电平，跨电压器件时须满足耐受要求（见 2.3 节最后一条）。

• 某个器件掉电或复位时若引脚呈低阻，会把整条总线拽死，这是 I2C“总线死锁”的常见原因，必要时加总线缓冲器或 I2C 隔离/多路复用器件。

7. 为什么电气上要求开漏？

直接回答：因为 I2C 的立身之本是多器件共享一根双向线，而应答、多主仲裁、时钟拉伸（第 4 节）都依赖“任一器件拉低即为低、全部放手才为高”的线与特性；换成推挽输出，这些动作会逐个失效（第 5 节）。满足这一切的电气结构几乎只有“开漏输出 + 上拉电阻”一种低成本方案——规范因此把“总线必须为开漏/开集”写进电气层，第二章讲的“为什么需要上拉”正是这个结构的另外一半。

把整条因果链摆在一起：

（1）需求：多器件共享一根双向线，且协议要求应答、仲裁、时钟拉伸；

（2）机制：这三个动作都依赖线与特性（见第 4 节）；

（3）反面验证：推挽输出下它们逐个失效（见第 5 节）；

（4）结论：开漏 + 上拉是近乎唯一的低成本解。规范里唯一的例外恰好反证了这一点——Ultra Fast 模式（5 Mbit/s）改用推挽，代价是放弃多主、应答与共享双向（单向传输、收发分离）。

一句话总结本章：线与 = 开漏输出 + 上拉电阻 + 逻辑与，它用一根线同时完成了“共享总线”“总线仲裁”“时钟同步”三件事——这正是 I2C 只用两根线就能挂几十个器件还不冲突的根本原因。

四、通信速率

本章把两个与速率有关的问题放在一起说：速率本身意味着什么，以及“速率高”是不是等于“读得勤”。

1. 速率意味着什么？

（1）先换算成吞吐量。 SCL 上的每个时钟对应 1 位数据，100 kbit/s 的字面含义就是每秒最多传 10 万个位。而传 1 个字节实际要占 9 个时钟（8 位数据 + 1 位应答），再算上起始信号、地址字节、停止信号这些固定开销，有效数据吞吐率大约只有速率的 1/10：100 kbit/s ≈ 10 KB/s，400 kbit/s ≈ 40 KB/s。作为对比，UART 常见的 115200 baud 约合 11 KB/s，而 SPI 轻松跑到几十 Mbit/s（每秒几 MB）——I2C 是标准的“低速接口”。

（2）决定了它适合什么。 10~40 KB/s 的吞吐量，适合“低频次、小块数据”：读几个字节的传感器数据、写几页配置。例如 AT24C02 整片只有 256 字节，400 kbit/s 下不到 10 ms 就能读完全片，绰绰有余。反过来，摄像头帧数据、屏幕整帧刷新、音频流这类持续大流量，I2C 就扛不住了——所以很多复杂芯片“两条腿走路”：I2C 做控制通道，高速接口做数据通道。

（3）速率本身受物理约束。 SCL 的高电平靠上拉电阻给总线电容充电，频率越高要求边沿越陡，上拉电阻就得越小；电阻小了，低电平时的电流和功耗又变大——速率、功耗、总线长度三者互相牵制（详见第二章）。I2C 规范因此还限制总线电容不超过 400 pF：线越长、挂的器件越多，能跑的速率上限就越低。此外主机要“就低不就高”：总线上所有器件都支持的模式才能用，挂上一个只支持 100 kbit/s 的老器件，整条总线就得降到 100 kbit/s。

2. 读取数据频率：速率不等于频率

速率回答的是“每秒能搬多少位”，而“每秒能读到几次新数据”还要看器件的生产速度。这一节把两个概念分开，这也是选用 I2C 速率前最该想清楚的问题。

2.1 一次读取要多久？

以随机读 2 字节为例，把一次完整事务拆开数一数时钟：

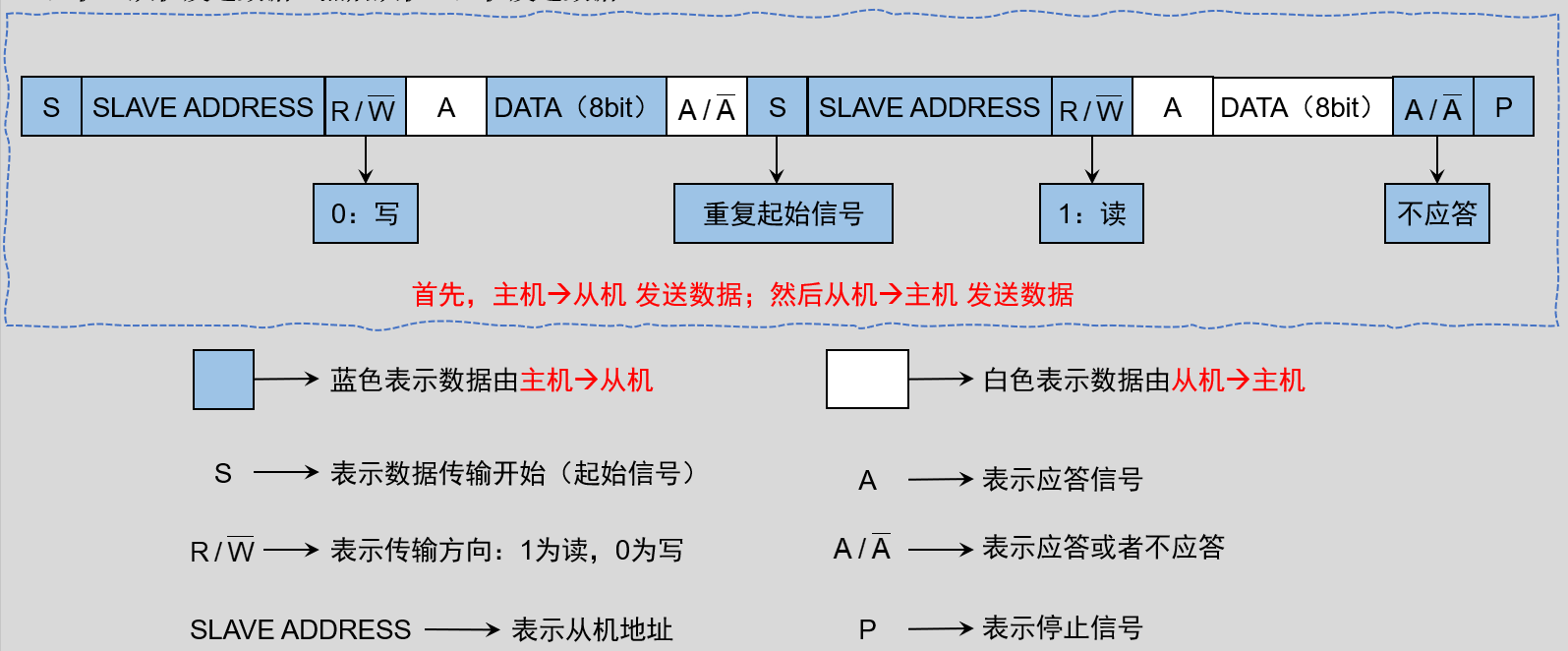

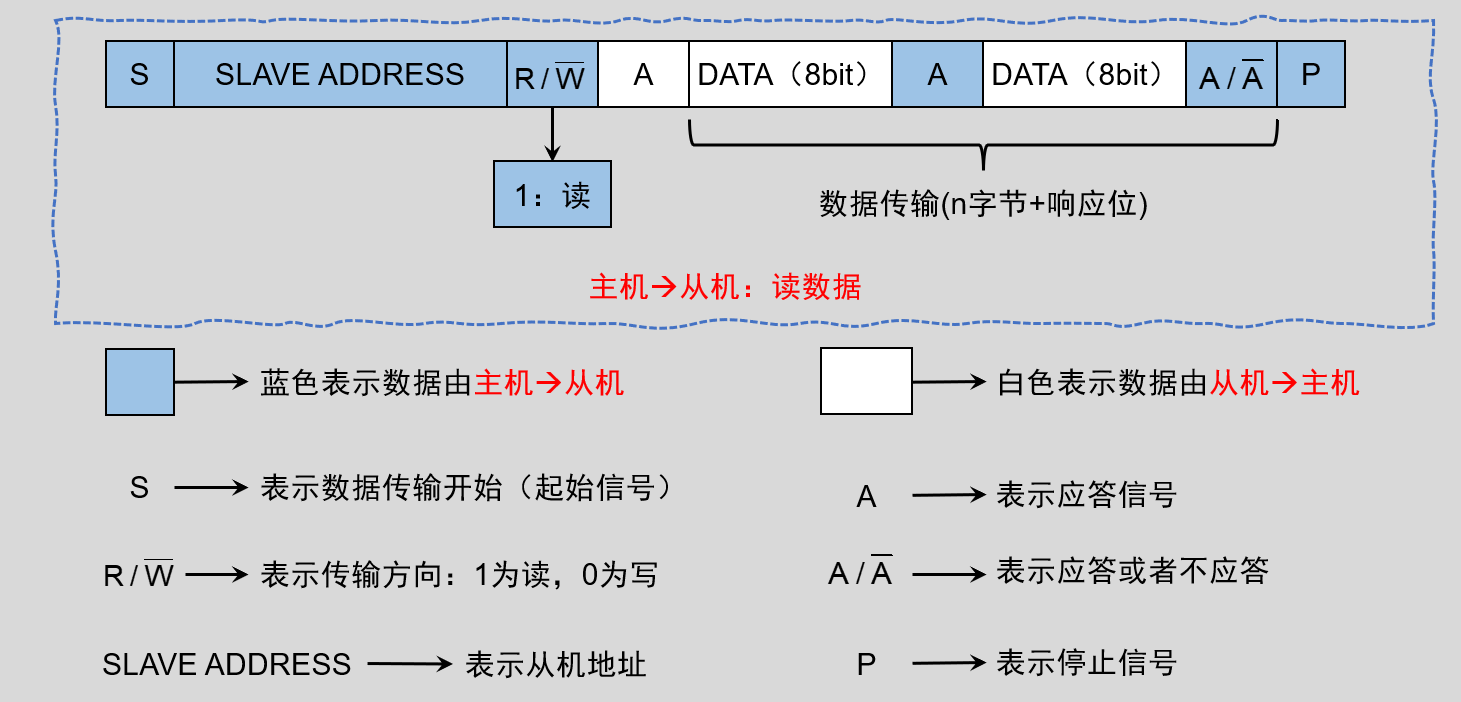

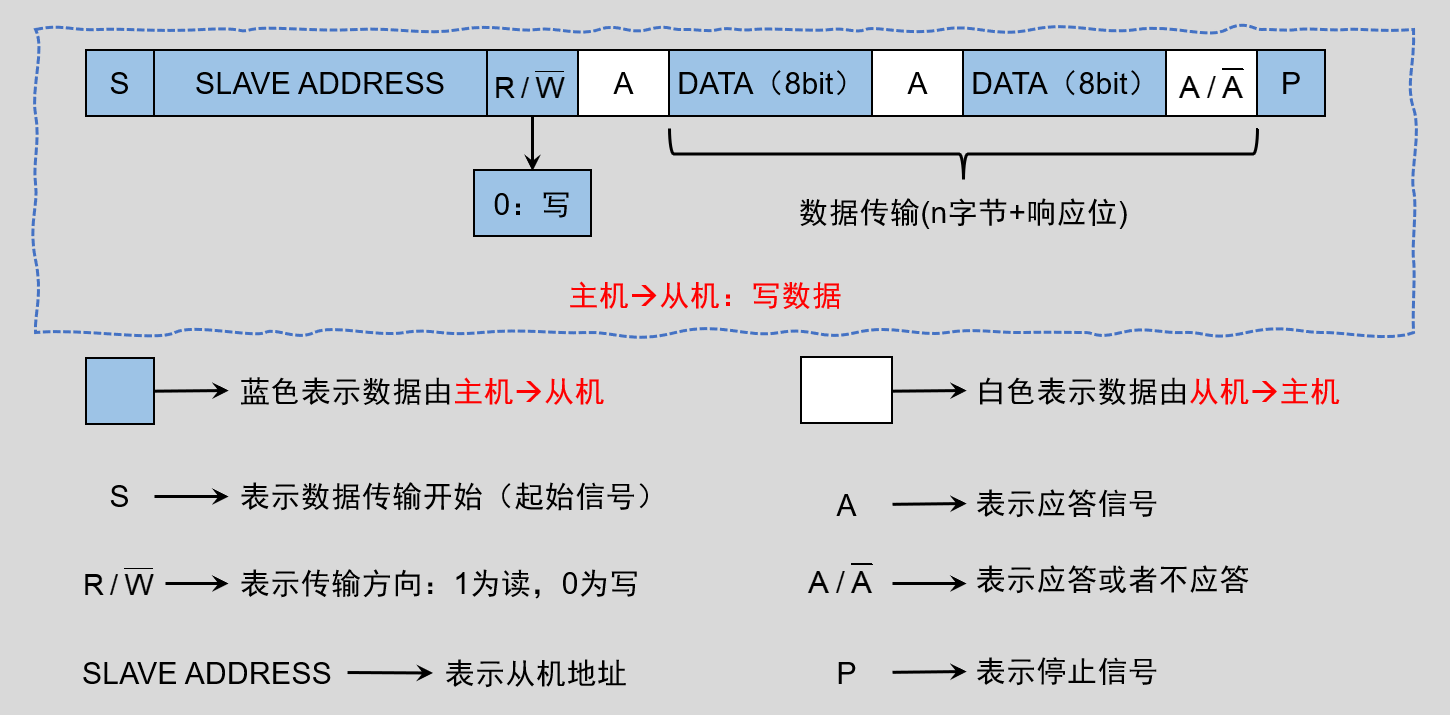

（1）固定开销约 30 个时钟：起始信号、设备地址字节（9）、寄存器地址字节（9）、重复起始信号、设备地址字节（9）、停止信号——无论读多少字节都要付一次；

（2）数据阶段每个字节 9 个时钟（8 位数据 + 1 位应答），读 N 字节就是 9N；

（3）合计约 30 + 9N 个时钟。1 个时钟多长？就是速率的倒数——I2C 每个 SCL 时钟对应 1 位，位率与时钟频率是同一个数：100 kbit/s 时 1 个时钟 = 1/100 kHz = 10 µs，400 kbit/s 时 = 2.5 µs。代进来：读 2 字节的 48 个时钟，100 kbit/s 下 = 48 × 10 µs ≈ 0.48 ms（每秒约 2000 次），400 kbit/s 下 = 48 × 2.5 µs = 0.12 ms（每秒约 8000 次）。速率越高，单次事务越快，每秒能完成的读取次数上限越高。

2.2 生产与搬运：两个速率

• 生产速率：传感器按自己的节拍产出新数据，即输出数据率（ODR，Output Data Rate），由内部 ADC 与转换时间决定，与 I2C 总线无关；

• 搬运速率：由“单次事务耗时”决定每秒能搬走多少次，才是总线速率管的事；

• 不丢样时可持续获取新数据的频率上限 ≈ min（ODR，总线事务率），判断流程如下：

2.3 两种典型情形

（1）ODR 远低于事务率（最常见）：BMP280 的转换时间取决于过采样等配置；若某配置下一次转换约 26 ms（约 38 Hz），而 100 kbit/s 每秒可以读约 2000 次，那么总线快慢就不影响新数据的产出速度，单纯提速没有收益；

（2）ODR 高于事务率：MPU6050 以 1 kHz ODR 连读加速度 + 陀螺仪共 14 字节，事务约 156 个时钟，100 kbit/s 下每秒只有约 640 次，跟不上 1 kHz 的产出。如果要求逐样本不丢失，就会因读取不及时而丢样，启用 FIFO 时还可能溢出；若只关心最新值，则未必构成问题。此时把速率提到 400 kbit/s（每秒约 2600 次）即可满足逐样本读取的带宽需求。

【注意】速率上限取 min（主机能力，器件能力）：传感器手册会标注支持的最高模式，很多只到 400 kbit/s，主机不能单方面跑更快。

2.4 FIFO：按平均带宽算

不少高速传感器内置 FIFO：样本先攒在片内，主机周期性突发读走一批。此时不再要求“单次事务率 ≥ ODR”，只要求平均带宽够用：

（1）平均带宽 ≥ ODR × 每样本字节数，例如 1 kHz ODR、每样本 6 字节，只需 6 KB/s，400 kbit/s（约 40 KB/s）轻松覆盖；

（2）攒够一批再突发读，还能摊薄每次事务约 30 个时钟的固定开销。

---

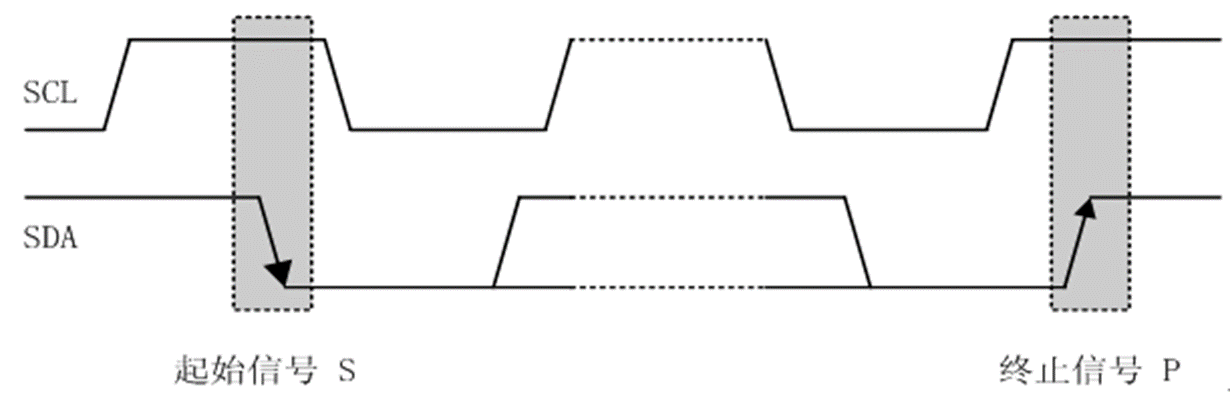

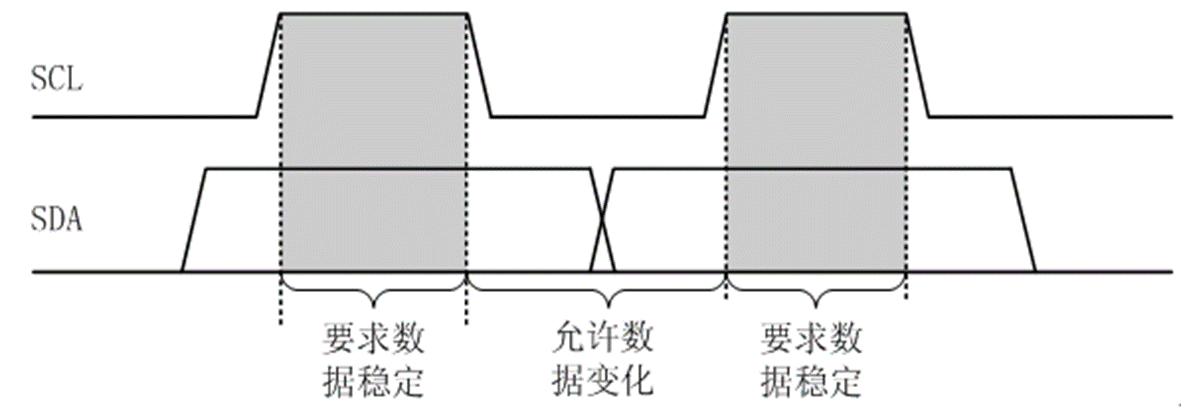

到这里，I2C 的基本概念、电气特性与速率问题都介绍完了。一次传输的完整流程——起始、应答、数据有效性等信号的定义，每个信号的软件模拟实现，以及读写时序，见 60-通信专题/01-I2C协议/LV010-I2C时序与软件模拟.md。
