LV007-网络环境方案三

场景：电脑和开发板直连同个交换机 。

一、准备工作

使用场景：宽带可以直连交换机，有两条网线，没有路由器，没有 WiFi 或者无线网卡。

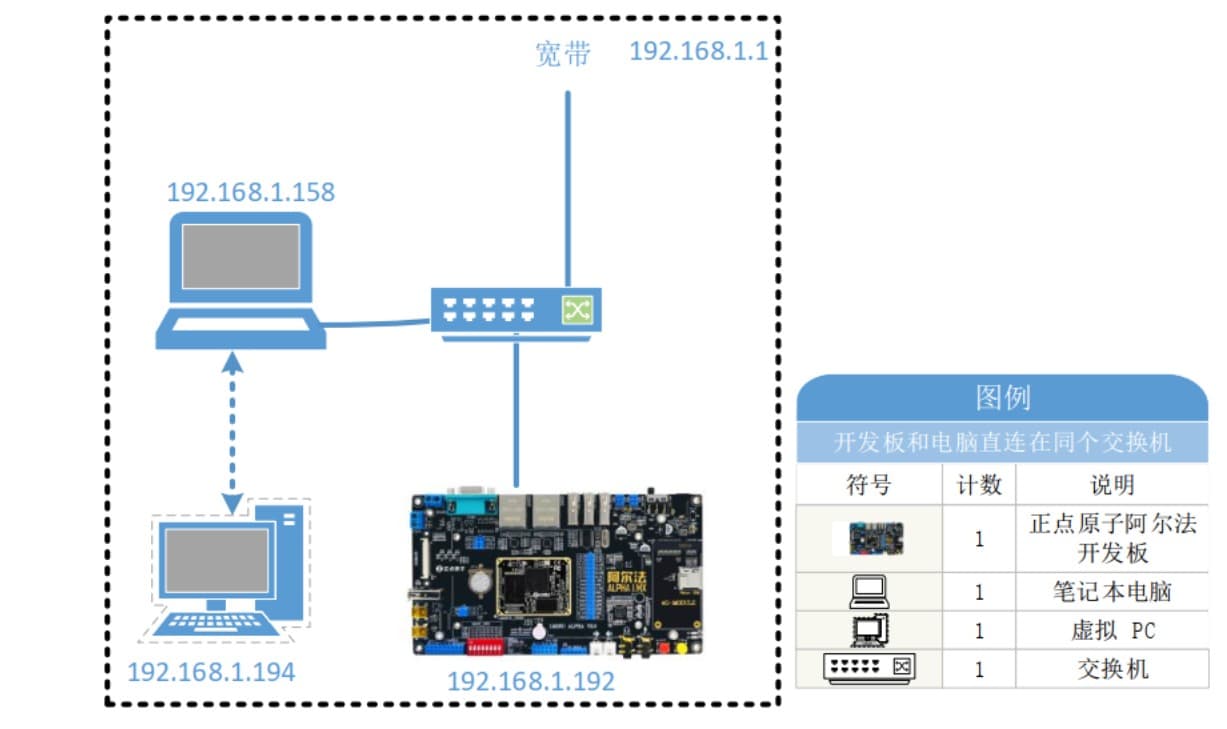

设备：电脑（Windows）、正点原子 Linux 开发板（出厂系统）、交换机、直通网线（2 条）。网络拓扑结构：

直连路由器和直连交换机的效果是差不多的，只不过路由器会一个单独的网段，而交换机的网段和宽带分配的网段是一样的。 也就是一个是以路由器为中心的局域网，一个是以宽带为中心的局域网。

二、VMware 设置

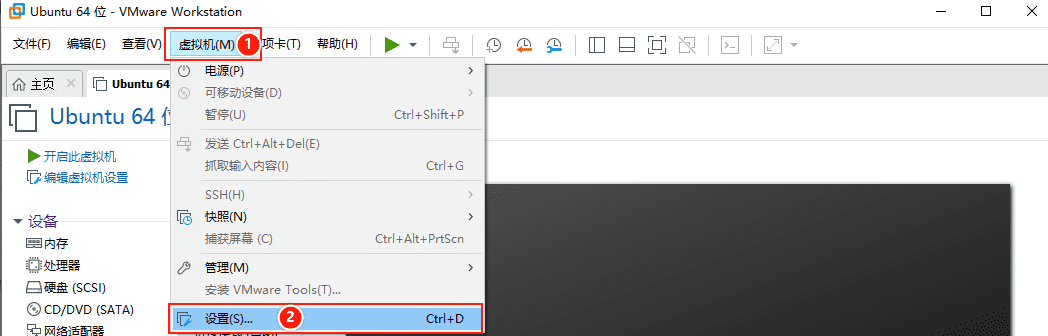

打开 VMware Workstation Pro 的 虚拟机→ 设置

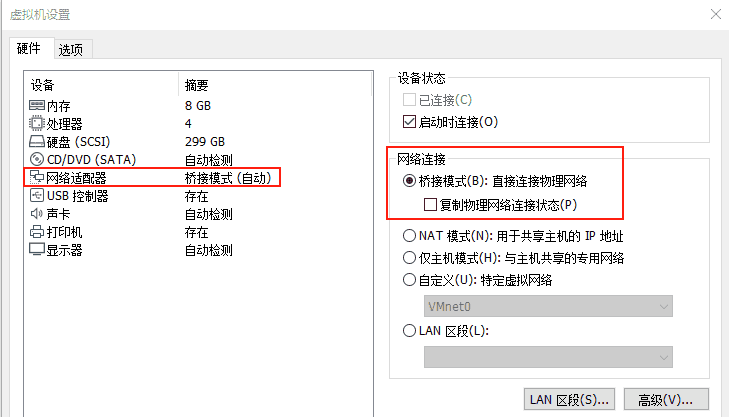

在虚拟机设置中，将 网络适配器 修改为 桥接模式 ，点击确定。

三、Ubuntu 设置

打开 Ubuntu16 系统，点击任务栏的设置 → 网络。

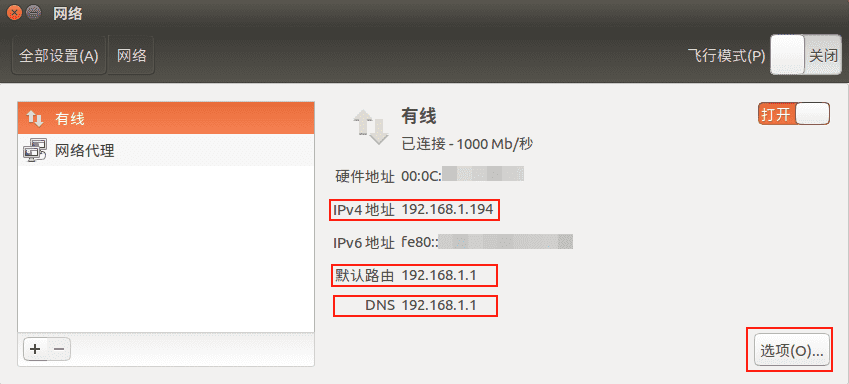

在 Ubuntu 的网络设置这里可以看到 Ubuntu 系统的 IP 和网关、 DNS 等信息。如果没有的话就打开右下角的 选项 按键。

打开 选项 按键后，就打开了编译网络设置的界面，在这里可以选择 IPv4 设置，选择使用自动（DHCP）的方式来获取路由器分配的 IP，设置完成点击右下角的保存。

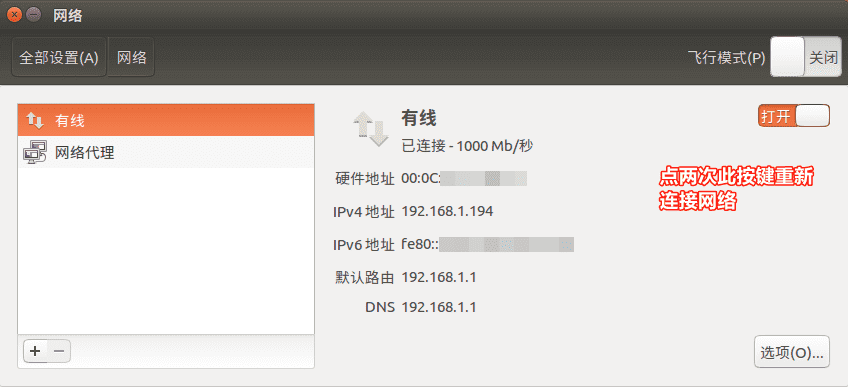

设置完成后，并不会更新网络信息，会返回到刚刚的 网络 界面，点击下图中的开关按键，关闭网络后重新打开，就会更新网络信息。如果不进行此操作就不会更新设置。

四、Windows 设置

查看 Windows 主机的 IP：在 Windows 端按下 win + R 快捷键打开运行栏，输入 cmd 指令后按下回车。

在打开的终端中输入 ipconfig 指令，查看电脑的 IP。

ipconfig

五、开发板设置

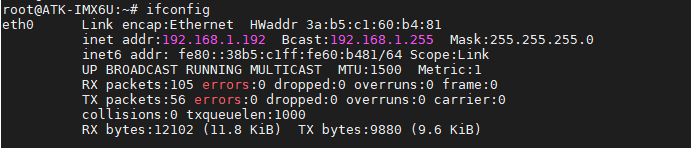

开发板设置：直通网线的一端接正点原子 Linux 开发板的网口，如果是阿尔法开发板就接 ENET2，另一端接电脑的以太网网口。在串口终端输入 ifconfig 指令来查询开发板是否获取到路由器分配到的 IP。

ifconfig

六、ping 测试

在 ping 测试之前，要关闭 Windows 和 Ubuntu 的防火墙。这里的 IP 如下。

Windows 主机 IP ： 192.168.1.158
Ubuntu 虚拟机 IP： 192.168.1.194
开发板 IP       ： 192.168.1.192

这里和上面都是一样的，这里就不重复写了。

七、小结

防火墙设置：关闭电脑和虚拟机的防火墙。

网络连接：开发板网口和电脑网口都通过网线直接连到同个路由器。

VMware 设置：设置网络适配器桥接模式，虚拟网络编辑器还原默认设置。

Ubuntu 设置：设置网络连接模式为自动（DHCP）。

Windows 设置：设置以太网 TCP/IPv4 属性为自动获取 IP 地址。

开发板设置：出厂系统默认会自动获取 IP，没有这个功能的话可以执行以下指令获取 IP。

ifconfig eth0 up
udhcpc -i eth0
