LV110-I2C总线驱动

I2C 总线驱动其实就是 I2C 适配器驱动，也就是 SOC 的 I2C 控制器驱动。就相当于之前在裸机上控制 I.MX6U 的物理 I2C 外设。

I2C 设备驱动是需要用户根据不同的 I2C 设备去编写，而 I2C 适配器驱动一般都是 SOC 厂商去编写的，比如 NXP 就编写好了 I.MX6U 的 I2C 适配器驱动。

一、I.MX6U I2C 简介

可以参考《i.MX 6ULL Applications Processor Reference Manual》——Chapter 31 I2C Controller (I2C)

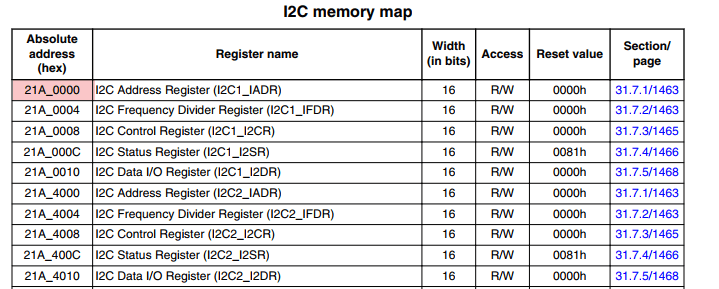

I.MX6U 提供了 4 个 I2C 外设，通过这四个 I2C 外设即可完成与 I2C 从器件进行通信。I.MX6U 的 I2C 支持两种模式：标准模式和快速模式，标准模式下 I2C 数据传输速率最高是 100Kbits/s，在快速模式下数据传输速率最高为 400Kbits/s。它的内部框图如下：

1. I2Cx_IADR(x = 1~4)

这个可以看《 i.MX 6ULL Applications Processor Reference Manual》—— 31.7.1 I2C Address Register (I2Cx_IADR) ：

寄存器 I2Cx_IADR 只有 ADR(bit7:1)位有效，用来保存 I2C 从设备地址数据。当我们要访问某个 I2C 从设备的时候就需要将其设备地址写入到 ADR 里面。

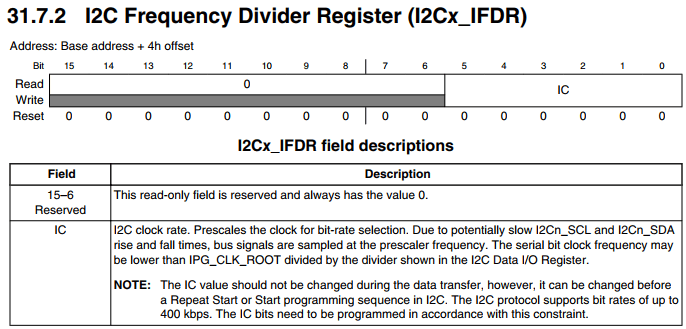

2. I2Cx_IFDR (x = 1~4)

这个可以看《 i.MX 6ULL Applications Processor Reference Manual》—— 31.7.2 I2C Frequency Divider Register (I2Cx_IFDR) ：

这个是 I2C 的分频寄存器，寄存器 I2Cx_IFDR 也只有 IC(bit5:0)这个位，用来设置 I2C 的波特率， I2C 的时钟源可以选择 IPG_CLK_ROOT = 66MHz，通过设置 IC 位既可以得到想要的 I2C 波特率。 IC 位可选的设置可以看《 i.MX 6ULL Applications Processor Reference Manual》—— Table 31-3. I2C_IFDR Register Field Values 。

不像其他外设的分频设置一样可以随意设置， Table 31-3. I2C_IFDR Register Field Values 中列出了 IC 的所有可选值。比如现在 I2C 的时钟源为 66MHz，我们要设置 I2C 的波特率为 100KHz，那么 IC 就可以设置为 0X15，也就是 640 分频。 66000000/640 = 103.125KHz ≈ 100KHz。

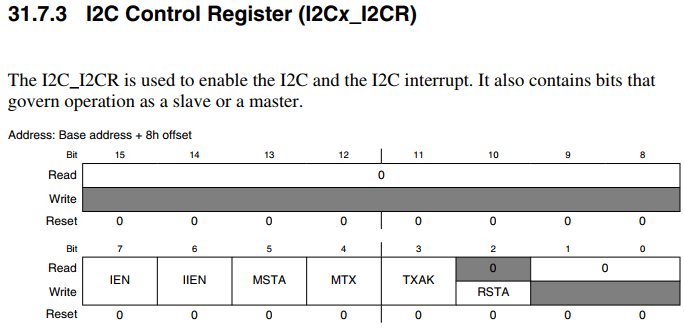

3. I2Cx_I2CR (x = 1~4)

这个可以看《 i.MX 6ULL Applications Processor Reference Manual》—— 31.7.3 I2C Control Register (I2Cx_I2CR)，这个是 I2C 控制寄存器：

存器 I2Cx_I2CR 的各位含义如下：

IEN(bit7)： I2C 使能位，为 1 的时候使能 I2C，为 0 的时候关闭 I2C。
IIEN(bit6)： I2C 中断使能位，为 1 的时候使能 I2C 中断，为 0 的时候关闭 I2C 中断。
MSTA(bit5)： 主从模式选择位，设置 IIC 工作在主模式还是从模式，为 1 的时候工作在主模式，为 0 的时候工作在从模式。
MTX(bit4)： 传输方向选择位，用来设置是进行发送还是接收，为 0 的时候是接收，为 1 的时候是发送。
TXAK(bit3)： 传输应答位使能，为 0 的话发送 ACK 信号，为 1 的话发送 NO ACK 信号。
RSTA(bit2)： 重复开始信号，为 1 的话产生一个重新开始信号。

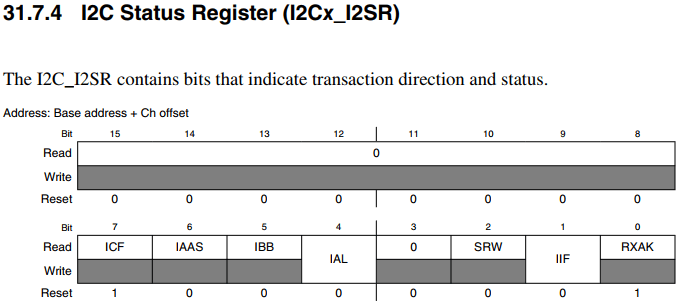

4. I2Cx_I2SR (x = 1~4)

这个可以看《 i.MX 6ULL Applications Processor Reference Manual》—— 31.7.4 I2C Status Register (I2Cx_I2SR) ，这个是 I2C 的状态寄存器：

寄存器 I2Cx_I2SR 的各位含义如下：

ICF(bit7)： 数据传输状态位，为 0 的时候表示数据正在传输，为 1 的时候表示数据传输完成。
IAAS(bit6)： 当为 1 的时候表示 I2C 地址，也就是 I2Cx_IADR 寄存器中的地址是从设备地址。
IBB(bit5)： I2C 总线忙标志位，当为 0 的时候表示 I2C 总线空闲，为 1 的时候表示 I2C 总线忙。
IAL(bit4)： 仲裁丢失位，为 1 的时候表示发生仲裁丢失。
SRW(bit2)： 从机读写状态位，当 I2C 作为从机的时候使用，此位用来表明主机发送给从机的是读还是写命令。为 0 的时候表示主机要向从机写数据，为 1 的时候表示主机要从从机读取数据。
IIF(bit1)： I2C 中断挂起标志位，当为 1 的时候表示有中断挂起，此位需要软件清零。
RXAK(bit0)： 应答信号标志位，为 0 的时候表示接收到 ACK 应答信号，为 1 的话表示检测到 NO ACK 信号。

5. I2Cx_I2DR (x = 1~4)

这个可以看《 i.MX 6ULL Applications Processor Reference Manual》—— 31.7.5 I2C Data I/O Register (I2Cx_I2DR) ，这是 I2C 的数据寄存器，此寄存器只有低 8 位有效，当要发送数据的时候将要发送的数据写入到此寄存器，如果要接收数据的话直接读取此寄存器即可得到接收到的数据。

①、与标准 I2C 总线兼容。

②、多主机运行

③、软件可编程的 64 中不同的串行时钟序列。

④、软件可选择的应答位。⑤、开始/结束信号生成和检测。⑥、重复开始信号生成。⑦、确认位生成。⑧、总线忙检测

二、I2C1 控制器节点

在 imx6ul.dtsi 文件中找到 I.MX6U 的 I2C1 控制器节点，节点内容如下所示：

			i2c1: i2c@21a0000 {
				#address-cells = <1>;
				#size-cells = <0>;
				compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";
				reg = <0x021a0000 0x4000>;
				interrupts = <GIC_SPI 36 IRQ_TYPE_LEVEL_HIGH>;
				clocks = <&clks IMX6UL_CLK_I2C1>;
				status = "disabled";
			};

可以看到，I2C1 的起始地址就是 0x021A_0000。不过这里重点关注 i2c1 节点的 compatible 属性值，因为通过 compatible 属性值可以在 Linux 源码里面找到对应的驱动文件。

这里 i2c1 节点的 compatible 属性值有两个：“fsl, imx6ul-i2c”和“fsl, imx21- i2c”，在 Linux 源码中搜索这两个字符串即可找到对应的驱动文件。

三、I2C 适配器驱动

我们打开 i2c-imx.c - drivers/i2c/busses/i2c-imx.c 文件，找到这些内容：

static struct platform_driver i2c_imx_driver = {
	.probe = i2c_imx_probe,
	.remove = i2c_imx_remove,
	.driver = {
		.name = DRIVER_NAME,
		.pm = I2C_IMX_PM_OPS,
		.of_match_table = i2c_imx_dt_ids,
	},
	.id_table = imx_i2c_devtype,
};

static int __init i2c_adap_imx_init(void)
{
	return platform_driver_register(&i2c_imx_driver);
}
subsys_initcall(i2c_adap_imx_init);

static void __exit i2c_adap_imx_exit(void)
{
	platform_driver_unregister(&i2c_imx_driver);
}
module_exit(i2c_adap_imx_exit);

这部分是驱动的入口和退出函数，可以看到 I.MX6U 的 I2C 适配器驱动是个标准的 platform 驱动，由此可以看出，虽然 I2C 总线为别的设备提供了一种总线驱动框架，但是 I2C 适配器却是 platform 驱动。

1. i2c_imx_driver.of_match_table

既然是 platform 平台总线驱动，那么就和前面肯定是一样的，我们先看一下 i2c_imx_driver.of_match_table，可以看到它的值是 i2c_imx_dt_ids ：

static const struct of_device_id i2c_imx_dt_ids[] = {
	{ .compatible = "fsl,imx1-i2c", .data = &imx1_i2c_hwdata, },
	{ .compatible = "fsl,imx21-i2c", .data = &imx21_i2c_hwdata, },
	{ .compatible = "fsl,vf610-i2c", .data = &vf610_i2c_hwdata, },
	{ /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, i2c_imx_dt_ids);

这里就是和设备树进行匹配的匹配表啦，前面 i2c1 的属性 compatible ：

compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";

所以这里就可以匹配上了。

2. i2c_imx_driver. i2c_imx_probe

按照 platform 平台总线的逻辑，当 i2c 适配器和驱动匹配后就会调用 i2c_imx_driver. i2c_imx_probe 函数

static int i2c_imx_probe(struct platform_device *pdev)
{
	// ......
	// 调用 platform_get_irq 函数获取中断号。
	irq = platform_get_irq(pdev, 0);
	//......
	// 调用 platform_get_resource 函数从设备树中获取 I2C1 控制器寄存器物理基地址，也就是 0X021A0000。
	res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    // 获取到寄存器基地址以后使用 devm_ioremap_resource 函数对其进行内存映射，得到可以在 Linux 内核中使用的虚拟地址。
	base = devm_ioremap_resource(&pdev->dev, res);
	//......
	// NXP 使用 imx_i2c_struct 结构体来表示 I.MX 系列 SOC 的 I2C 控制器，这里使用 devm_kzalloc 函数来申请内存。
	phy_addr = (dma_addr_t)res->start;
	i2c_imx = devm_kzalloc(&pdev->dev, sizeof(*i2c_imx), GFP_KERNEL);
	//......
	/* Setup i2c_imx driver structure */
    // mx_i2c_struct 结构体要有个叫做 adapter 的成员变量， adapter 就是 i2c_adapter，这里初始化 i2c_adapter。
	strlcpy(i2c_imx->adapter.name, pdev->name, sizeof(i2c_imx->adapter.name));
	i2c_imx->adapter.owner		= THIS_MODULE;
	i2c_imx->adapter.algo		= &i2c_imx_algo; // 设置 i2c_adapter 的 algo 成员变量为 i2c_imx_algo，也就是设置 i2c_algorithm。
	i2c_imx->adapter.dev.parent	= &pdev->dev;
	i2c_imx->adapter.nr		= pdev->id;
	i2c_imx->adapter.dev.of_node	= pdev->dev.of_node;
	i2c_imx->base			= base;

	/* Get I2C clock */
	//......

	/* Request IRQ */
    //注册 I2C 控制器中断，中断服务函数为 i2c_imx_isr。
	ret = devm_request_irq(&pdev->dev, irq, i2c_imx_isr, IRQF_SHARED,
				pdev->name, i2c_imx);
	//......
	/* Set up clock divider */
    //设置 I2C 频率默认为 IMX_I2C_BIT_RATE = 100KHz，如果设备树节点设置了“clock-frequency”属性的话 I2C 频率就使用 clock-frequency 属性值。
	i2c_imx->bitrate = IMX_I2C_BIT_RATE;
	ret = of_property_read_u32(pdev->dev.of_node,
				   "clock-frequency", &i2c_imx->bitrate);
	if (ret < 0 && pdata && pdata->bitrate)
		i2c_imx->bitrate = pdata->bitrate;
	i2c_imx->clk_change_nb.notifier_call = i2c_imx_clk_notifier_call;
	clk_notifier_register(i2c_imx->clk, &i2c_imx->clk_change_nb);
	i2c_imx_set_clk(i2c_imx, clk_get_rate(i2c_imx->clk));

	/* Set up chip registers to defaults */
    // 设置 I2C1 控制的 I2CR 和 I2SR 寄存器。
	imx_i2c_write_reg(i2c_imx->hwdata->i2cr_ien_opcode ^ I2CR_IEN,
			i2c_imx, IMX_I2C_I2CR);
	imx_i2c_write_reg(i2c_imx->hwdata->i2sr_clr_opcode, i2c_imx, IMX_I2C_I2SR);

	//......
	/* Add I2C adapter */
    //调用 i2c_add_numbered_adapter 函数向 Linux 内核注册 i2c_adapter。
	ret = i2c_add_numbered_adapter(&i2c_imx->adapter);
	//......
	/* Init DMA config if supported */
    //申请 DMA， 看来 I.MX 的 I2C 适配器驱动采用了 DMA 方式。
	i2c_imx_dma_request(i2c_imx, phy_addr);

	return 0;   /* Return OK */
	//.......
}

i2c_imx_probe 函数主要的工作就是一下两点：①、初始化 i2c_adapter，设置 i2c_algorithm 为 i2c_imx_algo，最后向 Linux 内核注册 i2c_adapter。②、初始化 I2C1 控制器的相关寄存器。

3. i2c_imx_algo

我们来看一下 i2c_imx_probe() 函数的 1084 行：

i2c_imx->adapter.algo		= &i2c_imx_algo;

这里是在设置 i2c_adapter 的 algo 成员变量为 i2c_imx_algo ，也就是设置 i2c_algorithm。

static const struct i2c_algorithm i2c_imx_algo = {
	.master_xfer	= i2c_imx_xfer, // 完成与 I2C 设备通信的
	.functionality	= i2c_imx_func, // functionality 用于返回此 I2C 适配器支持什么样的通信协议
};

前面我们就知道 i2c_algorithm 中的关键函数 i2c_algorithm.master_xfer() 用于产生 i2c 访问周期需要的 start stop ack 信号，以 i2c_msg（即 i2c 消息）为单位发送和接收通信数据。在这里就对应 i2c_imx_algo.i2c_imx_xfer()：

static int i2c_imx_xfer(struct i2c_adapter *adapter,
						struct i2c_msg *msgs, int num)
{
	//......
	/* Start I2C transfer 开启 I2C 通信 */
	result = i2c_imx_start(i2c_imx);
	//......
	/* read/write data */
	for (i = 0; i < num; i++) {
		if (i == num - 1)
			is_lastmsg = true;

		if (i) {
			dev_dbg(&i2c_imx->adapter.dev,
				"<%s> repeated start\n", __func__);
			temp = imx_i2c_read_reg(i2c_imx, IMX_I2C_I2CR);
			temp |= I2CR_RSTA;
			imx_i2c_write_reg(temp, i2c_imx, IMX_I2C_I2CR);
			result = i2c_imx_bus_busy(i2c_imx, 1);
			if (result)
				goto fail0;
		}
		dev_dbg(&i2c_imx->adapter.dev,
			"<%s> transfer message: %d\n", __func__, i);
		/* write/read data */
#ifdef CONFIG_I2C_DEBUG_BUS
		//......
#endif
		if (msgs[i].flags & I2C_M_RD)
			result = i2c_imx_read(i2c_imx, &msgs[i], is_lastmsg);
		else {
			if (i2c_imx->dma && msgs[i].len >= DMA_THRESHOLD)
				result = i2c_imx_dma_write(i2c_imx, &msgs[i]);
			else
				result = i2c_imx_write(i2c_imx, &msgs[i]);
		}
		if (result)
			goto fail0;
	}

fail0:
	/* Stop I2C transfer 停止 I2C 通信 */
	i2c_imx_stop(i2c_imx);
	//......
	return (result < 0) ? result : num;
}

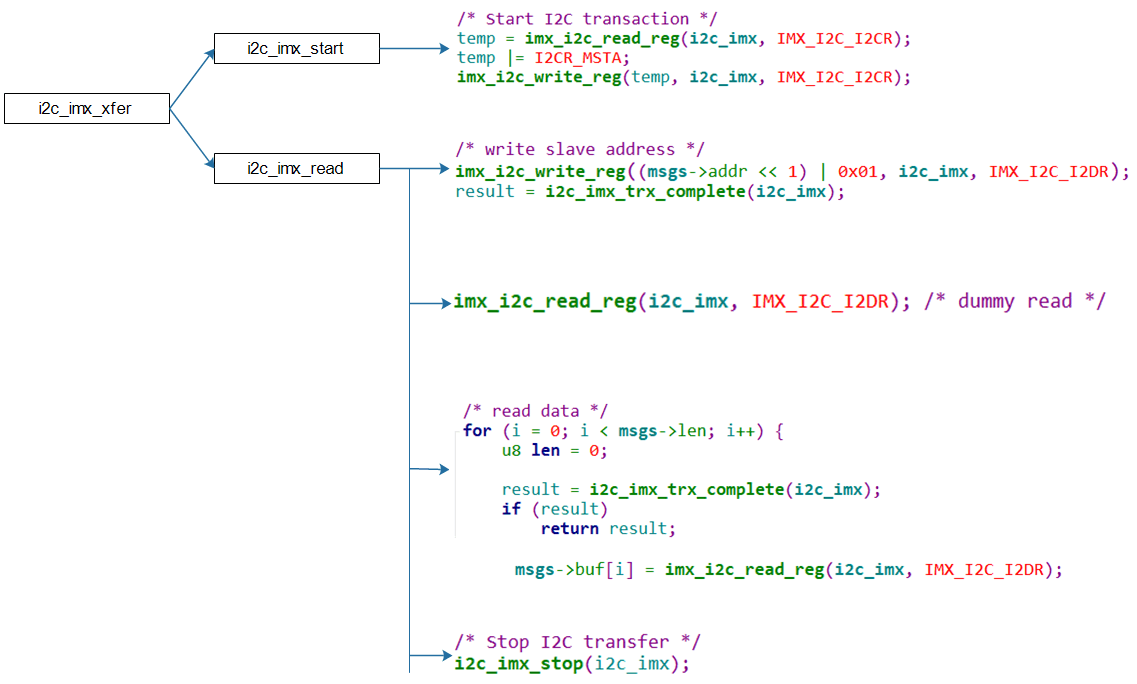

这里涉及到这几个函数：i2c_imx_start、 i2c_imx_read、 i2c_imx_write 和 i2c_imx_stop()，这里就是和裸机中 i2c 的驱动是一样的了，可以参考 20_i2c/01_i2c_demo/bsp/i2c/bsp_i2c.c · 苏木/imx6ull-bare-demo - 码云 - 开源中国这个 demo 中的 i2c 外设的操作进行理解。不过这里都是物理 I2C 的操作，并不是用 GPIO 模拟的，所以都是在操作 I2C 外设相关寄存器。

4. i2c_adapter 注册/注销函数

4.1 i2c_add_adapter()

int i2c_add_adapter(struct i2c_adapter *adapter)
{
	//......
}

4.2 i2c_add_numbered_adapter()

int i2c_add_numbered_adapter(struct i2c_adapter *adap)
{
	//......
}

4.3 i2c_del_adapter()

void i2c_del_adapter(struct i2c_adapter *adap)
{
	//......
}

四、编写一个虚拟的 i2c_adapter

参考伟东山的教程源码：Linux-doc_and_source_for_drivers/IMX6ULL/source/04_I2C/06_i2c_adapter_virtual_ok at master · 100askTeam/Linux-doc_and_source_for_drivers · GitHub

1. 设备树

在设备树根节点里构造 I2C Bus 节点：

/ {
	i2c-bus-virtual {
		 compatible = "alpha,i2c-bus-virtual";
	};
};

这个其实就相当于 i2c_adapter 的设备。

2. 适配器的驱动

2.1 要做哪些？

前面我们知道 I2C 适配器驱动是个标准的 platform 驱动，所以这里其实就按照 platform 驱动的编写流程，进行分配、设置、注册 platform_driver 结构体即可。核心是 probe 函数，它要做这几件事：

根据设备树信息设置硬件(引脚、时钟等)
分配、设置、注册 i2c_apdater，i2c_apdater 的核心是 master_xfer 函数，它的实现取决于硬件，大概代码如下

static int xxx_master_xfer(struct i2c_adapter *adapter,
						struct i2c_msg *msgs, int num)
{
    for (i = 0; i < num; i++) {
        struct i2c_msg *msg = msgs[i];
        {
        	// 1. 发出 S 信号: 设置寄存器发出 S 信号
            CTLREG = S;

            // 2. 根据 Flag 发出设备地址和 R/W 位: 把这 8 位数据写入某个 DATAREG 即可发出信号
            //    判断是否有 ACK

            if (!ACK)
                return ERROR;
            else {
	            // 3. read / write
	            if (read) {
                    STATUS = XXX; // 这决定读到一个数据后是否发出 ACK 给对方
                    val = DATAREG; // 这会发起 I2C 读操作
                } else if(write) {
                    DATAREG = val; // 这会发起 I2C 写操作
                    val = STATUS;  // 判断是否收到 ACK
                    if (!ACK)
                        return ERROR;
                }
            }
            // 4. 发出 P 信号
            CTLREG = P;
        }
    }

    return i;
}

2.2 i2c_adapter 框架

框架代码可以看这里：30_i2c_subsystem/02_i2c_adapter_virtual/drivers_demo/sdriver_demo.c，更新设备树，然后加载驱动，我们用 i2cdetect 列出所有的 i2c 总线：

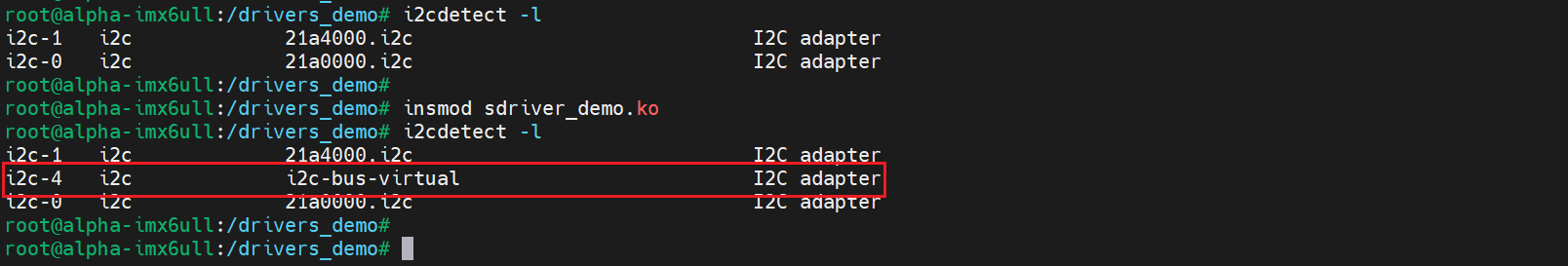

shell

i2cdetect -l

注意：不同的板子上，i2c-bus-virtual 的总线号可能不一样，上图中总线号是 4。

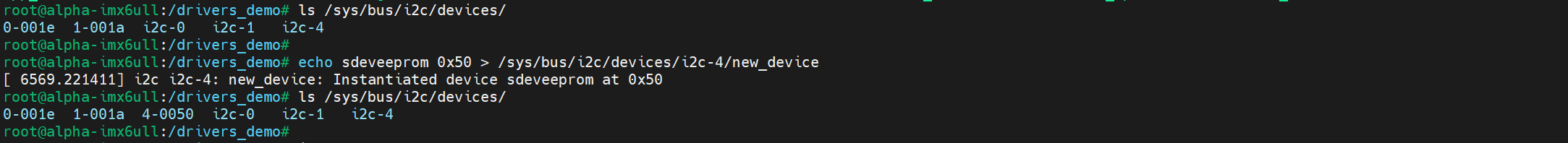

我们在这个总线上创建一个 i2c 设备：

shell

echo sdeveeprom 0x50 > /sys/bus/i2c/devices/i2c-4/new_device

发现也是可以的。

2.3 模拟一个 EEPROM

在前面完成的虚拟的 I2C_Adapter 驱动框架里，只要实现了其中的 master_xfer 函数，这个 I2C Adapter 就可以使用了。在 master_xfer 函数里，我们模拟一个 EEPROM，思路如下：

分配一个 512 字节的 buffer，表示 EEPROM
对于 slave address 为 0x50 的 i2c_msg，解析并处理

对于写：把 i2c_msg 的数据写入 buffer。对于读：从 buffer 中把数据写入 i2c_msg。

对于 slave address 为其他值的 i2c_msg，返回错误

完整的 demo 看这里：30_i2c_subsystem/03_i2c_adapter_virtual_ok

3. 模拟 EEPROM 示例

3.1 demo 源码

demo 源码看这里：30_i2c_subsystem/03_i2c_adapter_virtual_ok

3.2 测试结果

更新开发板中的设备树，然后应该可以 i2c/devices/ 在看到对应的 i2c 适配器：

然后我们使用 i2c-tools 进行测试：

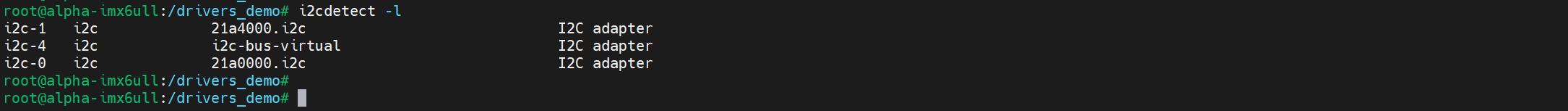

列出 I2C 总线

i2cdetect -l

结果类似下列的信息：

注意：不同的板子上，i2c-bus-virtual 的总线号可能不一样，上问中总线号是 4。

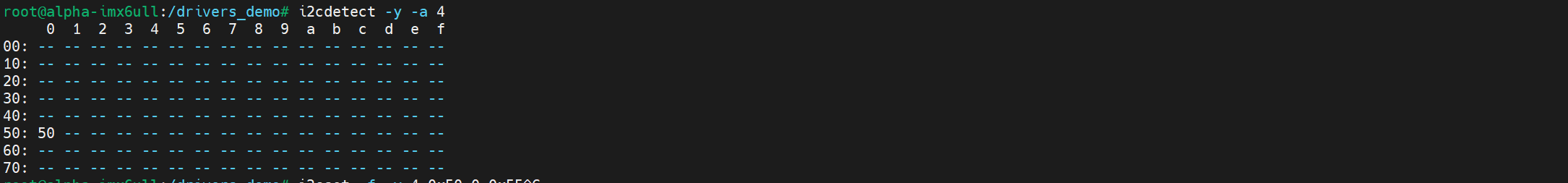

检查虚拟总线下的 I2C 设备

shell

# 假设虚拟 I2C BUS 号为 4
i2cdetect -y -a 4

这里似乎并不需要自己创建设备。

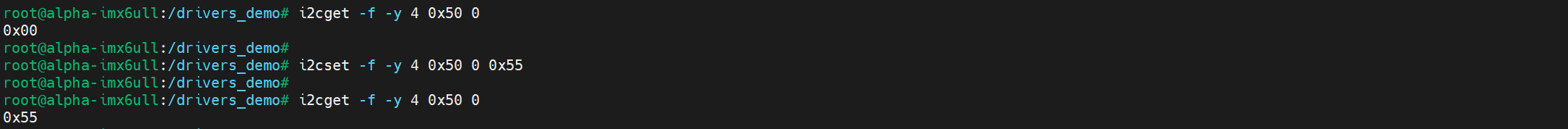

读写模拟的 EEPROM

shell

i2cset -f -y 4 0x50 0 0x55   # 假设虚拟 I2C BUS 号为 4 往 0 地址写入 0x55
i2cget -f -y 4 0x50 0        # 读 0 地址

参考资料：
【驱动】linux 下 I2C 驱动架构全面分析 - Leo.cheng - 博客园
Linux i2c 子系统(一) _动手写一个 i2c 设备驱动_Linux 编程_Linux 公社-Linux 系统门户网站
I2C 子系统–mpu6050 驱动实验野火嵌入式 Linux 驱动开发实战指南——基于 i.MX6ULL 系列文档
【I2C】Linux 使用 GPIO 模拟 I2C_i2c dts 配置-CSDN 博客
Linux 内核驱动：gpio 模拟 i2c 驱动_i2c-gpio-CSDN 博客
