LV020-YUV的格式
一、YUV采样模式
1. 采样模式有哪些？
1.1 四种采样模式

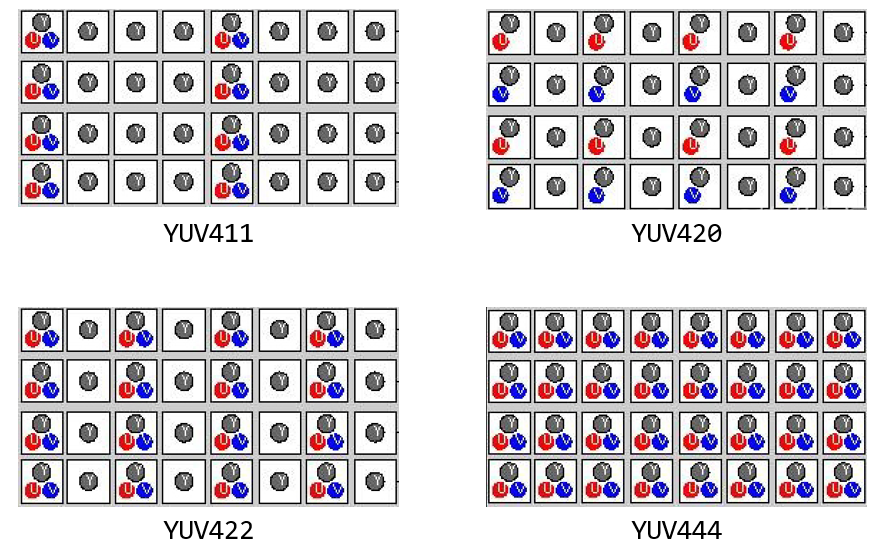

YUV 有 4 种采样模式：
- YUV4:4:4 ，表示完全采样，一个像素 占 3 个字节。
- YUV4:2:2，表示2:1的水平采样，垂直完全采样，平均一个像素占 2 个字节。
- YUV4:2:0，表示2:1的水平采样，垂直2:1采样，平均一个像素占 1.5 个字节。
- YUV4:1:1，表示4:1的水平采样，垂直完全采样，但是这种我只是在维基百科的词条中看到有，实际并没有接触过。

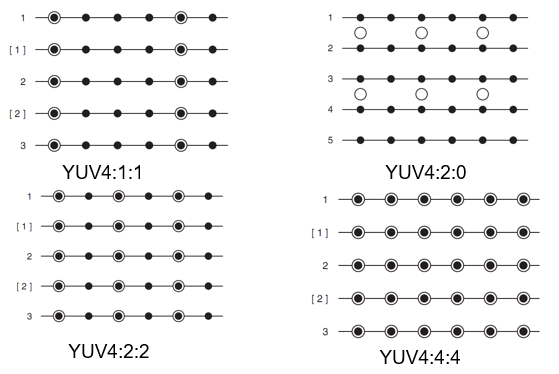

这几个数字怎么读？ 可以拿“4 个像素宽、2 个像素高”的参照块来对：
- 第 1 个数字 4：参照块的宽度，也就是这一宽度里的 Y 采样数；
- 第 2 个数字：第一行里色度的采样数（4 = 和 Y 一样多，2 = 减半，1 = 减到四分之一）；
- 第 3 个数字：第二行里色度的采样数（和第二个数字相同 ⇒ 垂直方向不减少；是 0 ⇒ 第二行不再单独采样色度）。
对照着看就很清楚了：
- 4:4:4 → 4/4，两行都跟 Y 一样密，每个像素都有自己的 UV；
- 4:2:2 → 2/2，两行都只有水平方向减半，左右相邻的 2 个像素共用一组 UV；
- 4:2:0 → 2/0，水平减半、第二行不再单独采样，折算下来就是 2x2 的 4 个像素共用一组 UV；
- 4:1:1 → 1/1，两行都只有水平方向减到四分之一，左右相邻的 4 个像素共用一组 UV。
4:2:0 里的这个 “0” 要特别注意：它只是说第二行不再单独采一份色度（直接复用第一行采出来的那一份），并不是“第二行不采样”，更不是“第二行只采另一种色度分量”。网上不少把 4:2:0 讲成“一行只采 U、一行只采 V”的说法，就是把这两件事搞混了。
主流的采样模式就是前面三种，YUV444、YUV422和YUV420。让多个 Y 分量共用一组 UV，既极大地节省了空间，又不太损失质量；之所以可以这样，核心原因在于人眼的生理特性：
（1）人眼对亮度（Y）的敏感度远高于对色度（U/V）的敏感度
- 亮度分量（Y）包含图像的细节信息，人眼对此非常敏感
- 色度分量（U/V）包含颜色信息，人眼对此相对不敏感
（2）视觉感知的不对称性
- 人眼能够分辨出微小的亮度变化，但对颜色的细微变化不敏感
- 即使大幅减少色度信息，人眼也很难察觉到明显的质量损失
1.2 图片示例
我们可以准备一张图片，使用FFmpeg转换一下，分别得到YUV444、YUV422和YUV420格式的图片，方便后面分析。可以直接在这里下载：yuv-picture.zip：
我们也可以自己找一张jpg图片，转换一下，相关命令如下所示：
ffmpeg.exe -i juren.jpg -s 1920x1080 -pix_fmt yuvj444p juren_yuv_444.yuv
ffmpeg.exe -i juren.jpg -s 1920x1080 -pix_fmt yuvj422p juren_yuv_422.yuv

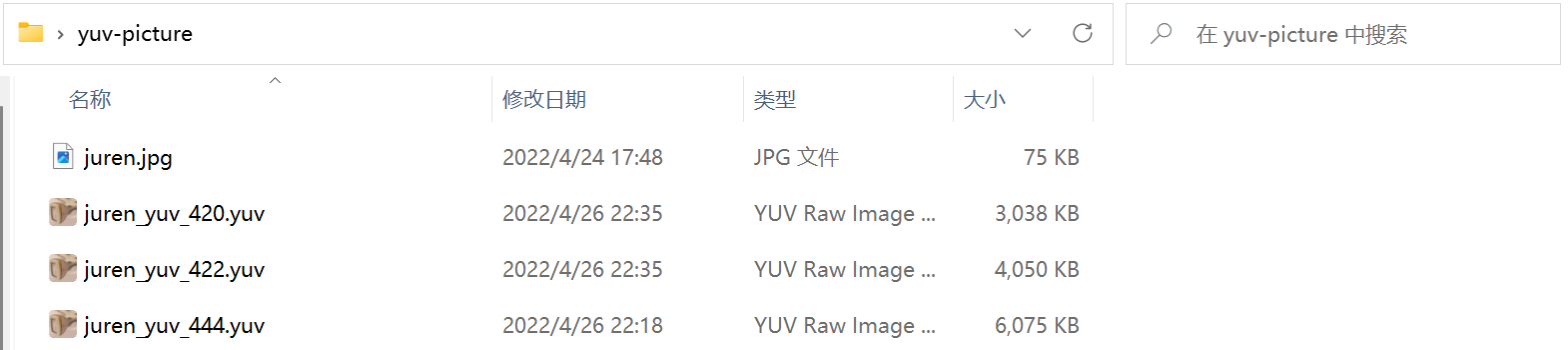

ffmpeg.exe -i juren.jpg -s 1920x1080 -pix_fmt yuvj420p juren_yuv_420.yuv从上图可以看到，yuv420 比 yuv444 的 数据量少了一半，我们用 7yuv 看一下图片质量的差异：

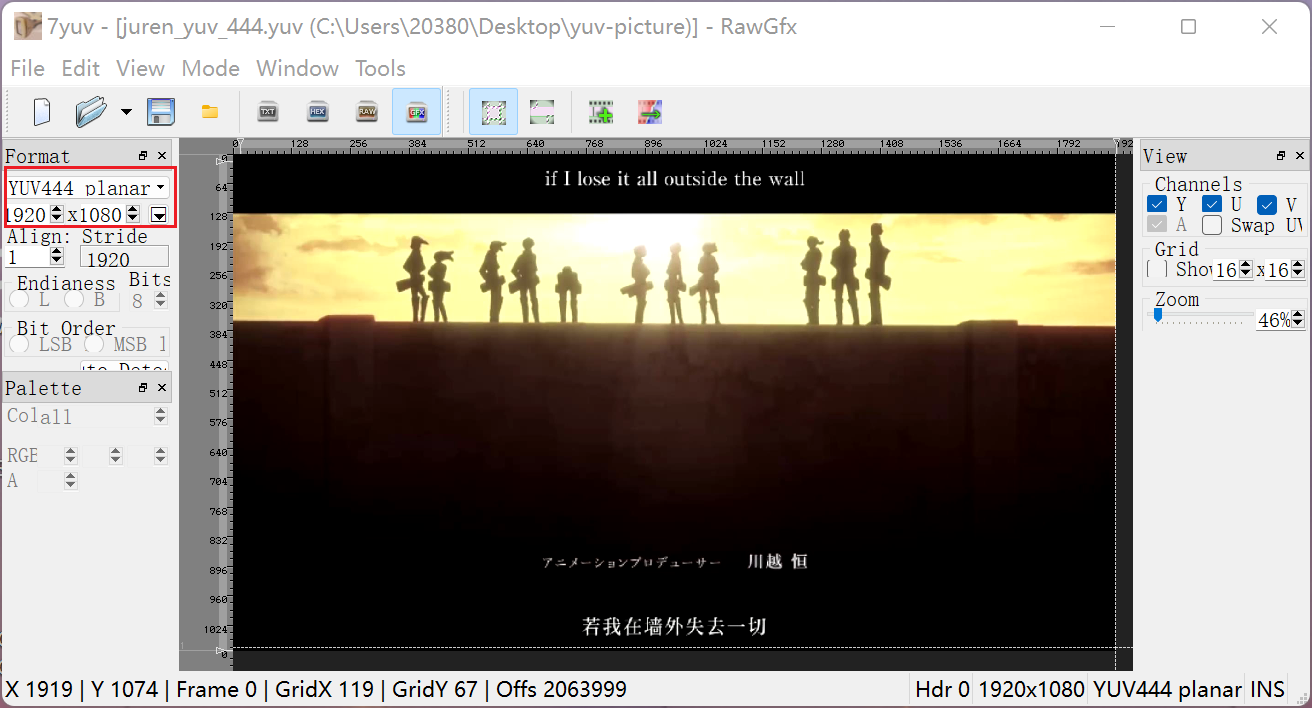

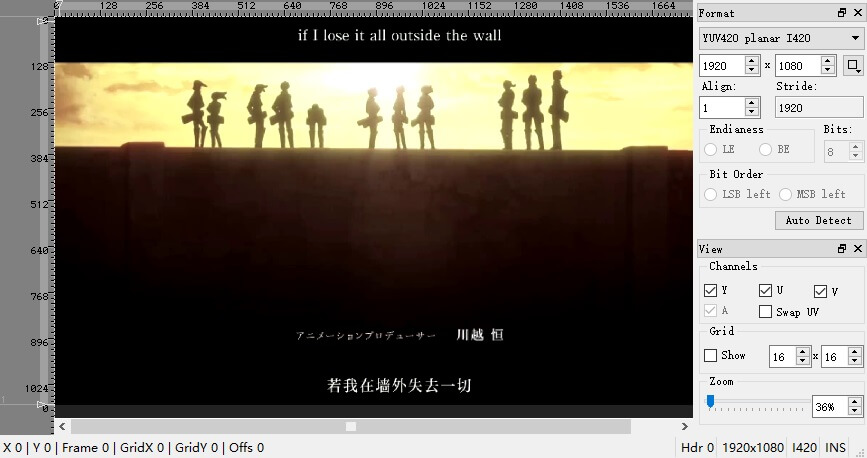

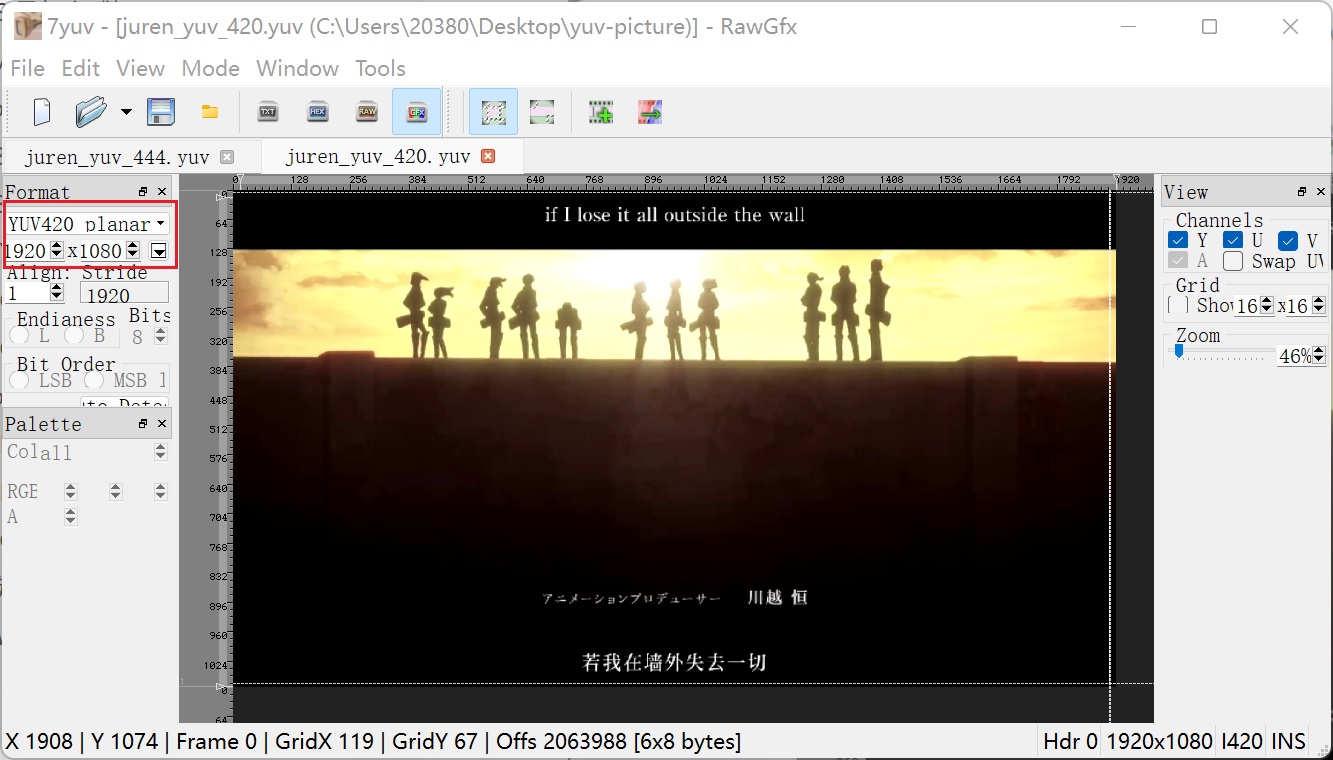

juren_yuv_444.yuv（注意格式那里选YUV444 planar） | juren_yuv_420.yuv（注意格式那里选YUV420 planar I420） |
观察上面两张图，至少我是没有觉察到有什么变化，所以重点：YUV420 比 YUV444 少了一半数据，视觉体验几乎没有变化。
2. 不同采样模式
2.1 YUV444
YUV 4:4:4 采样，意味着 Y、U、V 三个分量的采样比例相同，因此在生成的图像里，每个像素的三个分量信息完整，都是 8 bit，也就是一个字节。
这种格式占用空间最大，每个像素点都有一个 Y 分量 + 一个 U 分量 + 一个 V 分量，所以和 RGB 一样，每个像素点占用 3 个字节！不过 UV 的存放顺序不一样时，又会派生出不同的格式，这就属于“存储格式”的范畴了，后面再说。

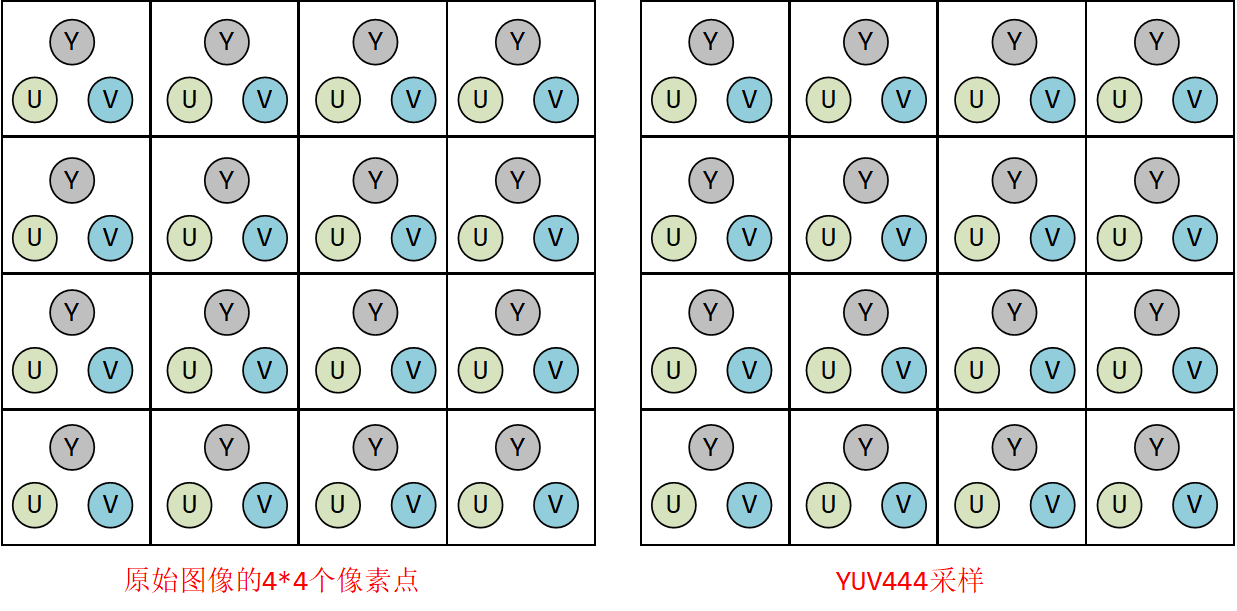

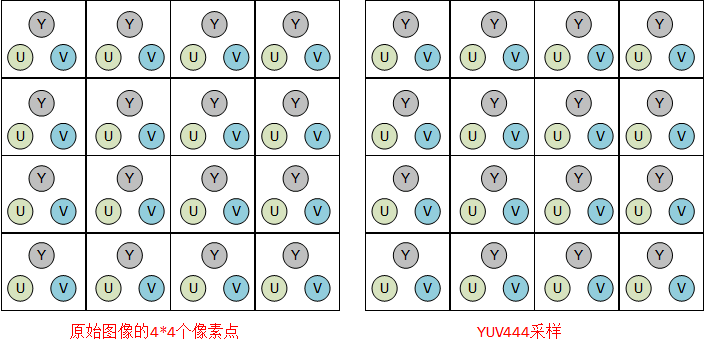

如上图所示，YUV444 就是每个像素点都包含了三个完整的 YUV 分量，也就是每个 Y 都单独配一组自己的 UV，所以
单个像素点占用的空间为: pixel = 1Byte(Y) + 1Byte(U) + 1Byte(V) = 3Byte
一帧图像占用的空间为 : frameSize = (frameWidth * frameHeight * 3)Byte举个例子 ：
假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
那么采样的码流为：Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3
最后映射出的像素点依旧为 [Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
不存在共用：每个像素都保留自己的 U、V，所以数据量最大。
2.2 YUV422
YUV 4:2:2 采样，意味着 U、V 分量各自只有 Y 分量采样数的一半（也就是水平方向 2:1 采样、垂直方向不减少）。如果水平方向有 10 个像素点，那么会采样 10 个 Y 分量，而 U、V 各只采样 5 个，即 5 组 UV。

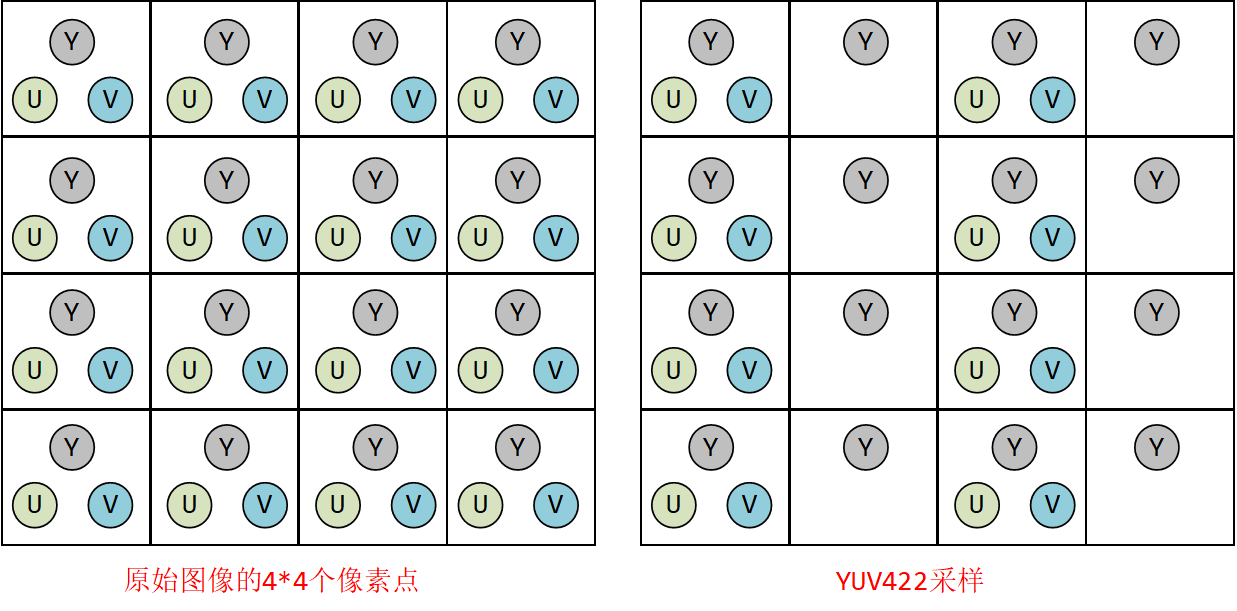

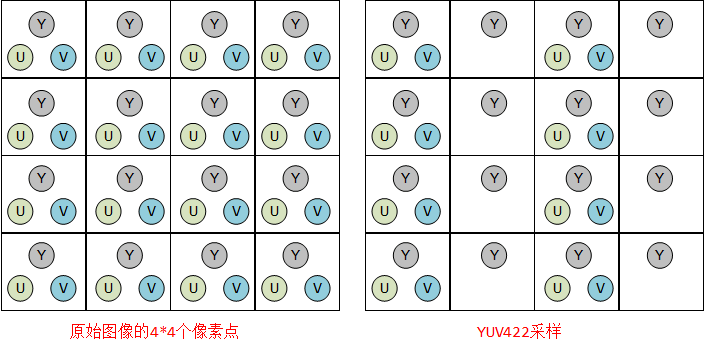

也就是说，左右相邻的两个 Y 共用一组 UV（一组 U + V），如上图所示：
单个像素点占用的空间为: pixel = 1Byte(Y) + 1Byte(U)/2 + 1Byte(V)/2 = 2Byte
一帧图像占用的空间为 : frameSize = (frameWidth * frameHeight * 2)Byte举个例子 ：
假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
那么采样的码流为：Y0 U0 Y1 V1 Y2 U2 Y3 V3
其中，每个像素点都会采样 Y 分量，而 U、V 分量都是隔一个像素采一次。这里写成 Y0 U0 Y1 V1 是为了和后文 Packed 的存储顺序对上，下标只表示这个值采自哪个位置——U0 和 V1 这一对代表的是 Y0、Y1 这两个像素，而不是“U 只属于 Y0、V 只属于 Y1”。
最后映射出的像素点为 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]
采样的码流映射为像素点，还是要满足每个像素点有 Y、U、V 三个分量。但是可以看到，第一和第二像素点公用了 U0、V1 分量，第三和第四个像素点公用了 U2、V3 分量，这样就节省了图像空间。一张 1280 x 720 大小的图片，在 YUV 4:2:2 采样时的大小为：
(1280x720x8 + 1280x720x8x0.5 + 1280x720x8x0.5) / 8 / 1024 / 1024 = 1.76M可以看到 YUV 4:2:2 采样的图像比 RGB 模型图像节省了三分之一的存储空间，在传输时占用的带宽也会随之减少。
2.3 YUV420
这个格式也是应用最广泛的，视频会议、数字电视、DVD 都用的 YUV420 格式。4:2:0 并不是指只采样 U 分量而不采样 V 分量；按前面说的读法，它就是“水平减半 + 第二行不再单独采样”，所以 U、V 在水平和垂直两个方向上的采样率都只有 Y 的一半：2x2 的 4 个 Y 像素对应 1 个 U 和 1 个 V，U、V 在横向、纵向都是隔一个像素才采一次样，而不是“某一行只采 U、另一行只采 V”。

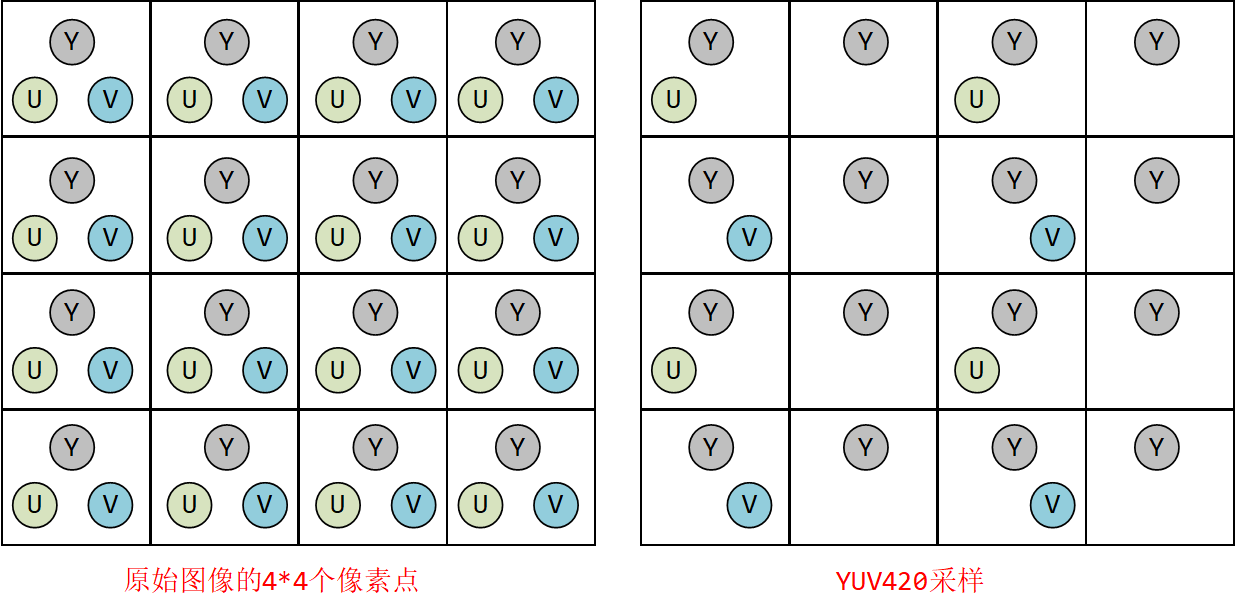

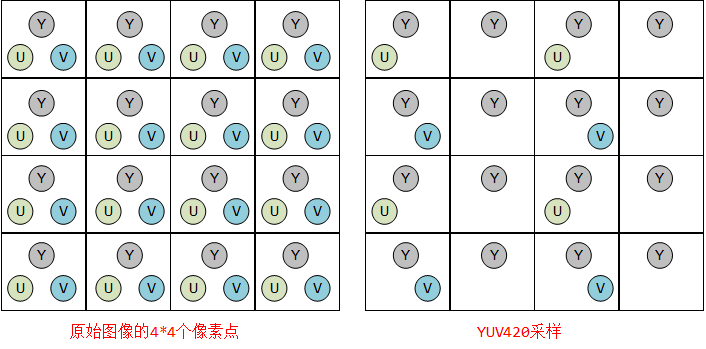

如上图所示，4x4 的像素点里，Y 分量是 16 个，而 U、V 分量各只有 4 个，每个 2x2 的像素块共用一组 UV（图中把 U、V 分别标在上下两行，只是为了在一个 2x2 块里同时展示这两个分量；实际采样时 U、V 落在同一个采样格点上，只是这个格点相对 Y 网格的位置在不同标准里略有差异）。所以四个像素点才能包含一组完整的 YUV 信息：
第一行的第 1、第 2 像素，第二行的第 1、第 2 像素（也就是一个 2x2 的像素块）共用一组 UV，以此类推。为什么不是第一行的第 1~4 个像素共享一组 UV？因为 4:2:0 的色度在垂直方向上同样做了 2:1 采样，纵向也要隔一个像素才采一次，所以必须是 2x2 的块共用一组 UV，而不是同一行里的 4 个像素共用。所以四个 Y 分量共用一组 UV 分量：
单个像素点占用的空间为: pixel = 1Byte(Y) + 1Byte(U)/4 + 1Byte(V)/4 = 1.5Byte
一帧图像占用的空间为 : frameSize = (frameWidth * frameHeight * 1.5)Byte举个例子 ：
假设图像像素为：
[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3] [Y4 U4 V4]、[Y5 U5 V5]、[Y6 U6 V6]、[Y7 U7 V7]
那么采样的数据为：Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7（8 个 Y 分量）+ U0 U2（2 个 U 分量）+ V0 V2（2 个 V 分量）
其中，每个像素点都会采样 Y 分量，而 U、V 分量在横向、纵向上都是隔一个像素才采一次，也就是每个 2x2 的像素块共用一组 UV。
最后映射出的像素点为：
[Y0 U0 V0]、[Y1 U0 V0]、[Y2 U2 V2]、[Y3 U2 V2] [Y4 U0 V0]、[Y5 U0 V0]、[Y6 U2 V2]、[Y7 U2 V2]
这 4 个像素共用到的 1 个 U（V）值是代表这 4 个像素的，至于怎么由 4 个像素的 U（V）值算出这一个值，其实有好几种算法：
（1）平均值，4 个像素的 U 值加起来除以 4。
（2）加权，例如，第一第二个像素的 U 权重大点，第三第四个像素的 U 权重小一点。
（3）直接丢弃第二、第三、第四个像素的 U 值，只取第一个像素的 U 值。V 值同理。
上面例子里为了直观，用的就是第（3）种：直接取 2x2 块里左上角那个像素的 U、V 值。
一张 1280 * 720 大小的图片，在 YUV 4:2:0 采样时的大小为：
(1280 x 720 x 8 + 1280 x 720 x 0.25 x 8 x 2）/ 8 / 1024 / 1024 = 1.32 MB可以看到 YUV 4:2:0 采样的图像比 RGB 模型图像节省了一半的存储空间，因此它也是比较主流的采样方式。
3. 总结
 |  |
如上图所示：
| YUV格式 | 每个像素所占字节数 | 谁和谁共用一组 UV |
|---|---|---|
| YUV444 | pixel_size=1Byte(Y)+1Byte(U)+1Byte(V)=3Byte | 每个 Y 单独一组 UV |
| YUV422 | pixel_size=[2Byte(Y)+1Byte(U)+1Byte(V)]/2=2Byte | 同一行左右相邻的 2 个 Y 共用一组 |
| YUV420 | pixel_size=[4Byte(Y)+1Byte(U)+1Byte(V)]/4=1.5Byte | 上下左右 2x2 的 4 个 Y 共用一组 |
| YUV411 | pixel_size=[4Byte(Y)+1Byte(U)+1Byte(V)]/4=1.5Byte | 同一行左右相邻的 4 个 Y 共用一组 |
顺带一提：YUV411 和 YUV420 每个像素都占 1.5 字节，区别在于色度是在横向减少的（411：一行里 4 个像素共用一组 UV），还是横竖都减少（420：2x2 的 4 个像素共用一组 UV）。
二、存储格式
1. 有哪些格式？

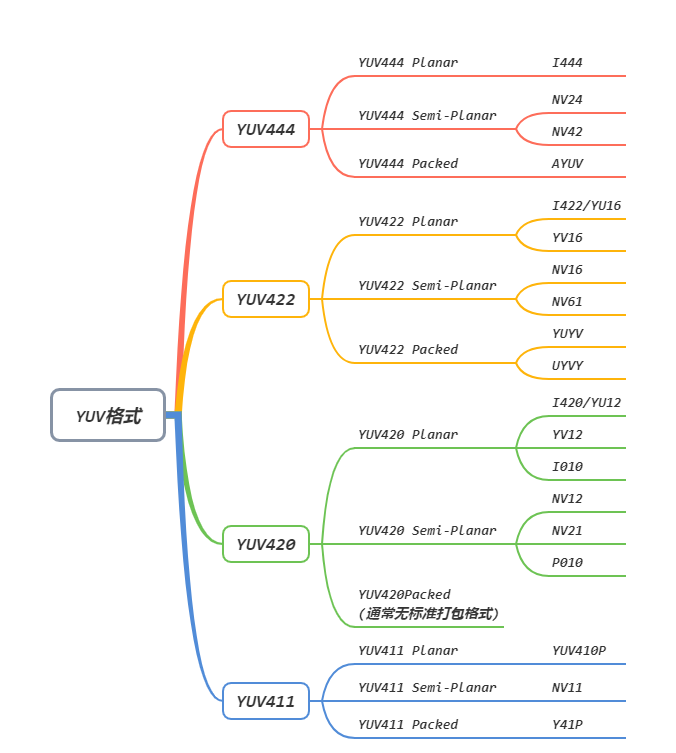

上面了解了采样模式了，那采样结束肯定需要存储的啊，怎么存？YUV存储方式主要分为三种：打包格式（Packed formats） 、平面格式（Planar formats）和半平面（semi-Planar）。
| 存储格式 | 说明 |
| P：Planar | 按平面分开存放，先把Y存完，再存U，再存V，就是先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V，即YYY UUU VVV 这样 |
| SP：semi-Planar | 按半平面存放，只有Y是一个平面，UV数据共用一个平面，UV分量交叉存储。 |
| Packed | 打包格式，就是把YUV三种分量按顺序存储，即YUV YUV YUV ... 这样 |
所以不同的采样方式加上不同的存储方式就会有多种不同的YUV编码方式。
2. 常用的格式
2.1 YUV420
YUV420是使用很多的，它结合不同的存储方式，常用的会有YUV420P和YUV420SP。
2.1.1 YUV420P
YUV420P属于YUV420采样，Planar存储，它又会分为I420（也叫YU12）、YV12两种，I420 和 YV12 格式都属于 YUV 420P 类型，即先存储 Y 分量，再存储 U、V 分量，区别在于：I420 是先 Y 再 U 后 V，而 YV12 是先 Y 再 V 后 U 。

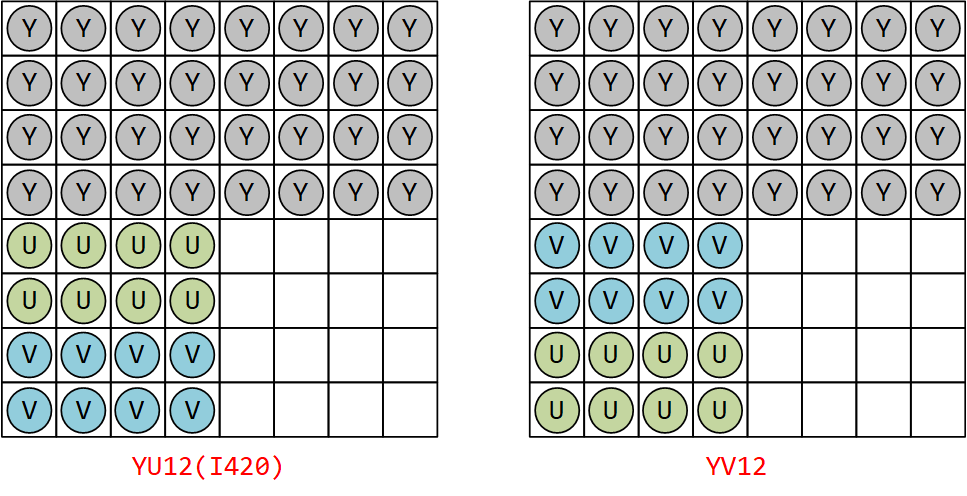

I420（属于 YUV 420 Planar） I420 是 YUV 420 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.25 长度的 U， 最后是 w * h * 0.25 长度的 V，总长度为 w * h * 1.5。
YV12（属于 YUV 420 Planar） YV12 是 YUV 420 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.25 长度的 V， 最后是 w * h * 0.25 长度的 U，总长度为 w * h * 1.5。与 I420 不同的是，YV12 是先 V 后 U。
2.1.2 YUV420SP
YUV420SP属于YUV420采样，semi-Planar存储，分为NV12、NV21，YUV420先存储了 Y 分量，但接下来并不是再存储所有的 U 或者 V 分量，而是把 UV 分量交替连续存储。NV12 在 iOS 的相机数据里很常见，它的存储顺序是先存 Y 分量，再 UV 进行交替存储。NV21 在安卓的相机数据里很常见，它的存储顺序是先存 Y 分量，再 VU 交替存储。

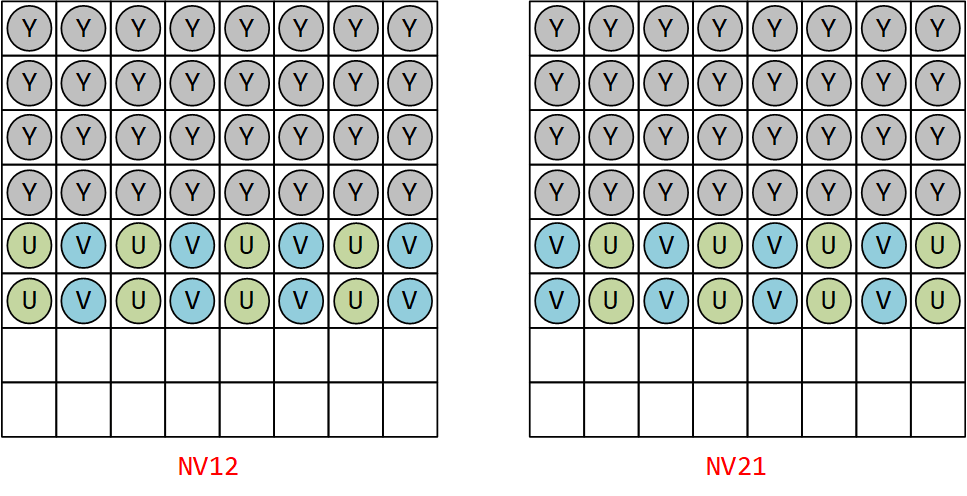

NV12（属于 YUV 420 Semi-Planar） NV12 是 YUV 420 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 U 开始。总长度为 w * h * 1.5。
NV21（属于 YUV 420 Semi-Planar） NV21 是 YUV 420 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，与 NV12 不同的是，UV 在排列的时候，从 V 开始。总长度为 w * h * 1.5。
2.2 YUV422
2.2.1 YUV422P

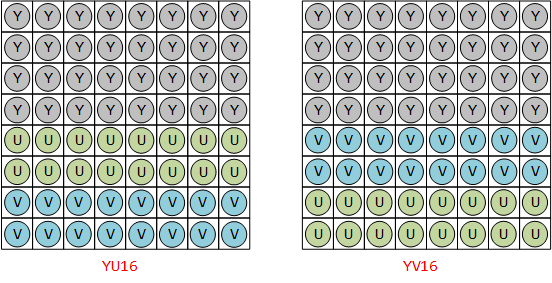

YUV422P属于YUV422采样，它的存储格式是Planar，分I422（也叫YU16）和YV16两种：

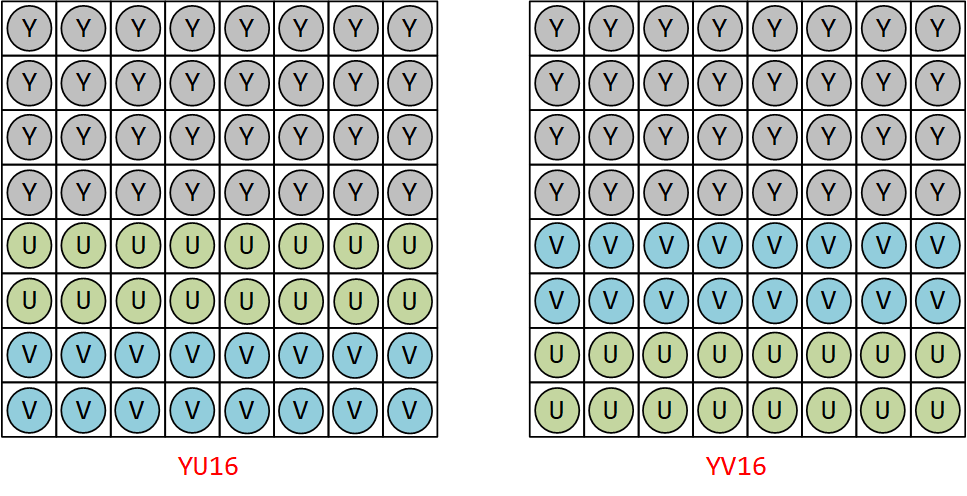

I422（属于 YUV 422 Planar，也叫YU16） I422 是 YUV 422 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.5 长度的 U， 最后是 w * h * 0.5 长度的 V，总长度为 w * h * 2。
YV16（属于 YUV 422 Planar） YV16 是 YUV 422 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.5 长度的 V， 最后是 w * h * 0.5 长度的 U，总长度为 w * h * 2。与 I422 不同的是，YV16 是先 V 后 U。
2.2.2 YUV422SP
YUV422SP 属于YUV422采样，分为NV16、NV61两种：

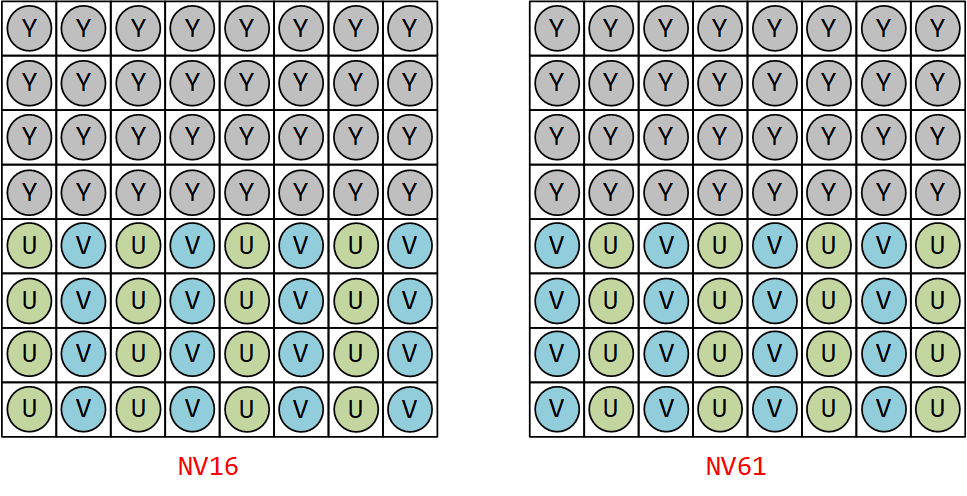

NV16（属于 YUV 422 Semi-Planar） NV16 是 YUV 422 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 U 开始。总长度为 w * h * 2。
NV61（属于 YUV 422 Semi-Planar） NV61 是 YUV 422 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 V 开始。总长度为 w * h * 2。
2.2.3 Packed格式

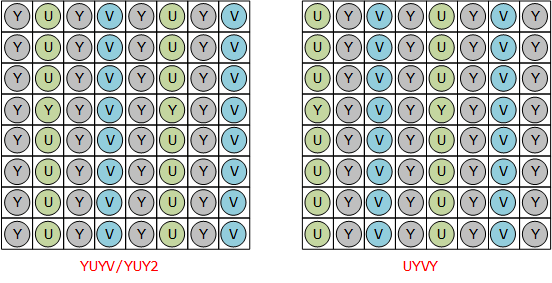

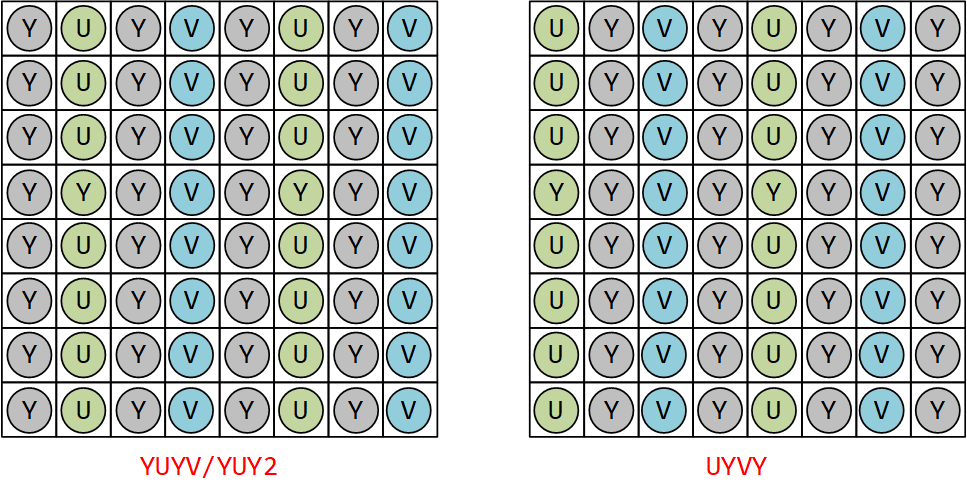

YUYV（也写作 YUY2，属于 YUV 422 Interleaved） YUYV 属于 YUV 422 Interleaved 的一种。事实上，Interleaved 是属于 Packed 的，但是在 422 中，用 Interleaved 更加形象一些。在 Packed 内部，YUV 的排列顺序是 Y U Y V，两个 Y 共用一组 UV。
UYVY（属于 YUV 422 Interleaved） UYVY 属于 YUV 422 Interleaved 的一种。在 Packed 内部，YUV 的排列顺序是 UYVY，两个 Y 共用一组 UV。
三、总结
其中打包格式（如YUYV）多见于老旧采集设备，现代系统已逐步淘汰。其实用的多的还是YUV420，其中NV12，NV21较为常见。
四、YUV图片数据分析
YUV 这种格式的文件，不像 BMP 文件，BMP 虽然里面也是 RGB 的裸数据，但是 BMP 里面有一些头数据，宽高什么的。
但是 YUV文件格式，没有头信息，没有宽高信息，所以用 7yuv 打开 YUV 文件的时候，需要指定宽高，要指定采样格式是 4:4:4。如果我们有一个 YUV图片，但是忘记了 它的宽高跟采样格式，那就无法正常显示这个 YUV图片。
所以，YUV图片文件除了 原始的像素数据，什么都没有的。由于 4:4:4 跟 RGB24 一样，每个像素占 3 字节，图片宽高是 1920x1080 ，所以这个 YUV图片的大小如下：
SIZE=1920x1080x3=6075KB可以看到，它的大小确实也是6075KB左右：

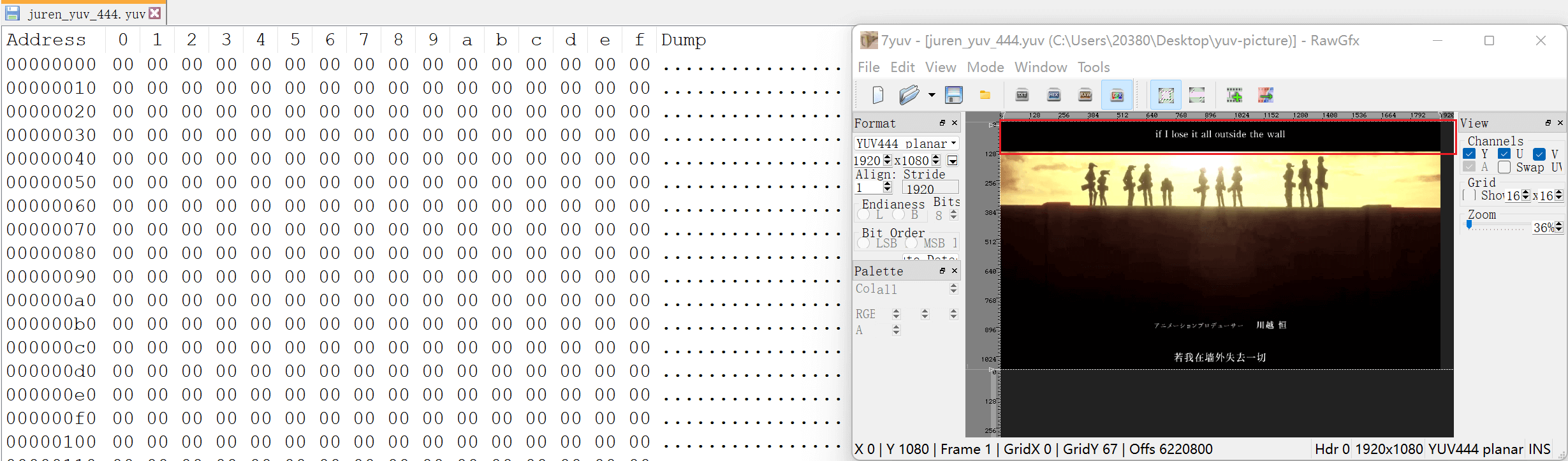

我们用Notepad++打开juren_yuv_444.yuv文件，这里还需要用插件来查看十六进制数据才行。

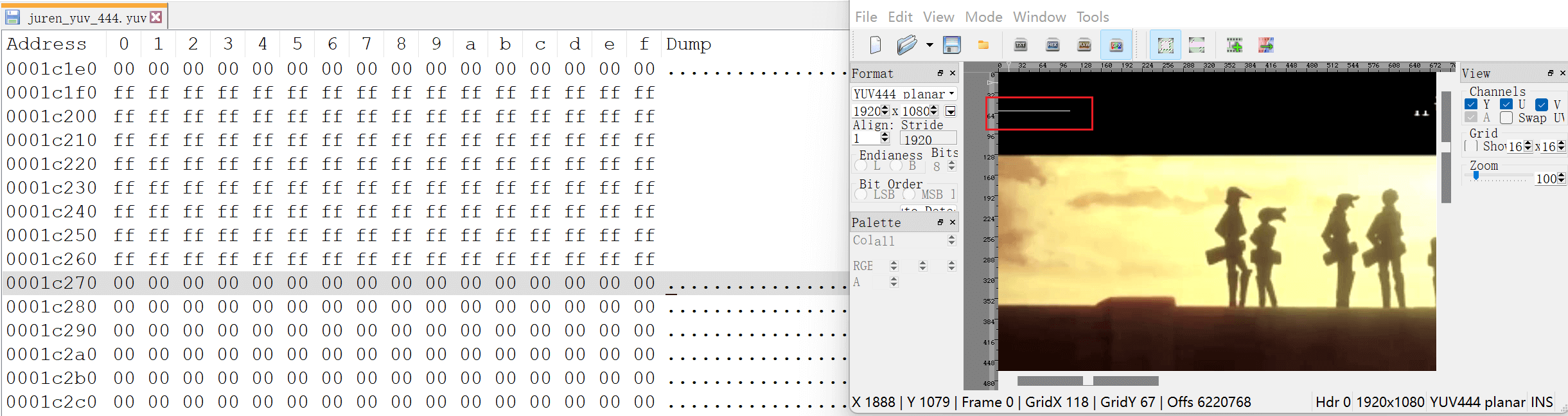

会发现开头数据大量是0，看一下图片会发现开头大部分都是全黑的像素点，那我们来修改一下这个YUV文件，在最开始修改的话不是很好改，我们大概确定一个位置，我们想在第20行开始将像素点全部改为FF，这样起始地址大概就是1920x3x20=115200=1C200，我们大概就从这个地址附近选一个开始，直接插入FF数据，我们放大一点看：
发现确实出现了白线。
