LV020-wireshark

本文主要是网络基础——wireshark工具介绍和使用的相关笔记，若笔记中有错误或者不合适的地方，欢迎批评指正😃。

一、wireshark简介

WireShark是非常流行的网络封包分析工具，可以截取各种网络数据包，并显示数据包详细信息。常用于开发测试过程中各种问题定位。Wireshark 于 1998 年首次发布，最初被称为 Ethereal 。2006 年，由于商标问题，开发商不得不将其名称改为 Wireshark 。另外该软件可以运行在 Windows 和 Linux 操作系统上。

二、wireshark安装

1. 在Ubuntu中安装

为了获取最新版本的wireshark，我们通过PPA来安装这个软件：

sudo add-apt-repository ppa:wireshark-dev/stable
sudo apt update
sudo apt install wireshark

主要是上边的三条命令，按照提示进行安装即可。通过这种方式进行安装，即使安装了旧版本的 Wireshark ，它也将更新为新版本。

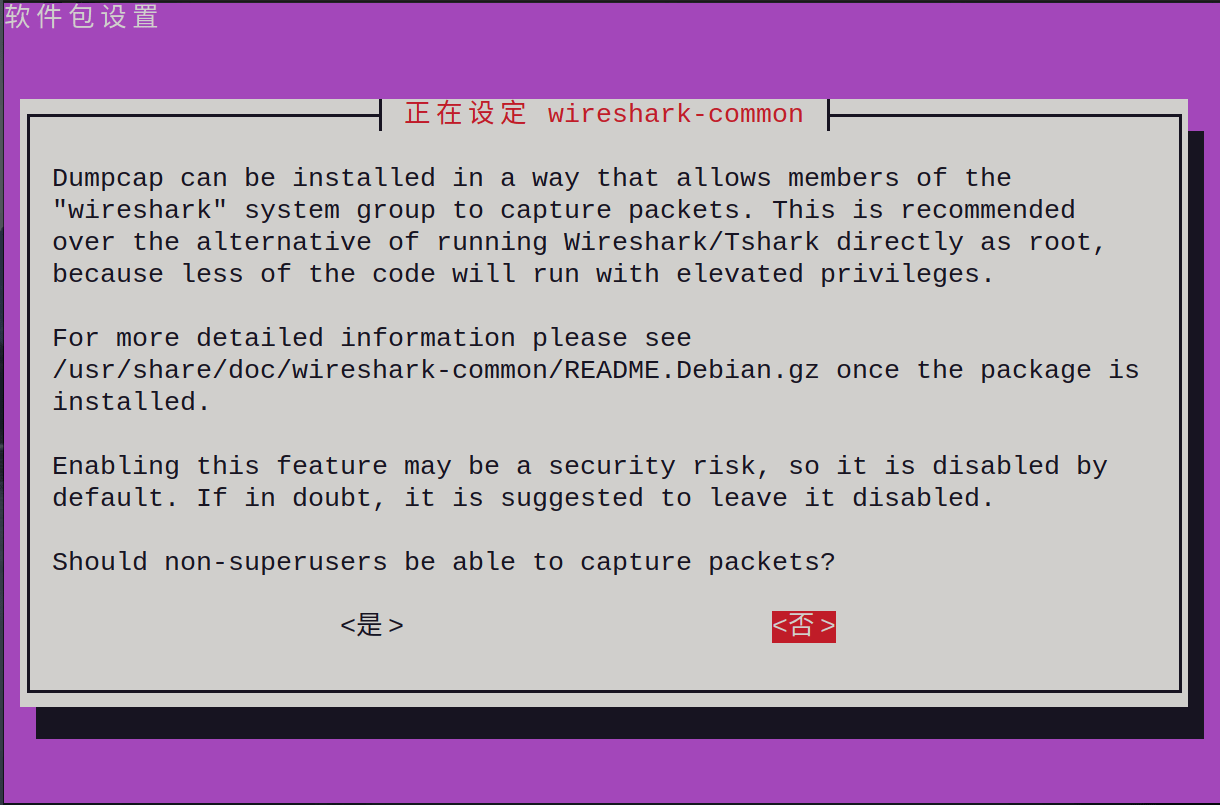

安装时（安装过程可能比较慢长，可以做点其他的事），系统将会询问我们是否允许非超级用户捕获数据包。选择Yes允许的话，即便不是root用户，也可以使用软件捕获数据包，选择No将会限制非超级用户捕获数据包，选择完毕后便会完成安装。

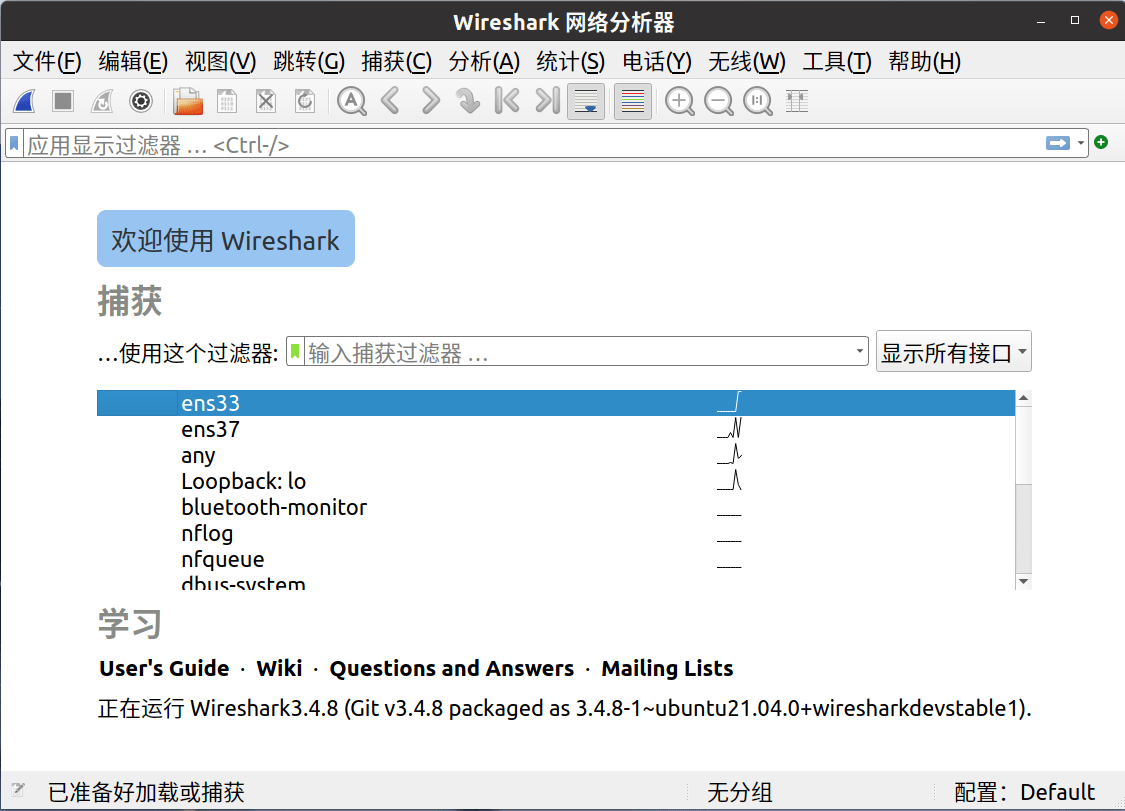

安装完成后，打开软件，软件界面如下图所示：

操作完成后，最好重启一下，这样就可以识别到当前系统的网卡啦，我安装好的时候是没显示ens开头的信息的，重启一下Ubuntu系统就好啦。

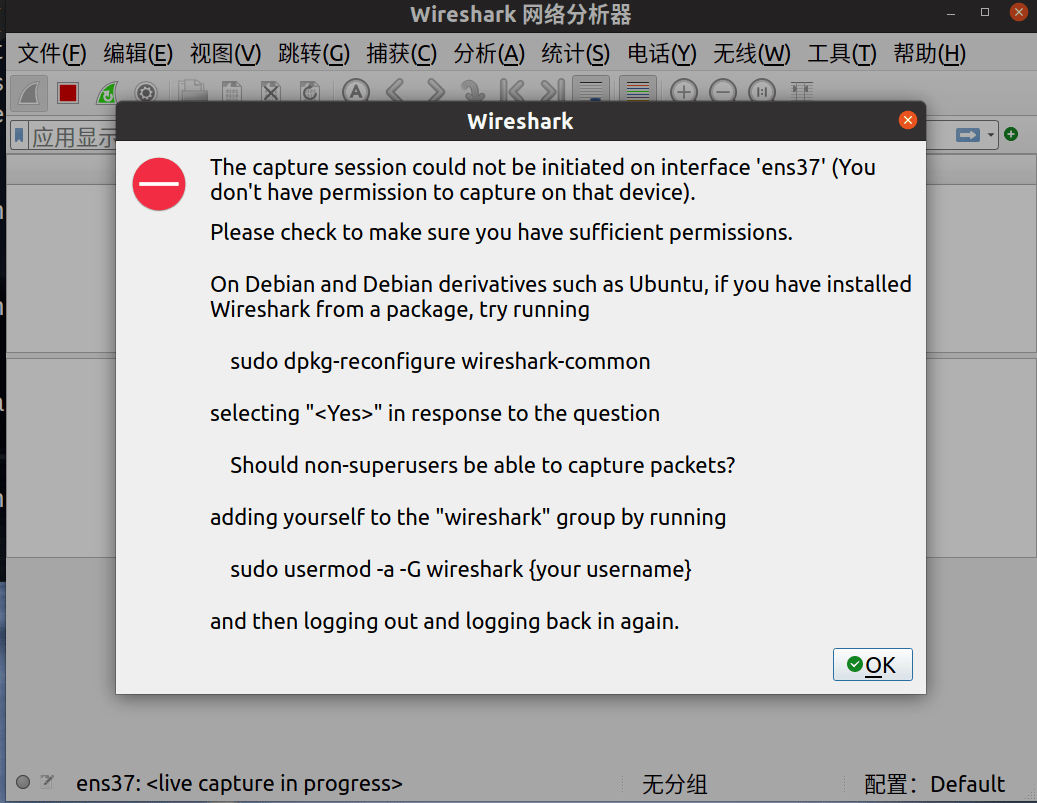

如果说在软件包设置那个界面选了 否(No) ，这个时候当我们终端直接运行wiresirk是没有问题的，可以正常打开界面，但是当我们开始抓包的时候就会弹出以下提醒，要是想在非root用户下也可以捕获数据包，要怎么办呢？

我们在终端输入以下命令，便会重新弹出软件包设置界面。然后选择是即可。

sudo dpkg-reconfigure wireshark-common

软件设置完毕后，由于我们需要允许非超级用户捕获数据包，因此必须将该用户添加到 wireshark 组。使用 usermod命令将自己添加到 wireshark 组。

sudo usermod -aG wireshark $(whoami)

如此便可以在非root下，正常捕获数据包啦。

2. 在Windows下安装

其实多数情况，我们可能会在虚拟机中的wireshark中捕获数据包，然后放到Windows下来分析，可能会更方便一些。我们可以在这里下载wireshark软件的安装包：Wireshark · Go Deep-Download.

https://www.wireshark.org/#download

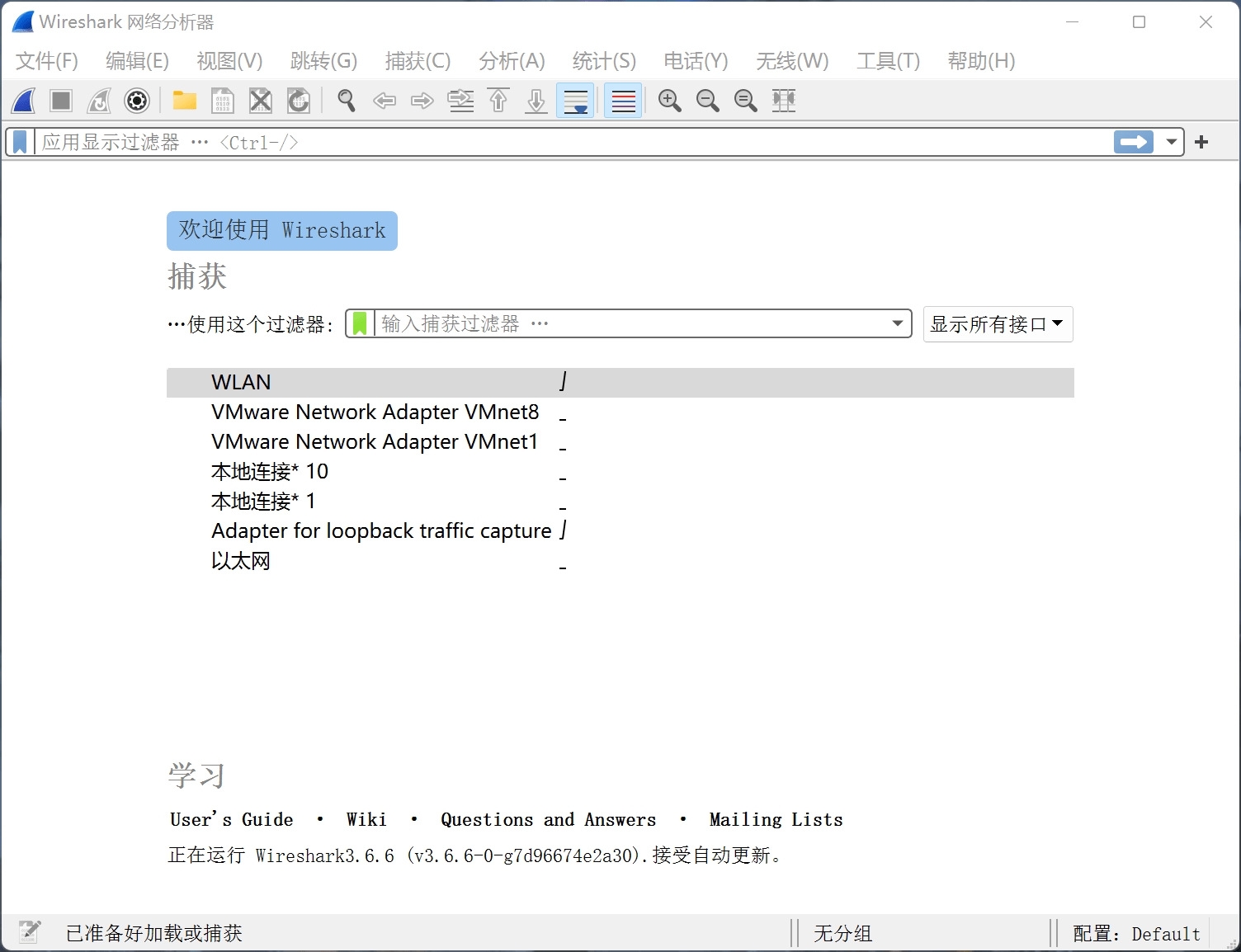

我们在这里下载Windows Installer (64-bit)，下载完成后，双击.exe可执行文件即可开始安装，这个没什么好说的，就是一路默认，一路next就完事了。安装完成后，双击运行，界面如下所指示：

三、基本使用

1. 抓包实例

首先还是需要来看一下怎么抓包，这里我们抓取一下ping命令操作过程中的数据包，这里我们直接在Windows下的wireshark软件中进行。

1.1 选择网卡

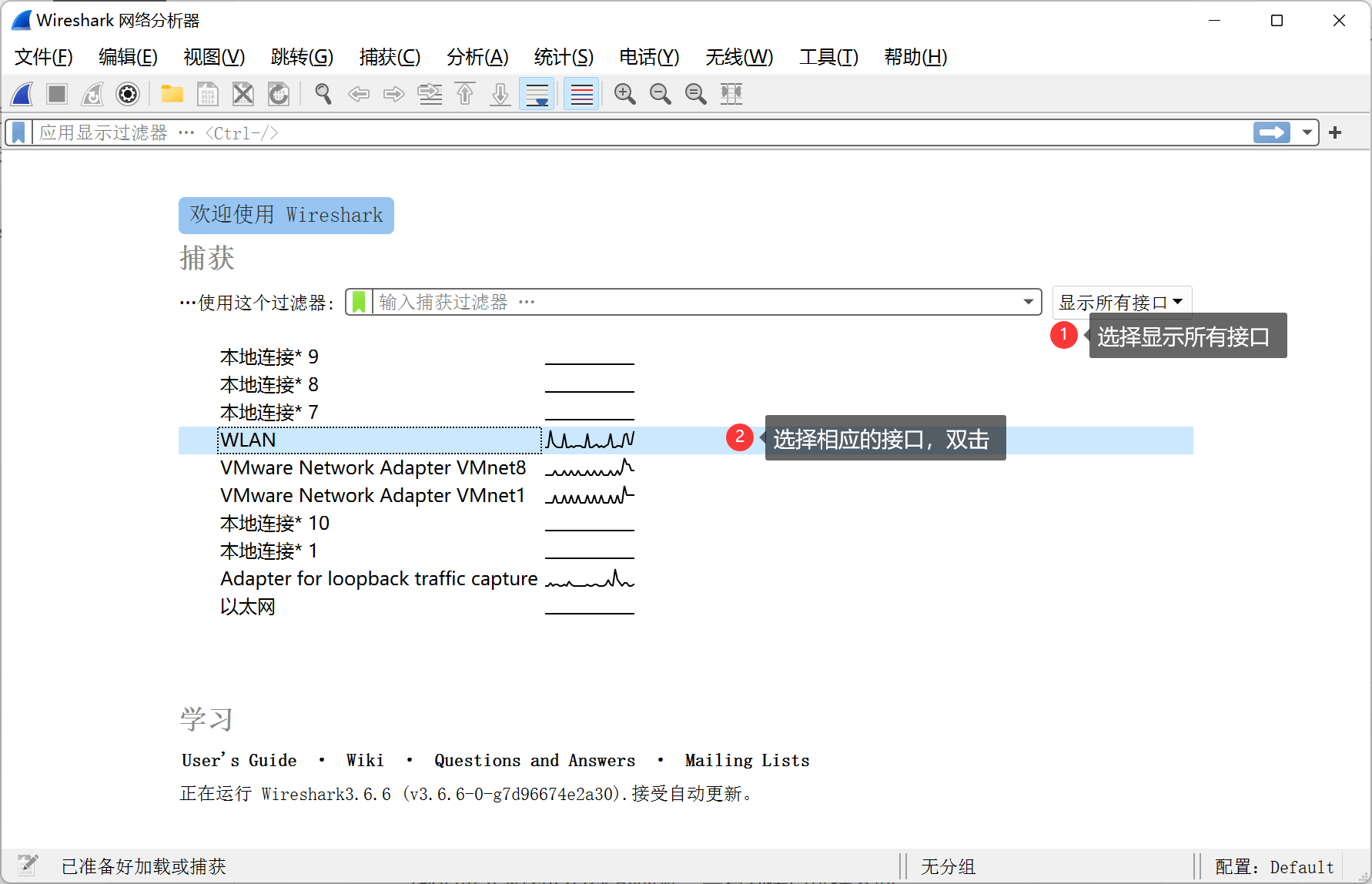

当我们进入wireshark的时候，会看到接口选择界面，我们选择显示所有接口，由于我的电脑连接的是Wifi所以我这里选择WLAN。

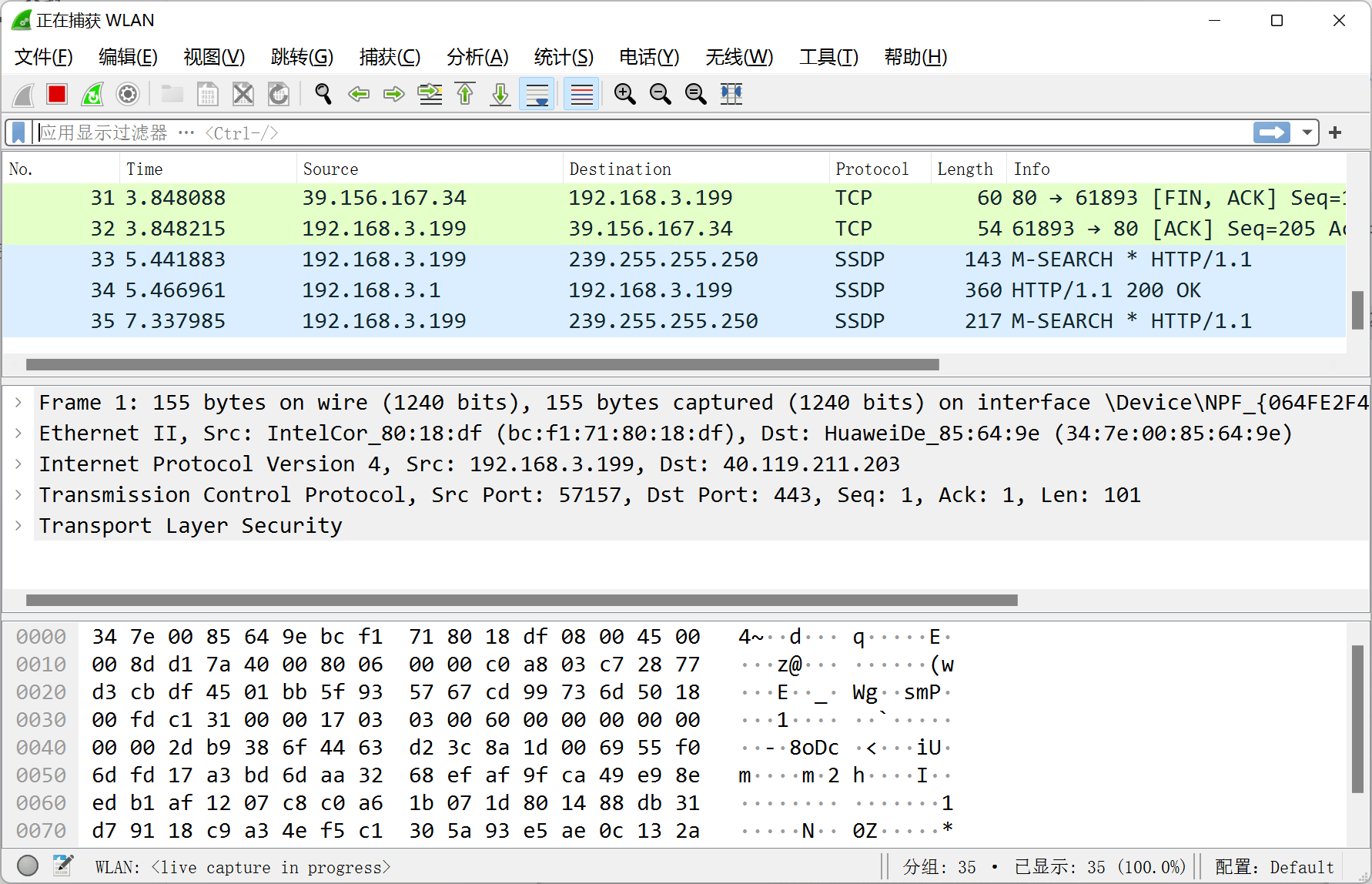

双击之后，便会进入抓包的界面（或者就是【右键】→【start capture】），如下图所示：

双击之后直接就开始抓包了，这个时候我还开着网页以及一些联网的应用，所以出来直接就有很多数据了，在Ubuntu中的时候好像就没有这么多的。

1.2 ping

保持开启抓包的状态，然后我们打开Windows中的命令提示符，输入以下命令：

ping www.baidu.com

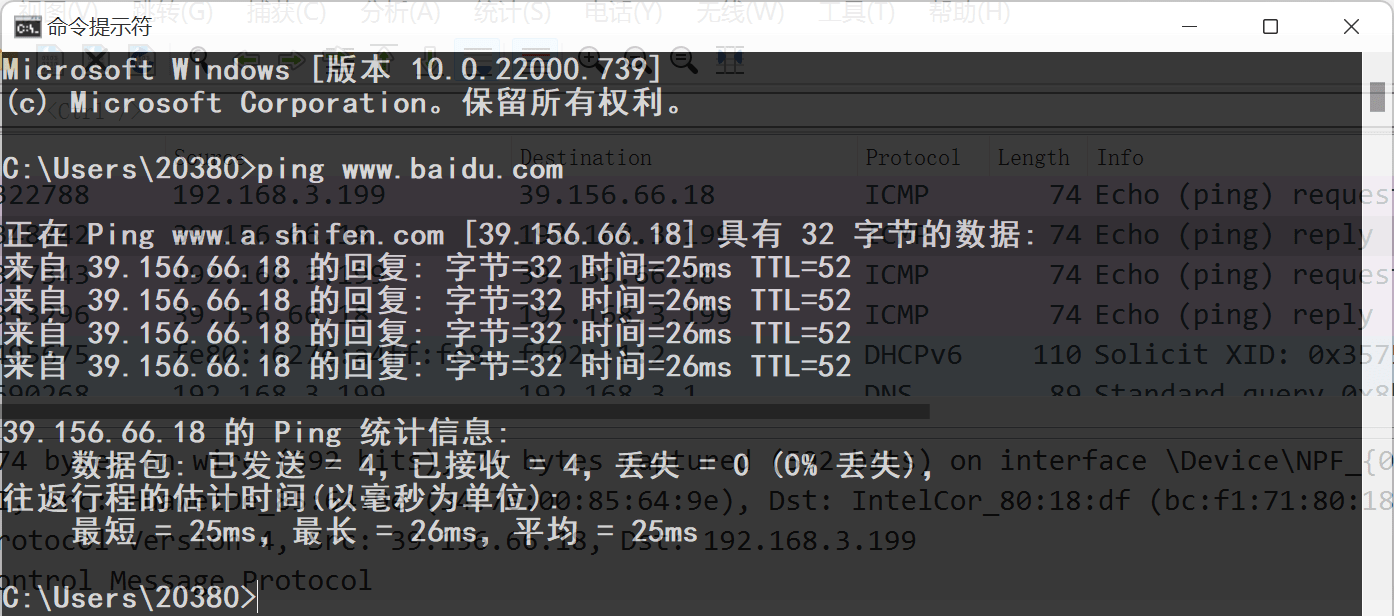

然后就会测试我们能否与该网站连通，界面如下所示：

1.3 停止抓包

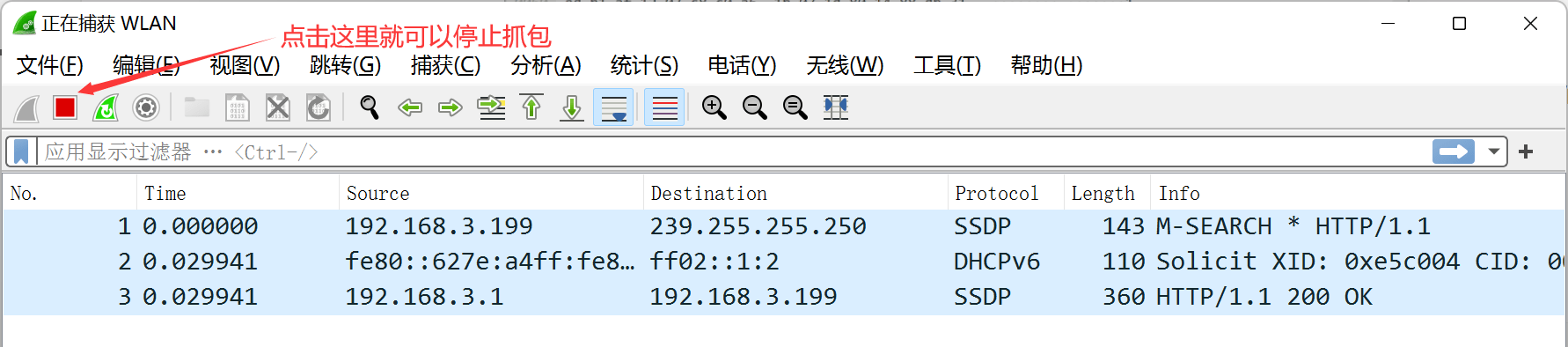

如下图所示，点击这个红色的方框就可以停止抓包了。

1.4 保存数据

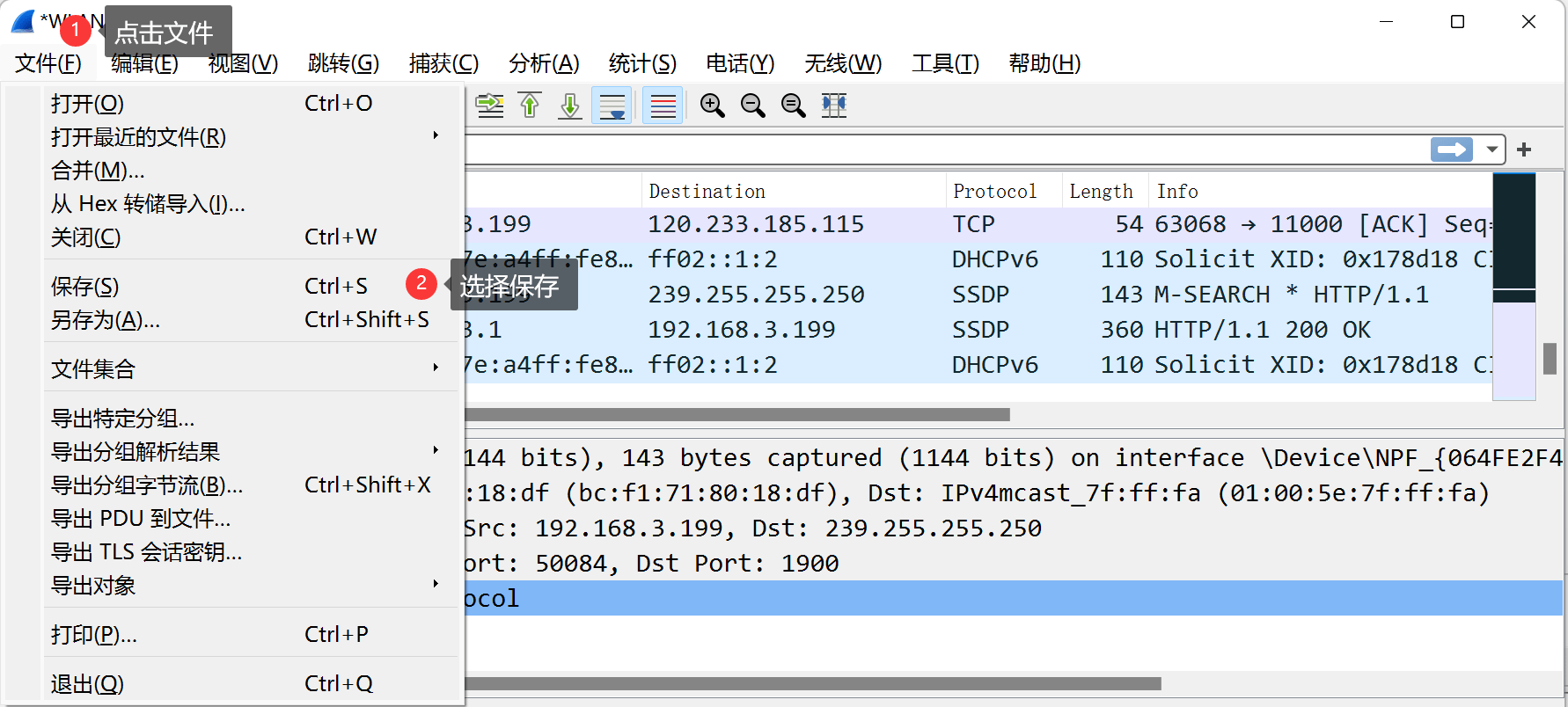

我们通过该软件抓到的数据包是可以进行保存，并在其他计算机中使用该软件打开分析的。

然后我们这一次抓的包就会保存下来，保存的数据包文件后缀名为.pcapn。

2. 界面简介

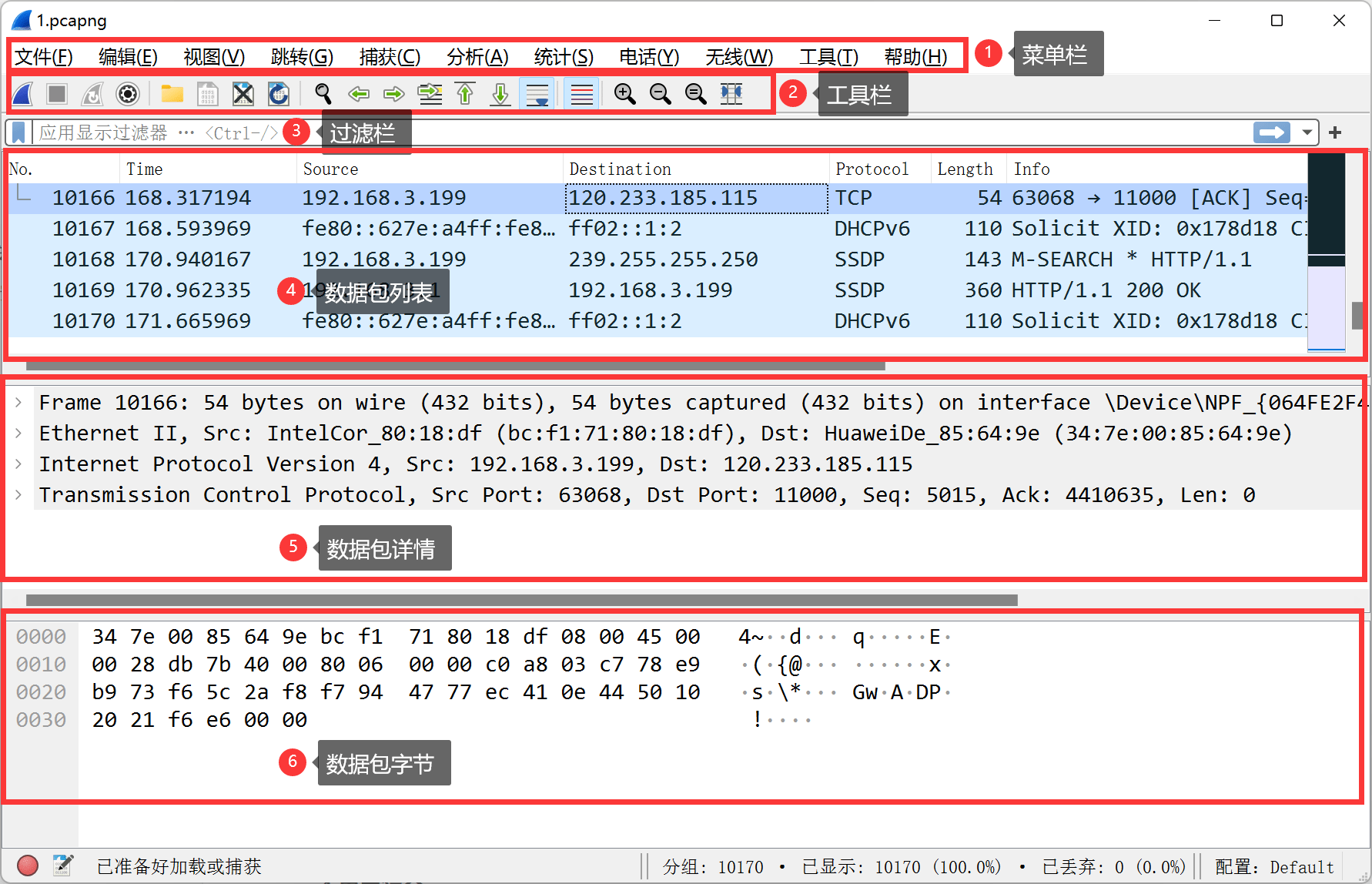

界面如下图所示：

• （1）菜单栏：用于调试，配置，保存等功能，其实所有的功能都可以在菜单栏进行操作；
• （2）工具栏：就是一些常用功能的快捷方式，如保存捕获数据、停止捕获和开始捕获等；
• （3）过滤栏：在这里指定过滤的规则，过滤我们需要的数据包；
• （4）数据包列表：这里是我们捕获的所有数据包，每一行就是一个数据包；

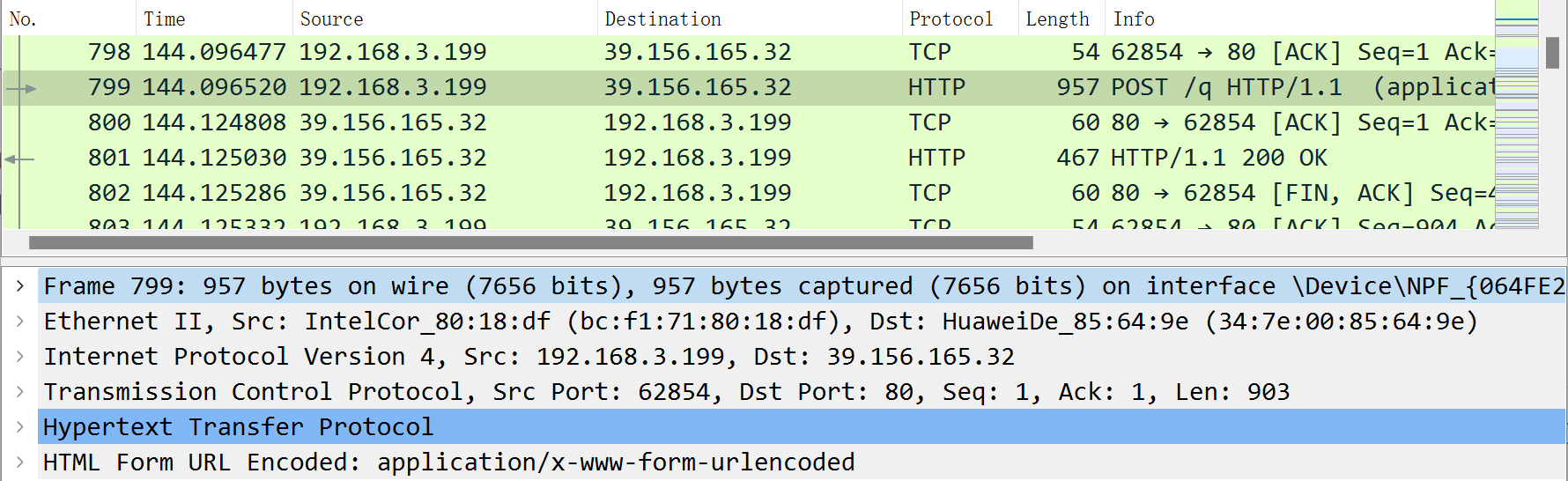

• （5）数据包详情：每个数据包的详细数据；有的数据包详情中可能不仅仅有上图的四条：

数据包内容	说明
Frame	物理层的数据帧概况，对应的是物理层
Ethernet II	数据链路层以太网帧头部信息，对应的是数据链路层
Internet Protocol Version 4	互联网层IP包的头部信息，对应的是网络层
Transmission Control Protocol	传输层的数据段头部信息，此处是TCP，对应的是传输层
Hypertext Transfer Protocol	应用层的信息，这一种就是HTTP协议，对应的是应用层

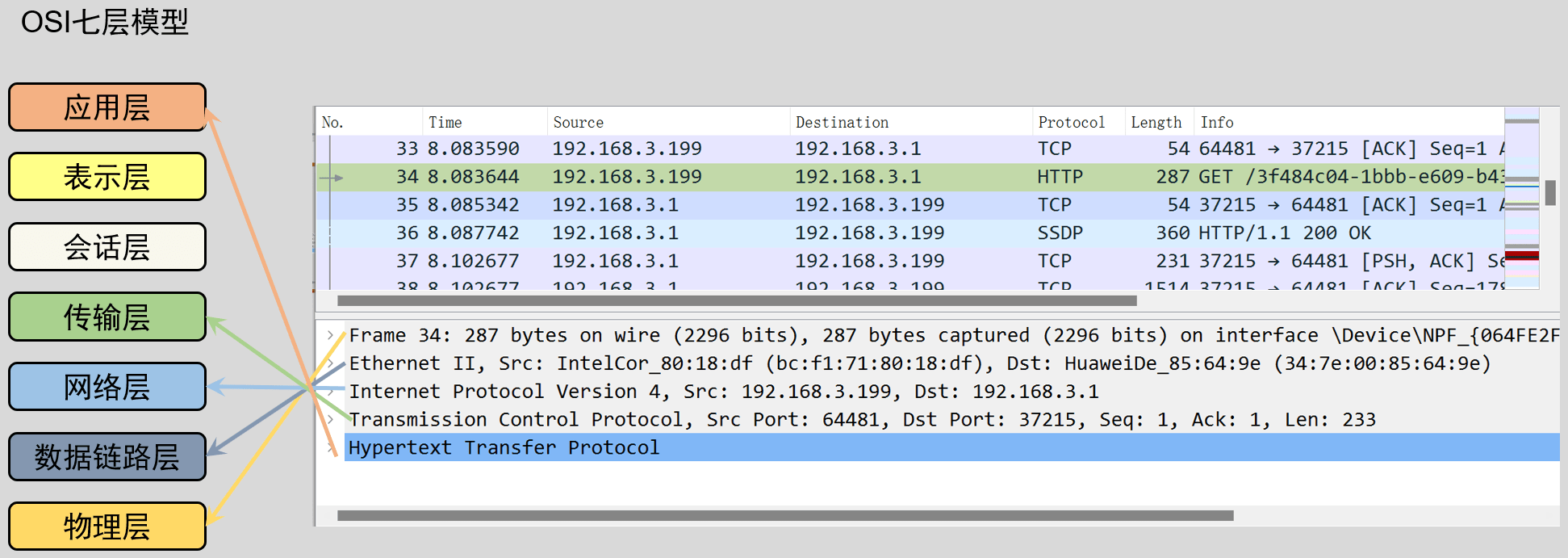

与OSI七层模型的对应关系如下图所示：

• （6）数据包字节：数据包对应的字节流，二进制的形式显示。

3. 过滤器

我们在抓取数据包的时候会抓取大量不相关的数据包，如何过滤出我们需要的呢？wireshark给我们提供了提供了两个过滤器：捕获过滤器 和 显示过滤器。两个过滤器的过滤思路不同。

• 捕获过滤器：重点在动作，需要的数据包才抓，不需要的就不抓。
• 显示过滤器：重点在数据包的显示，所有的数据包已经抓了，只是不显示不需要的。

3.1 捕获过滤器

3.1.1 设置方式

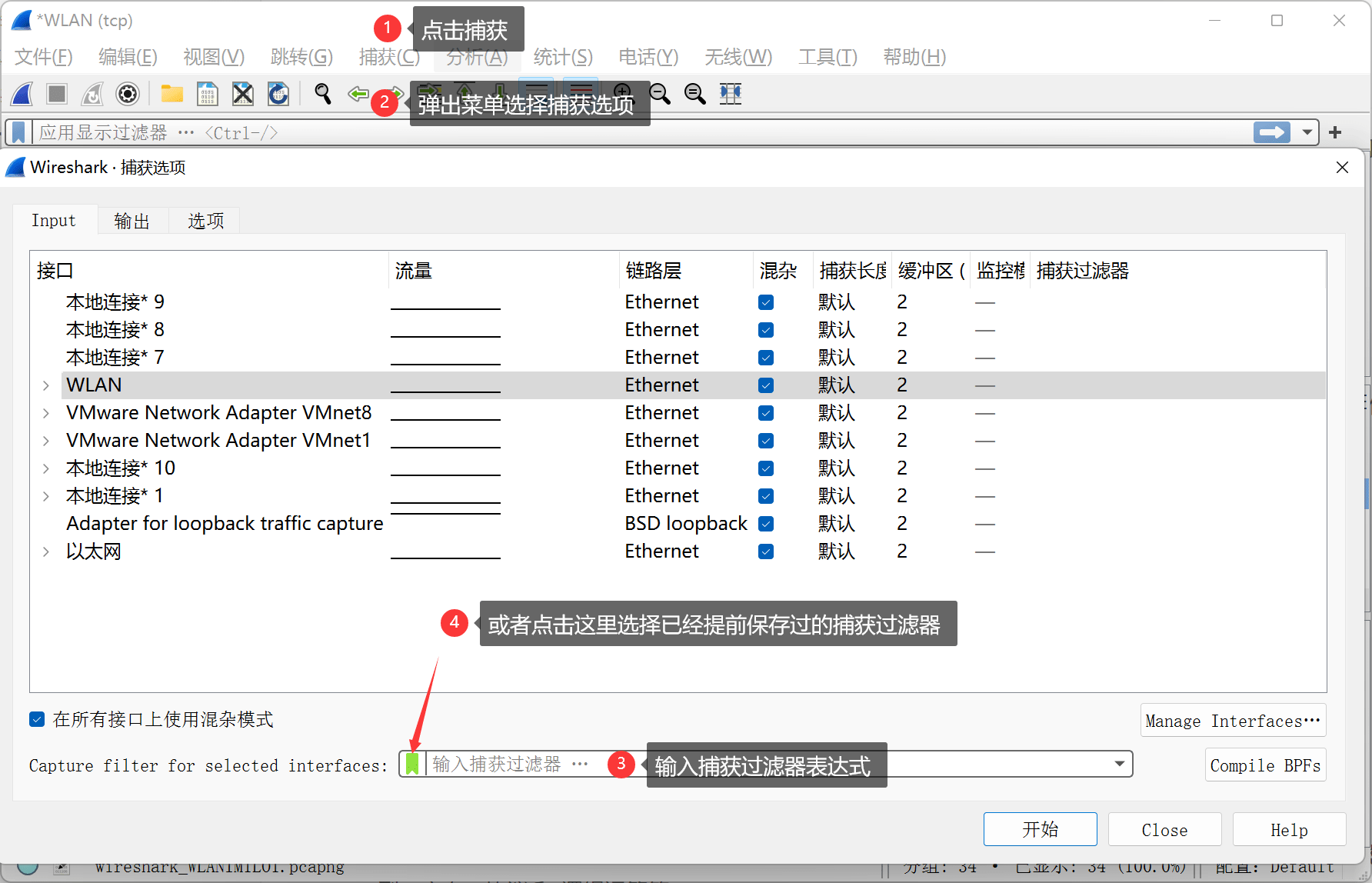

我们只想抓一些自己需要的包，那么我们就需要在启动抓包之前或者停止抓包后使用捕获过滤器，我们在抓包开始之前，打开捕获过滤器界面：【菜单栏】→【捕获】→【选项】，然后便会打开以面板：

【注意】这里会有自动的语法检测，当输入框变为绿色的时候说明语法正确，可以开始捕获，若为粉红色，则不能开始捕获，开始按钮也为灰色，无法选中。

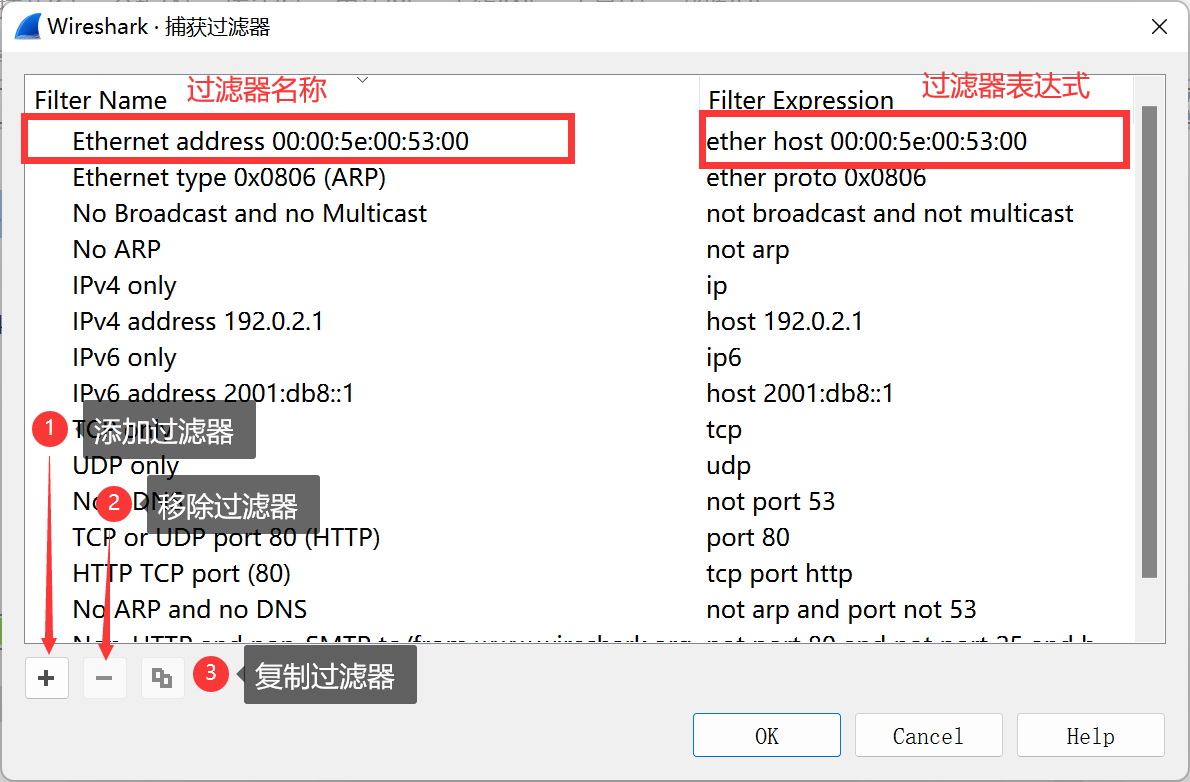

有一些通用的捕获过滤器表达式每一次都全部写一遍不免有些麻烦，我们可以在捕获过滤器选项中保存一些通用的过滤器，然后在设置捕获过滤器的时候直接选择即可：【菜单栏】→【捕获】→【捕获过滤器】

3.1.2 表达式语法

捕获过滤器表达式的语法格式被称为BPF，（全称 Berkeley Packet Filter），中文叫伯克利封包过滤器。语法格式为：

<Protocol> <Direction> <Type> <Value> <逻辑运算符> <其他表达式>

各部分含义如下：

协议 Protocol	各种网络协议，比如：tcp、udp、http
方向 Direction	源地址（src）、目标地址（dst）
类型 Type	主机（host）、网段（net）、端口（port）
值 value	主机（host）、网段（net）、端口（port）等的值
逻辑运算符	与（ && ）、或（ || ）、非（ ！）
其他表达式	需要同时应用的其他过滤器表达式

这些个元素可以自由组合。下面是一些实例：

• 抓取TCP数据包

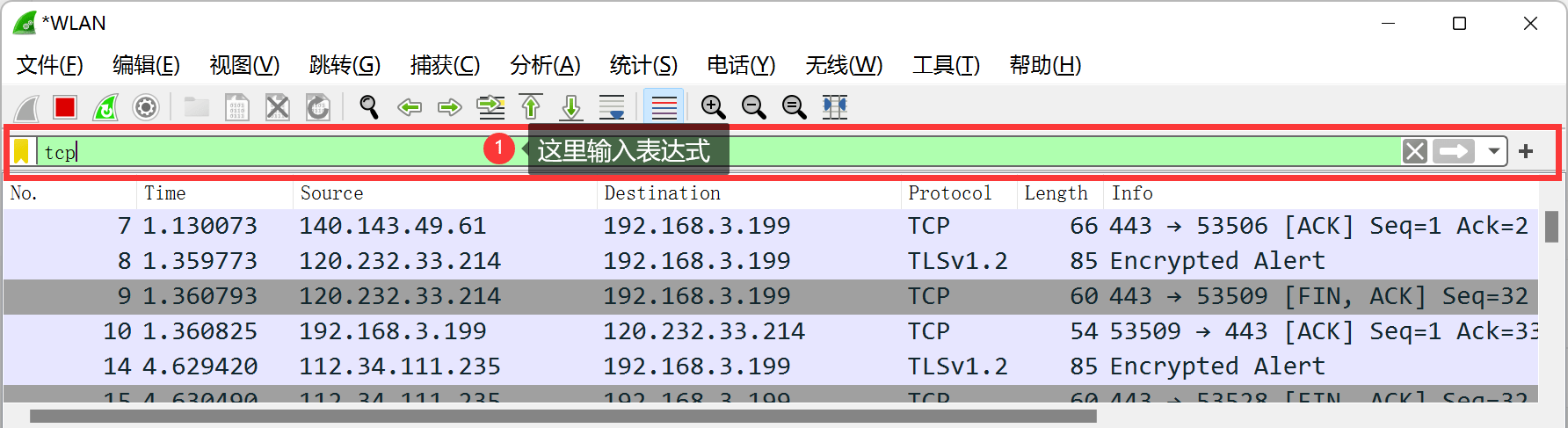

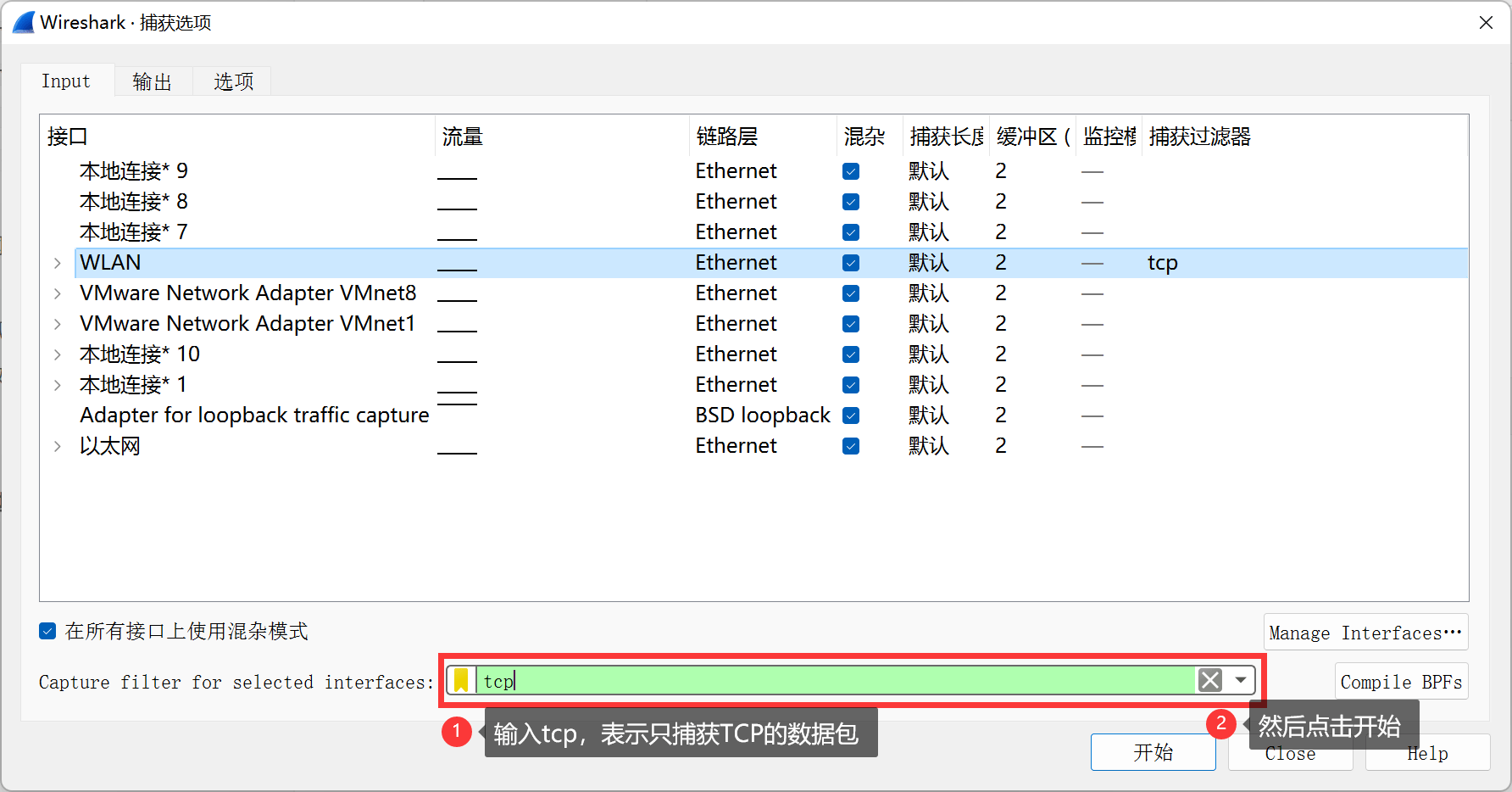

我们新增一个捕获过滤器，表达式的值设为：

TCP

然后我们就可以开始只捕捉TCP的数据包了。

• 抓取固定源的数据包

src host 192.168.1.10

这个就不再放图了，跟上边一样的设置方法。

3.3 显示过滤器

3.3.1 设置方式

下边我们来看一下另一种显示过滤器，这种过滤器会抓取全部的包，然后通过显示过滤器显示我们需要的包。显示过滤器的使用就在工具栏下边，即便是正在捕获数据包，也依然可以使用显示过滤器：

【注意】这里也会有自动的语法检测，当输入框变为绿色的时候说明语法正确，若为粉红色，说明语法有误，需要修改。

3.3.2 表达式语法

显示过滤器的语法如下：

<协议>.<字段> <比较运算符> <值> <逻辑运算符> <其他表达式>

各部分说明如下：

协议	tcp、udp、http等
字段	源IP端口(srcport)、目标IP端口(dstport)等
比较运算符	>、<、==、>=、<=、!=
逻辑运算符	and、or、not、xor(有且仅有一个条件被满足)

例如，

tcp.srcport == 443     # 只抓取源IP端口为443的tcp数据
tcp.dstport == 8181    # 只抓取目标IP端口为8181的tcp数据
not arp                # 不是arp的其他数据
tcp                    # 显示TCP协议的包
tcp.srcport==443       # 显示TCP协议源端口为443的包

ip.src == 192.168.1.100 and tcp.dstport == 80
ip.addr == 192.168.1.100 and udp.port == 3000
