LV005-内存映射简介

这一部分主要看《i.MX 6ULL Applications Processor Reference Manual 》的Chapter 2 Memory Maps 。

一、ARM Platform Memory Map

i.MX6UL外设寄存器以及内存被映射到4G的地址空间

这里我们只关关心内存映射，结合上图说明如下：

标号①，DDR映射区域。DDR作为i.MX6UL的主内存区域，它被映射在0x8000 0000地址处，最大空间为2G， 实际可用大小与选择的DDR芯片容量有关。

标号②，QSPI1映射区域，i.MX6UL可以外接串行norflash，norflahs映射到0x6000 000起始地址处。 norflash，支持“本地执行”作用类似于STM32的内部FLASH。NXP的跨界处理器RT1050系列 就是用这个外部norflah存储代码。因为开发板已经使用了容量更大的EMMC或nand flash作为主存储器， 所以配套开发板并没有外接norFlash

标号③，EIM外扩存储器映射区域。i.MX6UL可以通过EIM总线外扩存储器，我们这里没有用到，不做过多介绍。

标号④，启动引导程序（Boot ROM）内存映射区域，它位于芯片内部。启动引导程序（Boot ROM）位于起始 地址0x0000 0000 处。我们知道芯片上电后（或硬件复位）会自动从“0”地址处开始执行。和容易得出，这里 就是保存的启动引导代码。有关启动引导程序（Boot ROM）是如何工作的，我们将在下一小节详细介绍。

从上图我们可以知道i.MX6UL支持将多种存储器映射到4G的地址空间，我们只使用了DDR作为i.MX6UL的主内 存区域，起始地址为0x8000 0000 ，大小由实际使用的DDR芯片决定。启动引导程序（Boot ROM）位于“0”地址处，大小为96Kb。

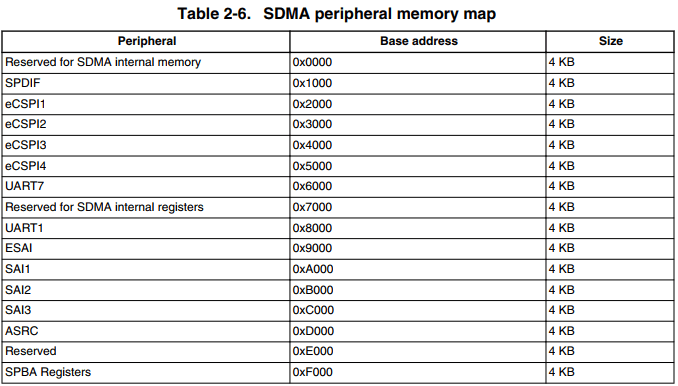

二、DMA memory map

这个没仔细研究，后面再学习吧。
