LV015-中断与GIC ​

一、中断处理 ​

对于 S3C2440 等较旧的 ARM 体系结构版本，芯片厂家在设计外部中断控制器时具有很大的自由度，在中断的数量、类型、与中断控制器模块接口等时方面 都可以自由发挥。

通用中断控制器 v2（ GIC）架构提供了更为严格的规范，不同厂商的中断控制器之间具有更高的一致性。这使中断处理程序代码更易于移植。

1. 外部中断请求 ​

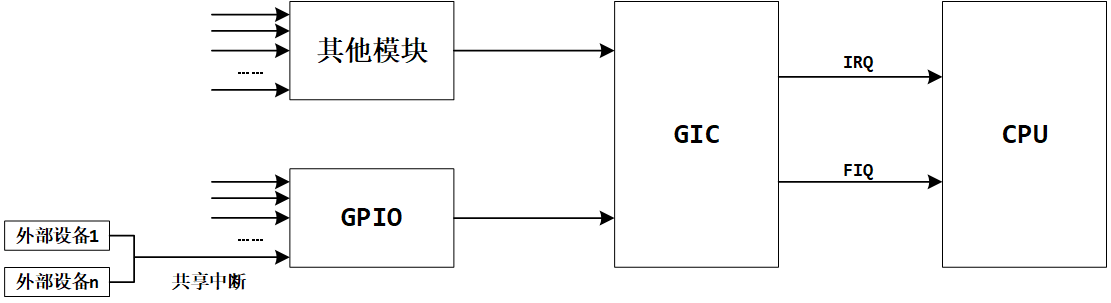

ARM 核有两个外部中断请求 FIQ 和 IRQ，如下图所示：

image-20230910095454580

各个不同的芯片实现，里面都有中断控制器。中断控制器接受来自各种外部源的中断请求并将它们映射为 FIQ 或 IRQ，从而导致 ARM 核发生异常。

通常，只有当相应的 CPSR 禁止位（分别为 F 和 I 位）清零并且相应的输入为有效时，才可以产生中断异常。

CPS 指令提供了一种简单的机制来启用或禁用由 CPSR A， I 和 F 位（分别为异步中止， IRQ 和 FIQ）控制的异常。

CPS IE 或 CPS ID 将分别启用或禁用异常。使用字母 A， I 和 F 中的一个或多个指定要启用或禁用的异常。省略了相应字母的异常将不会被修改。

在 Cortex-A 系列处理器中，可以配置 CPU 核，以使 FIQ 不能被软件屏蔽。这被称为不可屏蔽 FIQ，并由 CPU 核复位时采样的硬件配置的输入信号控制。发 生 FIQ 异常后，它们仍将自动被屏蔽。

2. 分配中断 ​

中断控制器接受来自各种源的中断, 并决定谁能优先被处理(仲裁)。控制器通常包含多个寄存器，通过这些寄存器，我们能够屏蔽或使能各个中断源，为 各个中断源分配优先级；当发生中断时，可以确定中断源。

中断控制器可以由芯片厂家自己设计(比如比较老的芯片 S3C2440)，也可以使用 ARM 通用中断控制器（ GIC）架构。

3. 简单的中断处理 ​

image-20230910100505193

上图代表了最简单的中断处理程序。发生中断时，将禁用其他同类中断，直到稍后显式启用。我们只能在第一个中断请求完成时才能处理其他中断，并且在 此期间没有更高优先级或更紧急的中断需要处理。在这种情况下是不可重入的中断处理程序。处理中断所采取的步骤如下：

  • （1）外部硬件引发 IRQ 异常

ARM 核自动执行几个步骤：

① 当前模式下 PC 的内容存储在 LR_IRQ 中；

② CPSR 寄存器被复制到 SPSR_IRQ；

③ CPSR 内容被更新，设置模式位为 IRQ 模式，并且将 I 位设置为屏蔽其他 IRQ；

④ PC 被设置为向量表中的 IRQ 入口。

  • （2）执行向量表中 IRQ 入口处（中断异常的分支）的指令；

  • （3）中断处理程序保存被中断程序的上下文：它将被该中断处理程序损坏的所有寄存器压入堆栈。

  • （4）中断处理程序确定中断源，然后调用响应的处理程序。

  • （5）恢复现场。

通过将 SPSR_IRQ 复制到 CPSR，并还原先前保存的上下文，准备将 CPU 核切换到先前的执行状态，最后从 LR_IRQ 恢复 PC。相同的顺序也适用于 FIQ 中断。

4. 嵌套中断处理 ​

嵌套中断处理是软件可以在完成对当前中断的处理之前，接受另一个中断。这可以将中断进行优先级分级，降低高优先级事件的响应延迟，代价是增加了软 件的复杂性。值得注意的是，嵌套中断处理是由软件来实现。

支持中断嵌套的处理函数，被称为“可重入中断处理程序”。在 Linux 系统中，不支持中断嵌套。对于裸机程序，我们也不需要花费精力在这上面。在实时性要求很高的 RTOS 中，也许对中断嵌套有所要求。但是可以通过其他办法习实现，比如把某个中断单独设置在 FIQ。

二、通用中断控制器（GIC） ​

ARM 体系结构定义了通用中断控制器（GIC, Generic InterruptController），该控制器包括一组用于管理单核或多核系统中的中断的硬件资源。 GIC 提供了内存映射寄存器，可用于管理中断源和行为，以及（在多核系统中）用于将中断路由到各个 CPU 核。它使软件能够屏蔽，启用和禁用来自各个中断源的中断，以（在硬件中）对各个中断源进行优先级排序和生成软件触发中断。它还提供对 TrustZone 安全性扩展的支持。GIC 接受系统级别中断的产生，并可以发信号通知给它所连接的每个内核，从而有可能导致 IRQ 或 FIQ 异常发生。

GIC 是 ARM 公司给 Cortex-A/R 内核提供的一个中断控制器，类似 Cortex-M 内核中的 NVIC。目前 GIC 有 4 个版本: V1~V4， V1 是最老的版本，已经被废弃了。 V2~V4 目前正在大量的使用。 GIC V2 是给 ARMv7-A 架构使用的，比如 Cortex-A7、 Cortex-A9、 Cortex-A15 等，V3 和 V4 是给 ARMv8-A/R 架构使用的，也就是 64 位芯片使用的。

1. 基本结构 ​

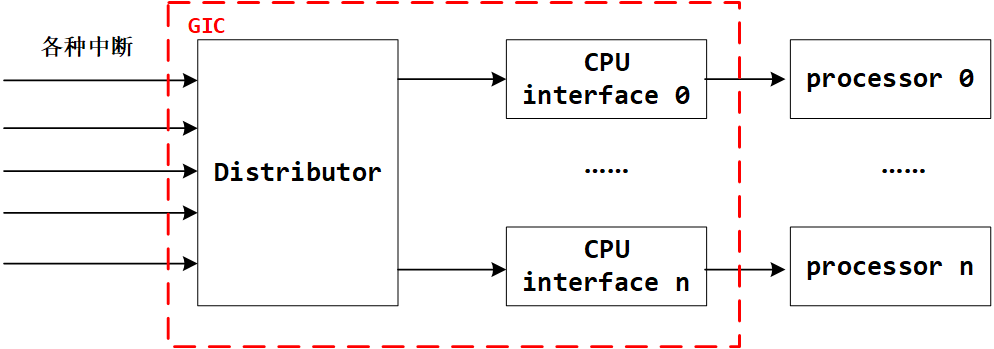

从软件角度来看， GIC 具有两个主要功能模块，

image-20230910103302383
  • 分发器(Distributor)

系统中的所有中断源都连接到该单元。可以通过仲裁单元的寄存器来控制各个中断源的属性，例如优先级、状态、安全性、路由信息和使能状态。分发器把中断输出到“ CPU 接口单元”，后者决定将哪个中断转发给 CPU 核。

  • CPU 接口单元（CPU Interface）

CPU 核通过控制器的 CPU 接口单元接收中断。 CPU 接口单元寄存器用于屏蔽，识别和控制转发到 CPU 核的中断的状态。系统中的每个 CPU 核心都有一个单独的 CPU 接口。中断在软件中由一个称为中断 ID 的数字标识。中断 ID 唯一对应于一个中断源。软件可以使用中断 ID 来识别中断源并调用相应的处理程序来处理中断。呈现给软件的中断 ID 由系统设计确定，一般在 SOC 的数据手册有记录。

2. 中断的类型与状态 ​

2.1 中断可以有多种不同的类型 ​

  • （1）软件触发中断（SGI， Software Generated Interrupt）

这是由软件通过写入专用仲裁单元的寄存器即软件触发中断寄存器（ ICDSGIR）显式生成的。它最常用于 CPU 核间通信。 SGI 既可以发给所有的核，也可以发送给系统中选定的一组核心。中断号 0-15 保留用于 SGI 的中断号。用于通信的确切中断号由软件决定。

  • （2）私有外设中断（PPI， Private Peripheral Interrupt）

这是由单个 CPU 核私有的外设生成的。 PPI 的中断号为 16-31。它们标识 CPU 核私有的中断源，并且独立于另一个内核上的相同中断源，比如，每个核的计时器。

  • （3）共享外设中断（SPI， Shared Peripheral Interrupt）

这是由外设生成的，中断控制器可以将其路由到多个核。中断号为 32-1020。SPI 用于从整个系统可访问的各种外围设备发出中断信号。中断可以是边沿触发的（在中断控制器检测到相关输入的上升沿时认为中断触发，并且一直保持到清除为止）或电平触发（仅在中断控制器的相关输入为高时触发）。

2.2 中断可以处于多种不同状态 ​

（1）非活动状态（Inactive）： 这意味着该中断未触发。

（2）挂起（Pending）： 这意味着中断源已被触发，但正在等待 CPU 核处理。待处理的中断要通过转发到 CPU 接口单元，然后再由 CPU 接口单元转发到内核。

（3）活动（Active）： 描述了一个已被内核接收并正在处理的中断。

（4）活动和挂起（Active and pending）：描述了一种情况，其中 CPU 核正在为中断服务，而 GIC 又收到来自同一源的中断。

3. GIC 的逻辑结构 ​

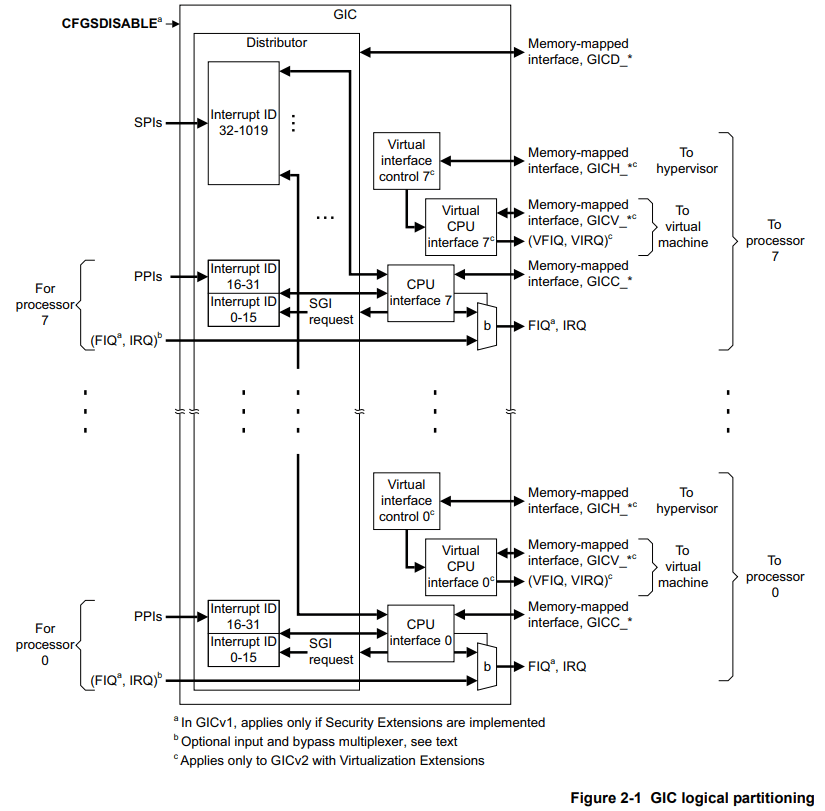

GIC 控制器的逻辑结构 如下图（《ARM® Generic Interrupt Controller Architecture version 2.0》的 2.1 About GIC partitioning）所示：

image-20260115171952118

中断的优先级和可接收中断的核都在分发器(distributor)中配置。外设发给分发器的中断将标记为 pending 状态（或 Active and Pending 状态，如触发时果状态是 active）。 distributor 确定可以传递给 CPU 核的优先级最高的 pending 中断，并将其转发给内核的 CPU interface。通过 CPU interface，该中断又向 CPU 核发出信号，此时 CPU 核将触发 FIQ 或 IRQ 异常。

作为响应， CPU 核执行异常处理程序。异常处理程序必须从 CPU interface 寄存器查询中断 ID，并开始为中断源提供服务。完成后，处理程序必须写入 CPU interface 寄 存 器 以 报 告 处 理 结 束 。 然 后 CPU interface 准备转发 distributor 发给它的下一个中断。

在处理中断时，中断的状态开始为 pending， active，结束时变成 inactive。中断状态保存在 distributor 寄存器中。

4. GIC 的配置 ​

GIC 作为内存映射的外围设备，被软件访问。所有内核都可以访问公共的 distributor 单元，但是 CPU interface 是备份的，也就是说，每个 CPU 核都使用相同的地址来访问其专用 CPU 接口。一个 CPU 核不可能访问另一个 CPU 核的 CPU 接口。Distributor 拥有许多寄存器，可以通过它们配置各个中断的属性。这些可配置属性是：

  • 中断优先级： Distributor 使用它来确定接下来将哪个中断转发到 CPU 接口。
  • 中断配置：这确定中断是对电平触发还是边沿触发。
  • 中断目标：这确定了可以将中断发给哪些 CPU 核。
  • 中断启用或禁用状态：只有 Distributor 中启用的那些中断变为挂起状态时，才有资格转发。
  • 中断安全性：确定将中断分配给 Secure 还是 Normal world 软件。
  • 中断状态。

Distributor 还提供优先级屏蔽，可防止低于某个优先级的中断发送给 CPU 核。每个 CPU 核上的 CPU interface，专注于控制和处理发送给该 CPU 核的中断。

5. 初始化 GIC ​

Distributor 和 CPU interface 在复位时均被禁用。复位后，必须初始化 GIC，才能将中断传递给 CPU 核。在 Distributor 中，软件必须配置优先级、目标核、安全性并启用单个中断；随后必须通过其控制寄存器使能。

对于每个 CPU interface，软件必须对优先级和抢占设置进行编程。每个 CPU 接口模块本身必须通过其控制寄存器使能。

在 CPU 核可以处理中断之前，软件会通过在向量表中设置有效的中断向量并清除 CPSR 中的中断屏蔽位来让 CPU 核可以接收中断。

可以通过禁用 Distributor 单元来禁用系统中的整个中断机制；可以通过禁用单个 CPU 的 CPU 接口模块或者在 CPSR 中设置屏蔽位来禁止向单个 CPU 核的中断传递。也可以在 Distributor 中禁用（或启用）单个中断。

为了使某个中断可以触发 CPU 核，必须将各个中断， Distributor 和 CPUinterface 全部使能，并将 CPSR 中断屏蔽位清零，如下图：

image-20230910103319234

6. GIC 中断处理 ​

当 CPU 核接收到中断时，它会跳转到中断向量表执行。顶层中断处理程序读取 CPU 接口模块的 Interrupt Acknowledge Register，以获取中断 ID。除了返回中断 ID 之外，读取操作还会使该中断在 Distributor 中标记为 active 状态。一旦知道了中断 ID（标识中断源），顶层处理程序现在就可以分派特定于设备的处理程序来处理中断。

当特定于设备的处理程序完成执行时，顶级处理程序将相同的中断 ID 写入 CPU interface 模块中的 End of Interrupt register 中断结束寄存器， 指示中断处理结束。除了把当前中断移除 active 状态之外，这将使最终中断状态变为 inactive 或 pending（如果状态为 inactive and pending），这将使 CPU interface 能够将更多待处理 pending 的中断转发给 CPU 核。这样就结束了单个中断的处理。

同一 CPU 核上可能有多个中断等待服务，但是 CPU interface 一次只能发出一个中断信号。顶层中断处理程序重复上述顺序，直到读取特殊的中断 ID 值 1023，表明该内核不再有任何待处理的中断。这个特殊的中断 ID 被称为伪中断 ID（ spurious interrupt ID）。

伪中断 ID 是保留值，不能分配给系统中的任何设备。

7. 中断控制器寄存器 ​

GIC 分为两部分： Distributor 和 CPU interface，它们的寄存器都有相应的前缀：“GICD_”、“ GICC_”。这些寄存器都是映射为内存接口(memery map)，CPU 可以直接读写。

这里就不详细介绍了，需要的时候可以查看《ARM® Generic Interrupt Controller Architecture version 2.0》的 Chapter 4 Programmers’ Model 一节。
