LV005-概述
一、Audio CODEC
1. 为何需要音频编解码芯片？
处理器要想“听到”外界的声音必须要把外界的声音转化为自己能够理解的“语言”，处理器能理解的就是 0 和 1，也就是二进制数据。 所以我们需要先把外界的声音转换为处理器能理解的 0 和 1，在信号处理领域，外界的声音是模拟信号，处理器能理解的是数字信号，因此这里就涉及到一个 模拟信号转换为数字信号 的过程，而完成这个功能的就是 ADC 芯片。
同理，如果处理器要向外界传达自己的“心声”，也就是放音，那么就涉及到将处理器能理解的 0 和 1 转化为外界能理解的连续变化的声音， 这个过程就是将数字信号转化为模拟信号，而完成这个功能的是 DAC 芯片。
现在我们知道了，处理器如果既想“听到”外界的声音，又想向外界传达自己的“心声”，那么就需要同时用到 DAC 和 ADC 这两款芯片。那是不是买两颗 DAC 和 ADC 芯片就行了呢？答案肯定是可以的，但是音频不单单是能出声、能听到就行。我们往往需要听到的声音动听、录进去的语音贴近真实、可以调节音效、 对声音能够进行一些处理(需要 DSP 单元)、拥有统一的标准接口，方便开发等等。将这些针对声音的各种要求全部叠加到 DAC 和 ADC 芯片上，那么就会得到一个专门用于音频的芯片，也就是音频编解码芯片，英文名字就是 Audio CODEC，所以我们在手机或者电脑的介绍中看到“CODEC”这个词语，一般说的都是 音频编解码。
既然音频 CODEC 的本质是 ADC 和 DAC，那么采样率和采样位数就是衡量一款音频 CODEC 最重要的指标。比如常见音频采样率有 8K、 44.1K、 48K、 192K 甚至 384K 和 768K，采样位数常见的有 8 位、 16 位、 24 位、 32 位。采样率和采样位数越高，那么音频 CODEC 越能真实的还原声音，也就是常说的 HIFI（High-Fidelit，翻译为“高保真”）。因此会看到高端的音频播放器都会有很高的采样率和采样位数，同样的价格也会越高。当然，实际的效果还与其他部分有关，采样率和采样位数只是其中重要的指标之一。
2. 常见音频解码芯片
2.1 WM8960
来看一款音频编解码芯片（ WM8960，这个是正点原子 imx6ull-alpha 开发板上的），简单了解一下。
WM8960 是一颗由 wolfson(欧胜) 公司出品的音频编解码芯片，是一颗低功耗、高质量的立体声音频 CODEC。集成 D 类喇叭功放，每个通道可以驱动一个 1W 喇叭(8Ω )。内部集成 3 个立体声输入源，可以灵活配置，拥有一路完整的麦克风接口。 WM8960 内部 ADC 和 DAC 都为 24 位。

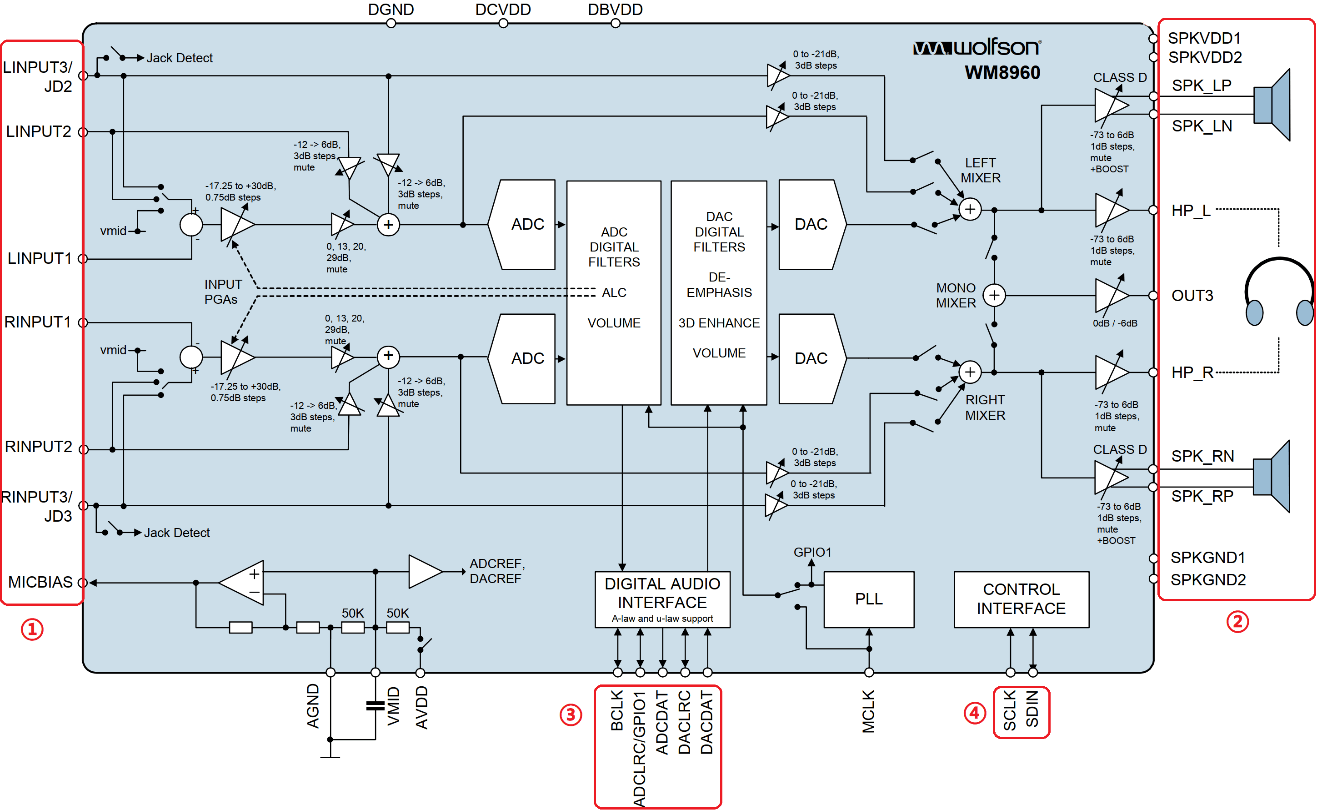

具体特点就不详细说了，可以看芯片手册WM8960_DS _DATASHEET。WM8960 主要就是可以直接外接喇叭， 8Ω 负载下每通道 1W、集成耳机接口、麦克风接口，采样率支持 8K、 11.025K、 12K、 16K、 22.05K、 24K、 32K、 44.1K 和 48K。整体框图如图 所示：
①、此部分是 WM8960 提供的输入接口，作为立体声音频输入源，一共提供了三路，分别为 LINPUT1/RINPUT1、 LINPUT2/RINPUT2、 LINPUT3/RINPUT3。麦克风或线路输入就连接到此接口上，这部分是需要硬件工程师重点关心的，因为音频选择从哪一路进入需要在画 PCB 的时候就应该定好。
②、此部分是 WM8960 的输出接口，比如输出给耳机或喇叭， SPK_LP/SPK_LN 用于连接左声道的喇叭，支持 1W 的 8Ω 喇叭。 SPK_RP/SPK_RN 用于连接右声道的喇叭，同样支持 1W 的 8Ω 喇叭，最后就是 HP_L/HP_R，用于连接耳机。
③、此部分是数字音频接口，用于和主控制器连接，有 5 根线，用于主控制器和 WM8960 之间进行数据“沟通”。主控制器向 WM8960 的 DAC 发送的数据， WM8960 的 ADC 向主控制传递的数据都是通过此音频接口来完成的。这个接口非常重要，是驱动开发人员需要重点关注的，此接口支持 I2S 格式。
2.2 AK4458
这里也有一款，可以作为参考：AK4458
3. 内置 codec
有一些芯片可能会内置音频的 codec，这样就可以直接直接采集音频信号，例如 RK3568 这种：
 |  |
二、数字音频接口
1. 简介
数字音频 DAI，即 Digital Audio Interfaces。DAI 表示在板级或板间传输数字音频信号的方式。相比于模拟接口，数字音频接口抗干扰能力更强，硬件设计简单，DAI 在音频电路设计中得到越来越广泛的应用。
在传统的音频电路（图 1）中有麦克风、前置放大器、模/数转换器 ADC、数/模转换器 DAC、输出放大器，以及扬声器，它们之间使用模拟信号连接。随着技术的发展和对性能考虑，模拟电路逐渐被推到链路的两端（集成到设备内部），信号链中各集成电路间将出现更多的数字接口形式。DSP 通常都是数字接口的；换能器（Transducers, i.e. Mic & Speaker）、放大器一般而言只有模拟接口，但现在也正在逐渐集成数字接口功能。 目前，集成电路设计人员正在将换能器内的 ADC、DAC 和调制器集成到信号链一端，这样就不必在 PCB 上走任何模拟音频信号，并且减少了信号链中的器件数量。图 2 给出了一个完整数字音频接口的例子。

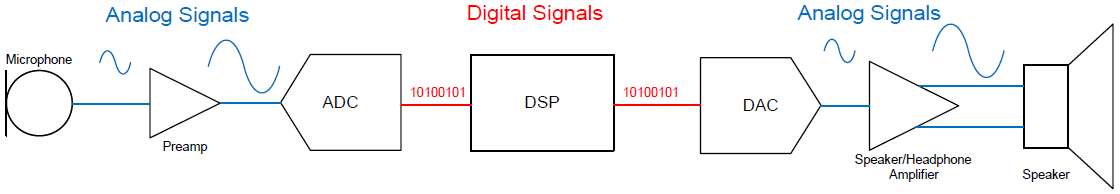

图 1 传统音频信号链路

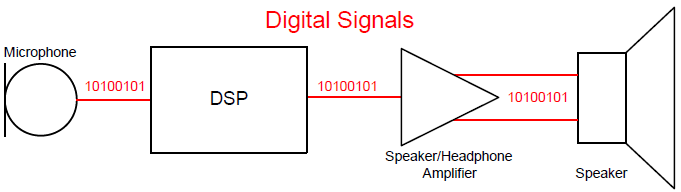

图 2 数字音频信号链路
2. 传输标准
数字音频信号的传输标准包括 I2S、SAI、TDM、PDM 等。
| 总线名称 | 全称 | 应用场景 | 说明 |
| PCM | Pulse Code Modulation, 脉冲编码调制 | 传输单声道数据，通常用于 AP 处理器和通信 MODEM 之间的语音数据传输（就是双向打电话的数据），也多用于蓝牙单声道通话传输。 | 这里的 PCM 指通信协议，主要是传送语音，经常看到的其实是 PCM/TDM，和 I2S 差不多，4 根线 |
| I2S | Integrated Interchip Sound，IC 间音频 | 单组 I2S 传输双声道数据，或者多组 I2S 传输多声道数据（Nx2），I2S 只能传 2 个声道的数据 | I2S 总线兼容性最好，几乎所有的芯片都支持标准 I2S 接口 |
| TDM | Time Division Multiplexing, 时分复用 | 可以传输多达 16 路及以上音频数据，像现在最流行的语音智能音箱的 7 麦克风矩阵，一般都是用 TDM 来传的数据，同时可以传输 7 路麦克风输入和 3 路以上的音频反馈信号 | PCM 可以传多达 16 路数据，采用时分复用的方式，就是 TDM, 常见的说法其实是 PCM/TDM，网上资料多数都是两者一起出现 |
| PDM | Pulse Density Modulation, 脉冲密度调制 | 通常用于数字硅麦与 SoC 连接，一个总线可以接多个器件 | PDM 只有 2 根线 |
| Intel HDA | Intel High Definition Audio | 用于 PC 的 Audio 子系统（声卡）应用 | |
| S/PDIF | Sony/Philips Digital Interconnect Format | 是由索尼与飞利浦公司联合开发的民用数字音频接口协议，主要应用于板间长距离及需要电缆连接的场合。 | |
| Ethernet AVB | Audio Video Bridging，又称音频视频桥接技术 | AVB 是基于车载以太网通信，处理音频和视频流比较常用的一种方式。以太网音视频桥接技术（Ethernet AVB）通过在传统以太网的基础上新增一系列协议标准，能提供高质量的音视频传输服务，以支持各种多媒体应用的通信需求。Ethernet AVB 主要用于音视频信息和控制类信息的数据传输。 |
注意：在应用 PCM 音频接口传输单声道数据（如麦克风）时，其接口名称常为 PCM；双声道经常使用 I2S；而 TDM 则表示传输两个及以上声道的数据，同时区别于 I2S 特定的格式。
三、总结
音频系统大概需要关注三层内容：
| 类别 | 音频术语 | 类比解释 |
| 硬件接口 | I2S / SAI 控制器 | 快递公司（谁来送） |
| 协议 | PCM / I2S / TDM / PDM / SPDIF | 快递方式（怎么送） |
| 数据格式 | PCM / ADPCM / PDM / AC3 | 包裹内容（送什么） |
| SLOT（TDM） | 时间片/通道 | 快递车的货架格子（每格一个通道） |
