LV015-ATK-MD0280模块
一、相关资料
这一部分主要看一下我们有哪些资料可以看，注意这里的资料都是放在本地的笔记对应的文件夹中：
- ATK-MD0280模块用户手册：正点原子ATK-MD0280模块用户手册.pdf
- ATK-MD0280模块裸屏图：00ATK-MD0280裸屏尺寸图（钢化玻璃TP）.pdf
- ILI9341芯片手册：01ILI9341_DS.pdf
- 触摸驱动芯片手册：04XPT2046.pdf
二、2.8寸LCD模块
我使用的是正点原子的2.8寸LCD模块，后边也是以这个模块进行学习。

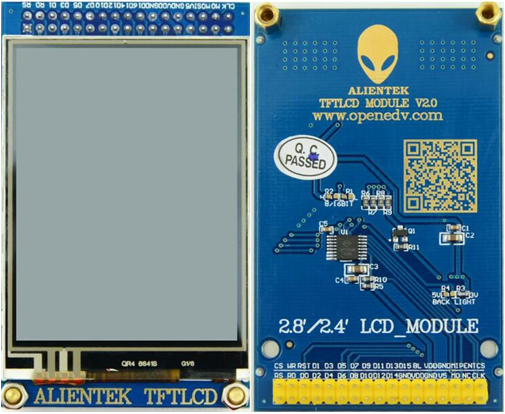

1. 屏幕简介
ATK-MD0280-V2.4（V2.4 是版本号，下面均以 ATK-MD0280 表示该产品）是正点原子推出的一款高性能 2.8 寸电阻触摸屏模块。该模块屏幕分辨率为 320*240， 16 位真彩显示，采用 ILI9341/ST7789 驱动，该芯片直接自带 GRAM，无需外加驱动器，因而任何单片机，都可以轻易驱动。 ATK-MD0280 模块采用电阻触摸屏， 精度高，抗干扰能力强，稳定性好，但不支持多点触摸。
在它的内部包含了一个型号为ILI9341的液晶控制器芯片(由于集成度高，所以图中无法看见)，该液晶控制器使用8080接口与单片机通讯，图中液晶面板引出的FPC信号线即8080接口(RGB接口已在内部直接与ILI9341相连)，且控制器中包含有显存，单片机把要显示的数据通过引出的8080接口发送到液晶控制器，这些数据会被存储到它内部的显存中，然后液晶控制器不断把显存的内容刷新到液晶面板，显示内容。
2. 模块参数
| 项目 | 说明 |
|---|---|
| 接口类型 | LCD： Intel8080-16 位并口 触摸屏： SPI |
| 颜色格式 | RGB565 |
| 颜色深度 | 16 位 |
| LCD 驱动器芯片 | ILI9341/ST7789 |
| 电阻触摸屏触摸芯片 | XPT2046 / HR2046 |
| LCD 分辨率 | 320*240 |
| 触摸屏类型 | 电阻触摸 |
| 触摸点数 | 单点触摸 |
| 屏幕尺寸 | 2.8’ |
| 工作温度 | -20℃~70℃ |
| 存储温度 | -30℃~80℃ |
| 外形尺寸 | 51mm*82.6mm |
3. 电气特性
| 项目 | 说明 |
|---|---|
| 电源电压 | 背光： 5V 其他： 3.3V |
| IO 口电平 | 3.3V |
| 功耗 | 30~113mA |
（1）3.3V 系统，可以直接接本模块（供电必须 5V&3.3V 双供电），如果是 5V 系统，建议串接 100R左右电阻，做限流处理。
（2）30mA 对应背光关闭时的功耗， 113mA 对应背光最亮时的功耗，此数据是模块的总功耗（包括3.3V 和 5V 电源部分），实际应用中功耗会由于电源电压的波动而略微变化。
4. 模块特点
（1）320× 240 的分辨率；
（2）自带驱动，无需外加驱动器，单片机直接使用；
（3）板载背光电路，只需要 3.3V&5V 供电即可，无需外加高压；
（4）接口简单（LCD 采用 16 位 8080 并口，触摸屏采用 SPI 接口），使用方便；
（5）PCB 尺寸为 51mm*82.6mm，并带有安装孔位，安装方便；
（6）16 位真彩显示（65536色）。
**【注意】**模块是3.3V供电的，不支持5V电压的MCU，如果是5V MCU，必须在信号线串接120R电阻使用。

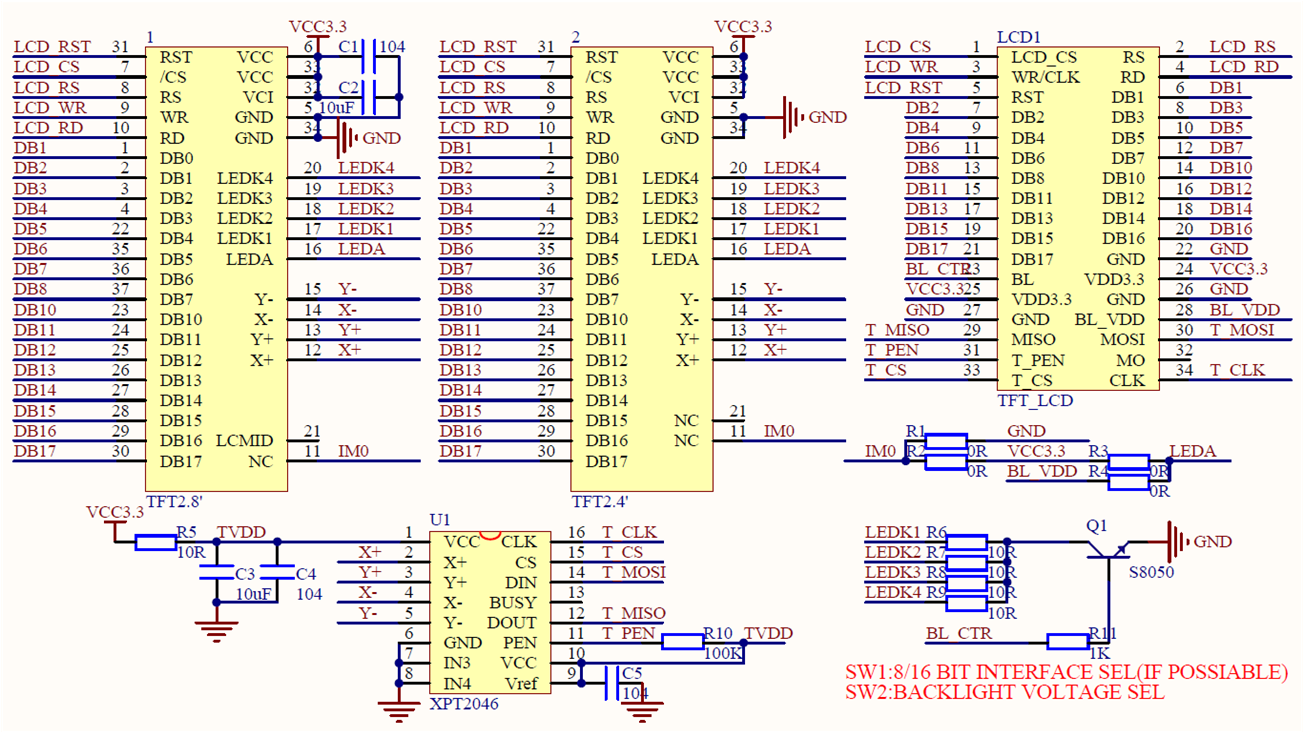

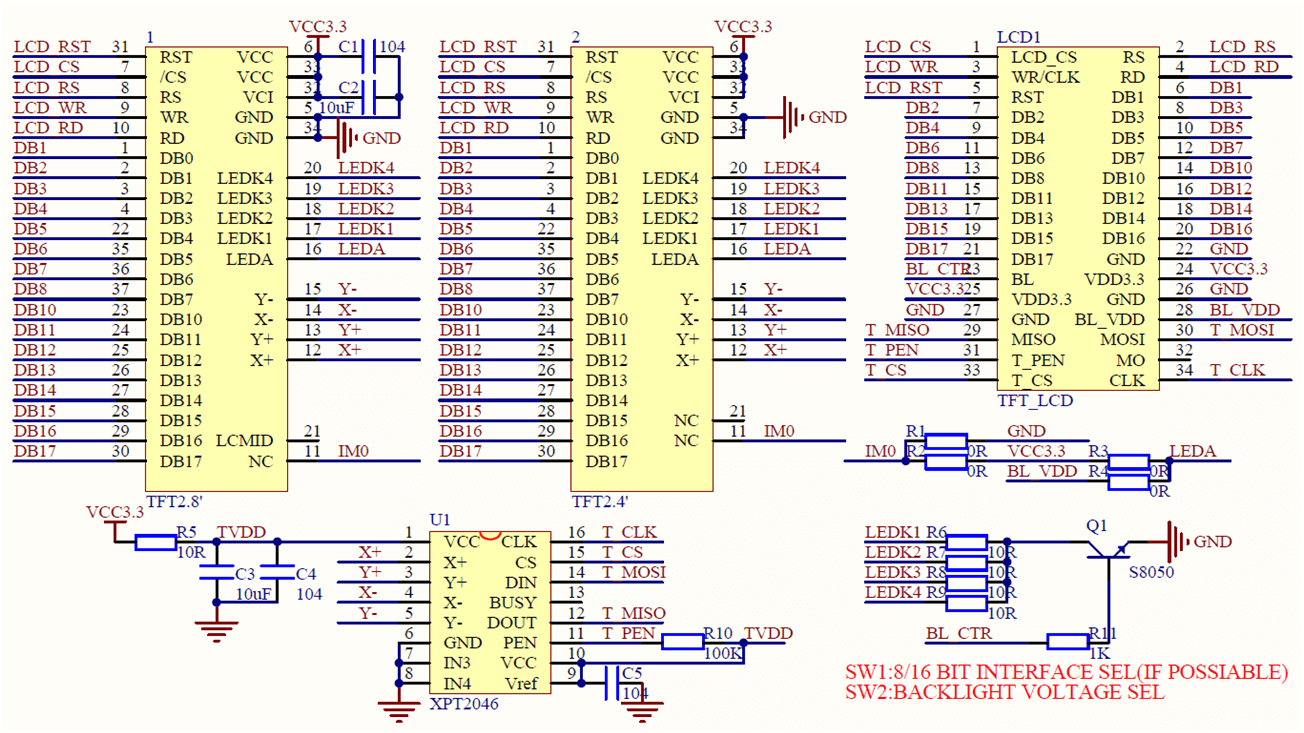

5. 模块原理图
这个原理图是来自于模块自带的资料。
【注意】DB1~DB8，DB10~DB17，总是按顺序连接MCU的FSMC_D0~D15
| 序号 | 名称 | 说明 |
|---|---|---|
| 1 | CS | LCD 片选信号（低电平有效） |
| 2 | RS | 命令/数据控制信号（0，命令； 1，数据；） |
| 3 | WR | 写使能信号（低电平有效） |
| 4 | RD | 读使能信号（低电平有效） |
| 5 | RST | 复位信号（低电平有效） |
| 6~21 | D0~D15 | 双向数据总线 |
| 22,26,27 | GND | 地线 |
| 23 | BL_CTR | 背光控制引脚（高电平点亮背光，低电平关闭） |
| 24,25 | VCC3.3 | 主电源供电引脚（3.3V） |
| 28 | VCC5 | 背光供电引脚（5V） |
| 29 | MISO | NC，电容触摸屏未用到 |
| 30 | MOSI | 电容触摸屏 IIC_SDA 信号(CT_SDA) |
| 31 | PEN | 电容触摸屏中断信号(CT_INT) |
| 32 | BUSY | NC，电容触摸屏未用到 |
| 33 | CS | 电容触摸屏复位信号(CT_RST) |
| 34 | CLK | 电容触摸屏 IIC_SCL 信号(CT_SCL) |
6. 与STM32接线

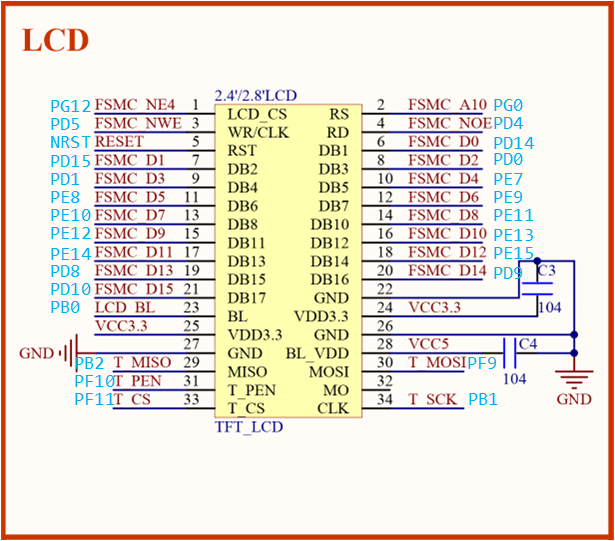

TFTLCD 模块采用 2*17 的 2.54 公排针与外部连接（即接开发板的接口），与STM32引脚接口定义如图所示 ：
7. 裸屏引脚
我们来看一下00ATK-MD0280裸屏尺寸图（钢化玻璃TP）.pdf中的LCD裸屏引脚图：
这是裸屏的引脚排布，裸屏是接了一个ILI9341液晶控制器，我们通过控制ILI9341控制器来驱动LCD屏幕。
