LV010-AT指令
一、ESSP-AT是什么？
ESP-AT 是乐鑫开发的可直接用于量产的物联网应用固件，旨在降低客户开发成本，快速形成产品。通过 ESP-AT 指令，您可以快速加入无线网络、连接云平台、实现数据通信以及远程控制等功能，真正的通过无线通讯实现万物互联。

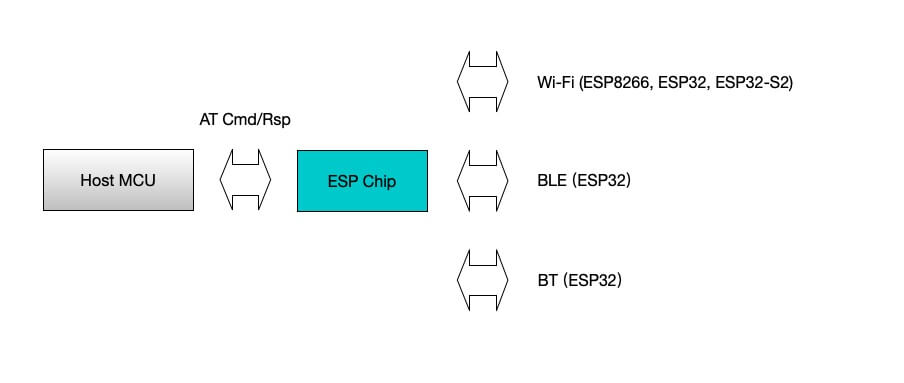

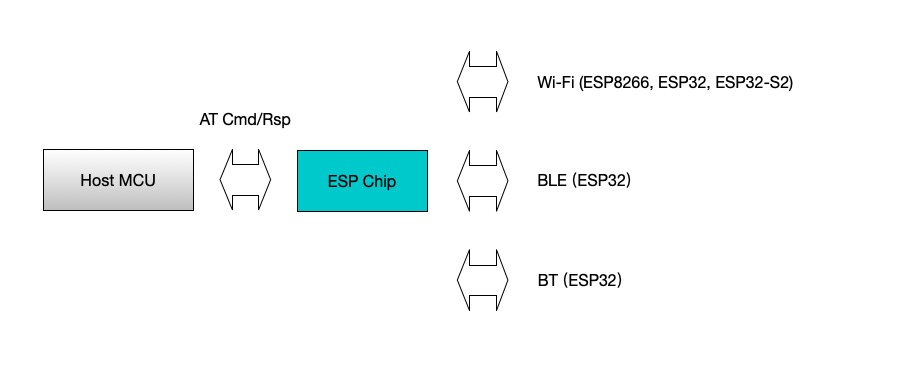

ESP-AT 是基于 ESP-IDF 或 ESP8266_RTOS_SDK 实现的软件工程。它使 ESP 模组作为从机，MCU 作为主机。MCU 发送 AT 命令给 ESP 模组，控制 ESP 模组执行不同的操作，并接收 ESP 模组返回的 AT 响应。ESP-AT 提供了大量功能不同的 AT 命令，如 Wi-Fi 命令、TCP/IP 命令、Bluetooth LE 命令、Bluetooth 命令、MQTT 命令、HTTP 命令、Ethernet 命令等。
AT 命令以 “AT” 开始，代表 Attention，以新的一行 (CR LF) 为结尾。输入的每条命令都会返回 OK 或 ERROR 的响应，表示当前命令的最终执行结果。注意，所有 AT 命令均为串行执行，每次只能执行一条命令。因此，在使用 AT 命令时，应等待上一条命令执行完毕后，再发送下一条命令。如果上一条命令未执行完毕，又发送了新的命令，则会返回 busy p... 提示。更多有关 AT 命令的信息可参见 AT 命令集。
默认配置下，MCU 通过 UART 连接至 ESP 模组、发送 AT 命令以及接收 AT 响应。但是，您也可以根据实际使用情况修改程序，使用其他的通信接口，例如 SDIO。
二、AT 指令格式

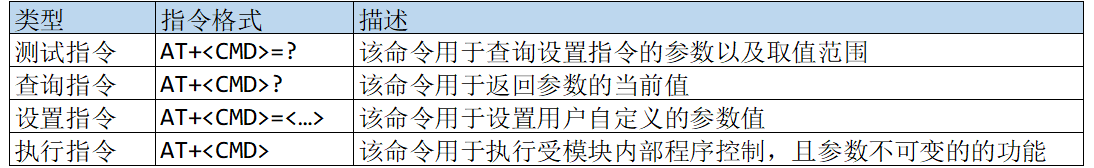

AT 指令可以细分为四种类型，如下表所示：
注意：
（1）不是每条 AT 指令都具有以上四种指令格式的命令。
（2）中括号（[ ]）内的参数为缺省值，不必填写或者可能不显示。
（3）使用双引号表示字符串数据，例如： AT+CWJAP=”ALIENTEK”,”15902020353”。
（4）ATK-MW8266D 模块的 UART 通讯波特率为 115200bps。
（5）AT 指令必须大写，且每条指令都需以回车换行符结尾\r\n。
三、AT指令说明
模块默认是 AT 指令状态，模块波特率： 115200（8 位数据位， 1 位停止位），这里我们看一下几个用户常用指令，详细的指令集可以参《ESP8266_AT 指令集 V2.1.0.pdf》这个文档。 我们其实可以直接去乐鑫或者安信可官网查阅，例如乐鑫官网的AT 命令集。
1. 基础AT指令
- AT：测试 AT 启动
- AT+RST：重启模块
- AT+GMR：查看版本信息
- AT+CMD：查询当前固件支持的所有命令及命令类型
- ATE：开启或关闭 AT 回显功能
- AT+RESTORE：恢复出厂设置
- AT+UART_CUR：设置 UART 当前临时配置，不保存到 flash
- AT+UART_DEF：设置 UART 默认配置, 保存到 flash
- AT+SYSSTORE：设置参数存储模式
- AT+SYSREG：读写寄存器
2. WiFi功能AT指令
- AT+CWMODE：查询/设置 Wi-Fi 模式 (Station/SoftAP/Station+SoftAP)
- AT+CWJAP：连接 AP
- AT+CWLAP：扫描当前可用的 AP
- AT+CWQAP：断开与 AP 的连接
- AT+CWSAP：配置 ESP32 SoftAP 参数
- AT+CWLIF：查询连接到 ESP SoftAP 的 station 信息
- AT+CWQIF：断开 station 与 ESP SoftAP 的连接
- AT+CWAUTOCONN：上电是否自动连接 AP
- AT+CIPSTAMAC：查询/设置 ESP Station 的 MAC 地址
- AT+CIPAPMAC：查询/设置 ESP SoftAP 的 MAC 地址
- AT+CIPSTA：查询/设置 ESP Station 的 IP 地址
- AT+CIPAP：查询/设置 ESP SoftAP 的 IP 地址
- AT+CWSTARTSMART：开启 SmartConfig
- AT+CWSTOPSMART：停止 SmartConfig
- AT+WPS：设置 WPS 功能
- AT+MDNS：设置 mDNS 功能
- AT+CWHOSTNAME：查询/设置 ESP Station 的主机名称
3. TCP/IP相关AT指令
- AT+CIPSTATUS：查询 TCP/UDP/SSL 连接状态和信息
- AT+CIPDOMAIN：域名解析
- AT+CIPSTART：建立 TCP 连接、UDP 传输或 SSL 连接
- AT+CIPSTARTEX：建立自动分配 ID 的 TCP 连接、UDP 传输或 SSL 连接
- AT+CIPSEND：在 普通传输模式 或 Wi-Fi 透传模式 下发送数据
- AT+CIPSENDEX：在 普通传输模式 下采用扩展的方式发送数据
- AT+CIPCLOSE：关闭 TCP/UDP/SSL 连接
- AT+CIFSR：查询本地 IP 地址和 MAC 地址
- AT+CIPMUX：启用/禁用多连接模式
- AT+CIPSERVER：建立/关闭 TCP 或 SSL 服务器
- AT+CIPMODE：查询/设置传输模式
- AT+SAVETRANSLINK：设置开机 透传模式 信息
- AT+CIPSTO：查询/设置本地 TCP 服务器超时时间
- AT+PING：ping 对端主机
四、常用AT指令实例
1. AP 模式下作 TCP 服务器
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=2 | 设置为 AP 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”, ”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、 通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CIPMUX=1 | 开启多连接 |
| AT+CIPSERVER=1,8086 | 开启 SERVER 模式，端口号为 8086 |
| AT+CIPSEND=0,25 | 向 ID0 发送 25 字节数据包 |
2. AP 模式下作 TCP 客户端
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=2 | 设置为 AP 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”,”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CIPMUX=0 | 开启单连接 |
| AT+CIPSTART=”TCP”, ”192.168.4.XXX”,8086 | 建立 TCP 连接到 192.168.4.XXX:8086 |
| AT+CIPMODE=1 | 开启透传模式（仅单连接 Client 时支持） |
| AT+CIPSEND | 开始发送数据 |
3. AP 模式下 UDP 连接
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=2 | 设置为 AP 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”, ”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、 通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CIPMUX=0 | 开启单连接 |
| AT+CIPSTART=”UDP”, “192.168.4.XXX”,8086 | 建立 UDP 连接到 192.168.4.XXX:8086 |
| AT+CIPSEND=25 | 向目标 UDP 发送 25 字节数据 |
4. STA 模式下作 TCP 服务器
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=1 | 设置为 STA 模式 |
| AT+RST | 重启生效 |
| AT+CWJAP=”ATK-MW8266D”, ”12345678” | 加入 WiFi 热点。 SSID： ATK-MW8266D、密码： 12345678 |
| AT+CIPMUX=1 | 开启多连接 |
| AT+CIPSERVER=1,8086 | 开启 SERVER 模式，端口号为 8086 |
| AT+CIPSEND=0,25 | 向 ID0 发送 25 字节数据包 |
5. STA 模式下作 TCP 客户端
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=1 | 设置为 STA 模式 |
| AT+RST | 重启生效 |
| AT+CWJAP=”ATK-MW8266D”, ”12345678” | 加入 WiFi 热点。 SSID： ATK-MW8266D、密码： 12345678 |
| AT+CIPMUX=0 | 开启单连接 |
| AT+CIPSTART=”TCP”, ”192.168.4.XXX”,8086 | 建立 TCP 连接到 192.168.4.XXX:8086 |
| AT+CIPMODE=1 | 开启透传模式（仅单连接 Client 时支持） |
| AT+CIPSEND | 开始发送数据 |
6. STA 模式下 UDP 连接
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=1 | 设置为 STA 模式 |
| AT+RST | 重启生效 |
| AT+CWJAP=”ATK-MW8266D”, ”12345678” | 加入 WiFi 热点。 SSID： ATK-MW8266D、密码： 12345678 |
| AT+CIPMUX=0 | 开启单连接 |
| AT+CIPSTART=”UDP”, “192.168.4.XXX”,8086 | 建立 UDP 连接到 192.168.4.XXX:8086 |
| AT+CIPSEND=25 | 向目标 UDP 发送 25 字节数据 |
7. AP+STA 模式下作 TCP 服务器
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=3 | 设置为 AP+STA 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”, ”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、 通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CWJAP=”ALIENTEK”, ”12345678” | 加入 WiFi 热点。 SSID： ALIENTEK、密码： 12345678 |
| AT+CIPMUX=1 | 开启多连接 |
| AT+CIPSERVER=1,8086 | 开启 SERVER 模式，端口号为 8086 |
| AT+CIPSTO=1200 | 设置服务器超时时间 1200s |
| AT+CIPSEND=0,25 | 向 ID0 发送数据 |
| AT+CIPSEND=1,25 | 向 ID1 发送数据 |
8. AP+STA 模式下作 TCP 客户端
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=3 | 设置为 AP+STA 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”, ”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、 通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CWJAP=”ALIENTEK”, ”12345678” | 加入 WiFi 热点。 SSID： ALIENTEK、密码： 12345678 |
| AT+CIPMUX=1 | 开启多连接 |
| AT+CIPSTART=0,”TCP”, ”192.168.4.XXX”,8086 | 建立 TCP 连接到 192.168.4.XXX:8086 |
| AT+CIPSEND=0,25 | 向 ID0 发送数据 |
| AT+CIPSEND=1,25 | 向 ID1 发送数据 |
9. AP+STA 模式下 UDP 连接
| 发送指令 | 作用 |
|---|---|
| AT+CWMODE=3 | 设置为 AP+STA 模式 |
| AT+RST | 重启生效 |
| AT+CWSAP=”ATK-MW8266D”, ”12345678”,1,4 | 设置 AP 参数。 SSID 为 ATK-MW8266D、密码为 12345678、 通道为 1、加密方式为 WPA_WPA2_PSK |
| AT+CWJAP=”ALIENTEK”,”12345678” | 加入 WiFi 热点。 SSID： ALIENTEK、密码： 12345678 |
| AT+CIPMUX=1 | 开启多连接 |
| AT+CIPSERVER=1,8086 | 开启服务器，端口号 8086 |
| AT+CIPSTO=1200 | 设置服务器超时时间 1200s |
| AT+CIPSTART=0,”UDP”, “192.168.1.XXX”,8086 | STA 作为 ID0 连接到 192.168.1.XXX:8086 |
| AT+CIPSEND=0,25 | 向 ID0 发送数据 |
| AT+CIPSEND=1,25 | 向 ID1 发送数据 |
五、测试实验
1. 使用前准备
1.1 所需工具
（1）ATK-ESP8266 WIFI 模块一个
（2）USB 转 TTL 模块一个（战舰板板载USB 转 TTL）
（3）电脑安装 CH340 驱动（USB 转 TTL 模块必须）
（4）网络调试助手网络调试助手软件(ATK-XNET) 版本：v1.8 — 正点原子资料下载中心 1.0.0 文档，在windows下使用的时候发现无论如何模块都连接不上服务器，所以又找了一个Linux下的，说是在虚拟机中可以正常建立服务器并可以连接mNetAssist（hecanbo/mNetAssist: mNetAssist - A UDP/TCP Assistant (github.com)），但是吧，我试了，还是不行，后来觉得没必要在这里浪费时间，写个笔记就算了，后面再说。
（5）串口调试助手：串口调试助手软件(ATK-XCOM) 版本：v3.0 — 正点原子资料下载中心 1.0.0 文档

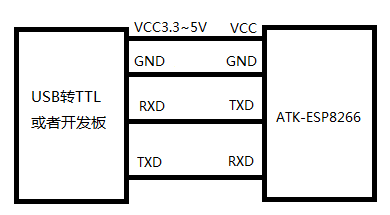

1.2 硬件连接
2. TCP Client 透传模式测试
2.1 助手配置
- 网络助手

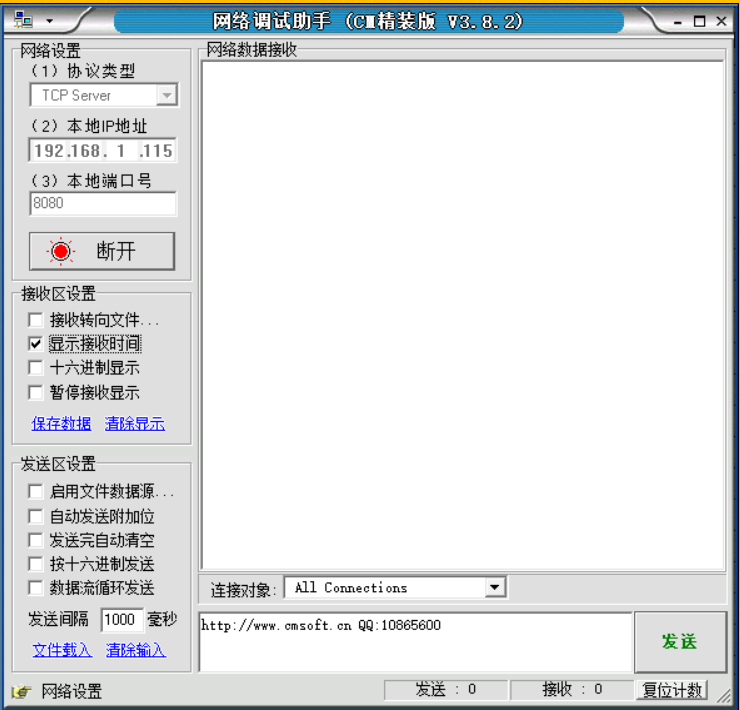

我们下载上面提到的网络调试助手，并且创建一个server，如下图，注意这里的IP一般都是自动识别：
- 串口调试助手

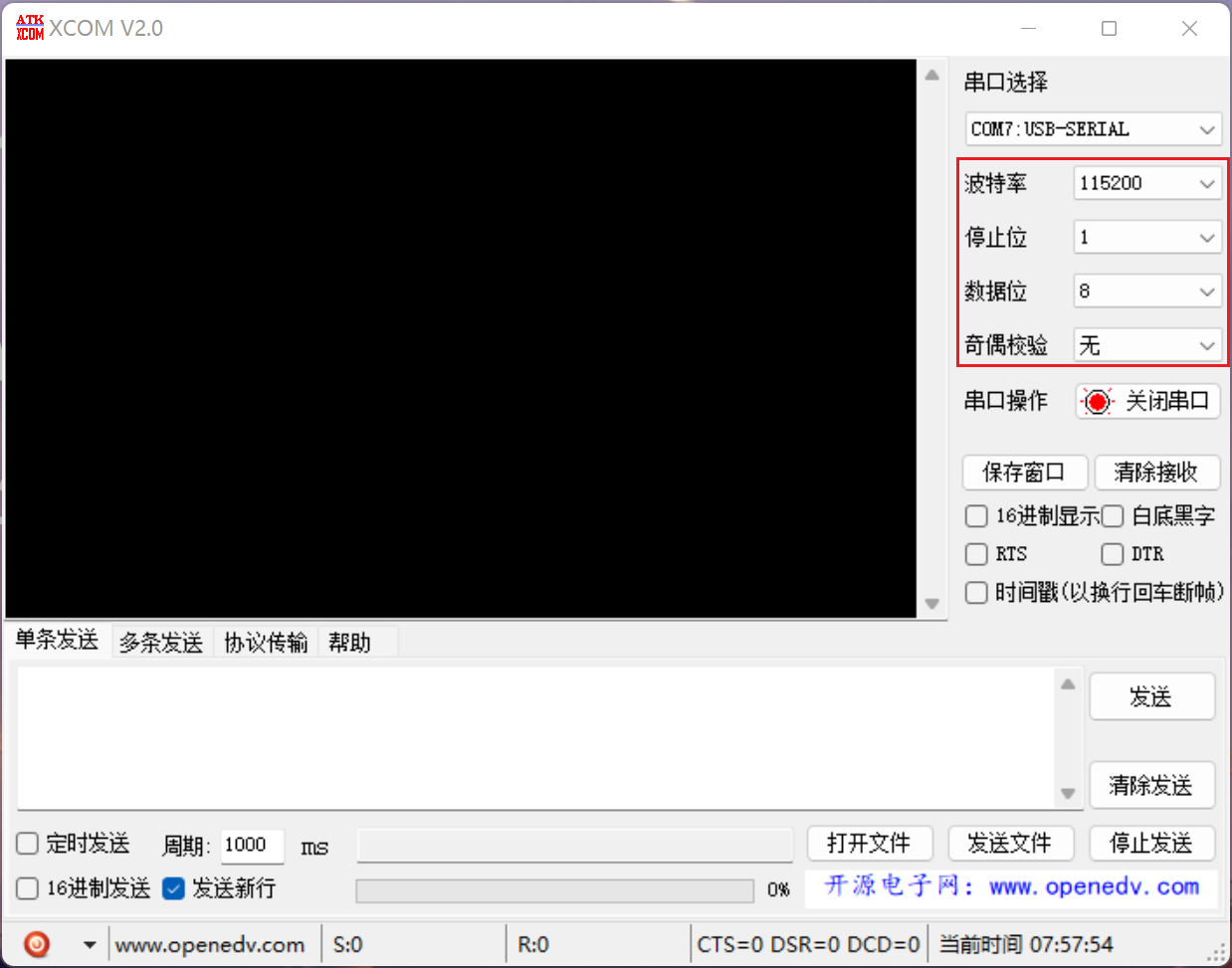

主要是配置一下波特率：
2.2 配置WiFi模块
我们在串口调试助手依次输入以下命令：
| 步骤 | 命令 | 响应 |
|---|---|---|
| （1）设置 WIFI 模式 | AT+CWMODE=1 //设置为 STA 模式 | OK |
| （2）重启生效 | AT+RST | OK |
| （3）连接路由器 | AT+CWJAP=”ALIENTEK”,”15902020353” //连接对象路由器的 ssid 和 password | OK |
| （4）查询模块 IP | AT+CIFSR | 192.168.1.xxx |
| （5）模块连接到 server | AT+CIPSTART="TCP","192.168.19.1",8080 | CONNECT OK |
| （6）开启透传模式 | AT+CIPMODE=1 | OK |
| （7） 开始透传 | AT+CIPSEND | OK |
| （8）退出透传模式 | 在透传模式中，若识别到单独的一包数据“ +++”，则退出透传模式。 |
2.3 实验效果
这里的图和实际效果是直接用的正点原子文档里的，因为我自己在尝试的时候发现网络调试助手识别到的本机IP地址和WiFi模块连接后获取的IP并不在一个网段，即便我改了模块的IP，或者说用自己手机开热点，都无法连接到网络助手的服务器，也没找到解决办法，所以这里就看教程大概了解一下好啦。做完上面的前7个步骤，理论上我们就可以成功连接到服务器了：

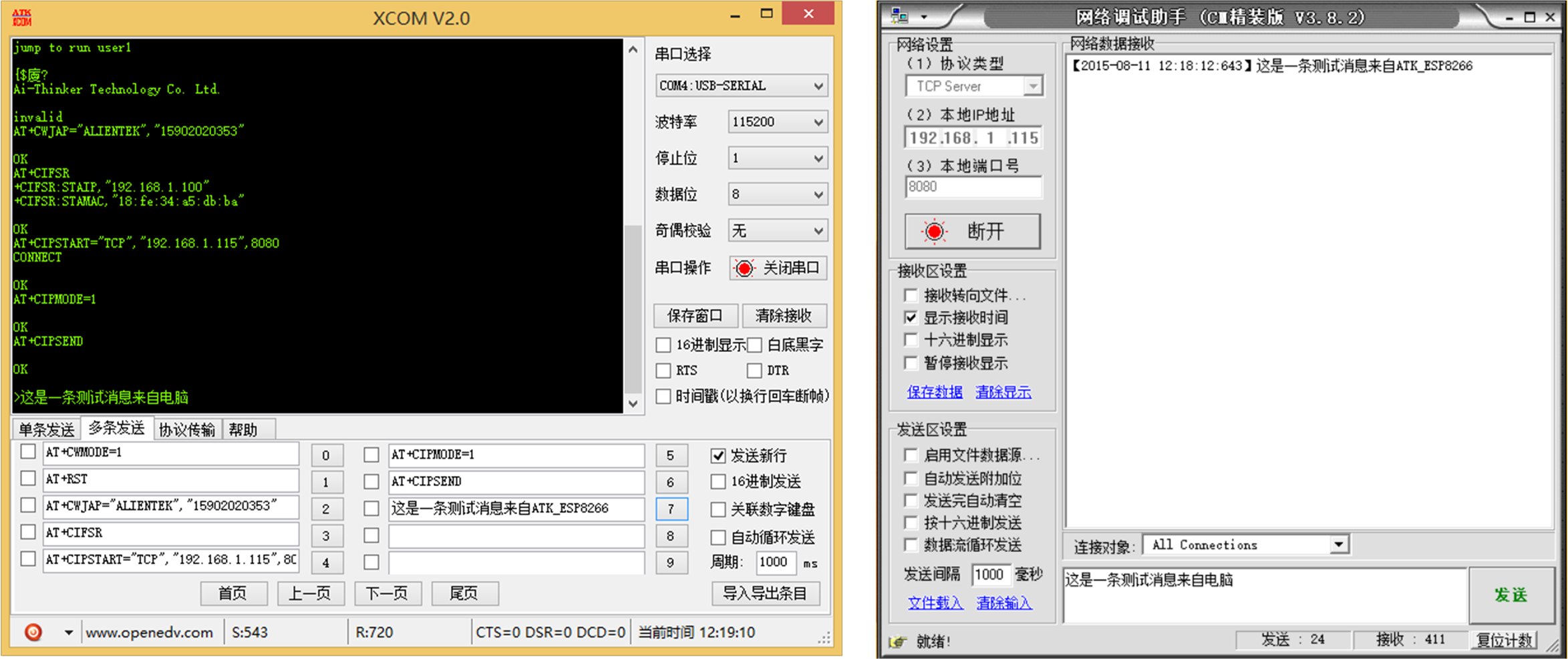

连接上服务器后，就可以相互发数据了，如下图 ：

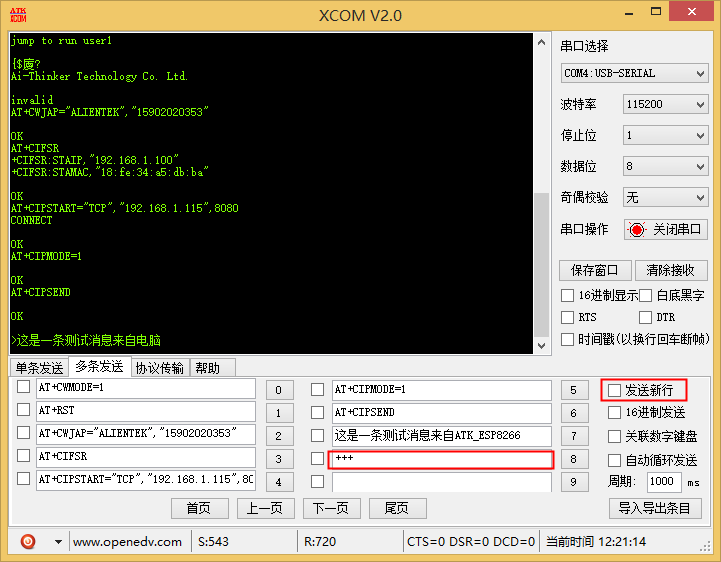

在透传模式中，若识别到单独的一包数据“ +++”，则退出透传模式。
注意：如果需要模块上电自动连接到某个 IP 并进入透传模式，这个时候需要在模块连接到路由器wifi热点之后，发送AT+SAVETRANSLINK=1,"192.168.1.xxx",8086,"TCP"， 设置模块为上电自动连接到 TCP Server：192.168.1.xxx ， 8086 ， 并进入透传模式。当发送AT+SAVETRANSLINK 指令后，模块断电再上电会自动进入透传模式，此时发送 AT 指令模块是不会回复的（即使透传的服务器不存在，模块也会进入透传模式的）。模块要恢复到 AT 指令模式需要先退出透传模式，然后勾选发送新行，再发送“ AT+SAVETRANSLINK=0”，这样上电模块就不会再上电进入透传了。
3. 多连接server
3.1 配置WiFi模块
前 ATK_ESP8266 模块作为 server，需建立多连接，即可以连接多个 client以下为 ATK_ESP8266 作为 STA 模式建立 TCP SERVER 的设置
| 步骤 | 命令 | 响应 |
|---|---|---|
| （1）设置 wifi 模式 | AT+CWMODE=1 //设置模块为 STA 模式 | OK |
| （2）重启生效 | AT+RST | OK |
| （3）连接路由器 | AT+CWJAP=”ALIENTEK”,”15902020353” //连接对象路由器的 ssid 和 password | OK |
| （4）启动多链接 | AT+CIPMUX=1 | OK |
| （5）建立 server | AT+CIPSERVER=1,8080 //设置端口号为 8080 | OK |
| （6）获取模块 IP 地址 | AT+CIFSR | OK IP // IP地址 MAC // MAC地址 |
| （7）电脑或者手机连接到 server，电脑或手机作为 client | 无 | 无 |
| （8）模块向指定通道发送数据 | AT+CIPSEND=id,sizeid：client 通道号 size：要发送的数据长度 | OK > |
| （9）接收数据 | +IPD,id,size: //id:收到数据的 client 通道号， size:接收到的数据长度 | OK |
3.2 助手配置
3.3 实验效果

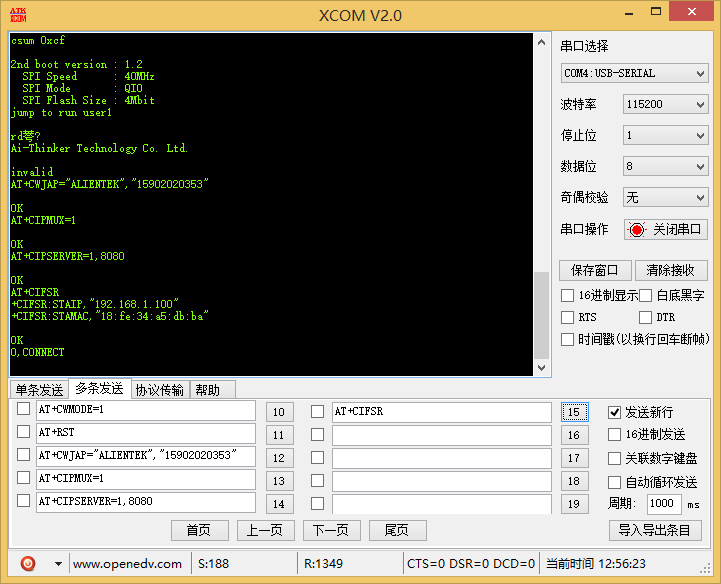

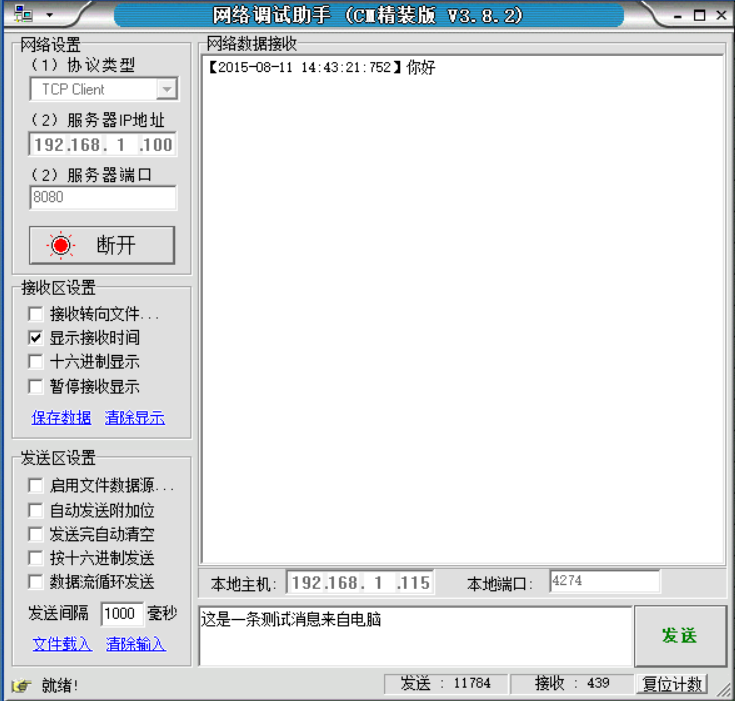

我们做第（7）步的时候，模块配置为 TCP Server ，客户端连接过来如下图所示：

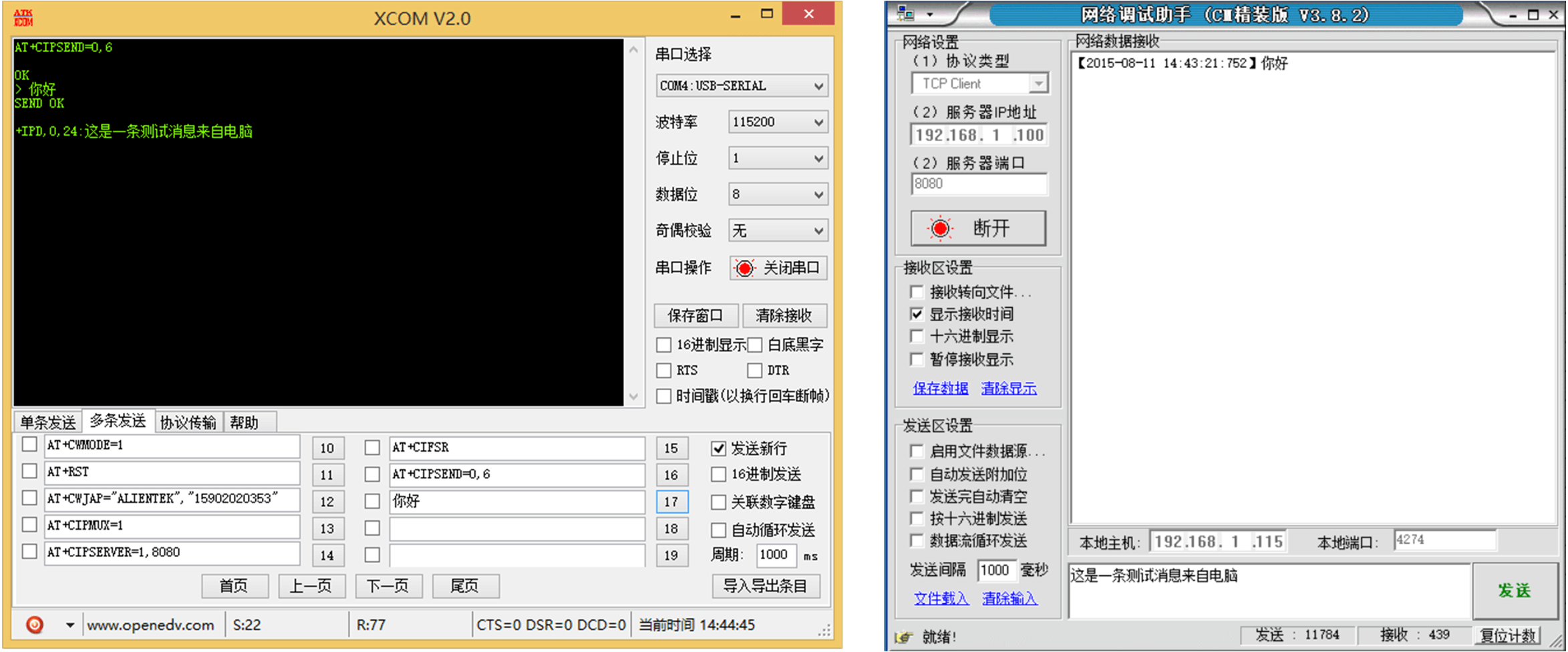

第（9）步接收数据的时候如下图所示：
4. 连接原子云
原子云即原子云服务器，是正点原子推出的互联网云服务平台，它可以实现数据的远程监控、转发和管理等功能。原子云域名为： cloud.alientek.com，端口号为： 59666。
4.1 创建设备

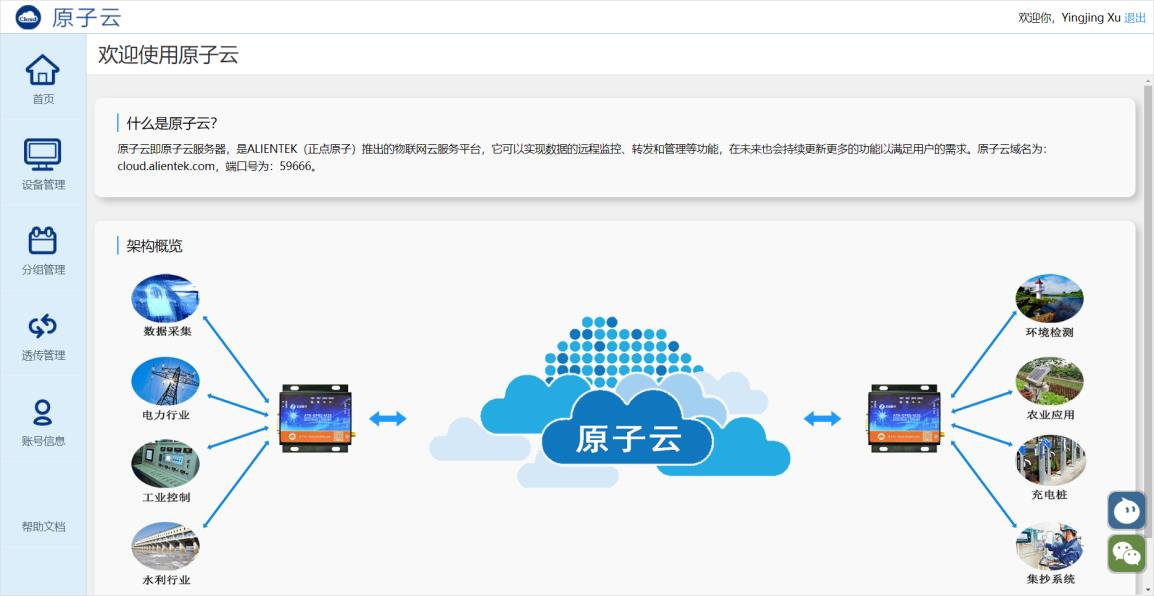

在创建设备之前， 需登入原子云的网址原子云-用户登录 (alientek.com) 创建并登入账号。创建和登入账号的过程比较简单， 这里不做过多介绍，登入原子云后，如下图所示：

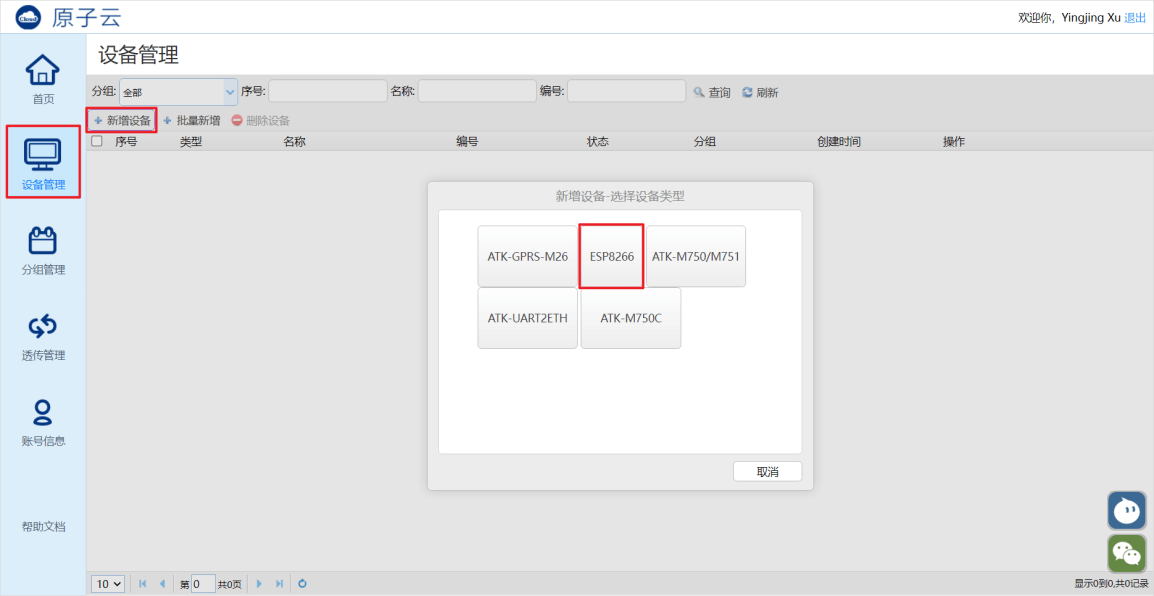

建议第一次使用原子云的用户，点击原子云首页左下角的“帮助文档”，快速了解原子云服务器。在原子云平台创建设备，首先点击原子云首页左侧导航栏中的“设备管理”，随后在出现的页面中，点击“新增设备”，如下图所示：

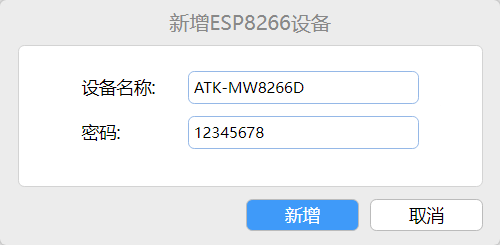

接着在弹出的窗口中，根据 ATK-MW8266D 模块的设备类型选择“ESP8266”，随后根据个人喜好填入“设备名称”和“密码”（这里的密码在就是 ATK-MW8266D 模块通过 AT指令连接原子云时需要的密码），如下图所示：

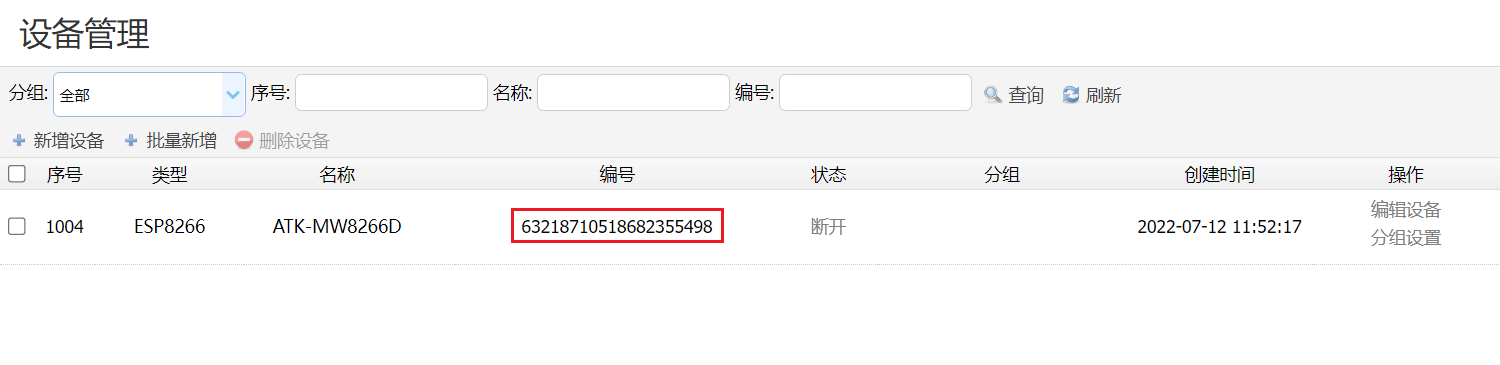

最后，点击“新增”按钮， 即可创建设备，设备创建好后，如下图所示：
创建好设备后， 系统会自动为设备生成编号， 这个设备编号就是 ATK-MW8266D 模块使用 AT 指令连接原子云时需要的设备 ID。
4.2 连接到原子云
建好设备后，就能后根据设备的编号和密码并通过 AT 指令操作 ATK-MW8266D 模块连接原子云了。 具体的 AT 指令如下所示：
# 使能 ATK-MW8266D 模块的 STA 模式，以连接路由器的 AP
AT+CWMODE=1
# 连接路由器的 AP，以访问互联网
AT+CWJAP=”ALIENTEK-YF”,”15902020353”
# 连接原子云服务器

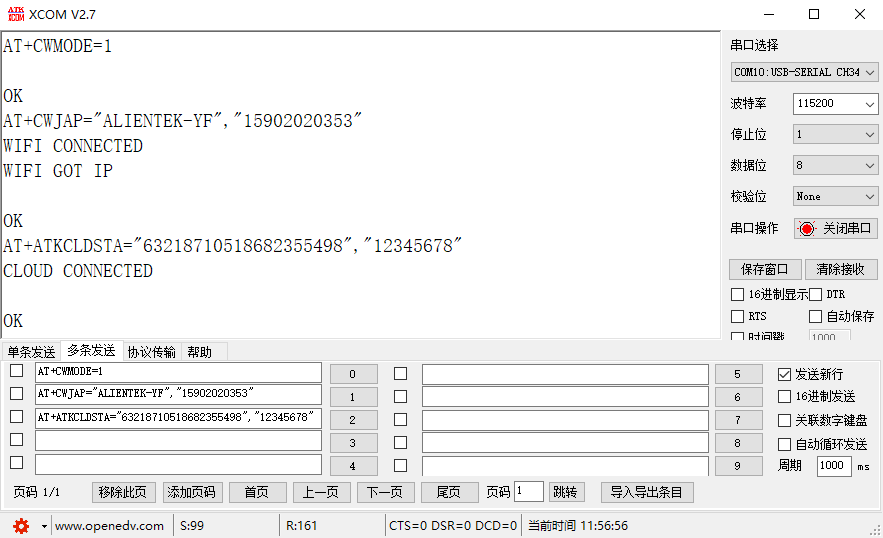

AT+ATKCLDSTA=”63218710518682355498”,”12345678”实际在串口调试助手中的操作，如下图所示：

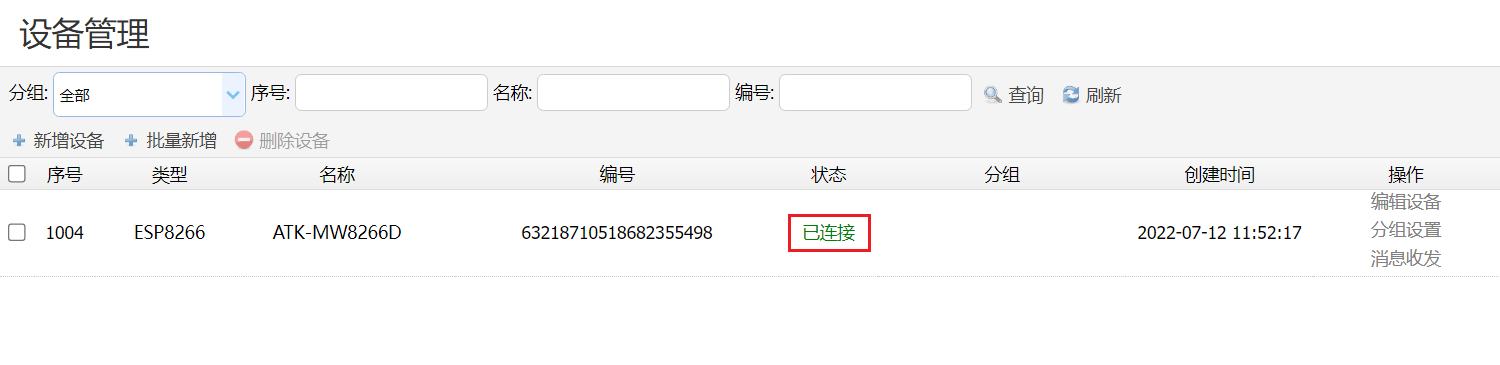

当串口调试助手显示“CLOUD CONNECTED”后，说明已成功连接上原子云服务器，此时在原子云的设备管理界面，也能够看到对应的设备显示为“已连接”的连接状态，如下图所示：

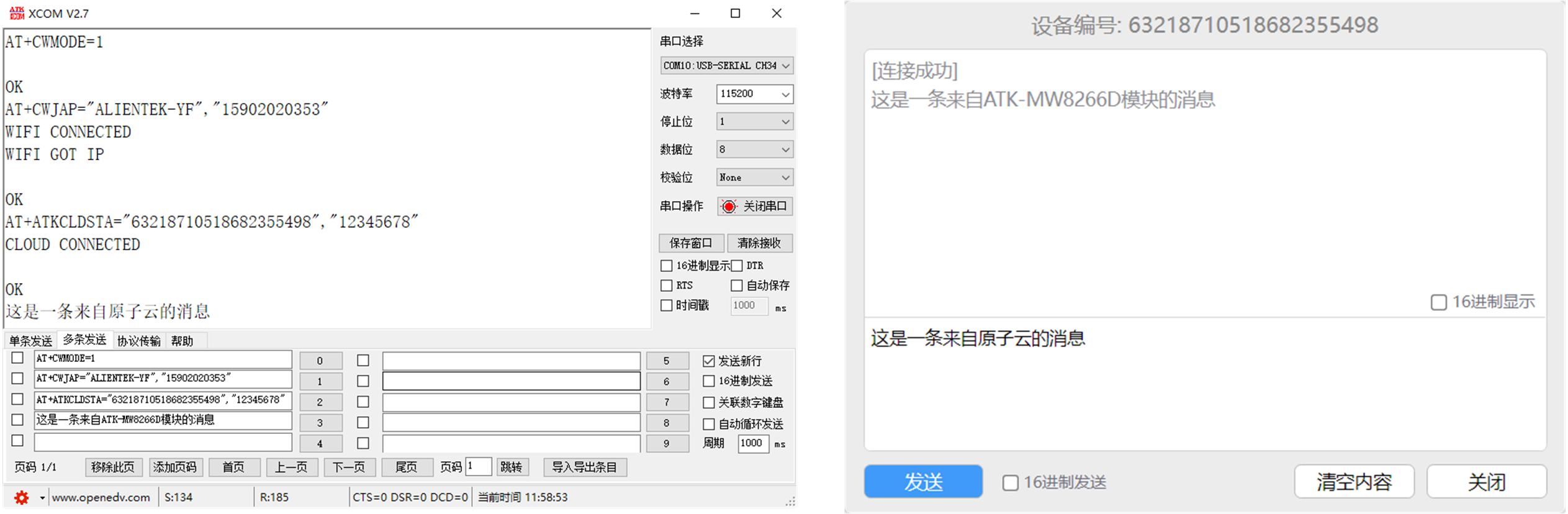

当 ATK-MW8266D 模块成功连接原子云服务器后，即进入了透传模式，此时就能够在原子云的对应设备的“消息收发”操作界面通过原子云服务器发送消息至 ATK-MW8266D模块，同时，也能后在该界面下，查看到接收自 ATK-MW8266D 模块的消息，如下图所示：
