LV020-ATK-MW8266D硬件连接与工程配置
ATK-MW8266D 是正点原子基于 ATK-ESP-01 模组做的 UART-WIFI 转接板，模块内部跑 AT 固件和 TCP/IP 协议栈，MCU 侧只需要一个普通串口。这一篇只讲两件事：模块怎么接到战舰 V3 开发板上，以及 STM32CubeMX 里怎么把外设配到能通 AT 指令。驱动的收发机制、判帧逻辑与移植改造放在LV025-ATK-MW8266D驱动实现里讲。
一、模块与硬件接口
1. 模块定位与关键参数
ATK-MW8266D 是正点原子基于自研 ATK-ESP-01 模组（核心芯片 ESP8266EX）做的 UART-WIFI 转接板。模块出厂即烧好 AT 指令固件，MCU 侧只需要一个串口：发 AT 指令配置网络，之后收发数据全走同一根串口链路，TCP/IP 协议栈在模块内部，STM32 不参与。
| 项目 | 参数 |
|---|---|
| 无线标准 | IEEE 802.11 b/g/n，2.412 ~ 2.484 GHz（仅 2.4 GHz 频段） |
| 工作模式 | STA、AP、STA+AP，出厂默认 AP |
| 串口默认参数 | 115200 bps，8 数据位，1 停止位，无校验（8N1） |
| 串口电平 | 3.3 V LVTTL |
| 供电 | 3.3 V ~ 5 V |
| 功耗 | 正常平均约 12 mA、峰值 200 mA；持续发送平均约 70 mA |
| 无线安全 | WEP、WPA-PSK、WPA2-PSK；WEP64/128、TKIP、AES |
| 同时 TCP 客户端数 | 5 个 |
| 尺寸 | 19 mm × 29 mm，6 个 2.54 mm 排针 |
两条要记住的数据：串口是 3.3 V LVTTL 电平（不能直接接 RS232），峰值电流 200 mA（供电余量要留够）。
模块本身的资料、三种工作模式的差异，见 LV001-ESP8266模块简介，这里只留接线与配置必需的部分。
2. 引脚定义
| 序号 | 名称 | 说明 |
|---|---|---|
| 1 | VCC | 电源，3.3 V ~ 5 V |
| 2 | GND | 电源地 |
| 3 | TXD | 模块串口发送，接 MCU 的 RX |
| 4 | RXD | 模块串口接收，接 MCU 的 TX |
| 5 | RST | 复位，低电平有效 |
| 6 | IO_0 | 固件烧写模式选择：低电平进烧写模式，高电平为运行模式（默认） |
【注意】
IO_0 悬空即为运行模式。如果把它接到某个默认为低的引脚上，模块上电后不会跑固件，表现为"串口毫无反应"，排查时极易被误判成模块损坏。需要重新烧写固件时才把它拉低，流程见 LV015-ESP8266固件烧录。
3. 与战舰 V3 开发板的连接
模块可以直接插到开发板板载的 ATK MODULE 座，对应的连接关系如下：

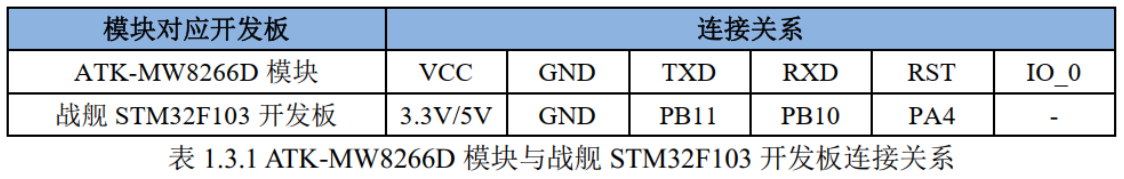

| 模块引脚 | 开发板引脚 | 说明 |
|---|---|---|
| VCC | 3.3V / 5V | 模块自带 LDO，两种都可用 |
| GND | GND | |
| TXD | PB11 | 即 USART3_RX |
| RXD | PB10 | 即 USART3_TX |
| RST | PA4 | 普通 GPIO 输出即可 |
| IO_0 | 不接 | 悬空 = 运行模式 |

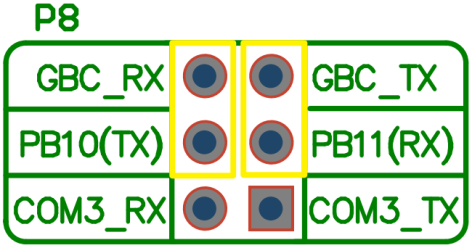

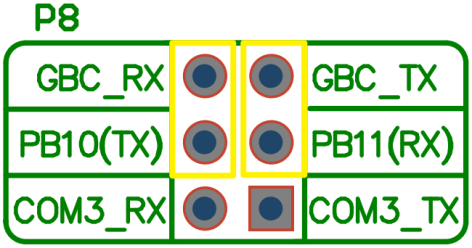

战舰 V3 上 PB10/PB11 与 GBC 接口共用，必须把 P8 排针处的两个跳线帽短接（PB10 ↔ GBC_RX、PB11 ↔ GBC_TX），否则 ATK MODULE 座与 USART3 之间是断的：
这一步漏了，现象是"接线全对、AT 指令全无响应"。
4. 供电与电平注意事项
（1）模块峰值电流 200 mA，且 WIFI 发射是突发式的。不要从 MCU 的 VDDA 或调试器 3.3 V 引脚取电，应由开发板板载 LDO 的 3.3 V 供电，或独立 3.3 V 电源，并在模块 VCC 就近放 10 µF + 0.1 µF 去耦。
（2）供电不足的典型症状不是"不工作"，而是偶发重启、AT 响应时有时无、连接 AP 阶段失联——很容易误判成软件时序问题。
（3）串口电平 3.3 V，直接对接 STM32 的 3.3 V IO，无需电平转换；5 V 单片机的 TX 直连模块 RXD 也通常可用（模块 IO 耐 5 V 输入），但反向 RX 侧要确认电平门限。
二、STM32CubeMX 工程配置
1. 时钟树
战舰 V3 板载 8 MHz 晶振，目标是 72 MHz 主频：
（1）System Core → RCC：High Speed Clock (HSE) 选 Crystal/Ceramic Resonator；LSE 不用可保持 Disable。
（2）Clock Configuration 页按下面三项核对，其余由 CubeMX 自动推算：
| 项目 | 目标值 | 说明 |
|---|---|---|
| SYSCLK | 72 MHz | HSE 8 MHz × PLLMUL 9 |
| HCLK (AHB) | 72 MHz | AHB Prescaler = 1 |
| APB1 Prescaler | /2 → 36 MHz | USART3 挂在 APB1，不能超过 36 MHz |
| APB2 Prescaler | /1 → 72 MHz | USART1 挂 APB2 |
（3）System Core → SYS：Debug 选 Serial Wire，否则第二次烧写会连不上。
USART3 的波特率由 PCLK1 = 36 MHz 分频得到，改 APB1 分频就等于改波特率——这是"代码里明明写了 115200、实际却乱码"的常见来源。
2. USART3 参数
（1）Connectivity → USART3：Mode 选 Asynchronous。此时 CubeMX 自动把 PB10 配成 USART3_TX、PB11 配成 USART3_RX，无需手动指定引脚。
（2）Parameter Settings 按模块出厂参数填写：
| 参数 | 取值 |
|---|---|
| Baud Rate | 115200 Bits/s |
| Word Length | 8 Bits (including Parity) |
| Parity | None |
| Stop Bits | 1 |
| Data Direction | Receive and Transmit |
| Over Sampling | 16 Samples |
| 其余（Advanced Features） | 全部 Disable |
（3）DMA Settings 保持为空。本驱动不用 DMA，全在中断里逐字节收。
（4）GPIO Settings 保持 CubeMX 默认即可：TX 为 Alternate function push pull，RX 为 Input，均为 No pull。原厂代码 RX 用的是普通 GPIO_MODE_INPUT，与 CubeMX 生成的一致，不需要手改。
（5）若之前用 AT+UART 改过模块波特率，这里必须同步改，否则整条链路静默。
3. 中断与优先级
（1）USART3 → NVIC Settings：勾选 USART3 global interrupt。这一步只负责生成 HAL_NVIC_EnableIRQ(USART3_IRQn)，不会帮你使能 RXNE/IDLE 位，那两个使能位要手写，见下一篇。
（2）System Core → NVIC → Code generation：Priority Group 选 4 bits for pre-emption priority（对应 NVIC_PRIORITYGROUP_4）。
（3）优先级分配建议：
| 中断 | Preemption Priority | 说明 |
|---|---|---|
| USART3 | 0 或 1 | 与模块通信，判帧靠及时性 |
| USART1 | 3 | 调试口，可低 |
| SysTick（HAL 时基） | 15（默认） | 数值越大优先级越低 |
数字越小优先级越高。USART3 设为 0~1 即可，注意不要在 USART3 中断里调用 HAL_Delay()：SysTick 优先级更低，会被一直抢占，HAL_Delay 永远等不到 tick 前进。
原厂工程用的是 NVIC 组 2（2 位抢占），CubeMX 默认组 4（4 位抢占）。两者在"只有一个中断源需要抢占"的场景下功能等价，不必刻意对齐，只要保证 USART3 抢占优先级数值最小。
4. RST 引脚
（1）在引脚图上点 PA4，选 GPIO_Output。
（2）System Core → GPIO → PA4 按下面配置：
| 项目 | 取值 | 原因 |
|---|---|---|
| GPIO output level | High | 上电即高，模块处于运行态；低电平会一直复位 |
| GPIO mode | Output Push Pull | 推挽驱动，无需上拉 |
| GPIO Pull-up/Pull-down | No pull-up and no pull-down | 模块内部已有上下拉 |
| Maximum output speed | High | 复位脉冲边沿要干净 |
| User Label | ATK_ESP_RST | 生成 ATK_ESP_RST_Pin / ATK_ESP_RST_GPIO_Port 宏 |
配好之后 MX_GPIO_Init() 生成的代码是"先把输出电平写成高，再把引脚切成输出"，这个顺序正是我们要的——切模式的瞬间引脚就已经是高电平，不会出现一个低电平毛刺把模块按在复位里：
// Core/Src/gpio.c
/* Configure GPIO pin Output Level */
HAL_GPIO_WritePin(ATK_ESP_RST_GPIO_Port, ATK_ESP_RST_Pin, GPIO_PIN_SET);
/* Configure GPIO pin : ATK_ESP_RST_Pin */
GPIO_InitStruct.Pin = ATK_ESP_RST_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(ATK_ESP_RST_GPIO_Port, &GPIO_InitStruct);【注意】
GPIO output level 必须是 High。这一项默认是 Low，漏改的现象是"模块一直被按在复位里，AT 指令全无响应"，且看上去和"模块坏了"完全一样。这个引脚必须在 .ioc 里配置，不要手写进 gpio.c 的 USER CODE 区，否则每次重新生成都要补一遍。
5. 调试串口与 printf
建议保留一个独立调试口（战舰 V3 上是 USART1，PA9/PA10），115200 8N1，用于打印日志。不要把模块串口同时也接到串口助手：AT 回显、模块主动上报的 WIFI CONNECTED、透传数据会与调试日志搅在一起，完全没法看。
printf 重定向有两种写法，二选一：
| 方案 | 操作 | 说明 |
|---|---|---|
| MicroLIB | Target 选项勾 Use MicroLIB，只重写 fputc() | 最省事，新工程推荐 |
| 标准库 | 不勾 MicroLIB，需 __use_no_semihosting + 实现 _ttywrch/_sys_exit/_sys_command_string + fputc() | 原厂 usart.c 用的是这套 |
重定向到 USART1 的示例（CubeMX 工程，配合 huart1）：
// Core/Src/usart.c（放在 USER CODE 区，防止重新生成时被覆盖）
int fputc(int ch, FILE *f)
{
(void)f;
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
return ch;
}6. 代码生成选项
Project Manager 页三处必做：
（1）Code Generator → 勾选 Generate peripheral initialization as a pair of '.c/.h' files per peripheral。这样会生成 Core/Src/usart.c 与 Core/Inc/usart.h，驱动里 #include "usart.h" 就能拿到 extern UART_HandleTypeDef huart3，不必去翻 main.c。
（2）勾选 Keep User Code when re-generating（默认已勾）。驱动代码全部写在 USER CODE BEGIN/END 区内。
（3）不要勾选会删除既有文件的选项（Delete previously generated files when not re-generated）。
Toolchain/IDE 按需选 MDK-ARM（V5）或 Makefile。
7. 上电前核对表
| 检查项 | 期望 |
|---|---|
| SYSCLK / PCLK1 | 72 MHz / 36 MHz |
| USART3 | 115200、8N1、异步、无流控 |
| NVIC | USART3 global interrupt 已勾选 |
| PA4 | 输出、初始高电平、推挽，User Label 为 ATK_ESP_RST（main.h 里有 ATK_ESP_RST_Pin） |
| P8 跳线帽 | PB10 ↔ GBC_RX、PB11 ↔ GBC_TX 已短接 |
| 模块 VCC | 3.3 V 或 5 V，供电能力 ≥ 200 mA 峰值 |
| IO_0 | 悬空（高电平 / 运行模式） |
到这一步，串口能收能发了，但帧边界所需的 RXNE/IDLE 中断使能、中断里调哪个函数，以及整套驱动的移植改造，都还没做——这些在LV025-ATK-MW8266D驱动实现里继续。
