LV005-alsa简介

一、alsa 简介

1. alsa 是什么？

ALSA 是 Advanced Linux Sound Architecture（高级的 Linux 声音体系） 的缩写，目前已经成为了 linux 下的主流音频体系架构， 提供了音频和 MIDI 的支持，替代了原先旧版本中的 OSS（开发声音系统）。

ALSA 是 Linux 系统下一套标准的、先进的音频驱动框架， 那么这套框架的设计本身是比较复杂的， 采用分离、分层思想设计而成，具体的在应用编程这部分就不需太深入去了解了。

2. 官网在哪？

官网这里：AlsaProject (alsa-project.org)。

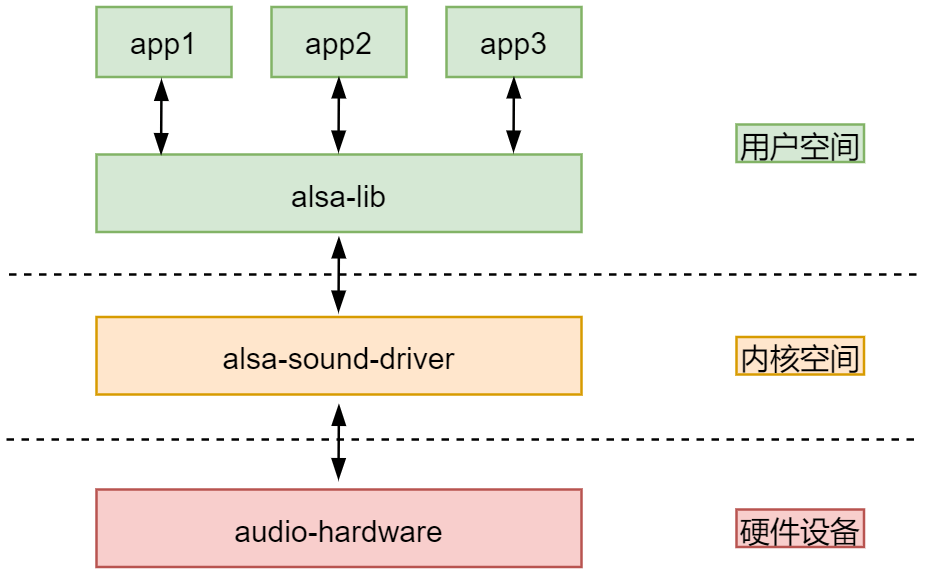

3. alsa 基本框架与 API

在应用层， ALSA 为我们提供了一套标准的 API，应用程序只需要调用这些 API 就可完成对底层音频硬件设备的控制， 如播放、录音等， 这一套 API 称为 alsa-lib。

二、alsa-lib

1. alsa-lib 库简介

alsa-lib 是一套 Linux 应用层的 C 语言函数库， 为音频应用程序开发提供了一套统一、标准的接口，应用程序只需调用这一套 API 即可完成对底层声卡设备的操控，如播放与录音。

用户空间的 alsa-lib 对应用程序提供了统一的 API 接口，这样可以隐藏驱动层的实现细节，简化了应用程序的实现难度、无需应用程序开发人员直接去读写音频设备节点。学习 ALSA 音频应用编程其实就是学习 alsa-lib 库函数的使用、如何基于 alsa-lib 库函数开发音频应用程序。

2. 相关文档

ALSA 提供了关于 alsa-lib 的使用说明文档，其链接地址为：ALSA project - the C library reference: Index, Preamble and License (alsa-project.org)。

alsa-lib 库支持功能比较多， 提供了丰富的 API 接口供应用程序开发人员调用， 根据函数的功能、作用将这些 API 进行了分类， 可以点击 Topics 按钮查看其模块划分， 如下所示：

一个分类就是一个模块（module），有些模块下可能该包含了子模块，例如上图中，模块名称前面有三角箭头的表示该模块包含有子模块。

• Global defines and functions： 包括一些全局的定义，如函数、宏等；
• Constants for Digital Audio Interfaces： 数字音频接口相关的常量；
• Input Interface： 输入接口；
• Output Interface： 输出接口；
• Error handling： 错误处理相关接口；
• Configuration Interface： 配置接口；
• Control Interface： 控制接口；
• PCM Interface： PCM 设备接口；
• RawMidi Interface： RawMidi 接口；
• Timer Interface： 定时器接口；
• Hardware Dependant Interface： 硬件相关接口；
• MIDI Sequencer： MIDI 音序器；
• External PCM plugin SDK： 外部 PCM 插件 SDK；
• External Control Plugin SDK： 外部控制插件 SDK；
• Mixer Interface： 混音器接口；
• Use Case Interface： 用例接口；
• Topology Interface： 拓扑接口。

可以看到， alsa-lib 提供的接口确实非常多、 模块很多，但是这里我们仅涉及到三个模块下的 API 函数，包括： PCM Interface、Error Interface 以及 Mixer Interface。

3. 重要模块

3.1 PCM Interface

PCM Interface，提供了 PCM 设备相关的操作接口，譬如打开/关闭 PCM 设备、配置 PCM 设备硬件或软件参数、控制 PCM 设备（启动、暂停、恢复、写入/读取数据） ，该模块下还包含了一些子模块（ALSA project - the C library reference: PCM Interface (alsa-project.org)）。点击模块名称可以查看到该模块提供的 API 接口有哪些以及相应的函数说明 。

3.2 Error handling

该模块提供了关于错误处理相关的接口，譬如函数调用发生错误时，可调用该模块下提供的函数打印错误描述信息。 （ALSA project - the C library reference: Error handling (alsa-project.org)）。

3.3 Mixer Interface

提供了关于混音器相关的一系列操作接口，譬如音量、 声道控制、增益等等。 （ALSA project - the C library reference: Mixer Interface (alsa-project.org)）。

三、alsa-utils

1. alsa-utils 简介

alsa-utils 是基于 alsa-lib 以及 Kernel ALSA 的一系列工具包，包含测试、配置声卡的工具，例如：

alsactl, aconnect, alsamixer, amidi, amixer, aplay, aplaymidi, arecord, arecordmidi,
aseqnet, iecset, speaker-test

四、alsa 相关节点

1. /dev/snd 目录中的文件

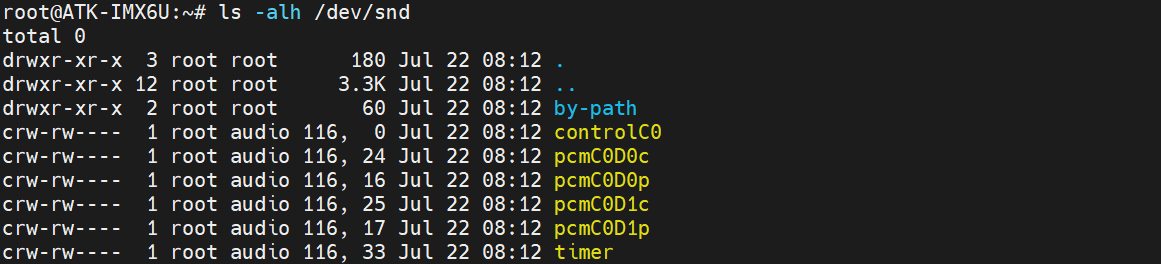

在 Linux 内核设备驱动层、基于 ALSA 音频驱动框架注册的 sound 设备会在/dev/snd 目录下生成相应的设备节点文件，如 ALPHA I.MX6U 开发板出厂系统/dev/snd 目录下有如下文件：

ls -alh /dev/snd

从上图可以看到有如下设备文件：

• controlC0： 用于声卡控制的设备节点， 譬如通道选择、 混音器、 麦克风的控制等， C0 表示声卡 0（card0）；
• pcmC0D0c： 用于录音的 PCM 设备节点。其中 C0 表示 card0，也就是声卡 0；而 D0 表示 device0，也就是设备 0；最后一个字母 c 是 capture 的缩写，表示录音；所以 pcmC0D0c 便是系统的声卡 0 中的录音设备 0；
• pcmC0D0p： 用于播放（或叫放音、回放）的 PCM 设备节点。其中 C0 表示 card0，也就是声卡 0；而 D0 表示 device 0，也就是设备 0；最后一个字母 p 是 playback 的缩写，表示播放； 所以 pcmC0D0p 便是系统的声卡 0 中的播放设备 0；
• pcmC0D1c： 用于录音的 PCM 设备节点。对应系统的声卡 0 中的录音设备 1；
• pcmC0D1p： 用于播放的 PCM 设备节点。对应系统的声卡 0 中的播放设备 1。
• timer： 定时器。

2. /proc/asound 目录下的文件

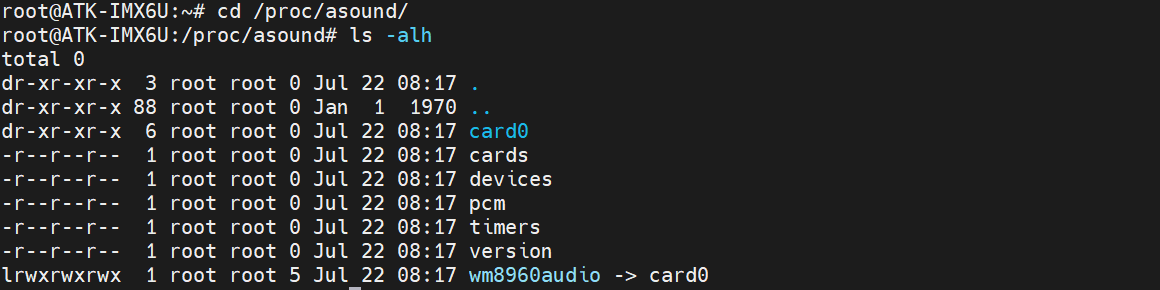

编写的应用程序，虽然是调用 alsa-lib 库函数去控制底层音频硬件，但最终也是落实到对 sound 设备节点的 I/O 操作，只不过 alsa-lib 已经帮我们封装好了。在 Linux 系统的/proc/asound 目录下，有很多的文件，这些文件记录了系统中声卡相关的信息，如下所示：

cd /proc/asound
ls -alh

2.1 /proc/asound/cards

通过 "cat /proc/asound/cards" 命令, 查看 cards 文件的内容，可列出系统中可用的、注册的声卡，如下所示：

cat /proc/asound/cards

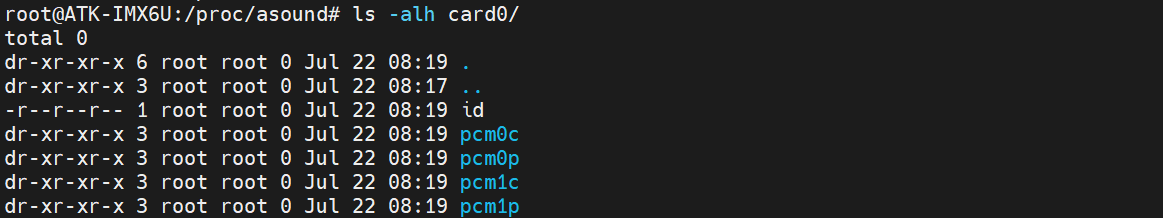

imx6ull 板子上只有一个声卡（WM8960 音频编解码器），所以它的编号为 0，也就是 card0。系统中注册的所有声卡都会在 /proc/asound/ 目录下存在一个相应的目录，该目录的命名方式为 cardX（X 表示声卡的编号），如上面图中的 card0。 card0 目录下记录了声卡 0 相关的信息，如声卡的名字以及声卡注册的 PCM 设备，如下所示：

2.2 /proc/asound/devices

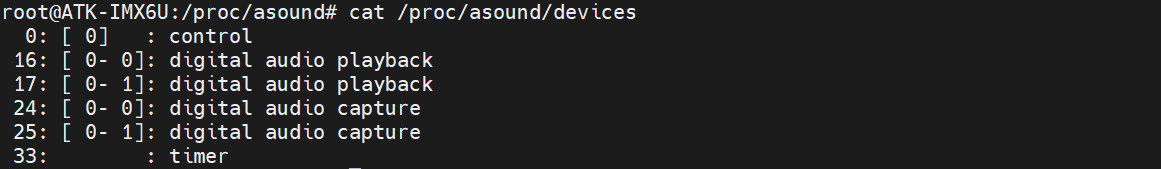

通过查看 /proc/asound/devices 节点，可以列出系统中所有声卡注册的设备，包括 control、 pcm、 timer、 seq 等等。

cat /proc/asound/devices

如下所示：

2.3 /proc/asound/pcm

查看/proc/asound/pcm 节点可以列出系统中的所有 PCM 设备，包括 playback 和 capture：

cat /proc/asound/pcm

如下图所示：
