LV130-横竖屏切换 ​

一、横竖屏切换基本原理 ​

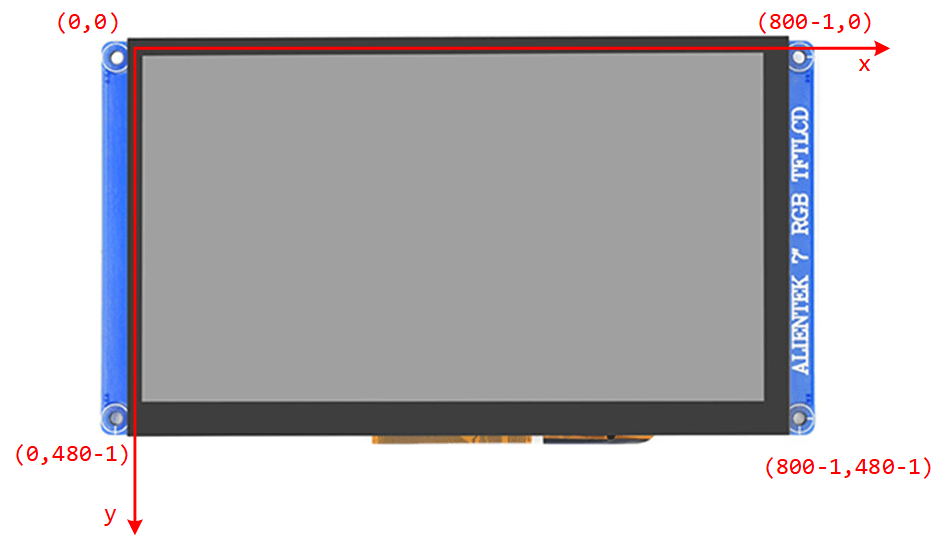

我使用的是正点原子的开发板，配套使用的这些 LCD 屏都是横屏显示的，包括正点原子 4.3 寸 480*272、 4.3 寸 800*480、 7 寸800*480、 7 寸 1024*600 以及 10.1 寸 1280*800 等这些 RGB LCD 屏； LCD 屏正向放置情况下（以 800*480分辨率为例） ，它的左上角就是坐标(0, 0)、左下角坐标是(0, 480-1)、右上角坐标是(800-1, 0)、右下角坐标是(800-1, 480-1)，如下所示：

image-20241020122703236

这是硬件上固定的，它是一种硬件属性，有些LCD屏控制芯片支持不同的扫描方式，实现不同方向的显示，但是这样的话就要修改LCD驱动，哪有办法不修改驱动吗？我们后面再说。像素点的排列顺序是从左到右、从上到下， 我们对 LCD 上不同像素点进行操作时，需要找到该像素点对应的显存地址，同样也是基于这种标准来的； 假设显存基地址为(unsignedchar *)base， 那么定位一个(x, y)坐标像素点对应的地址的公式为 :

txt
base + (y * width + x) * pix_bytes

其中pix_bytes 表示一个像素点使用 pix_bytes 个字节来描述。LCD 像素点与显存对应关系示意图如下：

image-20241020123026934

在很多的应用场合中，往往需要以竖屏的方式来显示画面，例如手机就是一个很好的例子，我们的手机都是竖屏方式显示的；甚至还有一些电子产品既能支持横屏也能支持竖屏显示，当然这是针对应用程序而言。 那我们的应用程序中如何将 LCD 屏修改为竖屏显示呢？

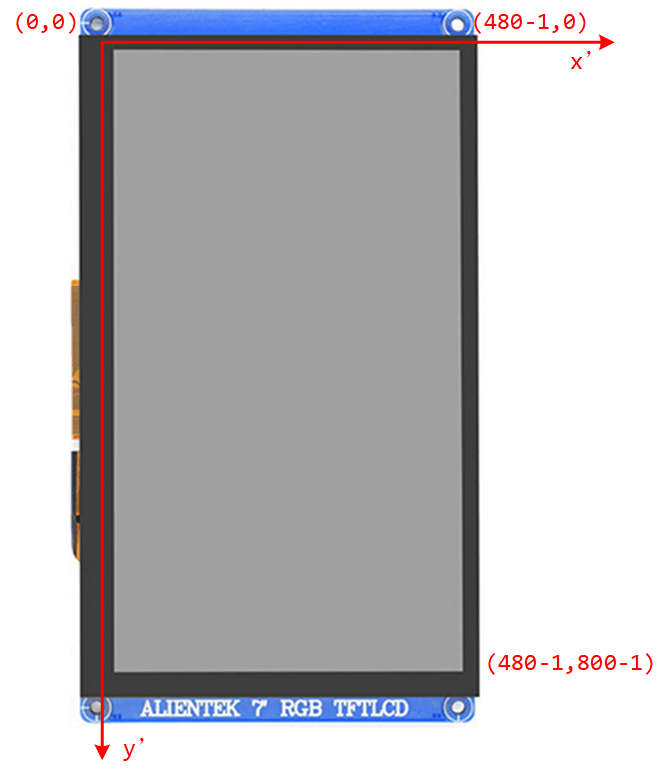

上面所示屏幕， 如果我们要将其作为竖屏显示，如在应用程序中将左下角作为起点(0, 0)，那么左上角对应就是(480-1, 0)、右下角对应就是(0, 800-1)、右上角对应就是(480-1, 800-1)，如下图所示：

image-20241020123511827

以上便是竖屏显示情况下，其中的一种坐标分布情况，当然这是应用程序认为的一种坐标分布，对于LCD 硬件来说， 实际物理上的起点坐标依然是横屏中左上角的位置。

那么在上图中竖屏这种情况下， 应用程序的坐标对应的像素点，它的显存地址就不能使用这个公式计算了：

txt
base + (y * width + x) * pix_bytes

竖屏方式下，起点坐标(0, 0)对应的实际物理坐标是(0, 480-1)，同理它的显存地址也是通过实际物理坐标(0, 480-1)这个坐标计算而来、而不是通过(0, 0)计算。

image-20241021225541847

在竖屏方式下，应用程序的(x', y')坐标点对应的显存地址可通过如下公式进行计算：

txt
base + ((height - 1- x') * width + y')) * pix_bytes;

二、使用实例 ​

1. 实例1——画线 ​

1.1 源码实现 ​

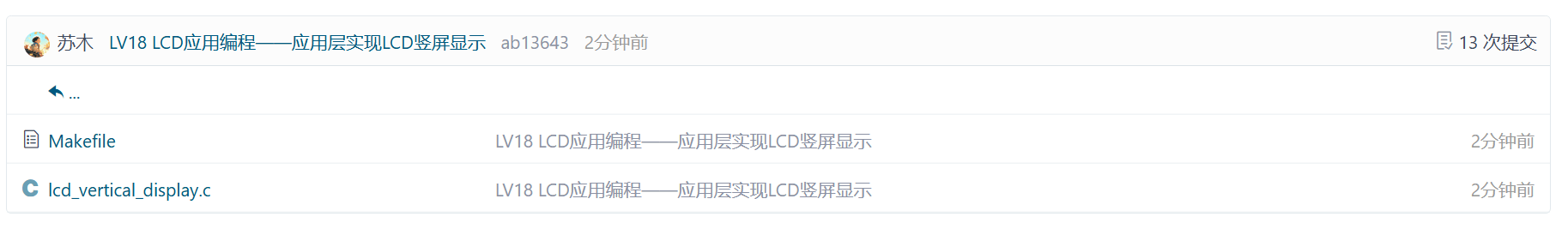

可以看这里：LV18_LCD_DEVICE/11_lcd_vertical_display · linux-dev-org/imx6ull-app-demo

image-20241021225134362

1.2 开发板验证 ​

编译后执行以下命令：

shell
./app_demo

然后就会看到显示屏进行横竖方向画线。

2. 实例2——显示汉字 ​

2.1 源码实现 ​

可以看这里：LV18_LCD_DEVICE/12_lcd_vertical_show_font · linux-dev-org/imx6ull-app-demo

image-20241021225239537

2.2 开发板验证 ​

编译完成之后执行以下命令：

shell
./app_demo ./data/simsun.ttc 20 24 1 # 竖屏显示
./app_demo ./data/simsun.ttc 20 24 0 # 横屏显示
