LV040-tslib简介 ​

一、tslib 是什么 ​

官网在这里：tslib。

image-20240922134849466

tslib 是专门为 触摸屏设备 所开发的 Linux 应用层函数库，并且是开源，也就意味着我们可以直接获取到 tslib 的源代码 。

tslib 为触摸屏驱动和应用层之间的适配层， 它把应用程序中读取触摸屏 struct input_event 类型数据（这是输入设备上报给应用层的原始数据）并进行解析的操作过程进行了封装，向使用者提供了封装好的 API 接口。

tslib 从触摸屏中获得原始的坐标数据， 并通过一系列的去噪、去抖、坐标变换等操作，来去除噪声并将原始的触摸屏坐标转换为相应的屏幕坐标。

tslib 有一个配置文件 ts.conf， 该配置文件中提供了一些配置参数、用户可以对其进行修改 ，后面会详细进行学习。

tslib 可以作为 Qt 的触摸屏输入插件，为 Qt 提供触摸输入支持， 如果在嵌入式 Linux 硬件平台下开发过 Qt 应用程序的话应该知道；当然，并不是只有 tslib 才能作为 Qt 的插件、为其提供触摸输入支持，还有很多插件都可以，只不过大部分都会选择使用 tslib。

二、tslib 移植 ​

1. 下载源码 ​

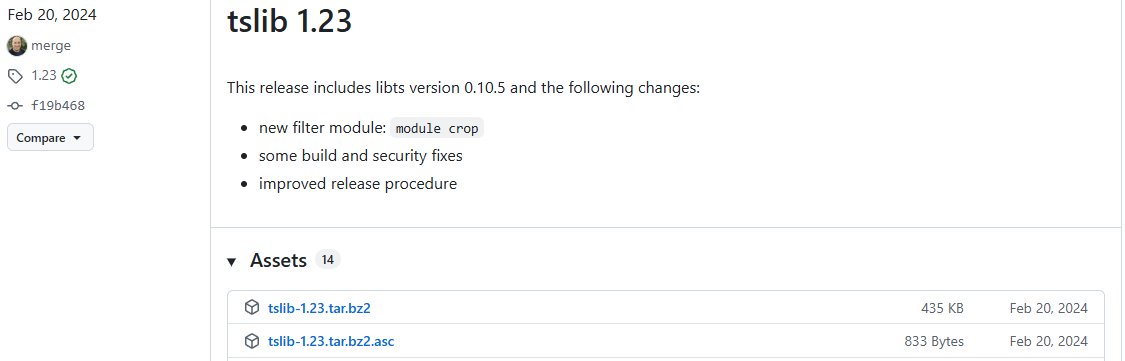

首先下载 tslib 源码包，进入到 tslib 的 git 仓库下载源码 ：Releases · libts/tslib (github.com)：

image-20260107155156742

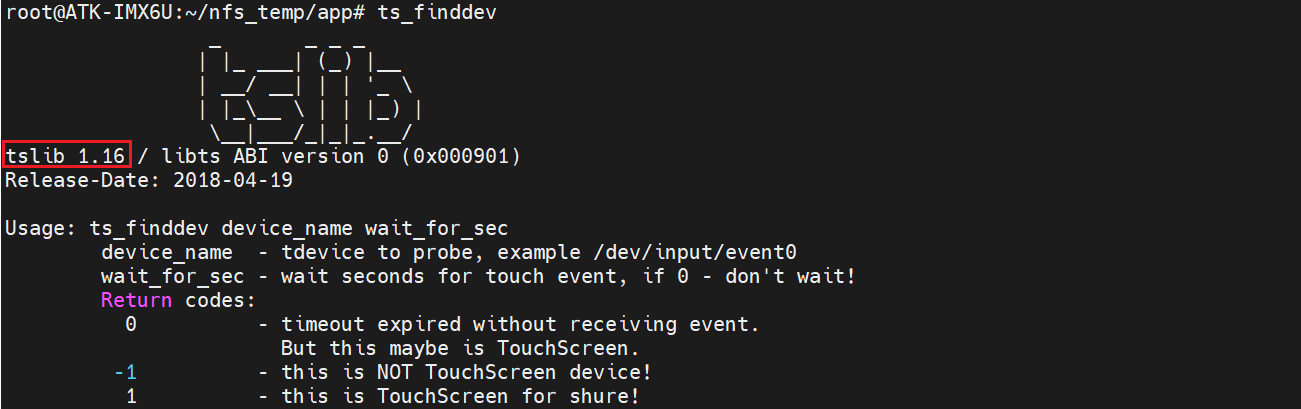

ALPHA 开发板出厂系统中已经移植了 tslib，并且版本为 1.16，可以在开发板执行 ts_finddev 命令查看到它的版本信息，如下所示：

image-20240922212505883

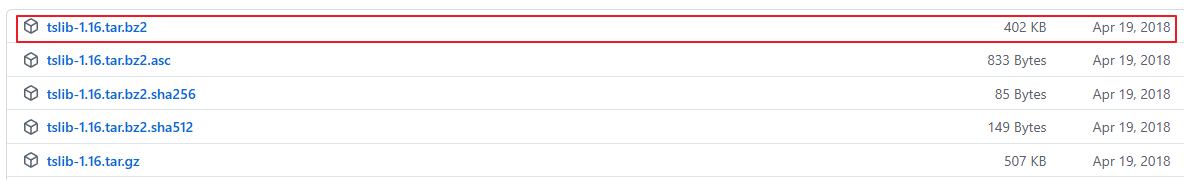

所以为了统一，我们也下载 1.16 版本的 tslib，往下翻找到 1.16 版本的下载链接： Release tslib 1.16 · libts/tslib (github.com) ：

image-20260107155258244

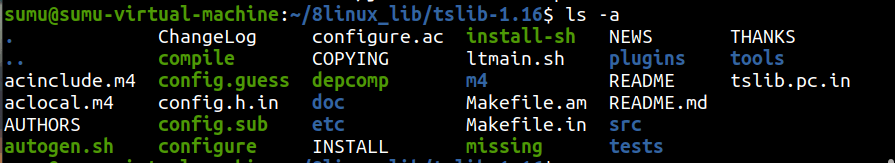

下载 tar.bz2 或 tar.gz 格式压缩包，或者 tar.xz 压缩包，这里我下载 tar.gz 格式的压缩包文件，点 击文字即可下载。下载好后我们解压一下：

image-20240922142701069

解压后有上图这些文件。

2. 编译源码 ​

  • （1）创建安装目录

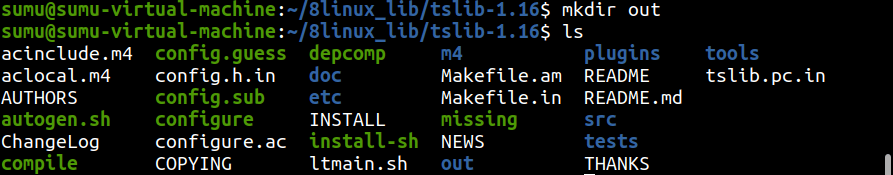

我们创建一个 out 目录作为编译成果物存放的位置：

shell
cd ~/8linux_lib/tslib-1.16/
mkdir out
image-20240922143031420
  • （2）配置工程
shell
./configure --host=arm-linux-gnueabihf --prefix=/home/sumu/8linux_lib/tslib-1.16/out

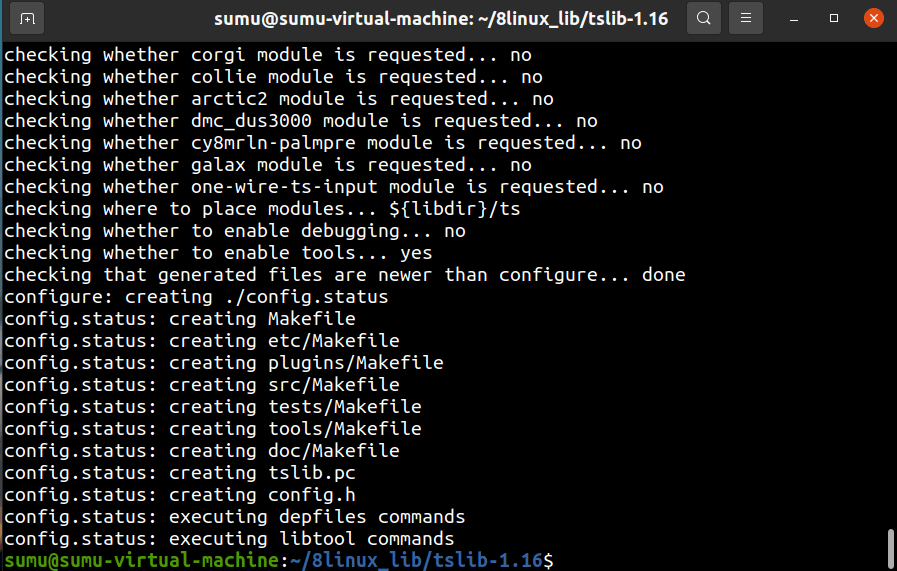

至于工程是如何配置的，可以执行./configure --help 查看它的配置选项以及含义。其中--host 选项用于指定交叉编译得到的库文件是运行在哪个平台，通常将--host 设置为交叉编译器名称的前缀，如 arm-linux-gnueabihf-gcc 前缀就是 arm-linux-gnueabihf；--prefix 选项则用于指定库文件的安装路径，我们将安装路径设置为之前创建的 /home/sumu/8linux_lib/tslib-1.16/out 目录。 配置完成后如下图所示：

image-20240922143858249
  • （3）编译工程
shell
make

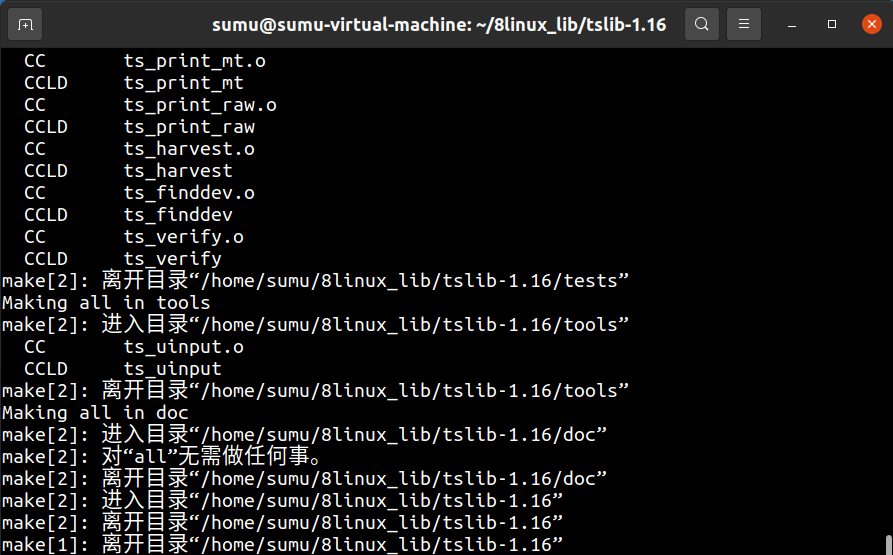

编译完毕之后如下图所示：

image-20240922144233300
  • （4）安装
shell
make install

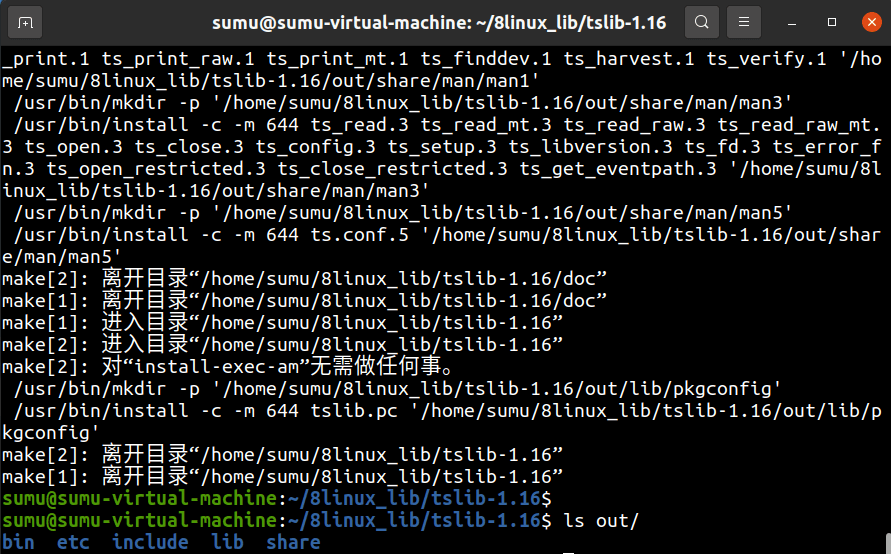

安装完毕之后如下所示：

image-20240922144409400

这样 out 目录下就是我们的成果物了。

3. 移植到开发板 ​

移植的最后一步就是把 tslib 安装目录下的库文件、 etc 下的配置文件以及编译得到的测试工具拷贝到开发板 Linux 系统目录下。

  • （1）将安装目录 bin/目录下的所有可执行文件拷贝到开发板/usr/bin 目录下

  • （2）将安装目录 etc/目录下的配置文件 ts.conf 拷贝到开发板/etc 目录下；

  • （3）将安装目录 lib/目录下的所有库文件拷贝到开发板/usr/lib 目录下

将安装目录下的测试工具、库文件以及配置文件拷贝到开发板之后，接着需要配置一些环境变量，因为 tslib 工作的时候它需要依赖于一些环境变量，例如它会通过读取环境变量来得知 ts.conf 配置文件、库文件 的路径以及我们要测试的触摸屏对应的设备节点等。

shell
# TSLIB_CONSOLEDEVICE 用于配置控制台设备文件名，直接配置为 none 即可
export TSLIB_CONSOLEDEVICE=none

# TSLIB_FBDEVICE 用于配置显示设备的名称， tslib 提供了手指触摸画线的测试工具，需要在 LCD 上显示，所以这里需要指定一个显示设备的设备节点。
export TSLIB_FBDEVICE=/dev/fb0

# TSLIB_TSDEVICE 用于配置触摸屏对应的设备节点，根据实际情况配置。
export TSLIB_TSDEVICE=/dev/input/event1

# TSLIB_CONFFILE 用于配置 ts.conf 文件的所在路径。
export TSLIB_CONFFILE=/etc/ts.conf

# TSLIB_PLUGINDIR 用于配置插件所在路径。
export TSLIB_PLUGINDIR=/usr/lib/ts

如果想每次启动系统都能生效，可以把这些命令放置在/etc/profile 脚本中执行；出厂系统中已经配置好 了，无需进行配置。

三、编译输出目录简介 ​

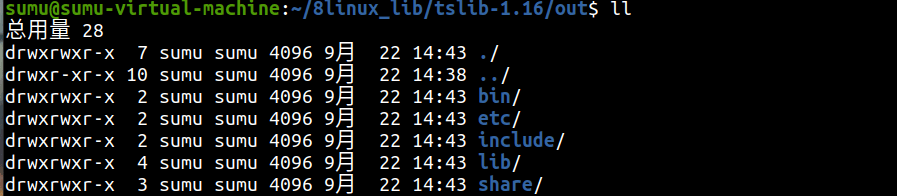

我们前面编译安装后，输出目录有以下文件：

image-20240922145037170

二级目录有以下文件：

shell
sumu@sumu-virtual-machine:~/8linux_lib/tslib-1.16/out$ tree -L 2
.
├── bin
│   ├── ts_calibrate
│   ├── ts_finddev
│   ├── ts_harvest
│   ├── ts_print
│   ├── ts_print_mt
│   ├── ts_print_raw
│   ├── ts_test
│   ├── ts_test_mt
│   ├── ts_uinput
│   └── ts_verify
├── etc
│   └── ts.conf
├── include
│   └── tslib.h
├── lib
│   ├── libts.la
│   ├── libts.so -> libts.so.0.9.1
│   ├── libts.so.0 -> libts.so.0.9.1
│   ├── libts.so.0.9.1
│   ├── pkgconfig
│   └── ts
└── share
    └── man
​
8 directories, 16 files

1. bin ​

bin 目录下有一些 tslib 提供的小工具，可以用于测试触摸屏，如下所示：

image-20240922145133361

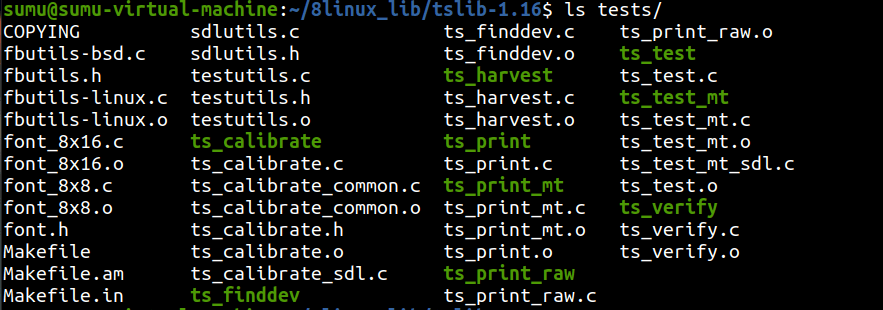

这些测试工具的源码实现，可以在 tslib 源码中找到，具体路径为 tslib 源码目录下的 tests 文件夹中：

image-20240922152223567

2. etc ​

etc 目录下有一个配置文件 ts.conf ：

image-20240922145329398

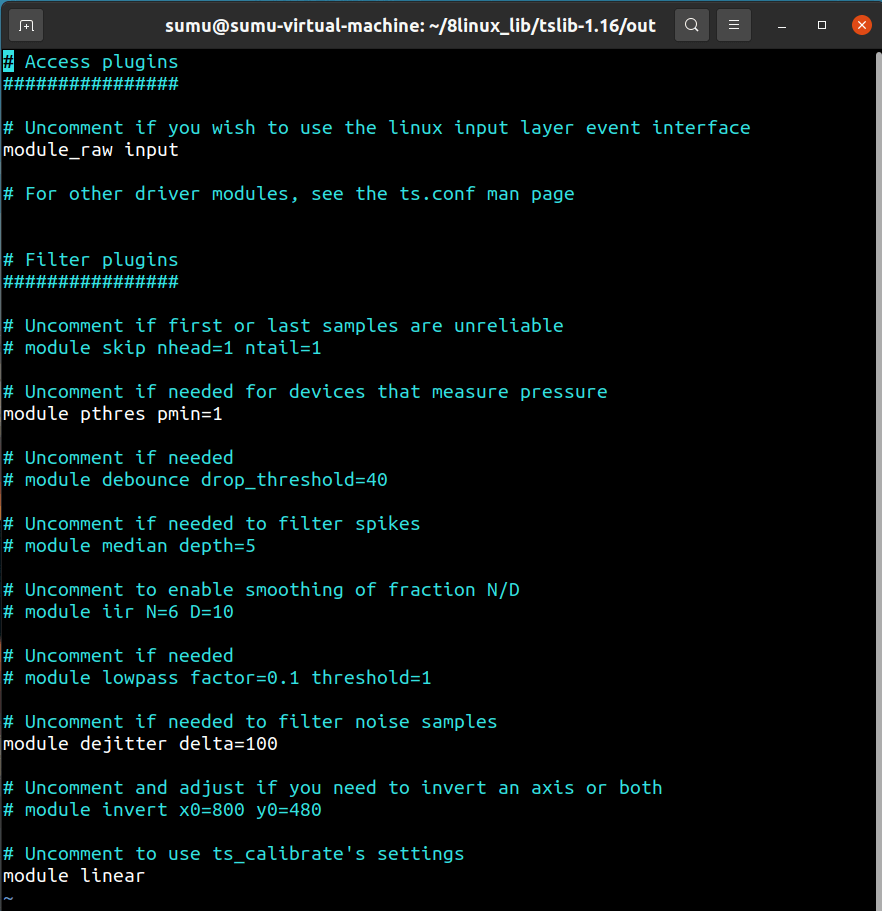

我们打开 ts.conf 文件看看它有哪些配置选项

image-20240922145612853

module_raw input：取消注释，使能支持 input 输入事件；

module pthres pmin = 1：如果我们的设备支持按压力大小测试，那么可以把它的注释取消， pmin 用于调节按压力灵敏度，默认就是等于 1。

module dejitter delta = 100： tslib 提供了触摸屏去噪算法插件，如果需要过滤噪声样本， 取消注释，默认参数 delta = 100。

module linear： tslib 提供了触摸屏坐标变换的功能，如将 X、 Y 坐标互换、坐标旋转等之类，如果我们需要实现坐标变换，可以把注释去掉。

3. include ​

include 目录下只有一个头文件 tslib.h，该头文件中包含了一些结构体数据结构以及 API 接口的申明，使用 tslib 提供的 API 就需要包含该头文件。

image-20240922145753985

4. lib ​

lib 目录下包含了编译 tslib 源码所得到的库文件，默认这些都是动态库文件，也可以通过配置 tslib 工程使其生成静态库文件。lib/ts 目录下存放的是一些插件库。

image-20240922145859293

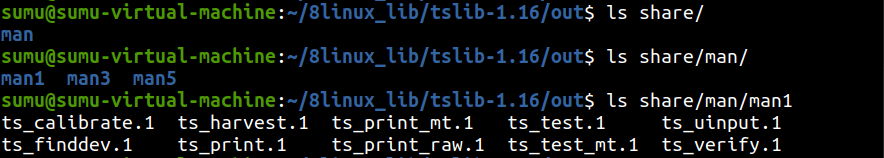

5. share ​

image-20240922150034235

没去了解，可以忽略。

四、tslib 框架分析 ​

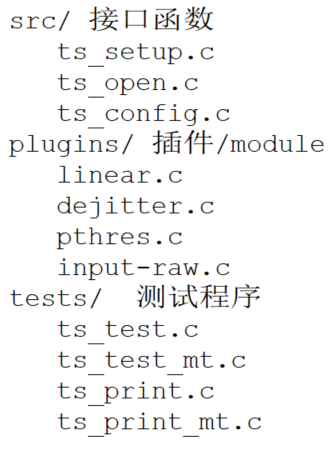

tslib 的主要代码如图 ：

image-20241020110116880

核心在于“plugins”目录里的“插件”，或称为“ module”。这个目录下的每个文件都是一个 module，每个 module 都提供 2 个函数： read、 read_mt，前者用于读取单点触摸屏的数据，后者用于读取多点触摸屏的数据。

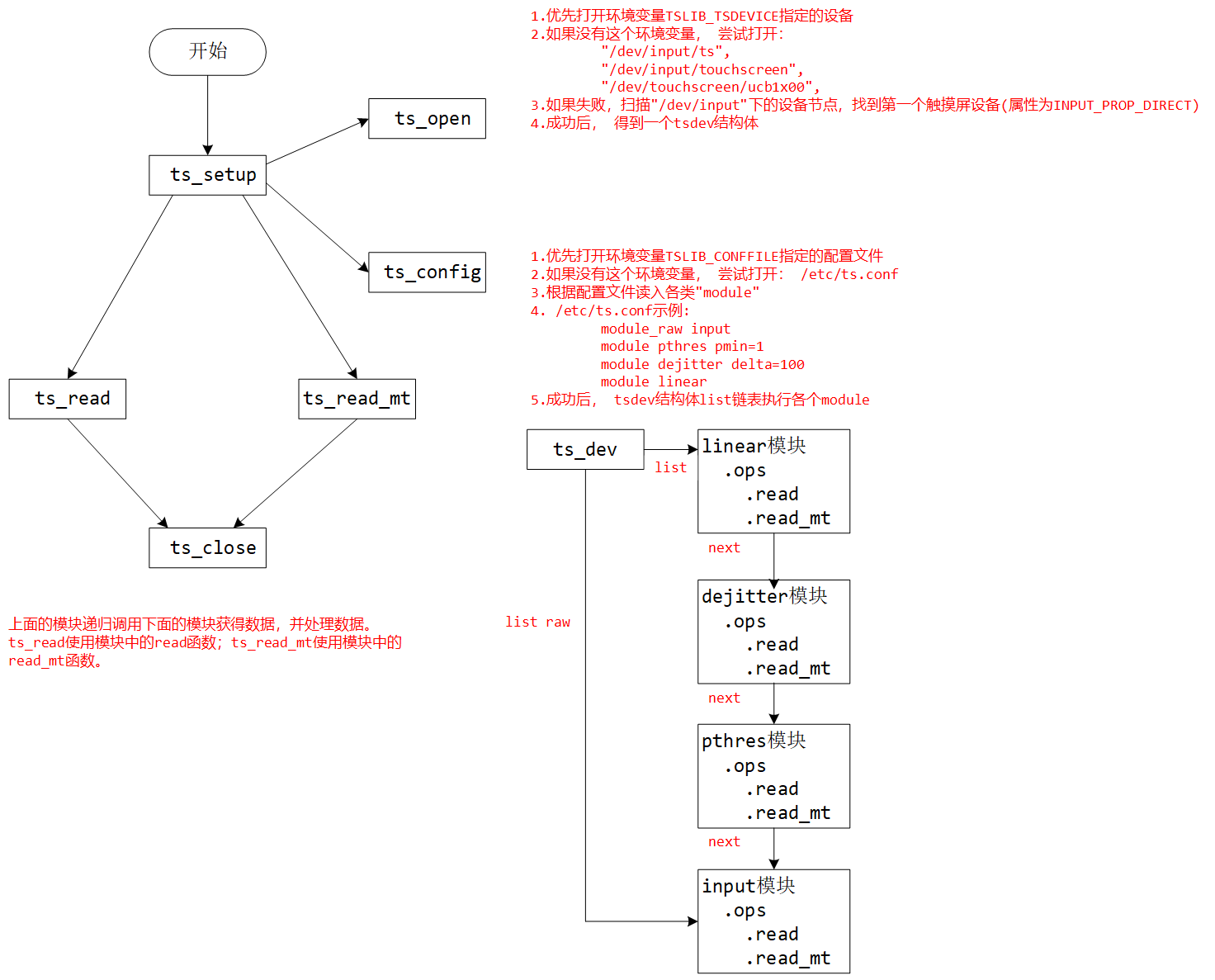

要分析 tslib 的框架，先看看示例程序怎么使用，我们参考 ts_test.c 和 ts_test_mt.c，前者用于一般触摸屏(比如电阻屏、单点电容屏)，后者用于多点触摸屏。

image-20241020111817124

调用 ts_open 后，可以打开某个设备节点，构造出一个 tsdev 结构体。然后调用 ts_config 读取配置文件的处理，假设/etc/ts.conf 内容如下：

txt
module_raw input
module pthres pmin=1
module dejitter delta=100
module linear

每行表示一个“ module”或“ moduel_raw”。对于所有的“module”，都会插入 tsdev.list 链表头，也就是 tsdev.list 执行配置文件中最后一个“ module”，配置文件中第一个“ module”位于链表的尾部。

对于所有的“ module_raw”，都会插入 tsdev.list_raw 链表头，一般只有一个“ module_raw”。

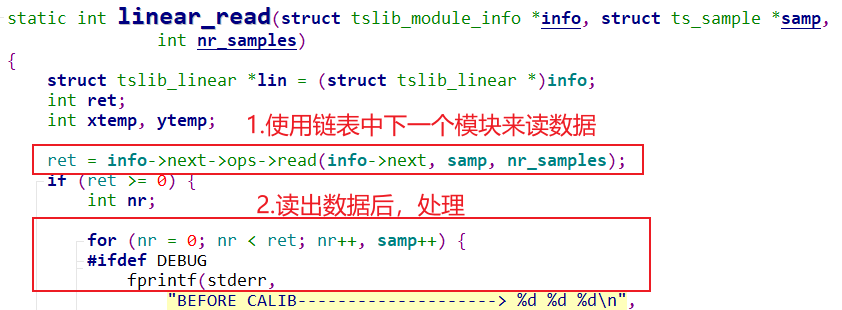

注意： tsdev.list 中最后一个“ module”会指向 ts_dev.list_raw 的头部。无论是调用 ts_read 还是 ts_read_mt，都是通过 tsdev.list 中的模块来处理数据的。这写模块是递归调用的，比如 linear 模块的 read 函数如图 ：

image-20241020112027351

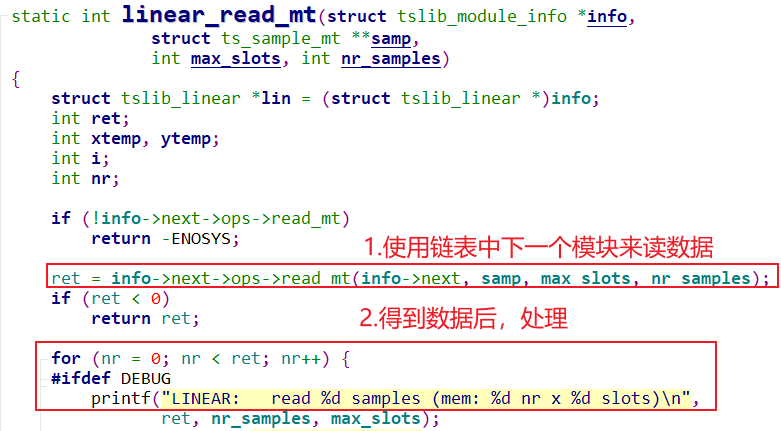

linear 模块的 read_raw 函数如图 ：

image-20241020112137099

因为是递归调用，所有最先使用 input 模块读取设备节点得到原始数据，再依次经过 pthres 模块、 dejitter 模块、 linear 模块处理后，才返回最终数据。
