LV005-如何控制GPIO
一、应用层如何操控 GPIO
与 LED 设备一样, GPIO 同样也是通过 sysfs 方式进行操控,进入到/sys/class/gpio 目录下,如下所示:

可以看到该目录下包含两个文件 export、 unexport 以及 5 个 gpiochipX(X 等于 0、 32、 64、 96、 128)命名的文件夹。 接下来我们就来学习一下这些的用途。
1. gpiochipX
当前 SoC 所包含的 GPIO 控制器,我们知道 I.MX6UL/I.MX6ULL 一共包含了 5 个 GPIO控制器,分别为 GPIO1、 GPIO2、GPIO3、 GPIO4、 GPIO5,在这里分别对应 gpiochip0、 gpiochip32、gpiochip64、 gpiochip96、 gpiochip128 这 5 个文件夹, 每一个gpiochipX 文件夹用来管理一组 GPIO。随便进入到其中某个目录下,可以看到这些目录下包含了如下文件:
在这个目录我们主要关注的是 base、 label、 ngpio 这三个属性文件,这三个属性文件均是只读、不可写。
怎么知道 gpiochip0、 gpiochip32、gpiochip64、 gpiochip96、 gpiochip128 这些管理的是哪些引脚?在哪里配置的?这些其实都是在设备树里面配置的,创建的这些目录以及文件都是GPIO和pinctrl子系统完成的,后续学习到的时候再详细了解。
1.1 base
与 gpiochipX 中的 X 相同,表示该控制器所管理的这组 GPIO 引脚中最小的编号。每一个 GPIO引脚都会有一个对应的编号, Linux 下通过这个编号来操控对应的 GPIO 引脚。
1.2 label
该组 GPIO 对应的标签,也就是名字。
1.3 ngpio
该控制器所管理的 GPIO 引脚的数量(所以引脚编号范围是: base ~ base+ngpio-1) 。
对于给定的一个 GPIO 引脚,如何计算它在 sysfs 中对应的编号呢?其实非常简单,例如给定一个 GPIO引脚为 GPIO4_IO16,那它对应的编号是多少呢?首先我们要确定 GPIO4 对应于 gpiochip96,该组 GPIO 引脚的最小编号是 96(对应于 GPIO4_IO0),所以 GPIO4_IO16 对应的编号自然是 96 + 16 = 112;同理GPIO3_IO20 对应的编号是 64 + 20 = 84。
2. export
用于将指定编号的 GPIO 引脚导出。 在使用 GPIO 引脚之前,需要将其导出,导出成功之后才能使用它。 注意 export 文件是只写文件,不能读取,将一个指定的编号写入到 export 文件中即可将对应的 GPIO 引脚导出,如:

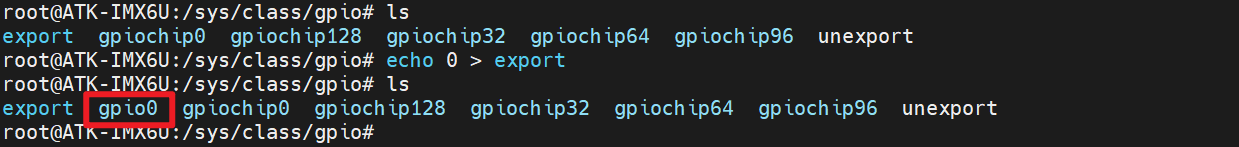

echo 0 > export # 导出编号为 0 的 GPIO 引脚(对于 I.MX6UL/I.MX6ULL 来说,也就是GPIO1_IO0)导出成功之后会发现在/sys/class/gpio 目录下生成了一个名为 gpio0 的文件夹(gpioX, X 表示对应的编号),如下图所示。这个文件夹就是导出来的 GPIO 引脚对应的文件夹,用于管理、控制该 GPIO 引脚,稍后再学习。

控制 GPIO 引脚主要是通过 export 导出之后所生成的 gpioX(X 表示对应的编号)文件夹,在该文件夹目录下存在一些属性文件可用于控制 GPIO 引脚的输入、输出以及输出的电平状态等。
需要注意的是,并不是所有 GPIO 引脚都可以成功导出, 如果对应的 GPIO 已经在内核中被使用了, 那便无法成功导出,打印如下信息:
这也就是意味着该引脚已经被内核使用了,例如某个驱动使用了该引脚,那么将无法导出成功。
3. unexport
将导出的 GPIO 引脚删除。当使用完 GPIO 引脚之后,我们需要将导出的引脚删除,同 样该文件也是只写文件、不可读,例如:

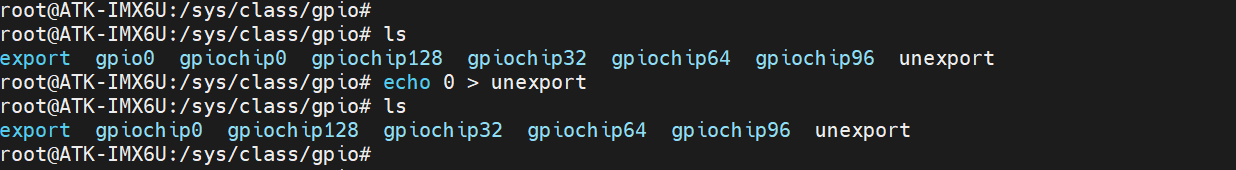

echo 0 > unexport # 删除导出的编号为 0 的 GPIO 引脚删除成功之后,之前生成的 gpio0 文件夹就会消失:

4. gpioX

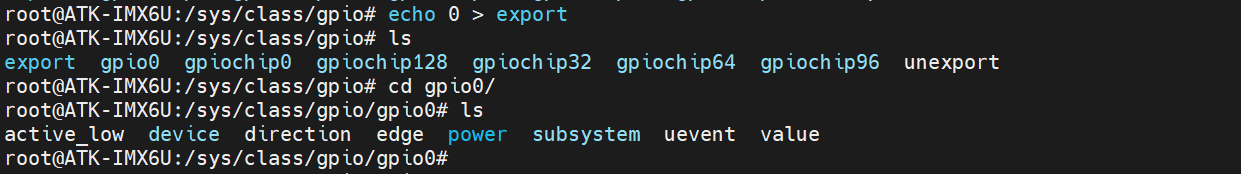

将指定的编号写入到 export 文件中,可以导出指定编号的 GPIO 引脚,导出成功之后会在/sys/class/gpio目录下生成对应的 gpioX(X 表示 GPIO 的编号)文件夹,以前面所生成的 gpio0 为例,进入到 gpio0 目录,该目录下的文件如下所示:

我们主要关心的文件是 active_low、 direction、 edge 以及 value 这四个属性文件,接下来分别学习这四个属性文件的作用。
4.1 direction

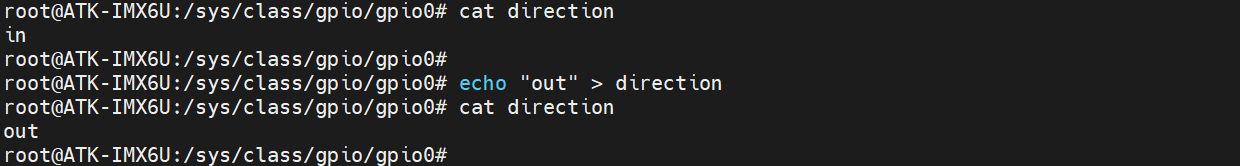

配置 GPIO 引脚为输入或输出模式。该文件可读、可写,读表示查看 GPIO 当前是输入还是输出模式,写表示将 GPIO 配置为输入或输出模式;读取或写入操作可取的值为"out"(输出模式)和"in"(输入模式),如下所示:

4.2 value

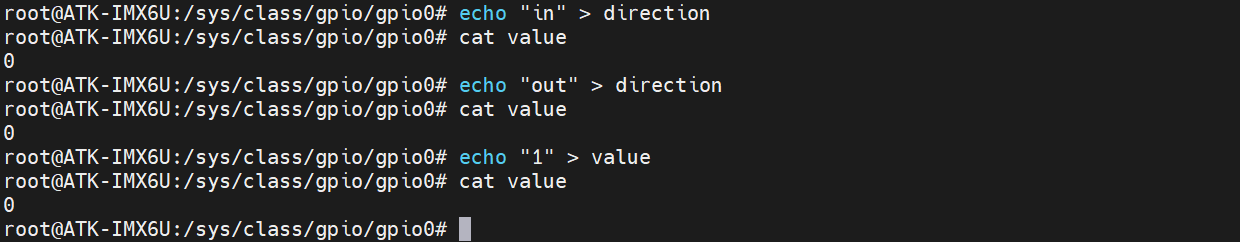

在 GPIO 配置为输出模式下,向 value 文件写入"0"控制 GPIO 引脚输出低电平,写入"1"则控制 GPIO 引脚输出高电平。在输入模式下,读取 value 文件获取 GPIO 引脚当前的输入电平状态。例如:
# 获取 GPIO 引脚的输入电平状态
echo "in" > direction
cat value
# 控制 GPIO 引脚输出高电平
echo "out" > direction
echo "1" > value
4.3 active_low
这个属性文件用于控制极性, 可读可写,默认情况下为 0,如:
# active_low 等于 0 时
echo "0" > active_low
echo "out" > direction
echo "1" > value # 输出高
echo "0" > value # 输出低
# active_low 等于 1 时
$ echo "1" > active_low
$ echo "out" > direction
$ echo "1" > value # 输出低
$ echo "0" > value # 输出高由此看出, active_low 的作用已经非常明显了, 对于输入模式来说也同样适用。
4.4 edge
控制中断的触发模式,该文件可读可写。 在配置 GPIO 引脚的中断触发模式之前,需将其设置为输入模式:
echo "none" > edge # 非中断引脚
echo "rising" > edge # 上升沿触发
echo "falling" > edge # 下降沿触发
echo "both" > edge # 边沿触发当引脚被配置为中断后可以使用 poll()函数监听引脚的电平状态变化,在后面的示例中将进行学习。
