LV010-DMA使用实例
这里的实例都是通过STM32CubeMX软件进行配置。
一、存储器到存储器
FLASH to SRAM，把内部FLASH的数据传输到内部的SRAM。在这里相当于将FLASH当做外设，将SRAM作为存储器，将数据从外设传输到存储器 。一般步骤如下：
（1）使能 DMA 时钟；
（2）配置 DMA 数据参数；
（3）使能 DMA，进行传输；
（4）等待传输完成，并对源数据和目标地址数据进行比较。
1. STM32CubeMX配置

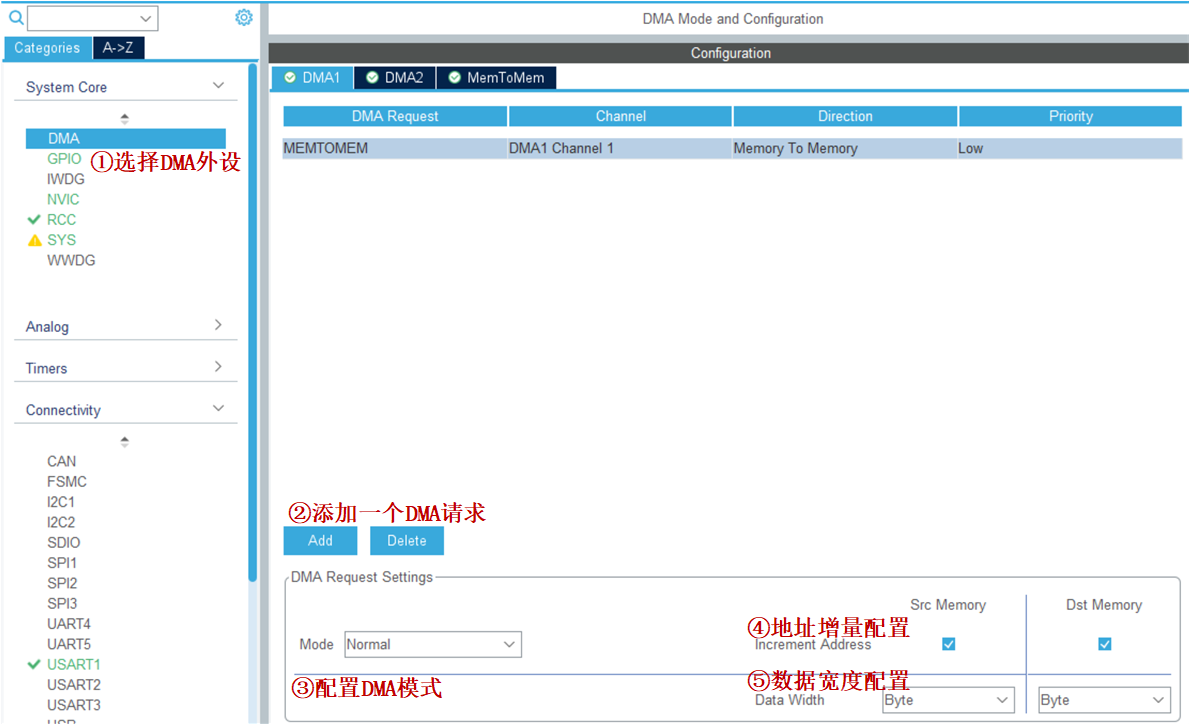

①、选择DMA外设；
②、点击【Add】添加一个DMA请求，注意我们只能选择已经开启的外设；
③、配置DMA模式，对于MEMTOMEM来说我们只能选择Normal模式；
④、地址增量配置，勾选表示地址递增，不勾选表示地址不变；
⑤、数据宽度，看我们要传输的数据宽度了，可以选择字节、半字、字，分别代表8位、16位、32位。
2. 变量定义
/* 定义aSRC_Const_Buffer数组作为DMA传输数据源 const关键字将aSRC_Const_Buffer数组变量定义为常量类型 */
const uint32_t aSRC_Const_Buffer[BUFFER_SIZE]= {
0x01020304,0x05060708,0x090A0B0C,0x0D0E0F10,
0x11121314,0x15161718,0x191A1B1C,0x1D1E1F20,
0x21222324,0x25262728,0x292A2B2C,0x2D2E2F30,
0x31323334,0x35363738,0x393A3B3C,0x3D3E3F40,
0x41424344,0x45464748,0x494A4B4C,0x4D4E4F50,
0x51525354,0x55565758,0x595A5B5C,0x5D5E5F60,
0x61626364,0x65666768,0x696A6B6C,0x6D6E6F70,
0x71727374,0x75767778,0x797A7B7C,0x7D7E7F80};
/* 定义DMA传输目标存储器 */
uint32_t aDST_Buffer[BUFFER_SIZE];我们需要定义一个静态的源数据，存放在内部 FLASH，然后使用 DMA 传输把源数据拷贝到目标地址上（内部 SRAM），最后对比源数据和目标地址的数据，看看是否传输准确。
3. 代码分析
3.1 DMA初始化
我们按照上图配置完成后，会生成下边的代码：
DMA_HandleTypeDef hdma_memtomem_dma1_channel1;
void MX_DMA_Init(void)
{
/* DMA controller clock enable */
__HAL_RCC_DMA1_CLK_ENABLE();
/* Configure DMA request hdma_memtomem_dma1_channel1 on DMA1_Channel1 */
hdma_memtomem_dma1_channel1.Instance = DMA1_Channel1;
hdma_memtomem_dma1_channel1.Init.Direction = DMA_MEMORY_TO_MEMORY; // 存储器到存储器
hdma_memtomem_dma1_channel1.Init.PeriphInc = DMA_PINC_ENABLE; // 外设地址增量模式
hdma_memtomem_dma1_channel1.Init.MemInc = DMA_MINC_ENABLE; // 存储器地址增量模式
hdma_memtomem_dma1_channel1.Init.PeriphDataAlignment = DMA_PDATAALIGN_WORD; // 外设数据长度:32 位
hdma_memtomem_dma1_channel1.Init.MemDataAlignment = DMA_MDATAALIGN_WORD; // 存储器数据长度：32 位
hdma_memtomem_dma1_channel1.Init.Mode = DMA_NORMAL; // 外设普通模式
hdma_memtomem_dma1_channel1.Init.Priority = DMA_PRIORITY_MEDIUM; // 配置优先级
if (HAL_DMA_Init(&hdma_memtomem_dma1_channel1) != HAL_OK)
{
Error_Handler();
}
}3.2 比较数据
/**
* 判断指定长度的两个数据源是否完全相等，
* 如果完全相等返回1，只要其中一对数据不相等返回0
*/
uint8_t Buffercmp(const uint32_t* pBuffer, uint32_t* pBuffer1, uint16_t BufferLength)
{
while(BufferLength--) /* 数据长度递减 */
{
if(*pBuffer != *pBuffer1) /* 判断两个数据源是否对应相等 */
{
return 0; /* 对应数据源不相等马上退出函数，并返回0 */
}
pBuffer++; /* 递增两个数据源的地址指针 */
pBuffer1++;
}
/* 完成判断并且对应数据相等 */
return 1;
}3.3 启动并等待DMA传输
void dma_mem2mem_start(void)
{
HAL_DMA_Start(&hdma_memtomem_dma1_channel1, (uint32_t)aSRC_Const_Buffer, (uint32_t)aDST_Buffer,BUFFER_SIZE);
/* 等待DMA传输完成 */
while(__HAL_DMA_GET_FLAG(&hdma_memtomem_dma1_channel1, DMA_FLAG_TC1) == DISABLE);
}3.4 测试函数
void dma_mem2mem_test(void)
{
uint8_t TransferStatus = 0;
dma_mem2mem_start();
TransferStatus = Buffercmp(aSRC_Const_Buffer, aDST_Buffer, BUFFER_SIZE);
printf("TransferStatus=%d\r\n", TransferStatus);
}二、 存储器到外设
SRAM to 串口，同时LED灯闪烁，演示DMA传数据不需要占用CPU。 一般步骤如下：
（1）配置 USART 通信功能；
（2）设置串口 DMA 工作参数；
（3）使能 DMA；
（4）DMA 传输同时 CPU 可以运行其他任务。
1. STM32CubeMX配置
这里只写DMA的配置，串口和LED的可以根据以前的笔记来。

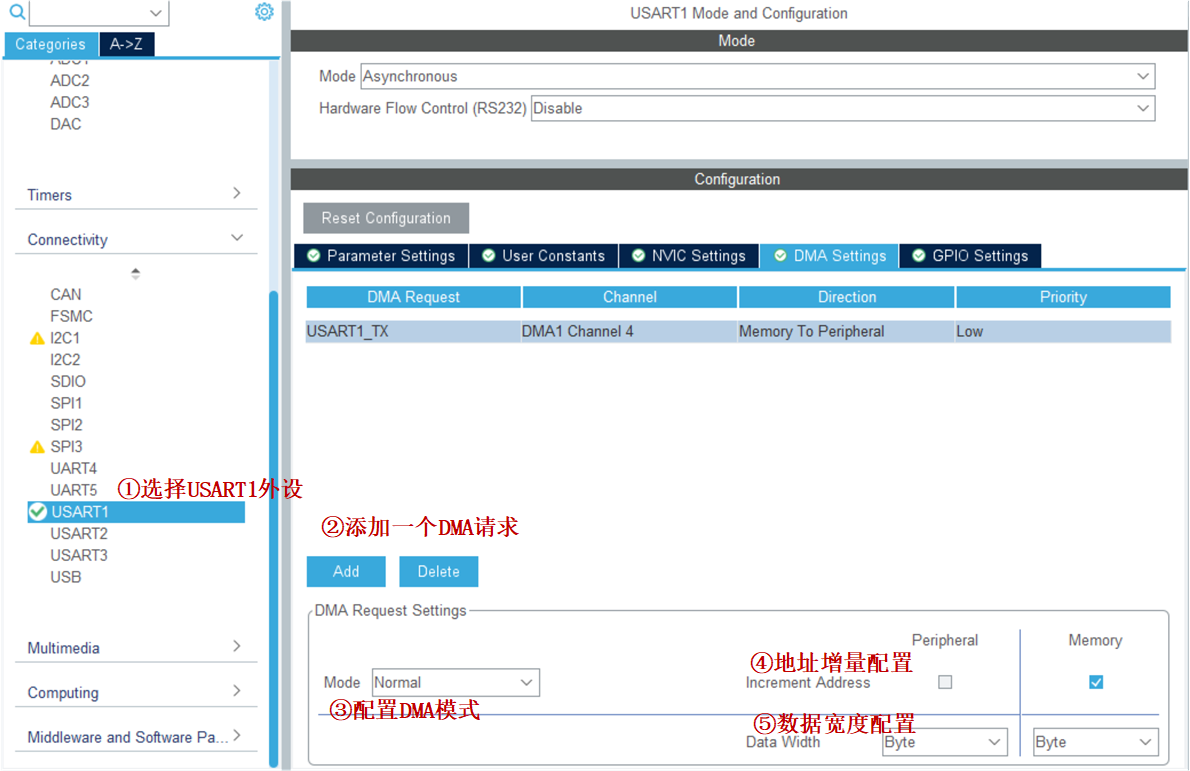

①、选择USART外设或者选择DMA外设，都可以进入DMA的配置界面；
②、点击【Add】添加一个DMA请求，注意我们只能选择已经开启的外设，我们这里选择USART1_TX，通道的话软件会主动帮我们选好；
③、配置DMA模式，对于MEMTOMEM来说我们只能选择Normal模式；
④、地址增量配置，勾选表示地址递增，不勾选表示地址不变，这里的外设地址不能勾选，因为串口的寄存器只有一个DR，根本没必要递增，软件中也直接无法勾选
⑤、数据宽度，看我们要传输的数据宽度了，可以选择字节、半字、字，分别代表8位、16位、32位，在这里我们需要选择8位，因为我们串口的数据寄存器就是8位有效的。
2. 变量定义
#define SENDBUFF_SIZE 1000//发送的数据量
uint8_t SendBuff[SENDBUFF_SIZE];
/*填充将要发送的数据*/
for(i=0;i<SENDBUFF_SIZE;i++)
{
SendBuff[i] = 'A';
}3. 代码分析
3.1 DMA初始化
void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
if(uartHandle->Instance==USART1)
{
// 串口GPIO的配置，这里省略......
/* USART1 DMA Init */
/* USART1_TX Init */
hdma_usart1_tx.Instance = DMA1_Channel4;
hdma_usart1_tx.Init.Direction = DMA_MEMORY_TO_PERIPH; // 存储器到外设
hdma_usart1_tx.Init.PeriphInc = DMA_PINC_DISABLE; // 外设非增量模式
hdma_usart1_tx.Init.MemInc = DMA_MINC_ENABLE; // 存储器增量模式
hdma_usart1_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE; // 外设数据长度:8 位
hdma_usart1_tx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE; // 存储器数据长度:8 位
hdma_usart1_tx.Init.Mode = DMA_NORMAL; //外设普通模式
hdma_usart1_tx.Init.Priority = DMA_PRIORITY_MEDIUM; //中等优先级
if (HAL_DMA_Init(&hdma_usart1_tx) != HAL_OK)
{
Error_Handler();
}
__HAL_LINKDMA(uartHandle,hdmatx,hdma_usart1_tx); // Associate the DMA handle
}
}因为数据是从存储器到串口，所以设置存储器为源地址，串口的数据寄存器为目标地址，要发送的数据有很多且都先存储在存储器中，则存储器地址指针递增，串口数据寄存器只有一个，则外设地址地址不变，两边数据单位设置成一致，传输模式可选一次或者循环传输，只有一个 DMA请求，优先级随便设，最后调用 HAL_DMA_Init 函数把这些参数写到 DMA 的寄存器中，然后使能 DMA 开始传输。
为演示DMA持续运行而CPU还能处理其它事情，持续使用DMA发送数据，量非常大，长时间运行可能会导致电脑端串口调试助手会卡死，鼠标乱飞的情况，所以这里将DMA配置中的循环模式改为单次模式。
3.2 中断处理函数
这里在软件中配置的时候好像自动开启DMA中断，中断的优先级我们可以在NVIC中进行设置：
// 初始化函数
void MX_DMA_Init(void)
{
/* DMA controller clock enable */
__HAL_RCC_DMA1_CLK_ENABLE();
/* DMA interrupt init */
/* DMA1_Channel4_IRQn interrupt configuration */
HAL_NVIC_SetPriority(DMA1_Channel4_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(DMA1_Channel4_IRQn);
}
// 中断回调函数
// DMA1_Channel4_IRQHandler()-->HAL_DMA_IRQHandler()-->有三个，注册实例如下
DMA_HandleTypeDef hdma_usart1_tx;
hdma_usart1_tx.XferHalfCpltCallback = ferHalfCpltCallbackFuncName;中断回调函数是需要在初始化的时候进行注册的，没有注册的话就不会被调用啦，这里我们暂时不用，就没有注册了。
3.3 启动传输
/* USART1 向 DMA发出TX请求 */
HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
// 例如
HAL_UART_Transmit_DMA(&UartHandle, (uint8_t *)SendBuff , SENDBUFF_SIZE);HAL_UART_Transmit_DMA 函数用于启动 USART 的 DMA 传输，第一个参数为外设的初始化句柄而非dma初始化使用的句柄。。只需要指定源数据地址及长度，运行该函数后 USART 的 DMA 发送传输就开始了，根据配置它会通过 USART 循环发送数据。DMA 传输过程是不占用 CPU 资源的，可以一边传输一次运行其他任务。
3.4 测试函数
这个我们直接写到main函数中
#define SENDBUFF_SIZE 60000//发送的数据量
uint8_t SendBuff[SENDBUFF_SIZE];/
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_DMA_Init();
MX_USART1_UART_Init();
uint32_t i = 0;
for(i=0;i<SENDBUFF_SIZE;i++)
{
SendBuff[i] = 'A';
}
printf("This is my test!!!\r\n");
HAL_UART_Transmit_DMA(&huart1, (uint8_t *)SendBuff ,SENDBUFF_SIZE);
while (1)
{
LED1 = !LED1;
HAL_Delay(500);
}
}4. 实验现象
这里描述一下现象，若是没有DMA的话，我们将上边的 60000 个 A 发送到串口需要占用大量的时间，此时我们需要等待传输完成才能看到LED1闪烁，但是有了DMA之后，只会在进入循环前开启DMA，然后LED1就能立刻进入闪烁状态，此时串口也可以看到有数据发送过来。

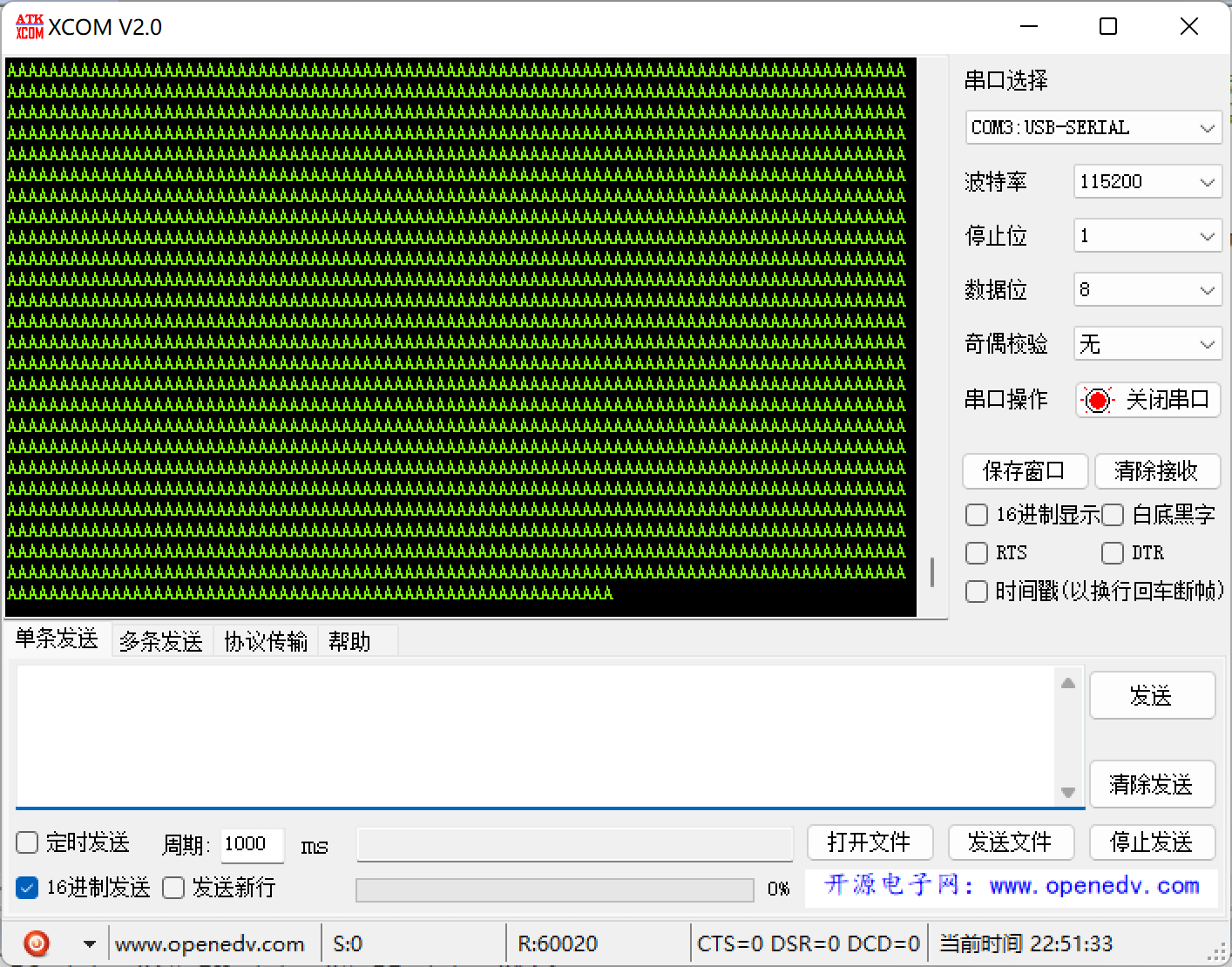

可以看到下方有60020个数据，这是因为我还加了个printf打印了一句话，这就说明我们发往串口的数据全部被打印出来了，而且注意观察的话，会发现LED1同时在闪烁，并不受串口数据传输的影响。
