LV001-SD卡简介
这篇笔记主要看的是文档 Physical Layer Simplified Specification v9.0 ,但其实应该看文档Physical Layer Simplified Specification v2.0可能会更好一些,虽然他们基本是一样的(因为后边好像说是STM32做多支持到2.0版本的SD卡)。
一、SD卡简介
1. 什么是SD卡?
SD卡(Secure Digital Memory Card)即:安全数码卡,它是在MMC的基础上发展而来,是一种基于半导体快闪记忆器的新一代记忆设备,是SD协会开发的一种专有 的非易失性 存储卡格式,用于便携式设备。由于它体积小、数据传输速度快、可热插拔等优良的特性,被广泛地于便携式装置上使用,例如数码相机、个人数码助理(PDA)和多媒体播放器等。
SD卡由日本松下、东芝及美国SanDisk公司于1999年8月共同开发研制。作为对MultiMediaCard(MMC)的改进,现已成为行业标准。这三家公司组成了SD-3C,LLC,这家公司许可并执行与SD存储卡以及SD主机和辅助产品相关的知识产权。两家公司还于2000年1月成立了非营利组织SD协会(SDA),以促进和创建SD卡标准。SDA如今有大约1,000个成员公司。SDA使用SD-3C拥有并许可的多个商标徽标,以强制遵守其规范并确保用户的兼容性。
2. 长啥样?
这样的话,我们就去某宝看一看吧:

我们搜索关键词,就会出现下边这些类型的,我们会发现,似乎有两种形状,一种比较大,一种比较小,但是简介好像都叫SD卡。那就来了解一下吧。
2.1 TF卡
Micro SD Card,原名Trans-flashCard(TF卡),2004年正式更名为MicroSD Card,由SanDisk(闪迪)公司发明。MicroSD卡是一种极细小的快闪存储器卡,其格式源自SanDisk创造,原本这种记忆卡称为T-Flash,及后改称为TransFlash;而重新命名为MicroSD的原因是因为被SD协会(SDA) 采立。

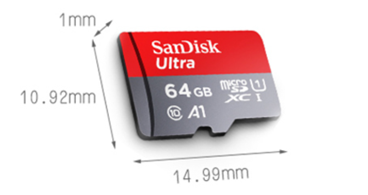

它的体积为15mm x 11mm x1mm,差不多相等于手指甲的大小,是现时最细小的记忆卡。它也能通过SD转接卡来接驳于SD卡插槽中使用。现时MicroSD卡提供128MB、256MB、512MB、1G、2G、4G、8G、16G、32G、64G、128G的容量(MWC2014 世界移动通信大会期间,SanDisk(闪迪)打破了储存卡最高64GB容量的传统,正式发布了一款容量高达128GB的Micro SD XC 储存卡。

2.2 SD卡
SD卡(Secure Digital Memory Card)即:安全数码卡,就前边介绍的那样,俗称大卡,是一种发展时间比较久的内存卡,SD卡的标准尺寸为24mm×32mm×2.1mm。

2.3 TF卡转SD卡?

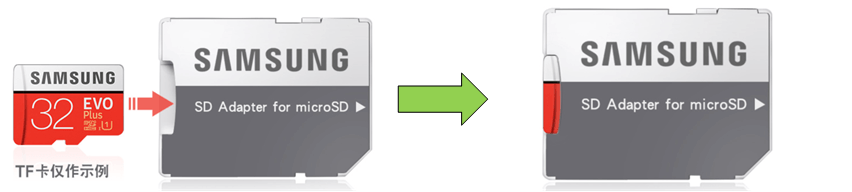

MicroSD的体积更小且可以转换SD卡使用,TF卡的电路和引脚和SD卡是一样的。TF卡可经SD卡转换器后,当SD卡使用,SD卡在一般情况下无法转换成TF卡,毕竟大小在哪摆着。

3. 官方宣传册?
这一部人可以查看官方网站的宣传册:SDA_brochure_EN.pdf,这个具体的还是看在线文档吧,简单了解一下,对后边自己购买SD卡也有帮助,比如SD卡上边标注的 class等参数是什么意思?
4. SD卡分类
SD卡按容量分类,可以分为3类:SD卡、SDHC卡、SDXC卡,如下表所示:
| 容量 | 命名 | 简称 |
|---|---|---|
| 0~2G | Standard Capacity SD Memory Card | SDSC或SD |
| 2G~32G | High Capacity SD Memory Card | SDHC |
| 32G~2T | Extended Capacity SD Memory Card | SDXC |
这个其实在文档 Physical Layer Simplified Specification v9.0 的 2. System Features一节中的Capacity of Memory部分有说明。
二、SD卡物理结构
1. 包含哪些?
这张图我们可以查看 文档 Physical Layer Simplified Specification v9.0 的 3.7 SD Memory Card-Pins and Registers一节。

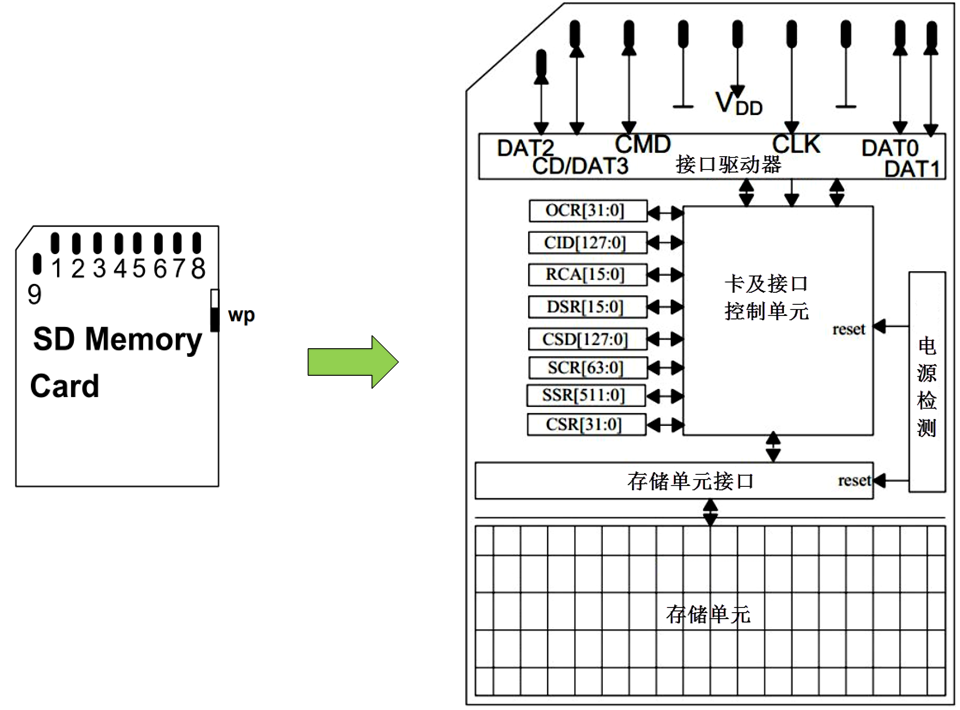

一张SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器5个部分 :
(1)存储单元是存储数据部件,存储单元通过存储单元接口与卡控制单元进行数据传输,这一部分属于NAND FLASH;
(2)电源检测单元保证SD卡工作在合适的电压下,如出现掉电或上状态时,它会使控制单元和存储单元接口复位;
(3)卡及接口控制单元控制SD卡的运行状态,它包括有8个寄存器用于设定或表示SD卡信息。这些寄存器只能通过对应的命令访问, 一共定义有64个命令,每个命令都有特殊意义,可以实现某一特定功能, SD卡接收到命令后,根据命令要求对SD卡内部寄存器进行修改,程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作。
(4)接口驱动器控制SD卡引脚的输入输出 。
2. 寄存器简介
| 名称 | bit宽度 | 描述 |
|---|---|---|
| CID | 128 | 卡识别号(Card identification number):用来识别的卡的个体号码(唯一的) |
| RCA | 16 | 相对地址(Relative card address):卡的本地系统地址,初始化时,动态地由卡建议,主机核准。 |
| DSR | 16 | 驱动级寄存器(Driver Stage Register):配置卡的输出驱动 |
| CSD | 128 | 卡的特定数据(Card Specific Data):卡的操作条件信息 |
| SCR | 64 | SD配置寄存器(SD Configuration Register):SD 卡特殊特性信息 |
| OCR | 32 | 操作条件寄存器(Operation conditions register) |
| SSR | 512 | SD状态(SD Status):SD卡专有特征的信息 |
| CSR | 32 | 卡状态(Card Status):卡状态信息 |
每个寄存器的含义我们可以参考 文档 Physical Layer Simplified Specification v9.0 的 5.Card Registers,里边有对每个寄存器的详细描述。这里选几个重要的,我们可能会用到的说明一下。
(1)CID :就是一个卡识别号,每一张卡的号都是唯一的,厂家生产SD卡的时候,需要向SD卡的那个标准组织购买卡号的,所以每一张的卡识别号都应该是唯一的。包括有提供制造商ID、OEM/应用ID、产品名称、版本、序列号、制造日期等信息。
(2)CID :相对地址,这个主要是因为CID太长了,有128位,每一次通讯都通过这么长的CID号来查找是要跟哪一张SD卡通信的话,就比较麻烦了,所以出现了相对地址,那什么是相对地址呢?比如我们在STM32上边接了两张SD卡,这样我们就可以将第一张相对地址指定为0,第二张指定为1,这样就很好区分啦。可动态变化,在主机初始化的时候确定。(仅SDIO模式下有,SPI模式下无RCA)
(3)SSR:包含了这一张SD卡的一些专有特征信息,比如读写的基本单位,块的大小这些信息。
(4)CSR:卡状态寄存器,我们可以从这里获取SD卡的擦除状态啊,写入状态啊,是否需要等待啊这些状态。
三、SD卡总线及协议
1. SDIO接口?

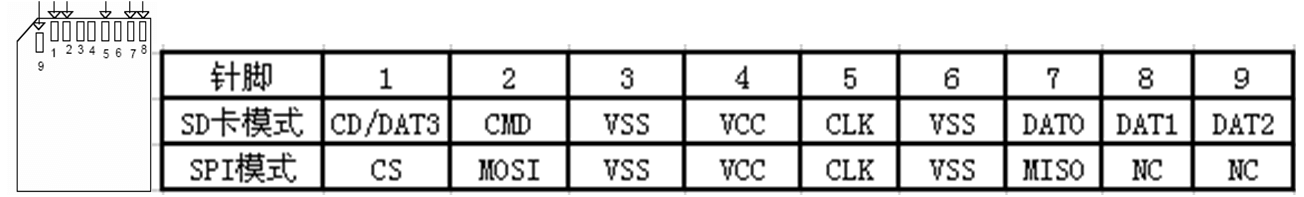

SD卡一般都支持SDIO和SPI这两种接口,支持SPI和SDIO两种模式:不同模式下,SD卡引脚功能描述如下表所示:

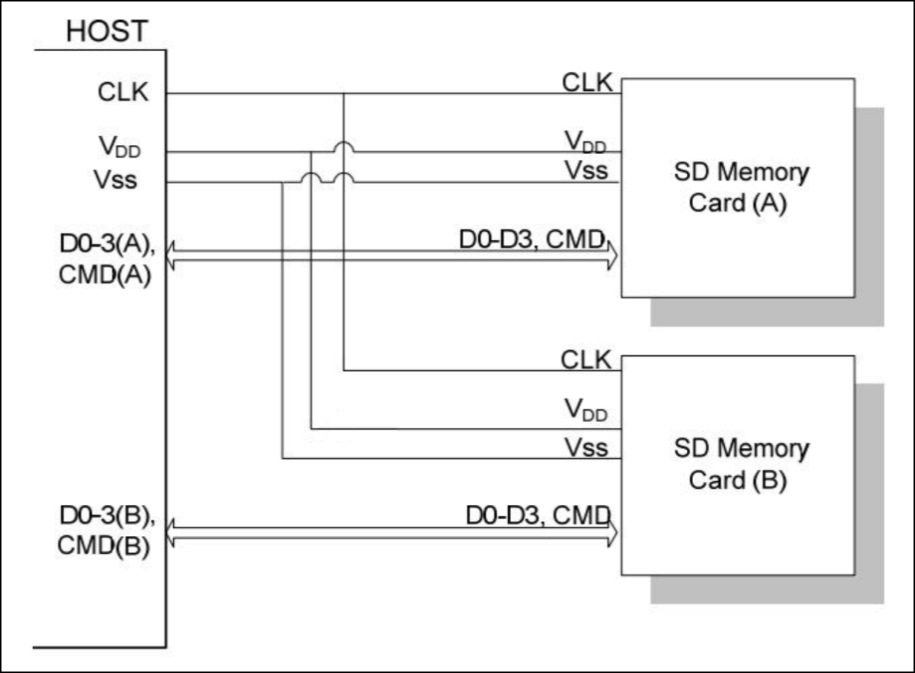

需要注意的是TF卡+卡套,组合起来也可以当SD卡用,不过,很大一部分TF卡,不支持SPI访问模式。所以,SPI驱动SD卡的时候,尽量选择大卡(SD卡),而不要选择TF卡。在这里我们只学习SDIO接口操作方式, SD卡与SDIO接口示意图如下

SD卡使用9-pin接口通信,其中3根电源线、 1根时钟线、 1根命令线和4根数据线,具体如下:
| 信号线 | 说明 |
|---|---|
| CLK | 时钟线,由SDIO主机产生,即由STM32控制器输出; |
| CMD | 命令控制线, SDIO主机通过该线发送命令控制SD卡,如果命令要求SD,卡提供应答, SD卡也是通过该线传输应答信息; |
| D0-3 | 数据线,传输读写数据; SD卡可将D0拉低表示忙状态; |
| VDD、 VSS1、 VSS2 | 电源和地信号 |
SDIO的通信时序的物理逻辑非常简单, SDIO不管是从主机控制器向SD卡传输,还是SD卡向主机控制器传输都只以CLK时钟线的上升沿为有效。SD卡操作过程会使用两种不同频率的时钟同步数据,一个是识别卡阶段时钟频率FOD,最高为400kHz; 另外一个是数据传输模式下时钟频率FPP,默认最高为25MHz,如果通过相关寄存器配置使SDIO工作在高速模式,此时数据传输模式最高频率为50MHz。
2. 总线协议
关于总线协议,我们可以参考文档 Physical Layer Simplified Specification v9.0 的 3.6 Bus Protocol章节。
2.1 命令与响应
SD总线通信是基于命令和数据传输的。通讯由一个起始位(“0” ),由一个停止位(“1” )终止。 SD通信一般是主机发送一个命令(Command),从设备在接收到命令后作出响应(Response),如有需要会有数据(Data)传输参与。

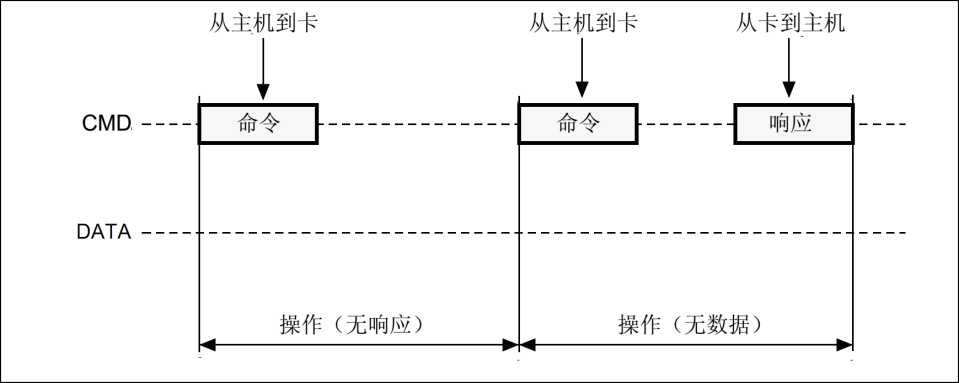

命令与响应交互的过程如下图:

2.2 带数据块的通信
SD数据是以块(Black)形式传输的, SDHC卡数据块长度一般为512字节,数据可以从主机到卡,也可以是从卡到主机。数据块需要CRC位来保证数据传输成功。 CRC位由SD卡系统硬件生成。 STM32控制器可以控制使用单线或4线传输。

2.3 单块和多块的通信

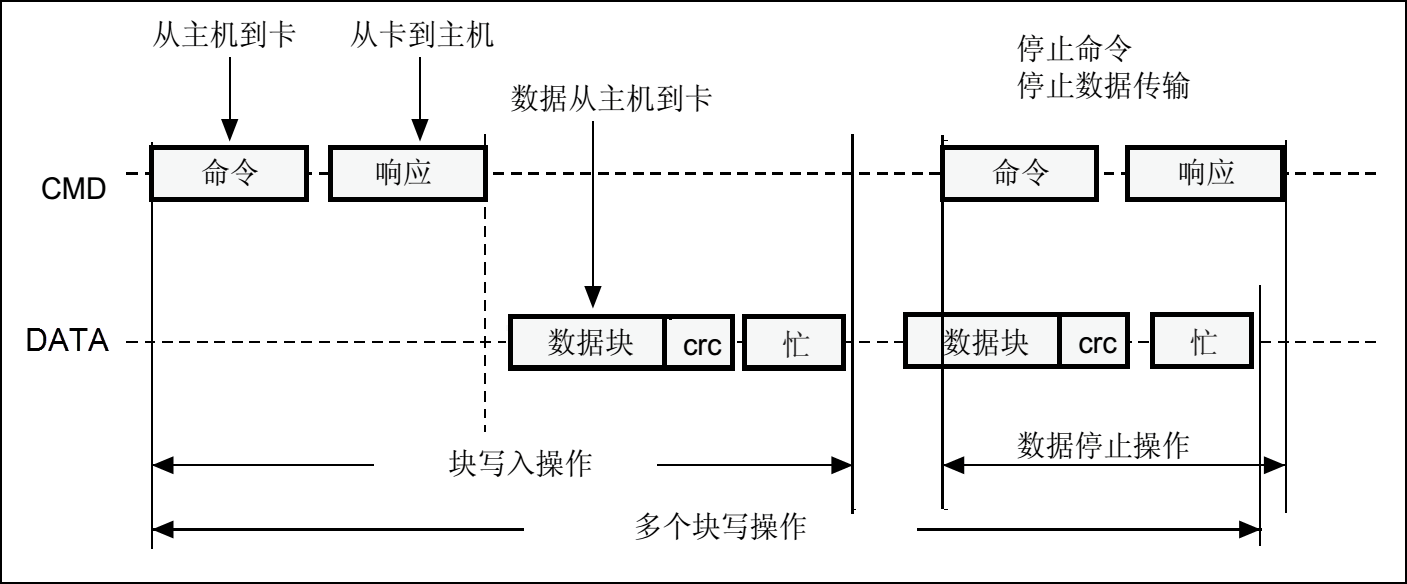

SD数据传输支持单块和多块读写,它们分别对应不同的操作命令,多块写入还需要使用命令来停止整个写入操作。数据写入前需要检测SD卡忙状态,因为SD卡在接收到数据后编程到存储区过程需要一定操作时间。 SD卡忙状态通过把D0线拉低表示。 数据块读操作与之类似,只是无需忙状态检测。

2.4 数据位什么传输?
使用4数据线传输时,每次传输4bit数据,每根数据线都必须有起始位、终止位以及CRC位, CRC位每根数据线都要分别检查,并把检查结果汇总然后在数据传输完后通过D0线反馈给主机。

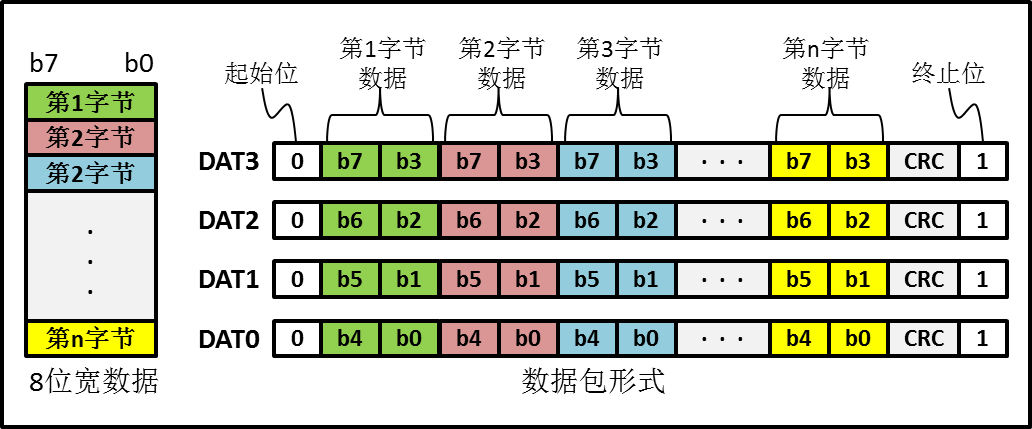

SD卡数据包有两种格式,一种是常规数据(8bit宽),它先发低字节再发高字节,而每个字节则是先发高位再发低位, 4线传输示意如下图:

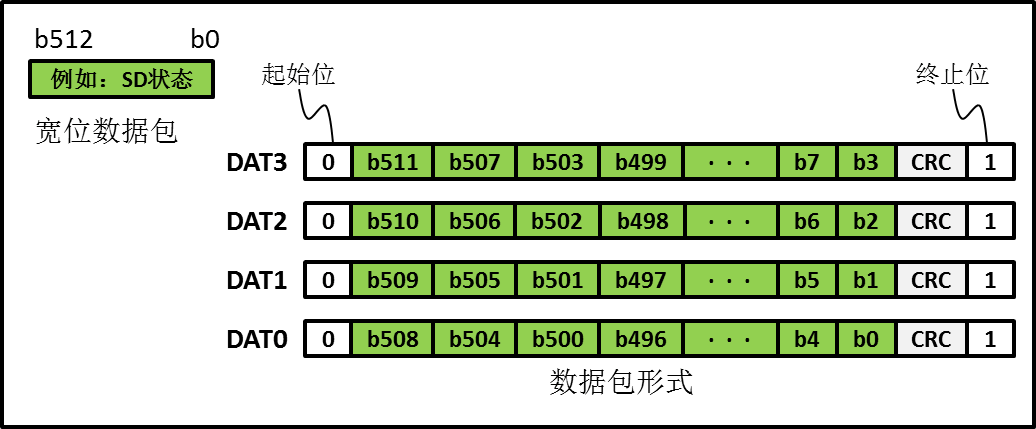

另外一种数据包发送格式是宽位数据包格式,对SD卡而言宽位数据包发送方式是针对SD卡SSR(SD状态)寄存器内容发送的, SSR寄存器总共有512bit,在主机发出ACMD13命令后SD卡将SSR寄存器内容通过DAT线发送给主机。宽位数据包格式示意图如下:
