LV020-GPIO控制LED

一、基本步骤

这个实例主要是通过GPIO点亮LED灯。一般步骤如下:

  • (1)使能IO口时钟。

  • (2)初始化IO口模式,包括GPIO工作模式(输出)、IO口速度。使用STM32CubeMX软件来进行图形化配置的话要注意一下上下拉的设置,不然很可能有莫名其妙的坑。

  • (3)操作IO口,输出高低电平。

**【注意】**可以一次初始化一个IO组下的多个IO,前提是这些IO口的配置方式一样。

二、硬件原理图

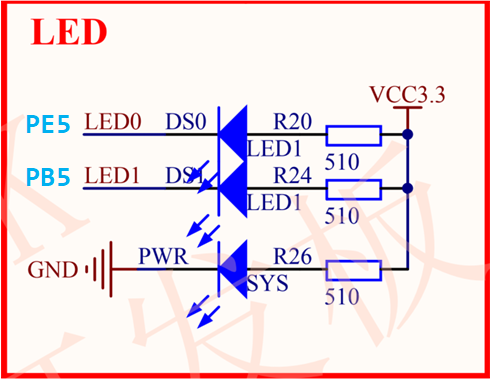

image-20230506221050587

三、STM32CubeMX配置

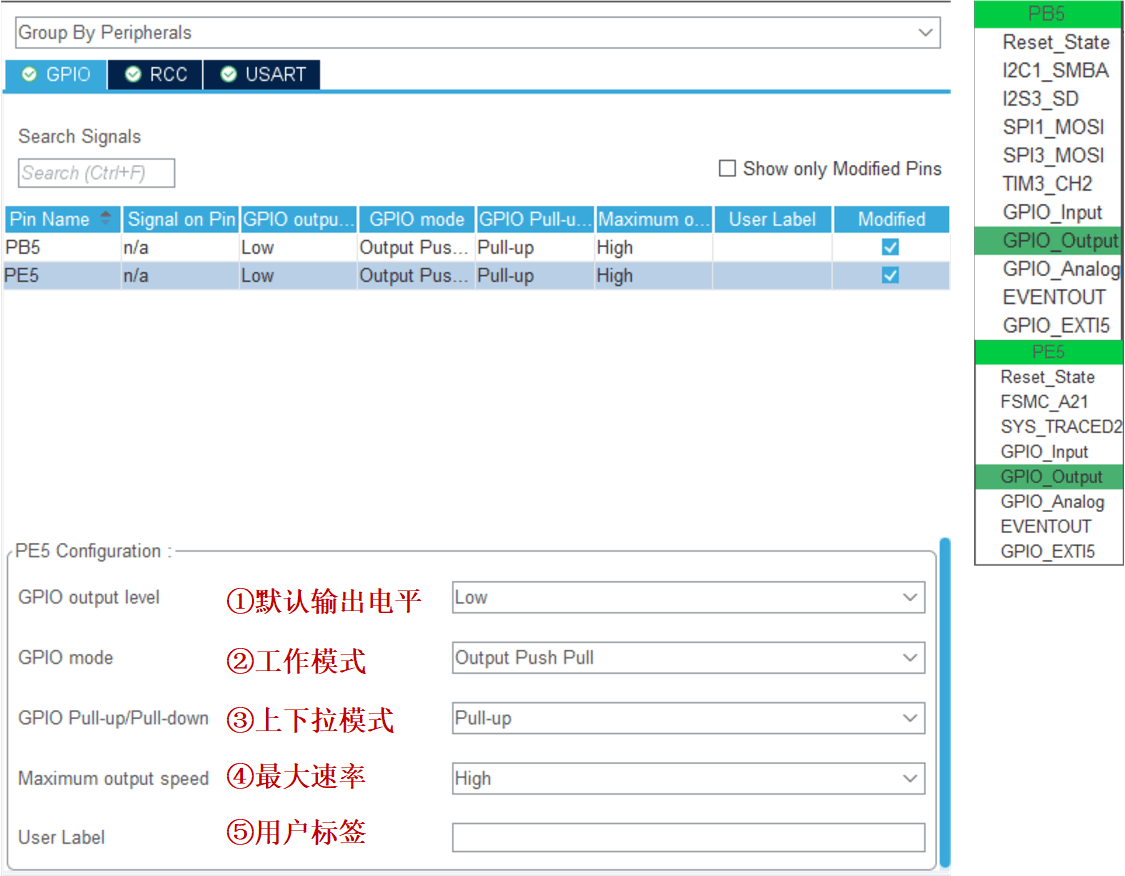

image-20230506221502585

GPIO的配置比较简单,就上边这些选项配好就可以啦。

四、LED闪烁

上面的完成工程创建后,LED灯默认会被点亮但是,我们主函数这样写:

c
int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  while (1)
  {
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_5, GPIO_PIN_RESET);
    HAL_Delay(500);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_5, GPIO_PIN_SET);
    HAL_Delay(500);
  }
}
