LV030-串口下载
单片机开可以用串口下载程序，这部分来了解一下。
一、CH340驱动
1. CH340简介

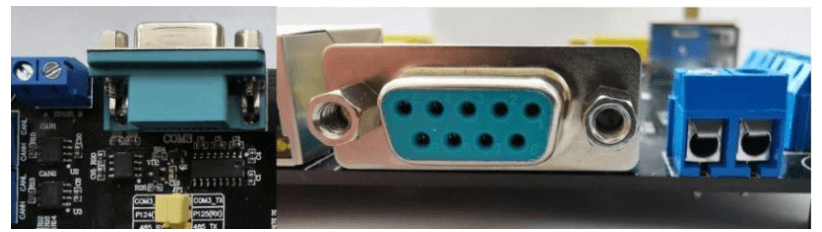

一般来说我们通过电脑连接到开发板的串口是用的RS232：

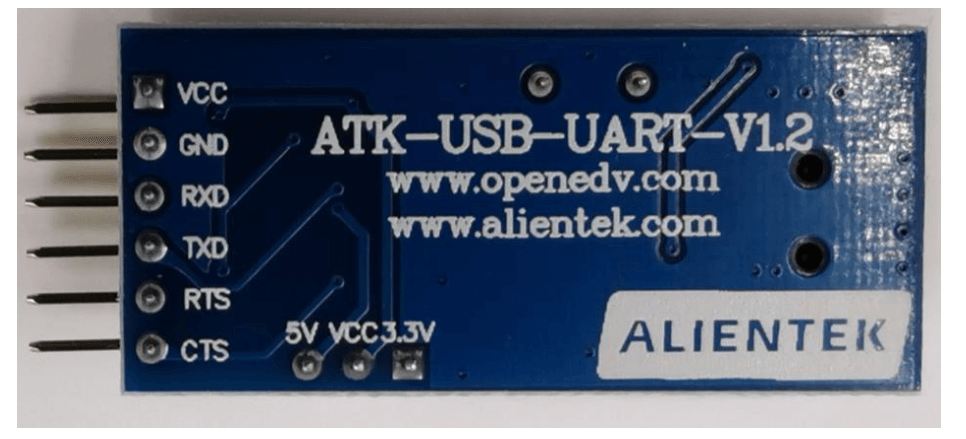

而RS-232 电平需要 DB9 接口 （也就是常说的 COM口）。现在的电脑很多都没有 DB9 接口了，取而代之的是 USB 接口，所以就催生出了很多 USB 转串口 TTL 芯片，比如 CH340、PL2303 等。通过这些芯片就可以实现串口 TTL 转 USB。

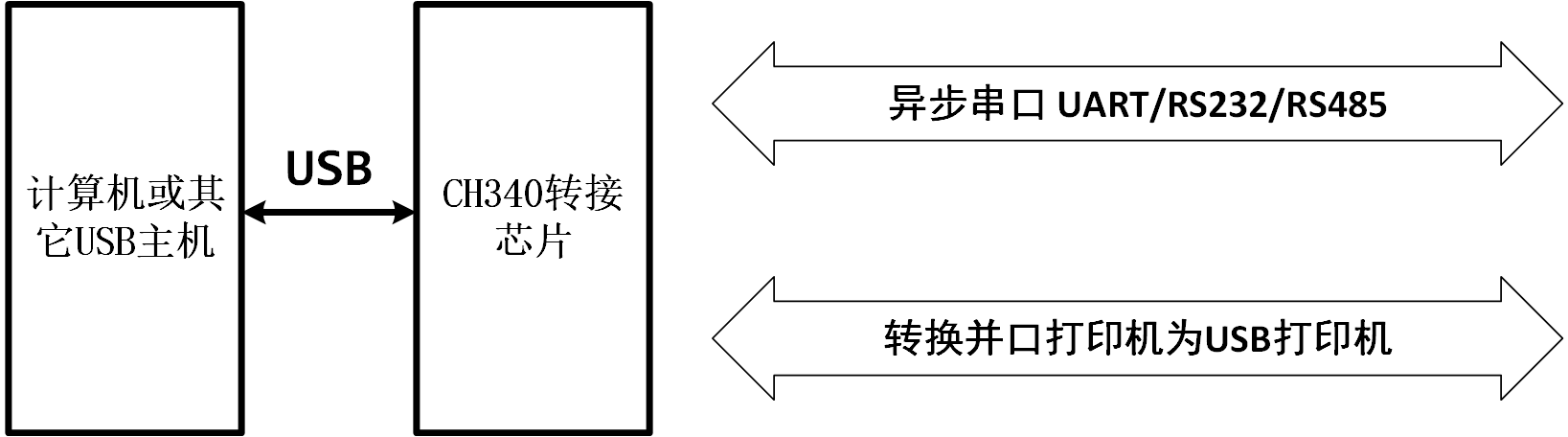

CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。 在串口方式下，CH340 提供常用的MODEM联络信号，用于计算机扩展异步串口，或者将普通的串口设备直接升级到USB 总线。在红外方式下，CH340 外加红外收发器即可构成USB 红外线适配器，实现SIR 红外线通讯。
主要有以下特点：
- 全速USB设备接口，兼容USB V2.0。
- 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
- 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。
- 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
- 通过外加电平转换器件，提供RS232、RS485、RS422等接口。
- CH340R芯片支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。
- 内置固件，软件兼容CH341，可以直接使用CH341的VCP驱动程序。
- 支持5V电源电压和3.3V电源电压。
- CH340C/N/K/E及CH340B内置时钟，无需外部晶振，CH340B还内置EEPROM用于配置序列号等。
- 提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装，兼容RoHS。
2. 驱动下载与安装

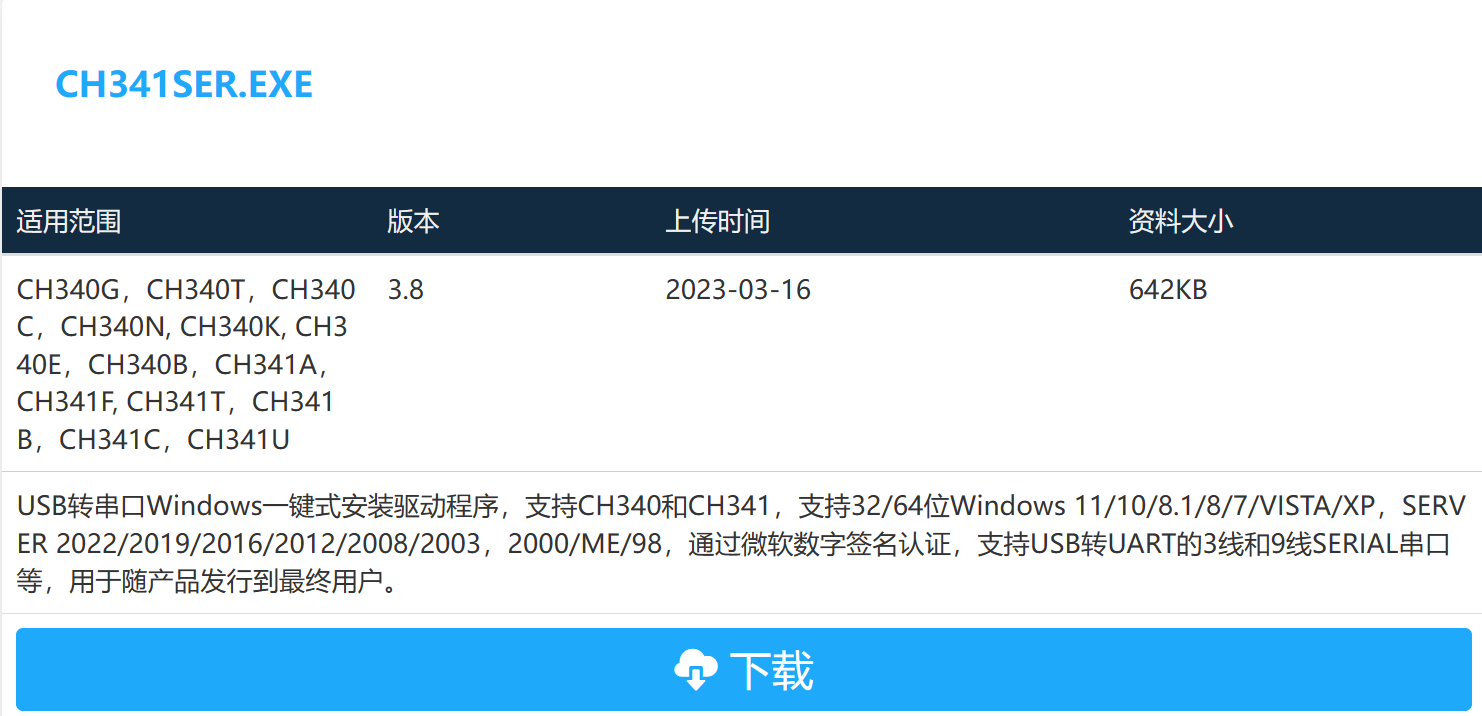

我们经常使用的就是CH340芯片来完成串口的转换，要想让电脑识别串口，我们还需要安装CH340的驱动。驱动在哪下？在这里：CH341SER.EXE - 南京沁恒微电子股份有限公司
我们下载windows版本的就可以了，在安装驱动前，我们连接好开发板的串口线，可以先看下一小节怎么连接的。，然后打开电脑设备管理器就会发现一个无法被识别的串口

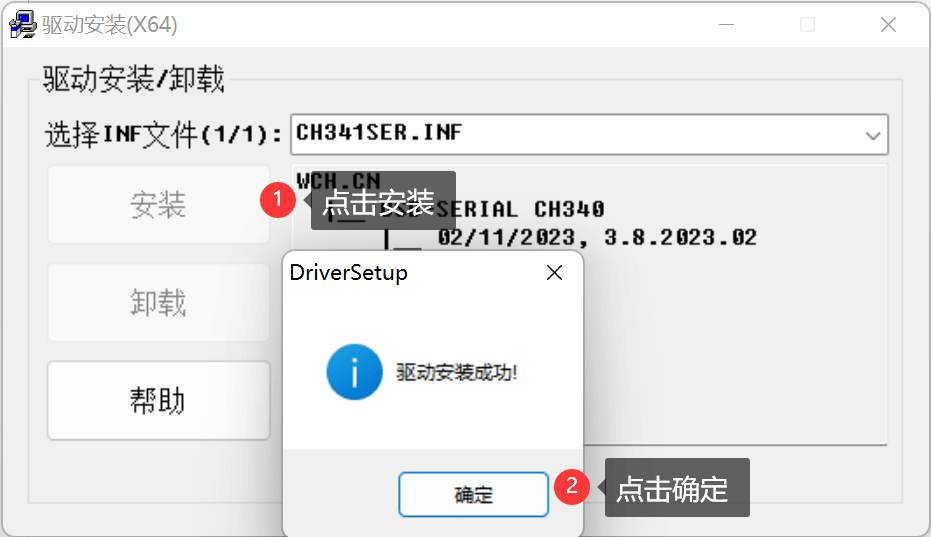

接下来我们安装驱动，双击刚才下载的驱动可执行程序会看到如下弹窗，然后我们点击安装即可：
在驱动安装成功之后，拔掉 USB 线，然后重新插入电脑，此时电脑就会自动给其安装驱动了。在安装完成之后，可以在电脑的设备管理器里面找到 USB 串口（如果找不到，则重启下电脑） ，会发现这里可以识别到串口了，这样便是安装成功了。
可以看到 USB 串口被识别为 COM3，这里需要注意的是：不同电脑可能不一样，不同的usb口可能也不一样，也可能是 COM4、 COM5 等，但是 USB-SERIAL CH340，这个一定是一样的。如果没找到 USB 串口，则有可能是安装有误，或者系统不兼容。
二、串口下载
1. 下载前的准备

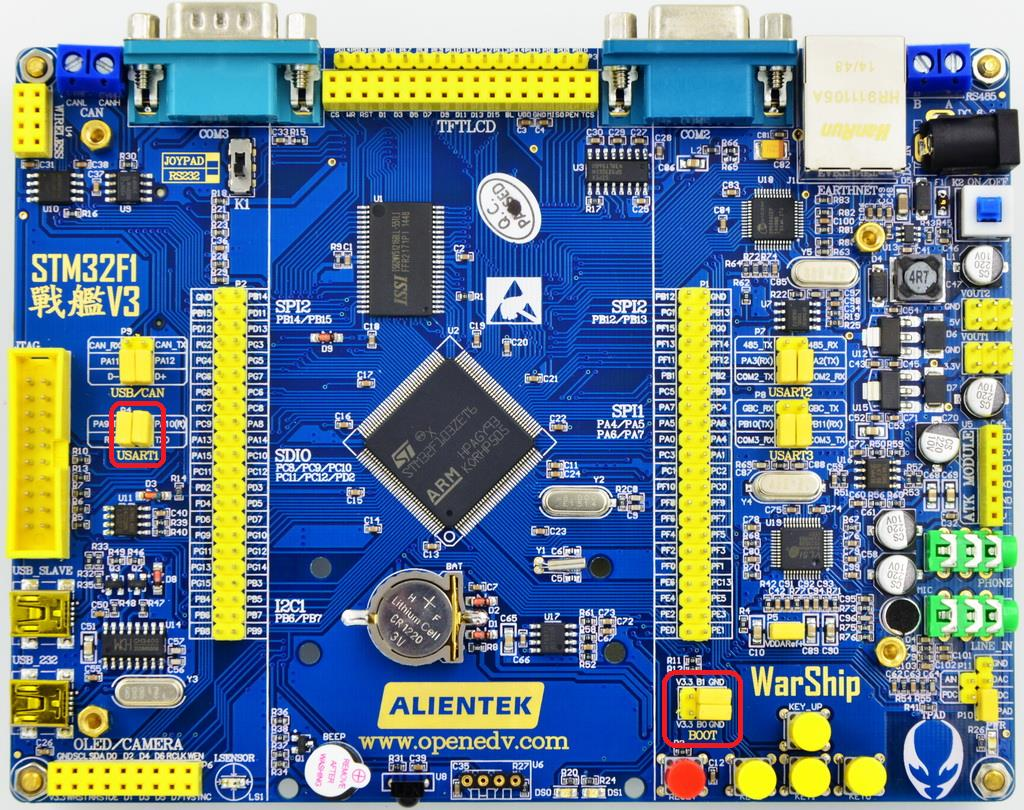

首先要在板子上设置一下，在板子上把 RXD 和 PA9（STM32 的 TXD）， TXD 和 PA10(STM32的 RXD)通过跳线帽连接起来，这样我们就把 CH340G 和 MCU 的串口 1 连接上了。这里由于ALIENTEK 这款开发板自带了一键下载电路，所以我们并不需要去关心 BOOT0 和 BOOT1 的状态，但是为了让下下载完后可以按复位执行程序，建议把 BOOT1 和 BOOT0 都设置为 0。设置完成 后如下图：
这里简单说明一下一键下载电路的原理，STM32 串口下载的标准方法是两个步骤：
（1）把 B0 接 V3.3（保持 B1 接 GND）。
（2） 按一下复位按键。
通过这两个步骤，我们就可以通过串口下载代码了，下载完成之后，如果没有设置从0X08000000 开始运行，则代码不会立即运行，此时，还需要把 B0 接回 GND，然后再按一次复位，才会开始运行刚刚下载的代码。所以整个过程，得跳动 2 次跳线帽，还得按 2 次复位，比较繁琐。而板子上的一键下载电路，则利用串口的 DTR 和 RTS 信号，分别控制 STM32的复位和 B0，配合上位机软件（flymcu），设置： DTR 的低电平复位， RTS 高电平进 BootLoader，这样， B0 和 STM32 的复位，完全可以由下载软件自动控制，从而实现一键下载。
接着我们在 USB_232 处插入 USB 线，并接上电脑，如果之前没有安装 CH340G 的驱动（如果已经安装过了驱动，则应该能在设备管理器里面看到 USB 串口，如果不能则要先卸载之前的驱动，卸载完后重启电脑，再重新安装我们提供的驱动），则需要先安装 CH340G 的驱动，可以看上一小节。
2. 烧写代码
在前边安装了 USB 串口驱动之后，我们就可以开始串口下载代码了，这里我们的串口下载软件选择的是 flymcu，该软件是 mcuisp 的升级版本 ，我们可以在这里下载：单片机在线编程网 (mcuisp.com)

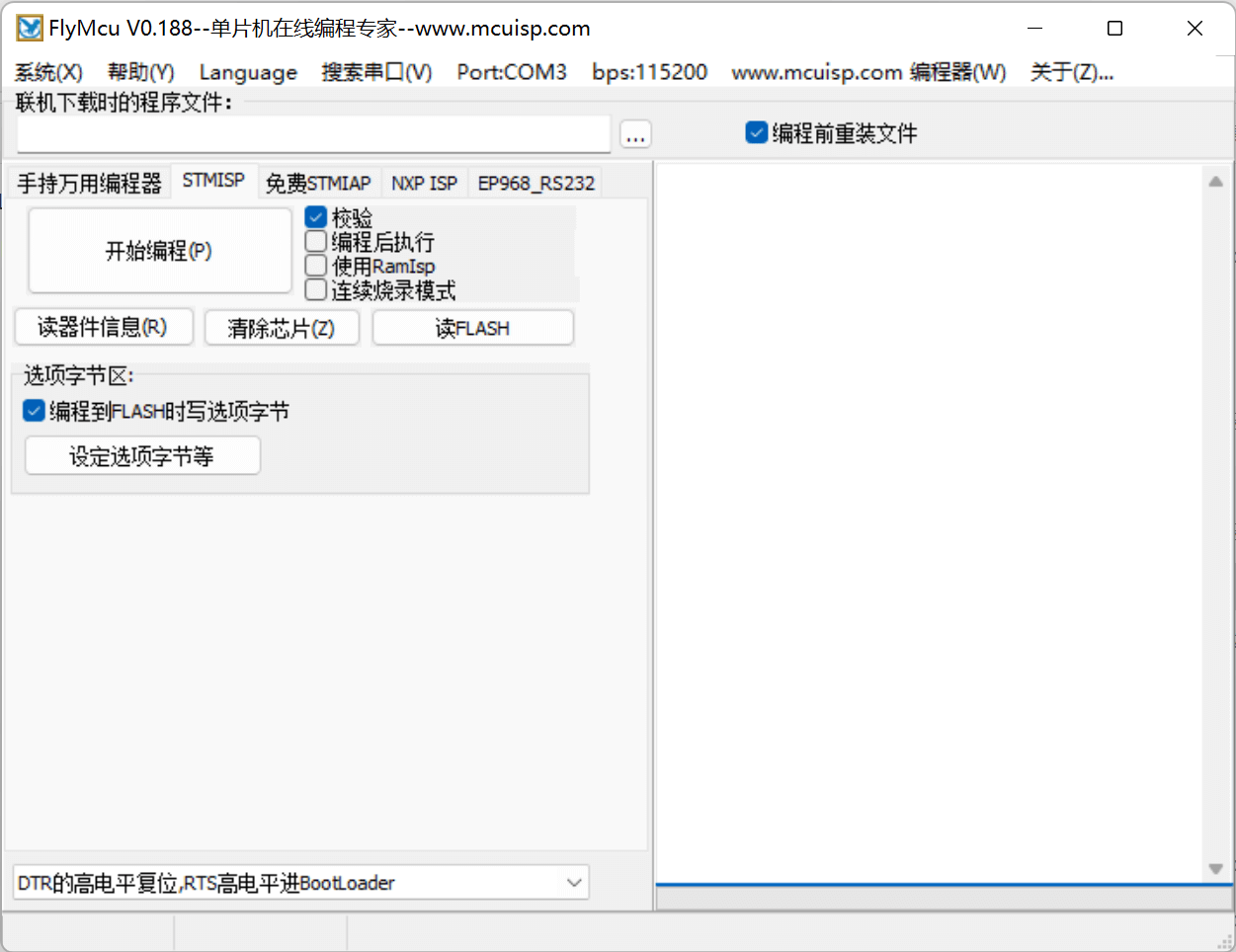

下载完成后打开是这个样子的：
然后我们选择要下载的 Hex 文件，以前面我们新建的工程为例，因为我们前面在工程建立的时候，就已经设置了生成 Hex 文件，所以编译的时候已经生成了 Hex 文件，我们只需要找到这个 Hex 文件下载即可。用 flymcu 软件打开文件夹，找到对应的 hex 文件 Template.hex，打开并进行相应如下图设置：
（1）我们要下载代码还需要选择串口，这里 flymcu 有智能串口搜索功能。每次打开 flymcu 软件，软件会自动去搜索当前电脑上可用的串口，然后选中一个作为默认的串口（一般是最后一次关闭时所选择的串口）。也可以通过点击菜单栏的搜索串口，来实现自动搜索当前可用串口。 串口波特率则可以通过 bps那里设置，对于 STM32F103， 可以设置为最高： 460800，而如果是 F4，则建议最高设置为： 76800 即可，图中忘记改了，其实可以设置为76800。 然后， 找到 CH340 虚拟的串口，如上图所示。
（2）选择我们要下载的Hex文件。
（3）编程前重装文件，该选项也比较有用，当选中该选项之后， flymcu 会在每次编程之前，将hex 文件重新装载一遍，这对于代码调试的时候是比较有用的。特别提醒： 不要选择使用 RamIsp，否则，可能没法正常下载 。
（4）编程后执行，这个选项在无一键下载功能的条件下是很有用的，当选中该选项之后，可以在下载完程序之后自动运行代码。否则，还需要按复位键，才能开始运行刚刚下载的代码。
（5）最后，我们选择的 DTR 的低电平复位， RTS 高电平进 BootLoader，这个选择项选中， flymcu就会通过 DTR 和 RTS 信号来控制板载的一键下载功能电路，以实现一键下载功能。如果不选择，则无法实现一键下载功能。这个是必要的选项（在 BOOT0 接 GND 的条件下）。
（6）读一下器件信息，我们可以知道刚才第5步有没有选对，要是没选对吗，这里什么都读不到。

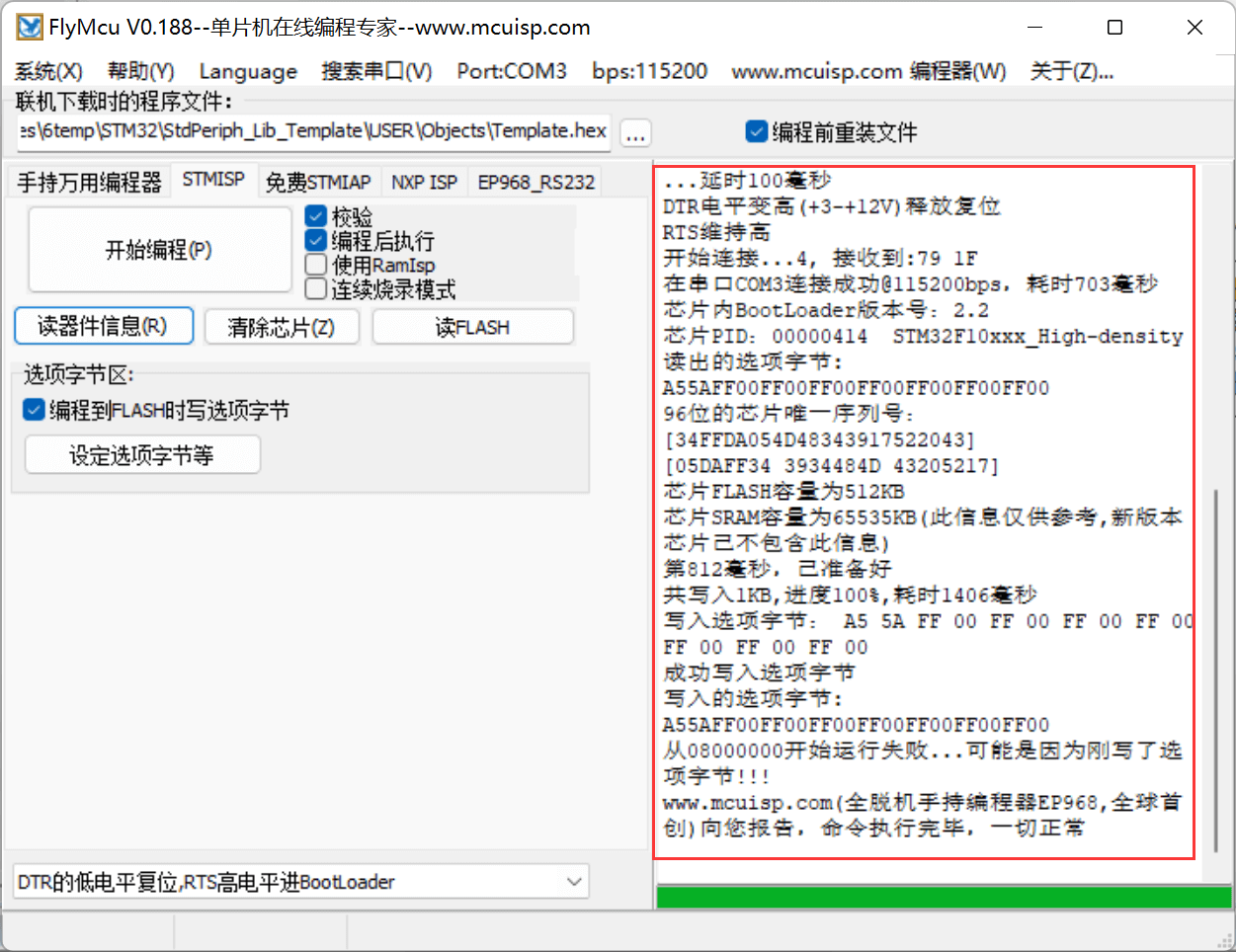

（7）最后可以通过按开始编程（P） 这个按钮，一键下载代码到 STM32 上，下载成 功如下图所示，并且下载成功后，会有“共写入 xxxxKB，耗时 xxxx 毫秒”的提示，并且从 0X80000000处开始运行了的相关信息。
