LV015-MDK工程文件简介
本篇笔记主要是参考的野火的文档。使用的工程呢可以去这里下载：ebf_stm32f103_badao_std_code: 野火STM32F103 霸道开发板 标准库教程配套代码 (gitee.com)
链接: 程序 提取码: gryg
一、MDK工程文件类型

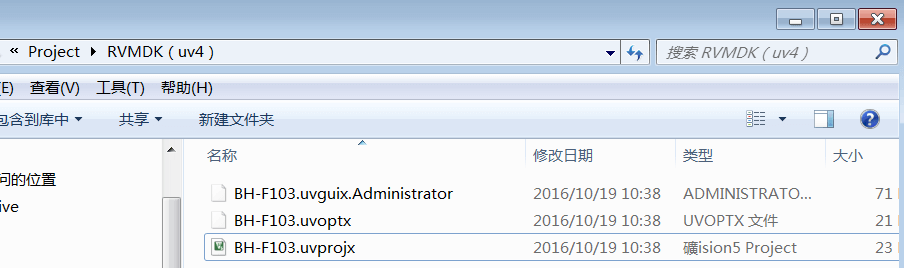

1. Project工程文件
| 后缀 | 说明 |
| .uvguix | MDK5工程的窗口布局文件，在MDK4中*.UVGUI后缀的文件功能相同 |
| .uvprojx | MDK5的工程文件，它使用了XML格式记录了工程结构，双击它可以打开整个工程，在MDK4中*.UVPROJ后缀的文件功能相同 |
| .uvoptx | MDK5的工程配置选项，包含debugger、trace configuration、breakpooints以及当前打开的文件，在MDK4中*.UVOPT后缀的文件功能相同 |
| .ini | 某些下载器的配置记录文件 |
2. 源文件
| 后缀 | 说明 |
| .c | C语言源文件 |
| .cpp | C++语言源文件 |
| .h | C/C++的头文件 |
| .s | 汇编语言的源文件 |
| .inc | 汇编语言的头文件(使用“$include”来包含) |
3. Output目录
| 后缀 | 说明 |
| .dep | 整个工程的依赖文件 |
| .d | 描述了对应.o的依赖的文件 |
| .crf | 交叉引用文件，包含了浏览信息(定义、引用及标识符) |
| .o | 可重定位的对象文件(目标文件) |
| .bin | 二进制格式的映像文件，是纯粹的FLASH映像，不含任何额外信息 |
| .hex | Intel Hex格式的映像文件，可理解为带存储地址描述格式的bin文件 |
| .elf | 由GCC编译生成的文件，功能跟axf文件一样，该文件不可重定位 |
| .axf | 由ARMCC编译生成的可执行对象文件，可用于调试，该文件不可重定位 |
| .sct | 链接器控制文件(分散加载) |
| .scr | 链接器产生的分散加载文件 |
| .lnp | MDK生成的链接输入文件，用于调用链接器时的命令输入 |
| .htm | 链接器生成的静态调用图文件 |
| .build_log.htm | 构建工程的日志记录文件 |
4. Listing目录
| 后缀 | 说明 |
| .lst | C及汇编编译器产生的列表文件 |
| .map | 链接器生成的列表文件，包含存储器映像分布 |
| .ini | 仿真、下载器的脚本文件 |
| 其它 |
二、Project工程文件

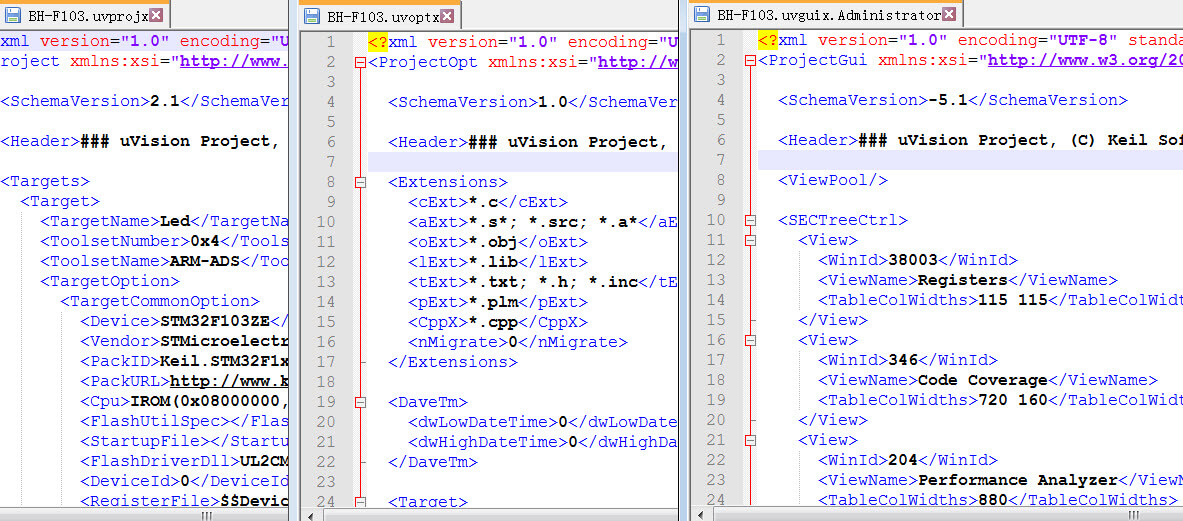

uvprojx、 uvoptx 及 uvguix 都是使用 XML 格式记录的文件，若使用记事本打开可以看到 XML 代码。而当使用 MDK 软件打开时，它根据这些文件的 XML 记录加载工程的各种参数，使得我们每次重新打开工程时，都能恢复上一次的工作环境。
1. uvprojx 文件

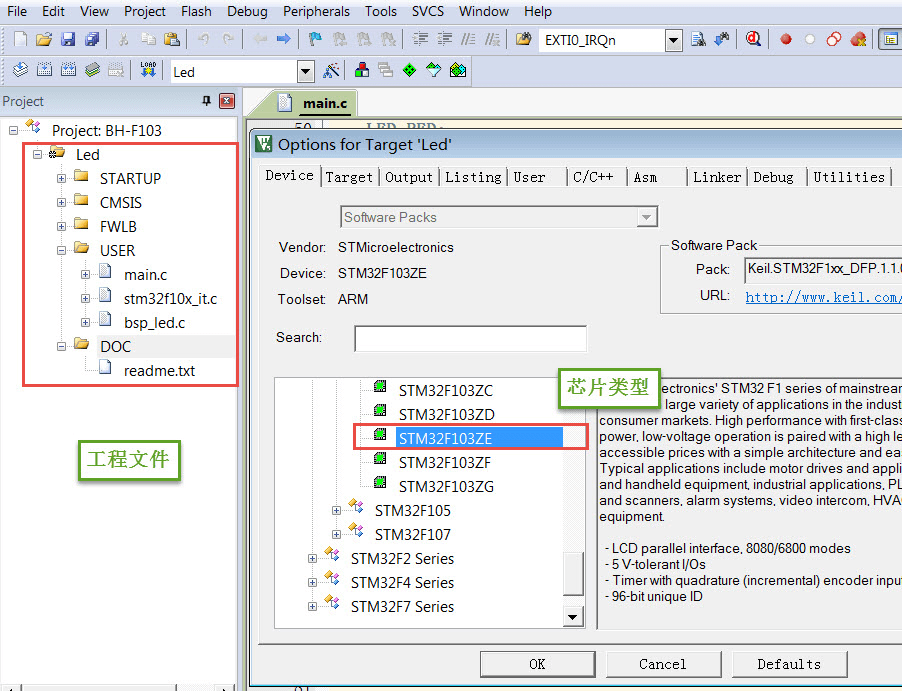

uvprojx 文件就是我们平时双击打开的工程文件，它记录了整个工程的结构，如芯片类型、工程包含了哪些源文件等内容 。
2. uvoptx 文件

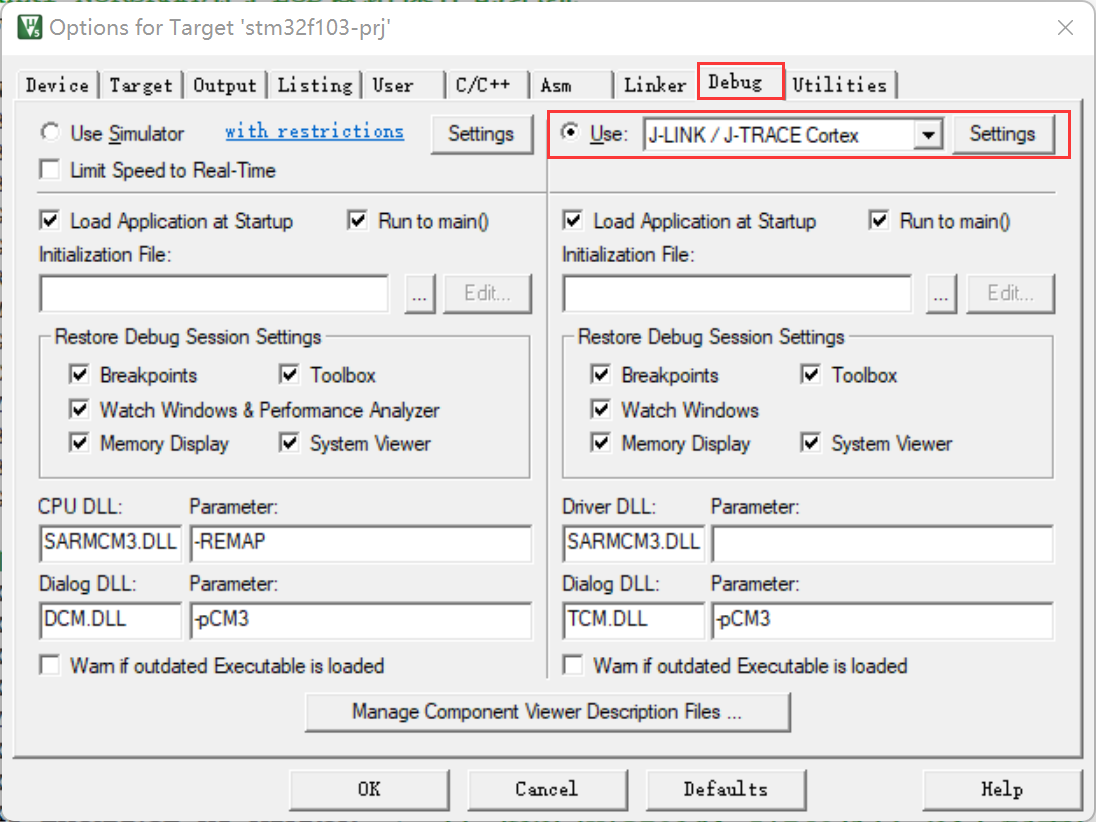

uvoptx 文件记录了工程的配置选项，如下载器的类型、变量跟踪配置、断点位置以及当前已打开的文件等等 。
3. uvguix 文件

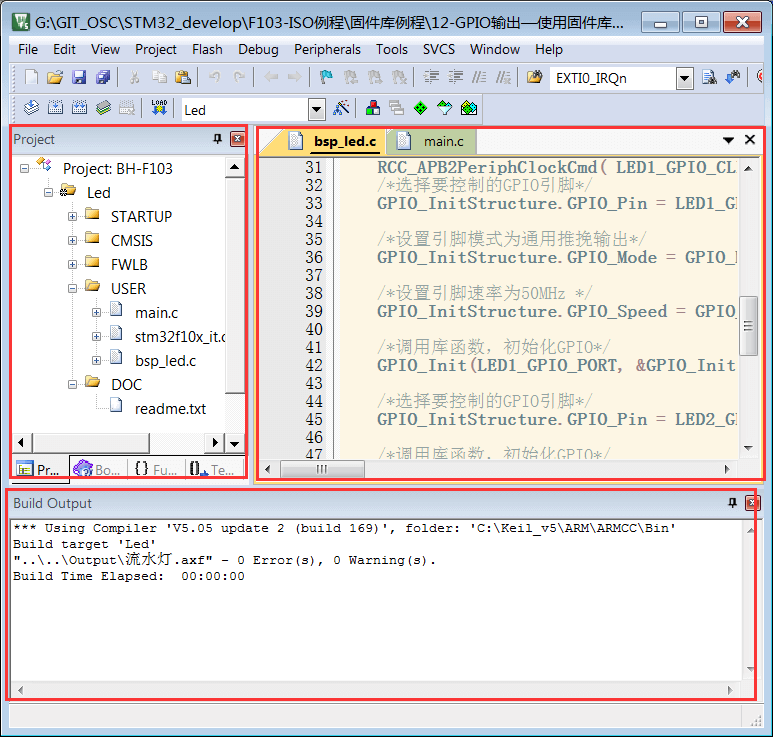

uvguix 文件记录了 MDK 软件的 GUI 布局，如代码编辑区窗口的大小、编译输出提示窗口的位置等等。
4. 总结
这些工程参数都是当 MDK 正常退出时才会被写入保存，所以若 MDK 错误退出时 (如使用 Windows 的任务管理器强制关闭)，工程配置参数的最新更改是不会被记录的，重新打开工程时要再次配置。其中 uvprojx 文件是最重要的，删掉它我们就无法再正常打开工程了，而 uvoptx 及 uvguix 文件并不是必须的，可以删除，重新使用 MDK 打开 uvprojx工程文件后，会以默认参数重新创建 uvoptx 及 uvguix 文件。 (所以当使用 Git/SVN 等代码管理的时候，往往只保留 uvprojx 文件) 。
vprojx、uvoptx及uvguix都是使用XML格式记录的文件，若使用记事本打开可以看到XML代码， 而当使用MDK软件打开时，它根据这些文件的XML记录加载工程的各种参数，使得我们每次重新打开工程时，都能恢复上一次的工作环境。
三、源文件
源文件是工程中我们最熟悉的内容了，它们就是我们编写的各种源代码，MDK支持c、cpp、h、s、inc类型的源代码文件， 其中c、cpp分别是c/c++语言的源代码，h是它们的头文件，s是汇编文件，inc是汇编文件的头文件，可使用“$include”语法包含。 编译器根据工程中的源文件最终生成机器码。
四、Output目录下文件
参考 01-开发工具/01-keil/LV016-Output目录文件.md
五、Listing目录下文件
参考 01-开发工具/01-keil/LV017-Listing目录文件.md
