LV005-异常与中断简介 ​

一、异常与中断 ​

1. 什么是中断？ ​

中断是指在 CPU 正常运行期间， 由外部或内部事件引起的一种机制。 当中断发生时， CPU 会停止当前正在执行的程序， 并转而执行触发该中断的中断处理程序。 处理完中断处理程序后， CPU 会返回到中断发生的地方， 继续执行被中断的程序。 中断机制允许 CPU 在实时响应外部或内部事件的同时， 保持对其他任务的处理能力。

举个例子，有这样的一个场景，我们正在看书，这就是我们主要的任务，现在发生了下边的事：

（1）厨房灶台上的水烧开了

（2）有电话到来

这些事情发生的时候，我们就不得不去处理，我们该怎么办？

（1）书中放上书签，合上书（保存现场，以免一会回来找不到自己看到哪里了）

（2）处理刚才的两件事，水烧开了就将煤气关掉，把开水装起来，电话到来，就接听电话，先做哪个？那就看哪个更紧急啦。处理这两件事就要“中断”前面看书的过程。

（3）回来继续看书（恢复现场）。

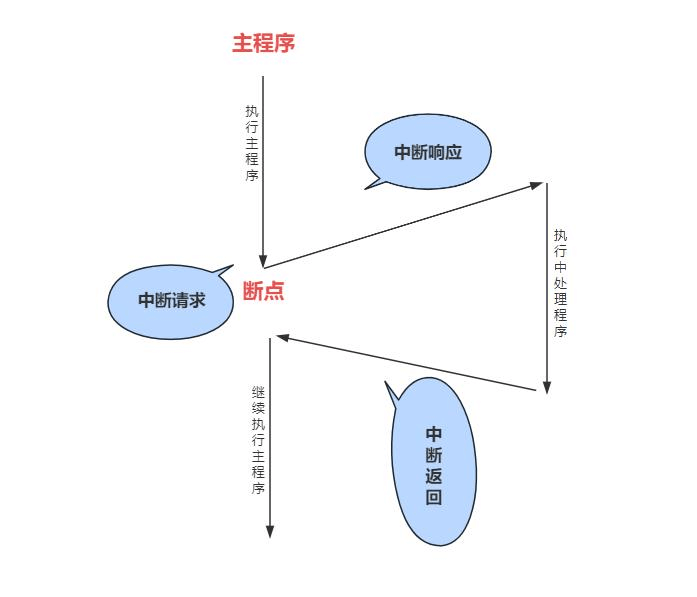

如下图：

image-20250214143155615

2. 中断有什么用？ ​

在上面的场景中， 作为唯一具有处理能力的主体， 我们一次只能专注于一个任务， 可以等待水烧开、 看书等等。 然而， 当我们专心致志地完成一项任务时， 常常会有紧迫或不紧迫的其他事情突然出现， 需要我们关注和处理。 有些情况甚至要求我们立即停下手头的工作来应对。只有在处理完这些中断事件之后， 我们才能回到先前的任务。

中断机制赋予了我们处理意外情况的能力， 而且如果我们能充分利用这个机制， 就能够同时完成多个任务。 回到烧水的例子， 无论我们是否在厨房， 煤气灶都会将水烧开。 我们只需要在水烧开后及时关掉煤气。 为了避免在厨房等待的时间， 而水烧开时产生的声音就是中断信号，提醒我们炉子上的水已经烧开。 这样， 我们就可以在等待的时间里做其他事情， 比如看书。当水壶烧开发出声音之后， 它会打断当前的任务， 提醒水已经烧开， 这时只需要前往厨房关掉煤气即可。

中断机制使我们能够有条不紊地同时处理多个任务， 从而提高了并发处理能力。 类似地，计算机系统中也使用中断机制来应对各种外部事件。 例如， 在键盘输入时， 会发送一个中断信号给 CPU， 以便及时响应用户的操作。 这样， CPU 就不必一直轮询键盘的状态， 而可以专注于其他任务。 中断机制还可以用于处理硬盘读写完成、 网络数据包接收等事件， 提高了系统的资源利用率和并发处理能力。

3. 什么是异常？ ​

由 CPU 内部 产生的意外事件被称为异常，也叫内中断。异常 是 CPU 执行一条指令时，由 CPU 在其 内部 检测到的、与正在执行的指令 相关 的 同步事件；中断是一种典型的由外部设备触发的、与当前正在执行的指令无关的异步事件。

这里我们不深入了解异常，因为这里主要是学习中断。

4. 中断的处理流程 ​

arm 对异常(中断)处理过程：

  • （1）中断相关的初始化：（a) 设置中断源，让它可以产生中断。（b) 设置中断控制器(可以屏蔽某个中断，优先级)。（c) 设置 CPU 总开关(使能中断)。
  • （2）执行其他程序：正常程序
  • （3）产生中断：比如按下按键 → 中断控制器 →CPU
  • （4）CPU 每执行完一条指令都会检查有无中断/异常产生
  • （5）CPU 发现有中断/异常产生，开始处理。对于不同的异常，跳去不同的地址执行程序。这些地址上，只是一条跳转指令，跳去执行某个函数(地址)，这个就是异常向量。（3）（4）（5）都是硬件做的。这些函数做什么事情？软件做的事情：（a) 保存现场(各种寄存器)（b) 处理异常(中断)：分辨中断源，再调用不同的处理函数（c) 恢复现场。

二、Linux 系统对中断的处理 ​

1. 进程、线程、中断的核心：栈 ​

中断谁？中断当前正在运行的进程、线程。进程、线程是什么？内核如何切换进程、线程、中断？要理解这些概念，必须理解栈的作用。

1.1 ARM 处理器程序运行的过程 ​

ARM 芯片属于精简指令集计算机(RISC： Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：① 对内存只有读、写指令；② 对于数据的运算是在 CPU 内部实现；③ 使用 RISC 指令的 CPU 复杂度小一点，易于设计。

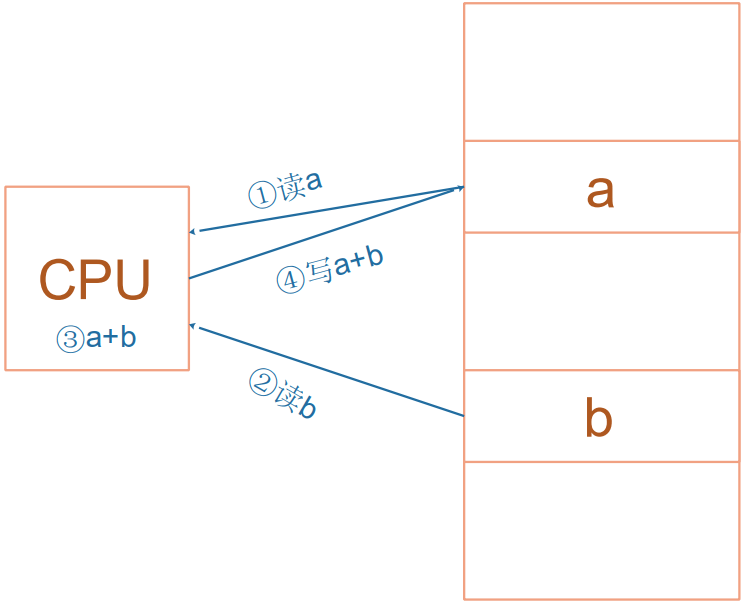

比如对于 a = a+b 这样的算式，需要经过下面 4 个步骤才可以实现：

image-20250214145510571

细看这几个步骤，有些疑问：

① 读 a，那么 a 的值读出来后保存在 CPU 里面哪里？

② 读 b，那么 b 的值读出来后保存在 CPU 里面哪里？

③ a+b 的结果又保存在哪里？

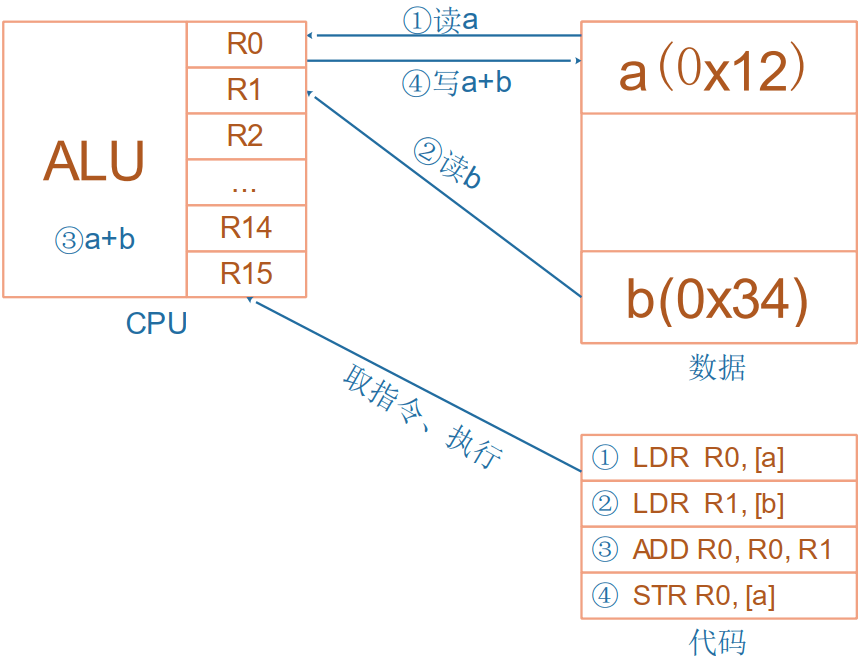

image-20250214145539057

我们需要深入 ARM 处理器的内部。简单概括如下，我们先忽略各种 CPU 模式(系统模式、用户模式等等)。 CPU 运行时，先去取得指令，再执行指令：

① 把内存 a 的值读入 CPU 寄存器 R0

② 把内存 b 的值读入 CPU 寄存器 R1

③ 把 R0、 R1 累加，存入 R0

④ 把 R0 的值写入内存 a

1.2 程序被中断时，怎么保存现场 ​

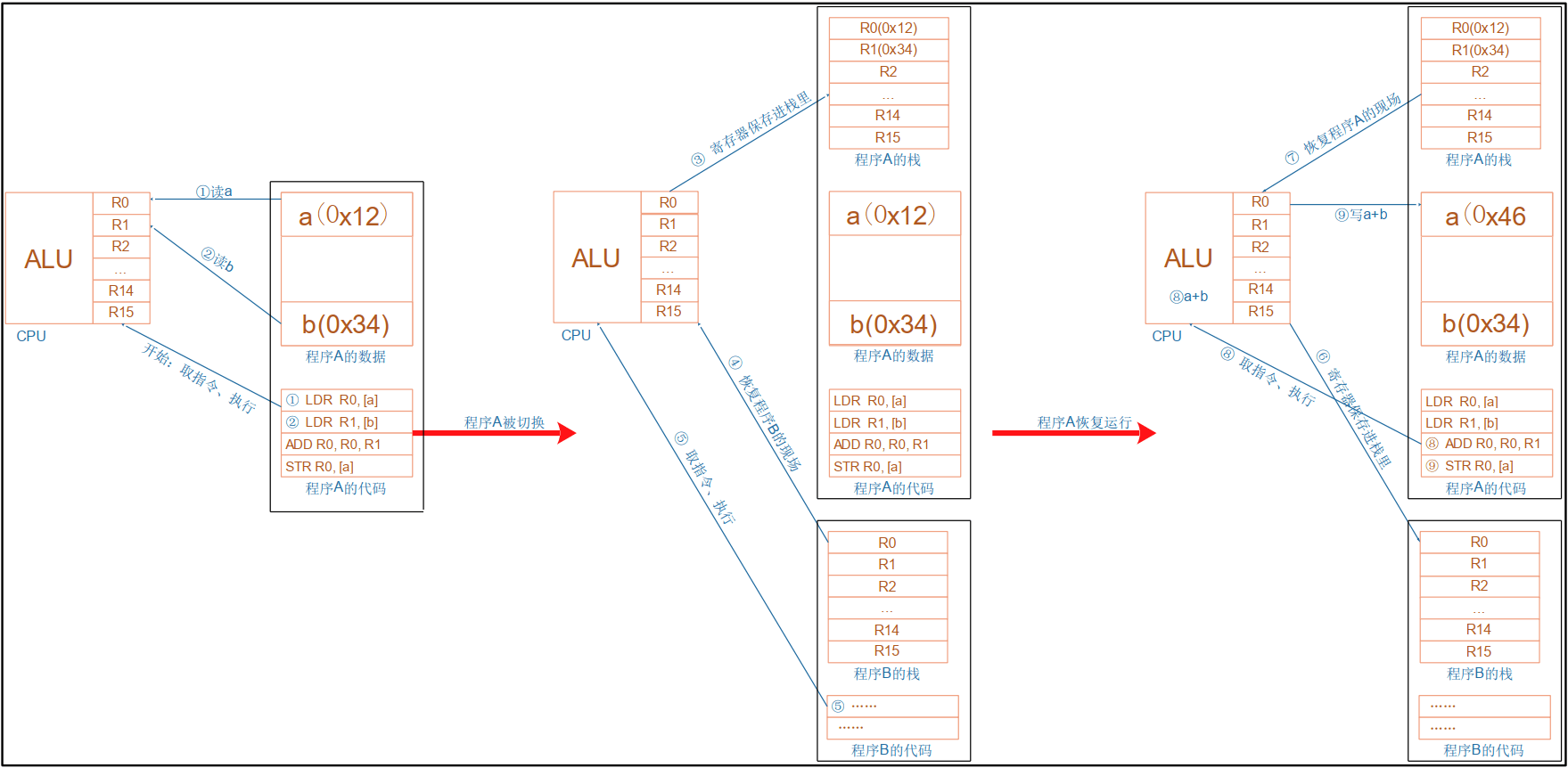

从上图可知， CPU 内部的寄存器很重要，如果要暂停一个程序，中断一个程序，就需要把这些寄存器的值保存下来：这就称为保存现场。保存在哪里？内存，这块内存就称之为栈。程序要继续执行，就先从栈中恢复那些 CPU 内部寄存器的值。这个场景并不局限于中断，下图可以概括程序 A、 B 的切换过程，其他情况是类似的：

image-20250214145810987
  • （1）函数调用：

在函数 A 里调用函数 B，实际就是中断函数 A 的执行。那么需要把函数 A 调用 B 之前瞬间的 CPU 寄存器的值，保存到栈里；再去执行函数 B；函数 B 返回之后，就从栈中恢复函数 A 对应的 CPU 寄存器值，继续执行。

  • （2）中断处理

进程 A 正在执行，这时候发生了中断。CPU 强制跳到中断异常向量地址去执行，这时就需要保存进程 A 被中断瞬间的 CPU 寄存器值，可以保存在进程 A 的内核态栈，也可以保存在进程 A 的内核结构体中。中断处理完毕，要继续运行进程 A 之前，恢复这些值。

  • （3）进程切换

在所谓的多任务操作系统中，我们以为多个程序是同时运行的。如果我们能感知微秒、纳秒级的事件，可以发现操作系统时让这些程序依次执行一小段时间，进程 A 的时间用完了，就切换到进程 B。怎么切换？切换过程是发生在内核态里的，跟中断的处理类似。进程 A 的被切换瞬间的 CPU 寄存器值保存在某个地方；恢复进程 B 之前保存的 CPU 寄存器值，这样就可以运行进程 B 了。所以，在中断处理的过程中，伴存着进程的保存现场、恢复现场。 进程的调度也是使用栈来保存、恢复现场：

image-20250214150026383

1.3 进程、线程的概念 ​

假设我们写一个音乐播放器，在播放音乐的同时会根据按键选择下一首歌。把事情简化为 2 件事：发送音频数据、读取按键。那可以这样写程序：

c
int main(int argc, char **argv)
{
    int key;
    while (1)
    {
        key = read_key();
        if (key != -1)
        {
            switch (key)
            {
                case NEXT:
                    select_next_music(); // 在 GUI 选中下一首歌
                    break;
            }
        }
        else
        {
            send_music();
        }
    }
    return 0;
}

这个程序只有一条主线，读按键、播放音乐都是顺序执行。无论按键是否被按下， read_key 函数必须马上返回，否则会使得后续的 send_music 受到阻滞导致音乐播放不流畅。

读取按键、播放音乐能否分为两个程序进行？可以，但是开销太大：读按键的程序，要把按键通知播放音乐的程序，进程间通信的效率没那么高。

这时可以用多线程之编程，读取按键是一个线程，播放音乐是另一个线程，它们之间可以通过全局变量传递数据，示意代码如下：

c
int g_key;
void key_thread_fn()
{
    while (1)
    {
        g_key = read_key();
        if (g_key != -1)
        {
            switch (g_key)
            {
                case NEXT:
                    select_next_music(); // 在 GUI 选中下一首歌
                    break;
            }
        }
    }
}
void music_fn()
{
    while (1)
    {
        if (g_key == STOP)
            stop_music();
        else
        {
            send_music();
        }
    }
}
int main(int argc, char **argv)
{
    int key;
    create_thread(key_thread_fn);
    create_thread(music_fn);
    while (1)
    {
        sleep(10);
    }
    return 0;
}

这样，按键的读取及 GUI 显示、音乐的播放，可以分开来，不必混杂在一起。按键线程可以使用阻塞方式读取按键，无按键时是休眠的，这可以节省 CPU 资源。

音乐线程专注于音乐的播放和控制，不用理会按键的具体读取工作。并且这 2 个线程通过全局变量 g_key 传递数据，高效而简单。

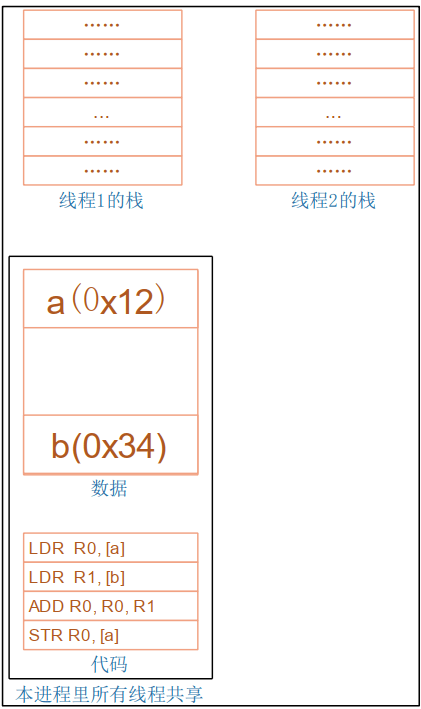

在 Linux 中：资源分配的单位是进程，调度的单位是线程。 也就是说，在一个进程里，可能有多个线程，这些线程共用打开的文件句柄、全局变量等等。而这些线程，之间是互相独立的，“同时运行”，也就是说：每一个线程，都有自己的栈。如下图示：

image-20250214150819673

2. Linux 系统对中断处理的演进 ​

Linux 中断系统的变化并不大。比较重要的就是引入了 threaded irq：使用内核线程来处理中断。Linux 系统中有硬件中断，也有软件中断。中断的执行需要快速响应， 但并不是所有中断都能迅速完成。

此外， Linux 中的中断不支持嵌套， 意味着在正式处理中断之前会屏蔽其他中断， 直到中断处理完成后再重新允许接收中断， 如果中断处理时间过长， 将会引发问题。所以对中断的处理有 2 个原则：不能嵌套，越快越好。

2.1 Linux 对中断的扩展：硬件中断、软件中断 ​

2.1.1 硬件中断 ​

Linux 系统把中断的意义扩展了，对于按键中断等硬件产生的中断，称之为“硬件中断” (hard irq)。每个硬件中断都有对应的处理函数，比如按键中断、网卡中断的处理函数肯定不一样。

为方便理解，我们可以先认为对硬件中断的处理是用数组来实现的，数组里存放的是函数指针：

image-20250214151722926

注意：上图是简化的， Linux 中这个数组复杂多了。当发生 A 中断时，对应的 irq_function_A 函数被调用。硬件导致该函数被调用。

2.1.2 软件中断 ​

相对的，还可以人为地制造中断：软件中断(soft irq)，如下图所示：

image-20250214151807711

注意：上图是简化的， Linux 中这个数组复杂多了。

问题来了：

（1）软件中断何时生产？ 由软件决定，对于 X 号软件中断，只需要把它的 flag 设置为 1 就表示发生了该中断。

（2）软件中断何时处理？ 软件中断嘛，并不是那么十万火急，有空再处理它好了。什么时候有空？不能让它一直等吧？Linux 系统中，各种硬件中断频繁发生，至少定时器中断每 10ms 发生一次，那取个巧？在处理完硬件中断后，再去处理软件中断？就这么办！

（3）有哪些软件中断？可以看这个文件 interrupt.h - include/linux/interrupt.h

c
enum
{
	HI_SOFTIRQ=0,    /* 高优先级软中断 */
	TIMER_SOFTIRQ,   /* 定时器软中断 */
	NET_TX_SOFTIRQ,  /* 网络数据发送软中断 */
	NET_RX_SOFTIRQ,  /* 网络数据接收软中断 */
	BLOCK_SOFTIRQ,
	IRQ_POLL_SOFTIRQ,
	TASKLET_SOFTIRQ, /* tasklet 软中断 */
	SCHED_SOFTIRQ,   /* 调度软中断 */
	HRTIMER_SOFTIRQ, /* 高精度定时器软中断 Unused, but kept as tools rely on the numbering. Sigh! */
	RCU_SOFTIRQ,    /* RCU 软中断 Preferable RCU should always be the last softirq */

	NR_SOFTIRQS
};

这些中断定义在一个数组中：softirq_vec

c
static struct softirq_action softirq_vec[NR_SOFTIRQS] __cacheline_aligned_in_smp;

可以看出，一共有 10 个软中断，因此 NR_SOFTIRQS 为 10，因此数组 softirq_vec 有 10 个元素。 softirq_action 结构体中的 action 成员变量就是软中断的服务函数，数组 softirq_vec 是个全局数组，因此所有的 CPU(对于 SMP 系统而言)都可以访问到，每个 CPU 都有自己的触发和控制机制，并且只执行自己所触发的软中断。但是各个 CPU 所执行的软中断服务函数确是相同的，都是数组 softirq_vec 中定义的 action 函数。

（4）怎么触发软件中断？最核心的函数是 raise_softirq()，简单地理解就是设置 softirq_veq [nr] 的标记位：

c
void raise_softirq(unsigned int nr);

其中 nr 表示要触发的软中断。

（5）怎么设置软件中断的处理函数？可以用 open_softirq() 来设置。

c
void open_softirq(int nr, void (*action)(struct softirq_action *));

nr 表示要开启的软中断，action 表示软中断对应的处理函数。该函数没有返回值。

后面会学习到中断下半部 tasklet ，它就是使用软件中断实现的。

2.2 中断处理原则 1：不能嵌套 ​

kernel 内核官网资料：genirq: Run irq handlers with interrupts disabled - kernel/git/torvalds/linux.git - Linux kernel source tree

中断处理函数需要调用 C 函数，这就需要用到栈。中断 A 正在处理的过程中，假设又发生了中断 B，那么在栈里要保存 A 的现场，然后处理 B。在处理 B 的过程中又发生了中断 C，那么在栈里要保存 B 的现场，然后处理 C。

如果中断嵌套突然暴发，那么栈将越来越大，栈终将耗尽。所以，为了防止这种情况发生，也是为了简单化中断的处理，在 Linux 系统上中断无法嵌套：即当前中断 A 没处理完之前，不会响应另一个中断 B(即使它的优先级更高)。

2.3 中断处理原则 2：越快越好 ​

还是之前的例子，我们看书的时候，手机响起， 发出紧急电话的铃声， 打破了我们看书的过程，接电话的时间很短并不会对看书产生很大的影响， 而接电话的时候水烧开了的话可能就有问题了， 接电话时间过长的话，水可能会烧干。

同理，在 Linux 系统中，中断的处理也是越快越好。在单芯片系统中，假设中断处理很慢，那应用程序在这段时间内就无法执行：系统显得很迟顿。在 SMP 系统中，假设中断处理很慢，那么正在处理这个中断的 CPU 上的其他线程也无法执行。

在中断的处理过程中，该 CPU 是不能进行进程调度的，所以中断的处理要越快越好，尽早让其他中断能被处理 ── 进程调度靠定时器中断来实现。 在 Linux 系统中使用中断很简单，为某个中断 irq 注册中断处理函数 handler，可以使用 request_irq() 函数：

c
static inline int __must_check
request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags,
	    const char *name, void *dev)
{
	return request_threaded_irq(irq, handler, NULL, flags, name, dev);
}

在 handler 函数中，代码尽可能高效。但是，处理某个中断要做的事情就是很多，没办法加快。比如对于按键中断，我们需要等待几十毫秒消除机械抖动。难道要在 handler 中等待吗？对于计算机来说，这可是一个段很长的时间。怎么办？

2.3.1 拆分为：上半部、下半部 ​

当一个中断要耗费很多时间来处理时，它的坏处是：在这段时间内，其他中断无法被处理。换句话说，在这段时间内，系统是关中断的。如果某个中断就是要做那么多事，我们能不能把它拆分成两部分：紧急的、不紧急的？

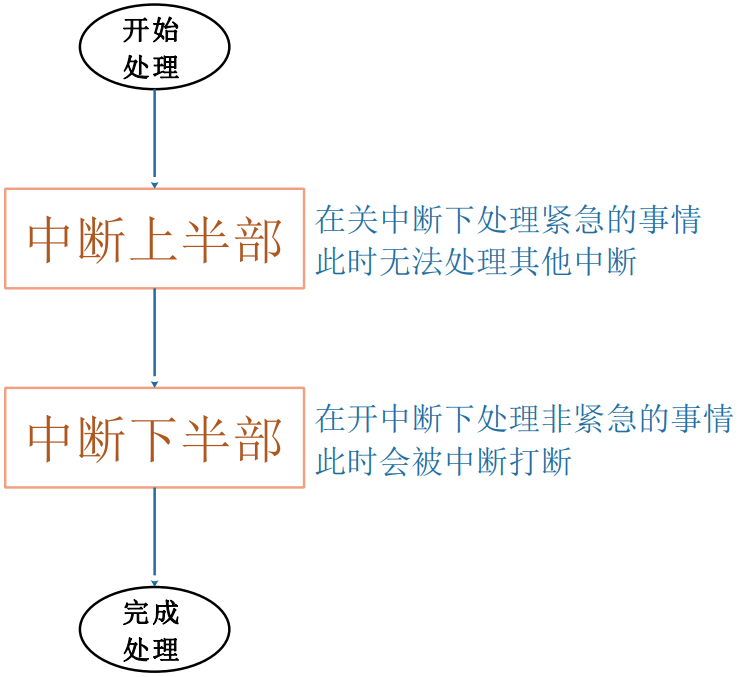

在 handler 函数里只做紧急的事，然后就重新开中断，让系统得以正常运行；那些不紧急的事，以后再处理，处理时是开中断的。

image-20250214152941268

所以为了让系统可以更好地处理中断事件， 提高实时性和响应能力， 可以将中断服务程序划分为上半部和下半部两部分，上半部 (就是中断服务程序)内核立即执行，而下半部(就是一些内核函数)留着稍后处理：

中断上半部是中断服务程序的第一部分， 它主要处理一些紧急且需要快速响应的任务。 中断上半部的特点是执行时间较短， 旨在尽快完成对中断的处理。 这些任务可能包括保存寄存器状态、更新计数器等， 以便在中断处理完成后能够正确地返回到中断前的执行位置。

中断下半部是中断服务程序的第二部分， 它主要处理一些相对耗时的任务。 由于中断上半部需要尽快完成， 因此中断下半部负责处理那些不能立即完成的、 需要更多时间的任务。 这些任务可能包括复杂的计算、 访问外部设备或进行长时间的数据处理等。

至于哪些代码属于上半部，哪些代码属于下半部并没有明确的规定，一切根据实际使用情况去判断。这里有一些可以借鉴的参考点：

①、如果要处理的内容不希望被其他中断打断，那么可以放到上半部。

②、如果要处理的任务对时间敏感，可以放到上半部。

③、如果要处理的任务与硬件有关，可以放到上半部

④、除了上述三点以外的其他任务，优先考虑放到下半部。

2.3.2 下半部的实现机制有哪些？ ​

一个快速的“上半部”来处理硬件发出的请求，它必须在一个新的中断产生之前终止。通常，除了在设备和一些内存缓冲区(如果设备用到了 DMA，就不止这些)之间移动或传送数据，确定硬件是否处于健全的状态之外，这一部分做的工作很少。“下半部”运行时是允许中断请求的，而上半部运行时是关中断的，这是二者之间的主要区别。

内核到底什么时候执行下半部，以何种方式组织下半部？

以前的内核中，下半部的机制叫做 bottom-half(以下简称 BH)。但是，Linux 的这种 bottom-half 机制有两个缺点：

（1）在任意一时刻，系统只能有一个 CPU 可以执行 BH 代码，以防止两个或多个 CPU 同时来执行 BH 函数而相互干扰。因此 BH 代码的执行是严格“串行化”的。

（2）BH 函数不允许嵌套。

这两个缺点在单 CPU 系统中是无关紧要的，但在 SMP 系统中却是非常致命的。因为 BH 机制的严格串行化执行显然没有充分利用 SMP 系统的多 CPU 特点。为此，在 2.4 以后的版本中有了新的发展和改进，改进的目标使下半部可以在多处理机上并行执行，并有助于驱动程序的开发者进行驱动程序的开发。目前的内核中，下半部处理机制主要是以下三种：

Item 软中断请求(softirq)机制 小任务(tasklet)机制 Workqueue 工作队列
运行 Context 软中断 软中断(HI_SOFTIRQ 和 TASKLET_SOFTIRQ) 进程(kernel 态)
可以 Sleep？ 否 否 否
关中断？ 否 否 否
可重新调度？ 否 否 是
可带参数？ 否 是 否
谁触发谁执行 是 是 默认是
可同时被多个 CPU 执行？ 同一个 softirq_action 可同时被多 CPU 执行 同一个 tasklet 在任意时刻只能被一个 CPU 执行 由进程调度决定
可延时执行？ 否 否 是
数据结构 softirq_action(中断服务)
irq_cpustat_t(触发状态)		 tasklet_struct
tasklet_head 		work_struct
workqueue_struct
初始化 open_softirq DECLARE_TASKLET
DECLARE_TASKLET_DISABLED
tasklet_init 		DECLARE_WORK
INIT_WORK
DECLARE_DELAYED_WORK
INIT_DELAYED_WORK
改变运行状态 tasklet_trylock
tasklet_unlock
tasklet_unlock_wait
使能/静止 tasklet_disable
tasklet_enable
触发 raise_softirq
raise_softirq_irqoff 		tasklet_schedule
tasklet_hi_schedule 		schedule_work
queue_work
schedule_delayed_work
queue_delayed_work
执行 do_softirq tasklet_action
tasklet_hi_action 		rescuer_thread 被 cpu 调度执行
创建线程 alloc_work_queue
create_singlethread_workqueue
结束 tasklet_kill destroy_worker
destroy_workqueue

具体这三种机制，后面再详细学习。

3. 总结 ​

中断的处理有两个原则：

  • 不能嵌套
  • 越快越好

在处理当前中断时，即使发生了其他中断，其他中断也不会得到处理，所以中断的处理要越快越好。但是某些中断要做的事情稍微耗时，这时可以把中断拆分为上半部、下半部。

在上半部处理紧急的事情，在上半部的处理过程中，中断是被禁止的；在下半部处理耗时的事情，在下半部的处理过程中，中断是使能的。
