LV050-框架说明 ​

这一节我们来了解一下内核模块编写的框架。

一、模块源码 ​

这里就用前面准备的 hello_world_demo.c 源码（03_module_basic/01_hello_world_demo/hello_world_demo.c）：

c
#include <linux/kernel.h>
#include <linux/init.h>     /* module_init module_exit */
#include <linux/module.h>   /* MODULE_LICENSE */


// 模块入口函数
static int __init hello_world_demo_init(void)
{
    printk("hello_world_demo module is running!\n");
	return 0;
}

// 模块出口函数
static void __exit hello_world_demo_exit(void)
{
	printk("hello_world_demo will exit\n");
}

// 将__init 定义的函数指定为驱动的入口函数
module_init(hello_world_demo_init);


// 将__exit 定义的函数指定为驱动的出口函数
module_exit(hello_world_demo_exit);

/* 模块信息(通过 modinfo hello_world_demo 查看) */
MODULE_LICENSE("GPL");               /* 源码的许可证协议 */
MODULE_AUTHOR("sumu");               /* 字符串常量内容为模块作者说明 */
MODULE_DESCRIPTION("Description");   /* 字符串常量内容为模块功能说明 */
MODULE_ALIAS("module's other name"); /* 字符串常量内容为模块别名 */

二、代码框架分析 ​

Linux 驱动的基本框架主要由模块加载函数， 模块卸载函数， 模块许可证声明， 模块参数，模块导出符号， 模块作者信息等几部分组成， 其中模块参数， 模块导出符号， 模块作者信息是可选的部分， 也就是可要可不要。 剩余部分是必须有的。

  • 模块加载函数(必须)： 当通过 insmod 或 modprobe 命令加载内核模块时，模块的加载函数就会自动被内核执行，完成本模块相关的初始化工作。
  • 模块卸载函数(必须)： 当执行 rmmod 命令卸载模块时，模块卸载函数就会自动被内核自动执行，完成相关清理工作。
  • 模块许可证声明(必须)： 许可证声明描述内核模块的许可权限，如果不声明模块许可，模块被加载时，将会有内核被污染（kernel tainted）的警告。 可接受的内核模块声明许可包括“GPL”“GPL v2”等。
  • 模块参数： 模块参数是模块被加载时，可以传值给模块中的参数。
  • 模块导出符号： 模块可以导出准备好的变量或函数作为符号，以便其他内核模块调用。
  • 模块的其他相关信息： 可以声明模块作者等信息。

上面示例的 hello_world_demo.c 程序只包含上面三个必要部分以及模块的其他信息声明（模块参数和导出符号将在后面的学习中出现）。

头文件包含了 < linux/init.h > 和 < linux/module.h >，这两个头文件是写内核模块必须要包含的。 模块初始化函数 hello_world_demo_init()调用了 printk 函数，在内核模块运行的过程中，他不能依赖于 C 库函数， 因此用不了 printf 函数，需要使用单独的打印输出函数 printk。该函数的用法与 printf 函数类似。 完成模块初始化函数之后，还需要调用宏 module_init 来告诉内核，使用 hello_world_demo_init()函数来进行初始化。 模块卸载函数也用 printk 函数打印字符串，并用宏 module_exit 在内核注册该模块的卸载函数。 最后，必须声明该模块使用遵循的许可证，这里我们设置为 GPL 协议。

三、源码分析 ​

1. 头文件 ​

前面我们已经接触过了 Linux 的应用编程，了解到 Linux 的头文件都存放在/usr/include 中。 编写内核模块所需要的头文件，并不在上述说到的目录，而是在 Linux 内核源码中的 include 文件夹。

c
#include <linux/module.h> // 包含了内核加载 module_init()/卸载 module_exit()函数和内核模块信息相关函数的声明
#include <linux/init.h>   // 包含一些内核模块相关节区的宏定义
#include <linux/kernel.h> // 包含内核提供的各种函数，如 printk

编写内核模块中经常要使用到的头文件有以下两个：< linux/init.h > 和 < linux/module.h >。 我们可以看到在头文件前面也带有一个文件夹的名字 linux，对应了 include 下的 linux 文件夹，我们到该文件夹下，查看这两个头文件都有什么内容。

c
/* SPDX-License-Identifier: GPL-2.0 */
#ifndef _LINUX_INIT_H
#define _LINUX_INIT_H

#include <linux/compiler.h>
#include <linux/types.h>

// ......
/* These are for everybody (although not all archs will actually
   discard it in modules) */
#define __init		__section(.init.text) __cold  __latent_entropy __noinitretpoline
#define __initdata	__section(.init.data)
#define __initconst	__section(.init.rodata)
#define __exitdata	__section(.exit.data)
#define __exit_call	__used __section(.exitcall.exit)

// ......

#endif /* _LINUX_INIT_H */

init.h 头文件主要包含了内核模块用到的一些宏定义，因此，只要我们涉及内核模块的编程，就需要加上该头文件。

c
#define module_init(x)  __initcall(x);
#define module_exit(x)  __exitcall(x);

/* Generic info of form tag = "info" */
#define MODULE_INFO(tag, info) __MODULE_INFO(tag, tag, info)
#define MODULE_ALIAS(_alias) MODULE_INFO(alias, _alias)
#define MODULE_LICENSE(_license) MODULE_INFO(license, _license)
#define MODULE_AUTHOR(_author) MODULE_INFO(author, _author)

以上代码中，包含了内核模块的加载、卸载函数的声明，还列举了 module.h 文件中的部分宏定义，这部分宏定义， 有的是可有可无的，但是 MODULE_LICENSE 这个是指定该内核模块的许可证，是必须要有的。

注意： 在本这里使用的 4.19.71 版本内核中， module_init 和 module_exit 函数声明在 include/linux/module.h 文件中，旧版本的内核这两个函数声明在 include/linux/init.h 文件中。

2. 模块加载和卸载函数 ​

2.1 module_init() ​

2.1.1 一般格式 ​
c
static int __init func_init(void)
{
}
module_init(func_init);

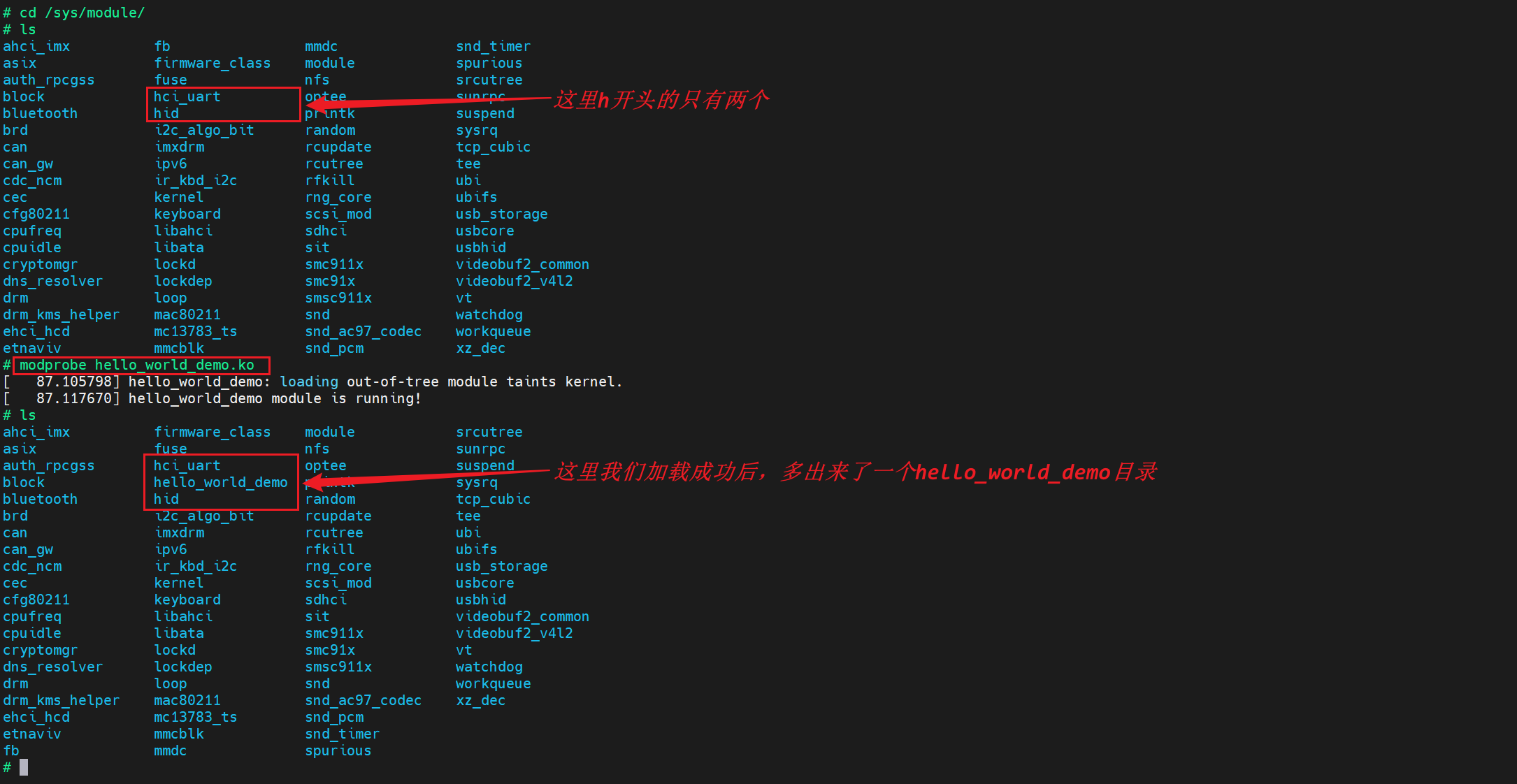

当模块初始化成功，的时候会在/sys/module 下新建一个以模块名为名的目录。例如我们之前插入 hello_world_demo.ko 后，会有如下目录产生：

image-20241118230823024

在 C 语言中，static 关键字的作用如下：

（1）static 修饰的静态局部变量直到程序运行结束以后才释放，延长了局部变量的生命周期；

（2）static 的修饰全局变量只能在本文件中访问，不能在其它文件中访问；

（3）static 修饰的函数只能在本文件中调用，不能被其他文件调用。

内核模块的代码，实际上是内核代码的一部分， 假如内核模块定义的函数和内核源代码中的某个函数重复了， 编译器就会报错，导致编译失败，因此我们给内核模块的代码加上 static 修饰符的话， 那么就可以避免这种错误。

2.1.2 __init ​

这个宏定义在 init.h - include/linux/init.h：

c
#define __init      __section(.init.text) __cold  __latent_entropy __noinitretpoline
#define __initdata  __section(.init.data)

以上代码 __init、__initdata 宏定义（位于内核源码/linux/init.h）中的__init 用于修饰函数，__initdata 用于修饰变量。 带有__init 的修饰符，表示将该函数放到可执行文件的__init 节区中，该节区的内容只能用于模块的初始化阶段， 初始化阶段执行完毕之后，这部分的内容就会被释放掉。

2.1.3 module_init ​

module_init 也是一个宏，它定义在 module.h - include/linux/module.h：

c
#define module_init(x) __initcall(x);

宏定义 module_init 用于通知内核初始化模块的时候， 要使用哪个函数进行初始化。它会将函数地址加入到相应的节区 section 中， 这样的话，开机的时候就可以自动加载模块了。

2.2 module_exit() ​

2.2.1 一般格式 ​

与内核加载函数相反，内核模块卸载函数 func_exit 主要是用于释放初始化阶段分配的内存， 分配的设备号等，是初始化过程的逆过程。

c
static void __exit func_exit(void)
{
}
module_exit(func_exit);

与函数 func_init 区别在于，该函数的返回值是 void 类型，且修饰符也不一样， 这里使用的使用__exit，表示将该函数放在可执行文件的__exit 节区， 当执行完模块卸载阶段之后，就会自动释放该区域的空间。

2.2.2 __exit ​

__exit 宏定义在 init.h - include/linux/init.h：

c
#define __exit          __section(.exit.text) __exitused __cold notrace
#define __exitdata  __section(.exit.data)

__exit 用于修饰函数，__exitdata 用于修饰变量。 宏定义 module_exit 用于告诉内核，当卸载模块时，需要调用哪个函数。

3. 许可证 ​

Linux 是一款免费的操作系统，采用了 GPL 协议，允许用户可以任意修改其源代码。 GPL 协议的主要内容是软件产品中即使使用了某个 GPL 协议产品提供的库， 衍生出一个新产品，该软件产品都必须采用 GPL 协议，即必须是开源和免费使用的， 可见 GPL 协议具有传染性。因此，我们可以在 Linux 使用各种各样的免费软件。 在以后学习 Linux 的过程中，可能会发现我们安装任何一款软件，从来没有 30 天试用期或者是要求输入激活码的。这个宏定义在 module.h - include/linux/module.h

c
#define MODULE_LICENSE(_license) MODULE_INFO(license, _license)

内核模块许可证有 “GPL”，“GPL v2”，“GPL and additional rights”，“Dual SD/GPL”，“Dual MPL/GPL”，“Proprietary”。这里要是不标明的话可能会出现这种问题：

image-20241120220437718

4. 相关信息声明 ​

最后这部分内容只是为了给使用该模块的读者一本“说明书”，属于可有可无的部分， 有则锦上添花，若没有也无所谓。例如：

4.1 作者信息 ​

MODULE_AUTHOR 这个宏定义的事作者信息，它定义在 module.h - include/linux/module.h 中：

c
/*
 * Author(s), use "Name <email>" or just "Name", for multiple
 * authors use multiple MODULE_AUTHOR() statements/lines.
 */
#define MODULE_AUTHOR(_author) MODULE_INFO(author, _author)

我们可以使用 modinfo 中打印出的模块信息，其中“author”信息便是来自于宏定义 MODULE_AUTHOR。 该宏定义用于声明该模块的作者。

4.2 模块描述信息 ​

MODULE_DESCRIPTION 这个宏定义的是模块的描述信息，它定义在 module.h - include/linux/module.h：

c
/* What your module does. */
#define MODULE_DESCRIPTION(_description) MODULE_INFO(description, _description)

模块信息中“description”信息就是来自宏 MODULE_DESCRIPTION，该宏用于描述该模块的功能作用。

4.3 模块别名 ​

MODULE_ALIAS 用于定义模块的别名，这个宏定义在 module.h - include/linux/module.h：

c
/* For userspace: you can also call me... */
#define MODULE_ALIAS(_alias) MODULE_INFO(alias, _alias)

模块信息中“alias”信息来自于宏定义 MODULE_ALIAS。该宏定义用于给内核模块起别名。 注意，在使用该模块的别名时，需要将该模块复制到/lib/modules/(uname -r)/下， 使用命令 depmod 更新模块的依赖关系，否则的话，Linux 内核不知道这个模块还有另一个名字。
