LV030-软中断

一、软中断请求(softirq)简介

1. 什么是软中断

Linux 的 softirq 机制是与 SMP 紧密不可分的。为此，整个 softirq 机制的设计与实现中自始自终都贯彻了一个思想：“谁触发，谁执行”（Who marks，Who runs），也即触发软中断的那个 CPU 负责执行它所触发的软中断，而且每个 CPU 都有它自己的软中断触发与控制机制。这个设计思想也使得 softirq 机制充分利用了 SMP 系统的性能和特点。

2. 软中断请求描述符

Linux 在 interrupt.h - include/linux/interrupt.h 头文件中定义了数据结构 softirq_action ，来描述一个软中断请求，如下所示：

struct softirq_action
{
	void	(*action)(struct softirq_action *);
};

Linux 在 softirq.c - kernel/softirq.c 文件中定义了一个全局的 softirq_vec 数组：

static struct softirq_action softirq_vec[NR_SOFTIRQS] __cacheline_aligned_in_smp;

NR_SOFTIRQS 是枚举类型：

enum
{
	HI_SOFTIRQ=0,  // 高优先级软中断
	TIMER_SOFTIRQ, // 定时器软中断
	NET_TX_SOFTIRQ,// 网络传输发送软中断
	NET_RX_SOFTIRQ,// 网络传输接收软中断
	BLOCK_SOFTIRQ, // 块设备软中断
	IRQ_POLL_SOFTIRQ,// 中断轮询软中断
	TASKLET_SOFTIRQ, // 任务软中断
	SCHED_SOFTIRQ,   // 调度软中断
	HRTIMER_SOFTIRQ, /* Unused, but kept as tools rely on the numbering. Sigh! */
	RCU_SOFTIRQ,    /* Preferable RCU should always be the last softirq */

	NR_SOFTIRQS      // 表示软中断的总数， 用于指示软中断类型的数据
};

在这里系统一共定义了 10 个软中断请求描述符，中断号的优先级越小， 代表优先级越高。 在驱动代码中， 我们可以使用 Linux 驱动代码中上述的软中断， 当然我们也可以自己添加软中断。软中断向量 i（0≤i≤9）所对应的软中断请求描述符就是 softirq_vec [i]。这个数组是个系统全局数组，即它被所有的 CPU（对于 SMP 系统而言）所共享。这里需要注意的一点是：每个 CPU 虽然都有它自己的触发和控制机制，并且只执行自己所触发的软中断请求，但是各个 CPU 所执行的软中断服务函数却是相同的，也即都是执行 softirq_vec [ ] 数组中定义的 action 软中断服务函数。

3. 在 linux 中的表现

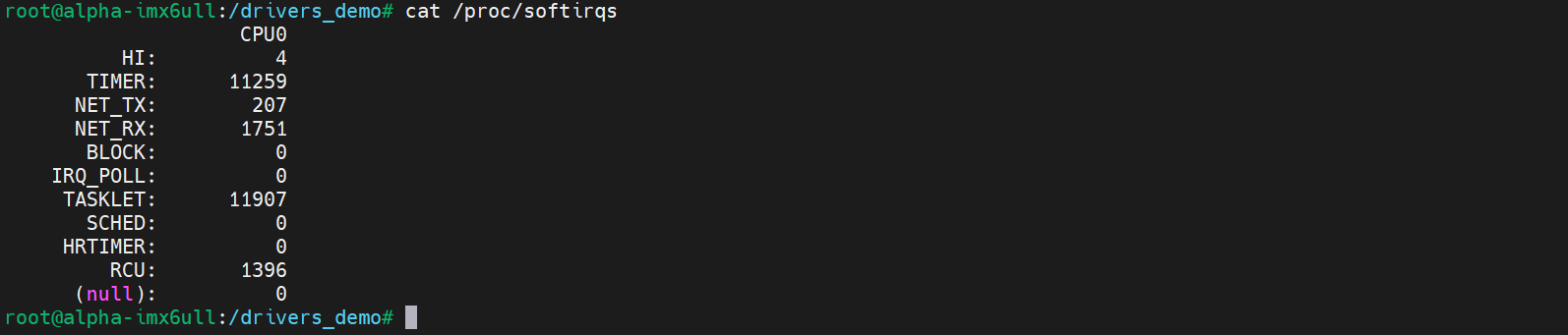

我们可以用以下命令查看一下现在系统中支持哪些软中断：

cat /proc/softirqs

二、软中断相关操作

1. 中断处理函数？

1.1 注册一个中断处理函数

要使用软中断，必须先使用 open_softirq() 函数注册对应的软中断处理函数，open_softirq() 函数原型如下：

void open_softirq(int nr, void (*action)(struct softirq_action *))
{
	softirq_vec[nr].action = action;
}

向内核注册一个软中断，其实质是设置软中断向量表相应槽位。

【参数说明】

• nr：要开启的软中断。

• action：软中断对应的处理函数。

【返回值】 无

1.2 注册的函数怎么执行？

软中断的核心处理函数是 do_softirq()，它处理当前 CPU 上的所有软中断。中间好复杂，暂时没有详细去研究了，在 arm 平台，最终好像调用到 __do_softirq()

asmlinkage __visible void __softirq_entry __do_softirq(void)
{
	//......
	h = softirq_vec; // 取得软中断向量

	while ((softirq_bit = ffs(pending))) {
		//......
		h->action(h); // 调用软中断
		//......
	}
	//......
}

2. 软中断触发机制

2.1 软中断的位图

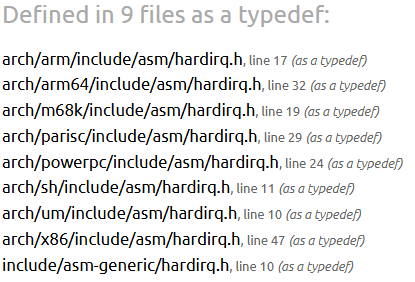

要实现“谁触发，谁执行”的思想，就必须为每个 CPU 都定义它自己的触发和控制变量。为此，Linux 定义了一个 irq_cpustat_t 数据结构来描述一个 CPU 的中断信息，这个在多个头文件中都有定义：

这里以 hardirq.h - arch/arm/include/asm/hardirq.h 为例：

/* number of IPIS _not_ including IPI_CPU_BACKTRACE */
#define NR_IPI	7

typedef struct {
	unsigned int __softirq_pending;
#ifdef CONFIG_SMP
	unsigned int ipi_irqs[NR_IPI];
#endif
} ____cacheline_aligned irq_cpustat_t;

内核中使用这个数据结构定义了一个全局变量 irq_stat：

#ifndef __ARCH_IRQ_STAT
DECLARE_PER_CPU_ALIGNED(irq_cpustat_t, irq_stat);	/* defined in asm/hardirq.h */
#define __IRQ_STAT(cpu, member)	(per_cpu(irq_stat.member, cpu))
#endif

irq_stat 的定义我们可以展开看一下：

#define DECLARE_PER_CPU_ALIGNED(type, name)				\
	DECLARE_PER_CPU_SECTION(type, name, PER_CPU_ALIGNED_SECTION)	\
	____cacheline_aligned

这里牵扯的宏有点多，我就没深挖了，大概是这样的一个变量：

irq_cpustat_t irq_stat[NR_CPUS] __cacheline_aligned;

NR_CPUS 为系统中 CPU 个数，这样，每个 CPU 都只操作它自己的中断统计信息结构。假设有一个编号为 id 的 CPU，那么它只能操作它自己的中断统计信息结构 irq_stat［id］（0≤id≤NR_CPUS-1），从而使各 CPU 之间互不影响。

2.1.1 怎么确定是哪个 CPU 的？

irq_cpustat_t 中的 IPI 表示处理器间的中断(Inter-Processor Interrupts):

#define NR_IPI	7

typedef struct {
	unsigned int __softirq_pending;
#ifdef CONFIG_SMP
	unsigned int ipi_irqs[NR_IPI];
#endif
} ____cacheline_aligned irq_cpustat_t;

2.1.2 软中断位图

内核使用一个名为 irq_cpustat_t.__softirq_pending 的位图来描述软中断，每一个位对应一个软中断。内核提供了一些宏来对这个位图进行操作。

• or_softirq_pending() 用于设置相应的位（位或操作），local_softirq_pending() 用于取得整个位图

#ifndef local_softirq_pending_ref
#define local_softirq_pending_ref irq_stat.__softirq_pending
#endif

#define local_softirq_pending()	(__this_cpu_read(local_softirq_pending_ref))
#define set_softirq_pending(x)	(__this_cpu_write(local_softirq_pending_ref, (x)))
#define or_softirq_pending(x)	(__this_cpu_or(local_softirq_pending_ref, (x)))

• __raise_softirq_irqoff()用于实现激活软中断。

void __raise_softirq_irqoff(unsigned int nr)
{
	trace_softirq_raise(nr);
	or_softirq_pending(1UL << nr);
}

2.2 软中断触发函数

触发软中断的函数为 raise_softirq()

void raise_softirq(unsigned int nr)
{
	unsigned long flags;

	local_irq_save(flags);
	raise_softirq_irqoff(nr);
	local_irq_restore(flags);
}

raise_softirq()函数激活软中断，参数 nr 为要触发的软中断。这里使用术语“激活”而非“调用”， 是因为在很多情况下不能直接调用软中断。所以只能快速地将其标志为“可执行”，等待未来某一时刻调用。

Tips：为什么“在很多情况下不能直接调用软中断”?试想一下下半部引入的理念，就是为了让上半部更快地执行。 如果在中断程序代码中直接调用软中断函数，那么就失去了上半部与下半部的区别，也就是失去了其存在的意义。

我们来看一下这个 raise_softirq_irqoff() 函数：

inline void raise_softirq_irqoff(unsigned int nr)
{
	__raise_softirq_irqoff(nr); //置位图，即标记为可执行状态

	/*
	 * If we're in an interrupt or softirq, we're done
	 * (this also catches softirq-disabled code). We will
	 * actually run the softirq once we return from
	 * the irq or softirq.
	 *
	 * Otherwise we wake up ksoftirqd to make sure we
	 * schedule the softirq soon.
	 */
    // 设置了位图后，可以判断是否已经没有在中断上下文中了，如果没有，则是一个立即调用软中断的好时机。
	if (!in_interrupt())   // in_interrupt 另一个作用是判断软中断是否被禁用。
		wakeup_softirqd(); // wakeup_softirqd 唤醒软中断的守护进程 ksoftirq。
}

（1）最重要的，就是置相应的位图，等待将来被处理；

（2）如果此时已经没有在中断上下文中，则立即调用(其实是内核线程的唤醒操作)，现在就是将来；

3. 软中断的初始化

软中断必须在编译的时候静态注册！ Linux 内核使用 softirq_init() 函数初始化软中断：

void __init softirq_init(void)
{
	int cpu;

	for_each_possible_cpu(cpu) {
		per_cpu(tasklet_vec, cpu).tail =
			&per_cpu(tasklet_vec, cpu).head;
		per_cpu(tasklet_hi_vec, cpu).tail =
			&per_cpu(tasklet_hi_vec, cpu).head;
	}

	open_softirq(TASKLET_SOFTIRQ, tasklet_action);
	open_softirq(HI_SOFTIRQ, tasklet_hi_action);
}

softirq_init() 函数默认会打开 TASKLET_SOFTIRQ 和 HI_SOFTIRQ。这个部分在 linux 初始化的时候就做好了，我们不用再去初始化一遍了。

三、中断的下半部

前面我们知道，一开始 Linux 内核提供了“bottom half”机制来实现下半部，简称“BH”。后面引入了软中断和 tasklet 来替代“BH”机制，完全可以使用软中断和 tasklet 来替代 BH，从 2.5 版本的 Linux 内核开始 BH 已经被抛弃了。其实 tasklet 也是一种软中断，下面简单了解下软中断完成下半部的流程吧。

1. 软中断怎么完成中断下半部？

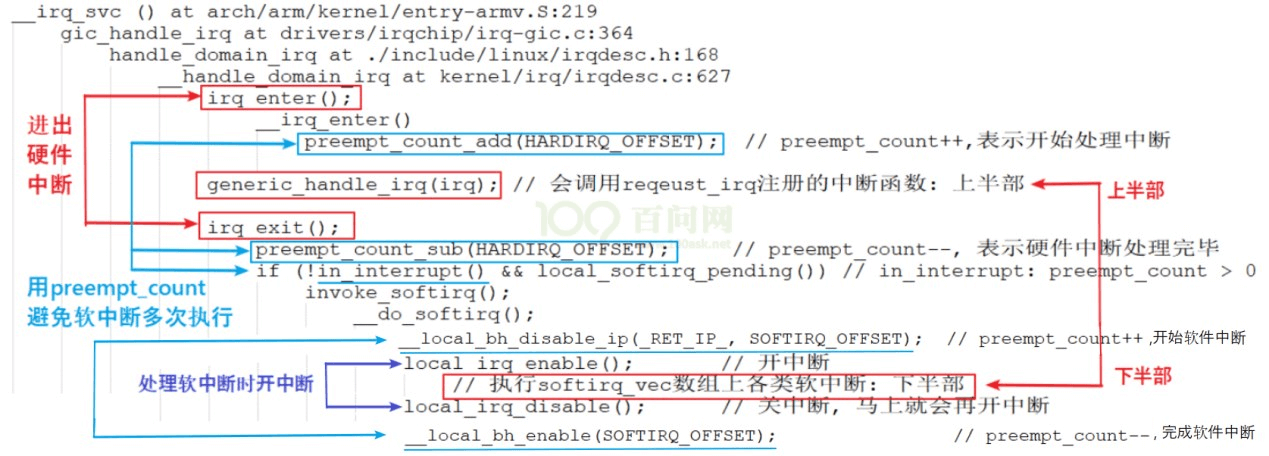

中断的上下半部处理流程如下：

画成流程图就是：

假设硬件中断 A 的上半部函数为 irq_top_half_A ，下半部为 irq_bottom_half_A。

• 硬件中断 A 处理过程中，没有其他中断发生：

（1）一开始， preempt_count = 0；

（2）上述流程图 ①～⑨ 依次执行，上半部、下半部的代码各执行一次。

• 硬件中断 A 处理过程中，又再次发生了中断 A

（1）一开始， preempt_count = 0；

（2）执行到第 ⑥ 时，一开中断后，中断 A 又再次使得 CPU 跳到中断向量表。注意：这时 preempt_count 等于 1，并且中断下半部的代码并未执行。

（3）CPU 又从 ① 开始再次执行中断 A 的上半部代码：

（4）在第 ① 步 preempt_count 等于 2；

（5）在第 ③ 步 preempt_count 等于 1；

（6）在第 ④ 步发现 preempt_count 等于 1，所以直接结束当前第 2 次中断的处理

注意：第 2 次中断发生后，打断了第一次中断的第 ⑦ 步处理。当第 2 次中断处理完毕， CPU 会继续去执行第 ⑦ 步。 可以看到，发生 2 次硬件中断 A 时，它的上半部代码执行了 2 次，但是 下半部代码只执行了一次。

所以，同一个中断的上半部、下半部，在执行时是多对一的关系。

• 硬件中断 A 处理过程中，又再次发生了中断 B

（1）一开始， preempt_count = 0；

（2）执行到第 ⑥ 时，一开中断后，中断 B 又再次使得 CPU 跳到中断向量表。注意：这时 preempt_count 等于 1，并且中断 A 下半部的代码并未执行。

（3）CPU 又从 ① 开始再次执行中断 B 的上半部代码：

（4）在第 ① 步 preempt_count 等于 2；

（5）在第 ③ 步 preempt_count 等于 1；

（6）在第 ④ 步发现 preempt_count 等于 1，所以直接结束当前第 2 次中断的处理

注意：第 2 次中断发生后，打断了第一次中断 A 的第 ⑦ 步处理。当第 2 次中断 B 处理完毕， CPU 会继续去执行第 ⑦ 步。在第 ⑦ 步里，它会去执行中断 A 的下半部，也会去执行中断 B 的下半部。

所以，多个中断的下半部，是汇集在一起处理的。

总结

（1）中断的处理可以分为上半部，下半部

（2）中断上半部，用来处理紧急的事，它是在关中断的状态下执行的

（3）中断下半部，用来处理耗时的、不那么紧急的事，它是在开中断的状态下执行

（4）中断下半部执行时，有可能会被多次打断，有可能会再次发生同一个中断

（5）中断上半部执行完后，触发中断下半部的处理

（6）中断上半部、下半部的执行过程中，不能休眠。（中断休眠的话，以后谁来调度进程？）

四、软中断 demo

1. demo 源码

1.1 linux 内核源码修改

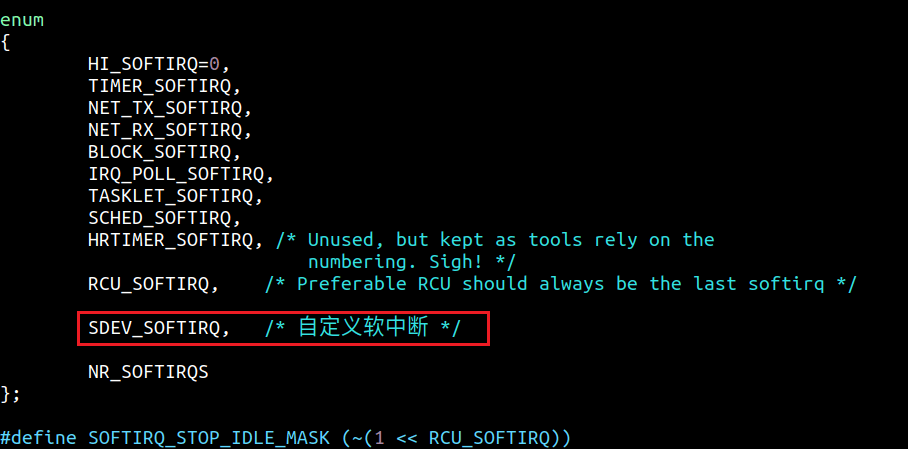

这个我们要添加一个自定义软中断，我们打开 interrupt.h - include/linux/interrupt.h，找到软中断请求描述符的枚举，并添加我们自己的软中断号：

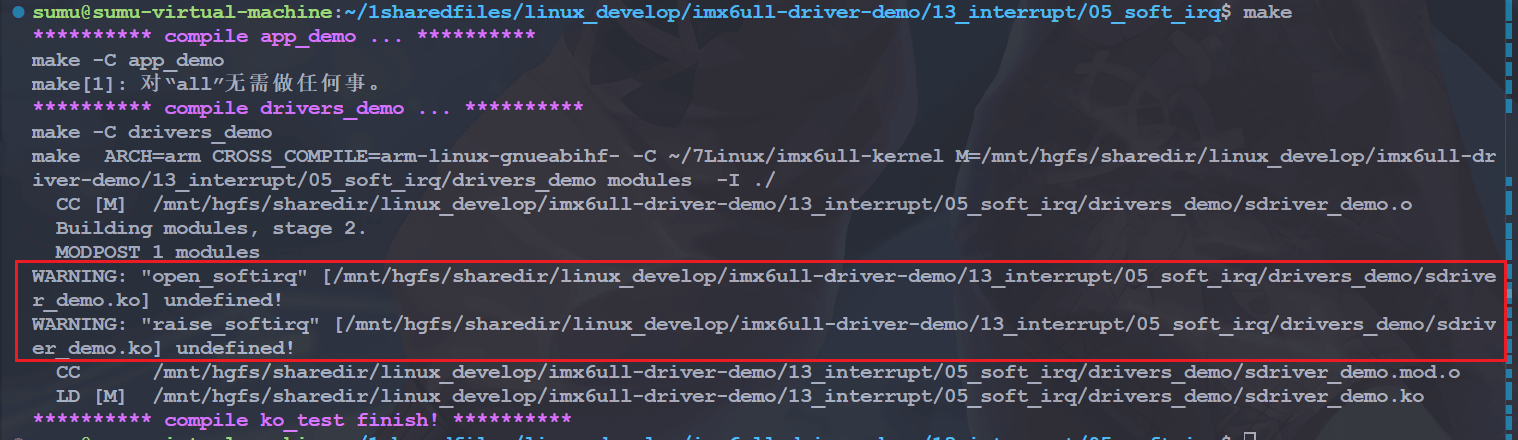

还有一个地方也要改一下，如下图编译驱动的时候会有警告，open_softirq 和 raise_softirq 没有被定义， 但是为什么还会提示这样的错误呢？这是因为 Linux 内核开发者不希望驱动工程师擅自在枚举类型中添加软中断。

我们需要将这两个函数导出到符号表：

• open_softirq()

void open_softirq(int nr, void (*action)(struct softirq_action *))
{
	softirq_vec[nr].action = action;
}
EXPORT_SYMBOL(open_softirq);

• raise_softirq()

void raise_softirq(unsigned int nr)
{
	unsigned long flags;

	local_irq_save(flags);
	raise_softirq_irqoff(nr);
	local_irq_restore(flags);
}
EXPORT_SYMBOL(raise_softirq);

然后重新编译镜像：

# 编译自己移植的开发板镜像
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- clean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_alpha_emmc_defconfig
# make ARCH = arm CROSS_COMPILE = arm-linux-gnueabihf- all -j16 # 全编译
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- zImage -j16 # 只编译内核镜像
# make ARCH = arm CROSS_COMPILE = arm-linux-gnueabihf- dtbs -j16   # 只编译所有的设备树
# make ARCH = arm CROSS_COMPILE = arm-linux-gnueabihf- imx6ull-alpha-emmc.dtb -j16 # 只编译指定的设备树

cp -avf arch/arm/boot/zImage ~/3tftp

1.2 驱动源码

然后驱动的源码我们可以看这里：13_interrupt/05_nodts_soft_irq。我们在按键中断中触发一个软中断。

2. 开发板测试

我们更新内核，然后加载驱动：

insmod sdriver_demo.ko

然后我们按下按键，就会发现，按键的中断触发了，软中断也触发了：
