LV015-U-Boot烧写 ​

一、从 SD 卡启动 ​

1. 编译源码 ​

shell
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean # 清除生成的所有文件
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_evk_defconfig
make V=0 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16

2. ubuntu 下烧写到 SD 卡 ​

  • 确定 SD 卡在 uboot 中的节点：
shell
ls /dev/sd*
image-20241102093014093
  • 烧写到 sd 卡中

我们在 uboot 下通过以下命令下载到 SD 卡中：

shell

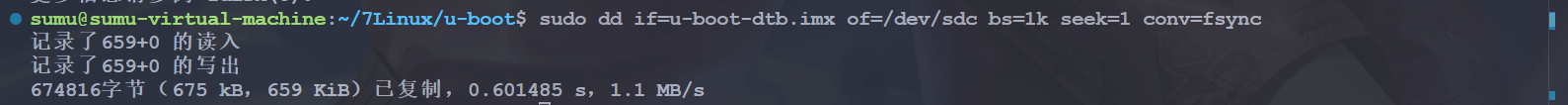

sudo dd if=u-boot-dtb.imx of=/dev/sdc bs=1k seek=1 conv=fsync

注意不能选错 SD 卡节点，否则可能会损坏电脑磁盘数据。这个命令直接从偏移 1KB 的位置开始烧写 imx 文件。

image-20241102093114942

2. 开发板验证 ​

我们把 alpha 开发板拨码开关拨到从 SD 卡启动，连接好串口，上电，然后就会看到以下内容：

image-20241102093332377

一般来说，串口、USB 这些在 uboot 过程中都被初始化好了，我们是从 nxp 官方拉的源码，所以这些基础的驱动肯定是没问题的，只要开发板串口这些和官方是对应的，就可以直接跑起来，另外正点原子这块板子的屏幕也是可以直接用的，只是分辨率会有些问题，网口是不能用的，后面需要移植。
