LV085-Kconfig语法简介 ​

一、Kconfig 语法简介 ​

我们已经知道了 scripts/kconfig/mconf 会调用 uboot 根目录下的 Kconfig 文件开始构建图形化配置界面，接下来简单学习一下 Kconfig 的语法。因为后面学习 Linux 驱动开发的时候可能会涉及到修改 Kconfig，对于 Kconfig 语法我们不需要太深入的去研究，关于 Kconfig 的详细语法介绍，可以参考 linux 内核源码(不知为何 uboot 源码中没有这个文件)中的文件 Documentation/kbuild/kconfig-language.txt，本节我们大概了解其原理即可。打开 uboot 根目录下的 Kconfig，这个 Kconfig 文件就是顶层 Kconfig，我们就以这个文件为例来简单学习一下 Kconfig 语法。

1. mainmenu ​

mainmenu 就是主菜单，也就是输入“make ARCH = arm CROSS_COMPILE = arm-linux-gnueabihf- menuconfig”以后打开的默认界面，在顶层 Kconfig 中有如下代码：

shell
mainmenu "U-Boot $UBOOTVERSION Configuration"

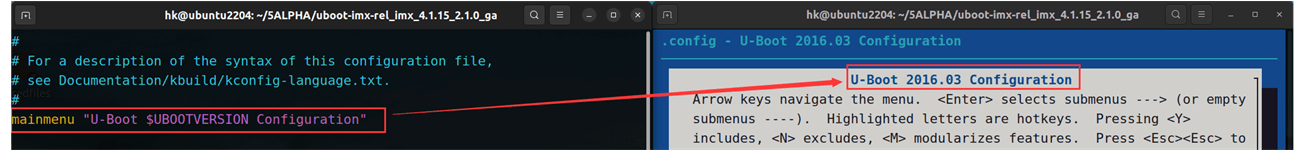

上述代码就是定义了一个名为“U-Boot $UBOOTVERSION Configuration”的主菜单，其中 UBOOTVERSION = 2016.03，因此主菜单名为“U-Boot 2016.03 Configuration”，如图所示：

image-20230805065326598

2. 调用其他目录下的 Kconfig 文件 ​

和 makefile 一样， Kconfig 也可以调用其他子目录中的 Kconfig 文件，调用方法如下：

shell
source "xxx/Kconfig"

其中 xxx 为具体的目录名，相对路径，以 u-boot 源码顶层目录为根目录。在顶层 Kconfig 中有如下代码：

shell
source "common/Kconfig"

source "cmd/Kconfig"

source "dts/Kconfig"

source "net/Kconfig"

source "drivers/Kconfig"

source "fs/Kconfig"

source "lib/Kconfig"

source "test/Kconfig"

可以看出，顶层 Kconfig 文件调用了很多其他子目录下的 Kcofig 文件，这些子目录下的 Kconfig 文件在主菜单中生成各自的菜单项。

3. menu/endmenu 条目 ​

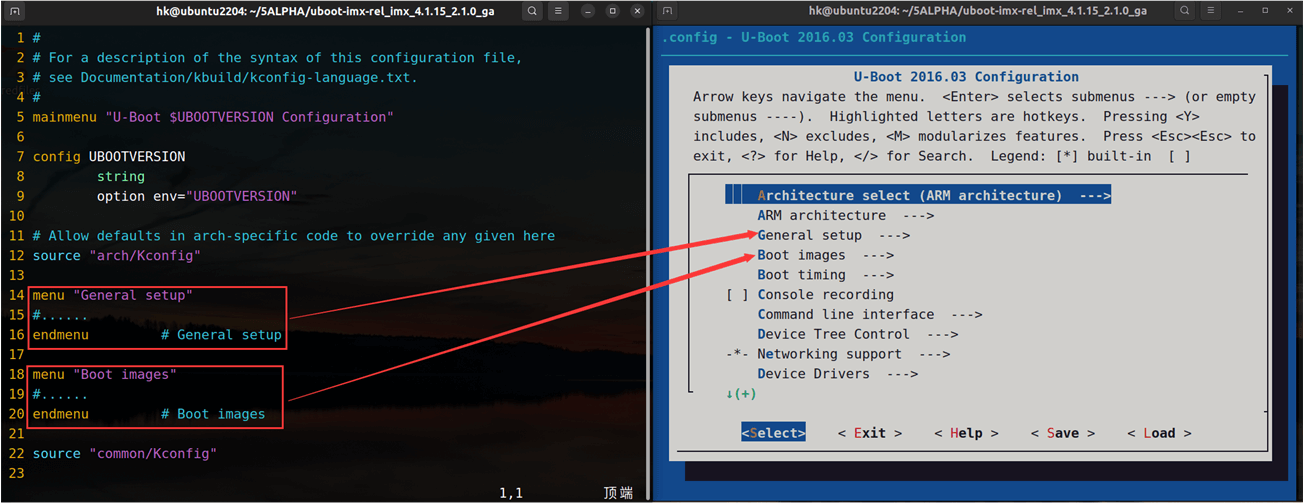

menu 用于生成菜单， endmenu 就是菜单结束标志，这两个一般是成对出现的。在顶层 Kconfig 中有如下代码：

image-20230805070033763

有两个 menu/endmenu 代码块，这两个代码块就是两个子菜单，第 14 行的“menu "General setup"”表示子菜单“General setup”。后边的的“menu "Boot images"”表示子菜单“Boot images”。体现在主菜单界面中就如上图所示了。

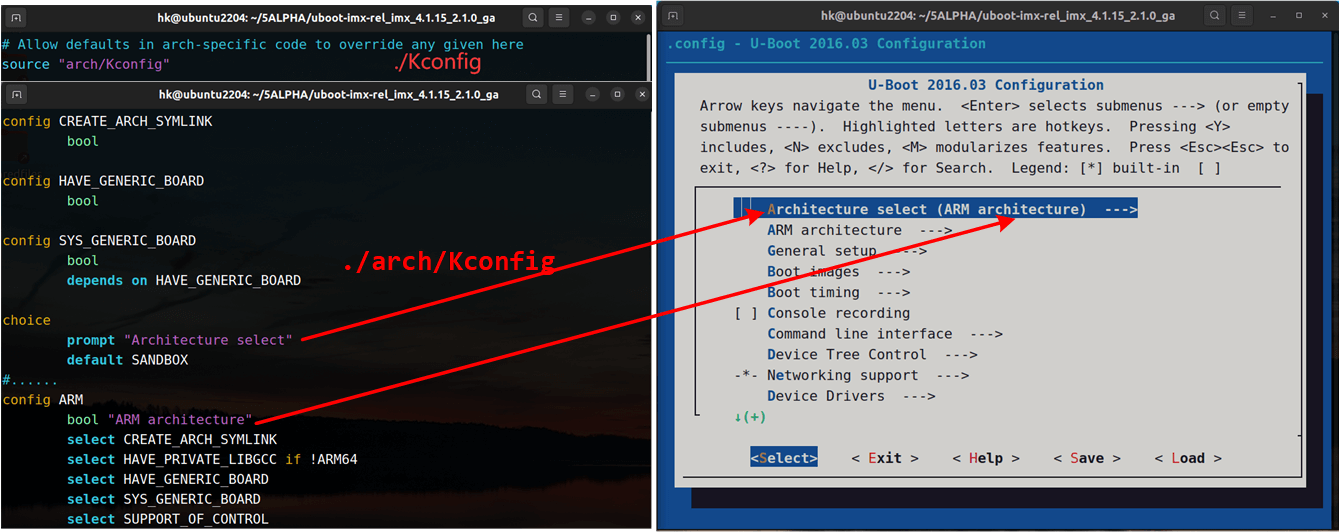

在“ General setup”菜单上面还有 “ Architecture select (ARM architecture)”和“ ARM architecture”这两个子菜单，但是在顶层 Kconfig 中并没有看到这两个子菜单对应的 menu/endmenu 代码块，那这两个子菜单是怎么来的呢？这两个子菜单就是 arch/Kconfig 文件生成的。包括主界面中的“Boot timing”、“Console recording”等等这些子菜单，都是分别由顶层 Kconfig 所调用的 common/Kconfig、 cmd/Kconfig 等这些子 Kconfig 文件来创建的。

image-20230805070731647

4. config 条目 ​

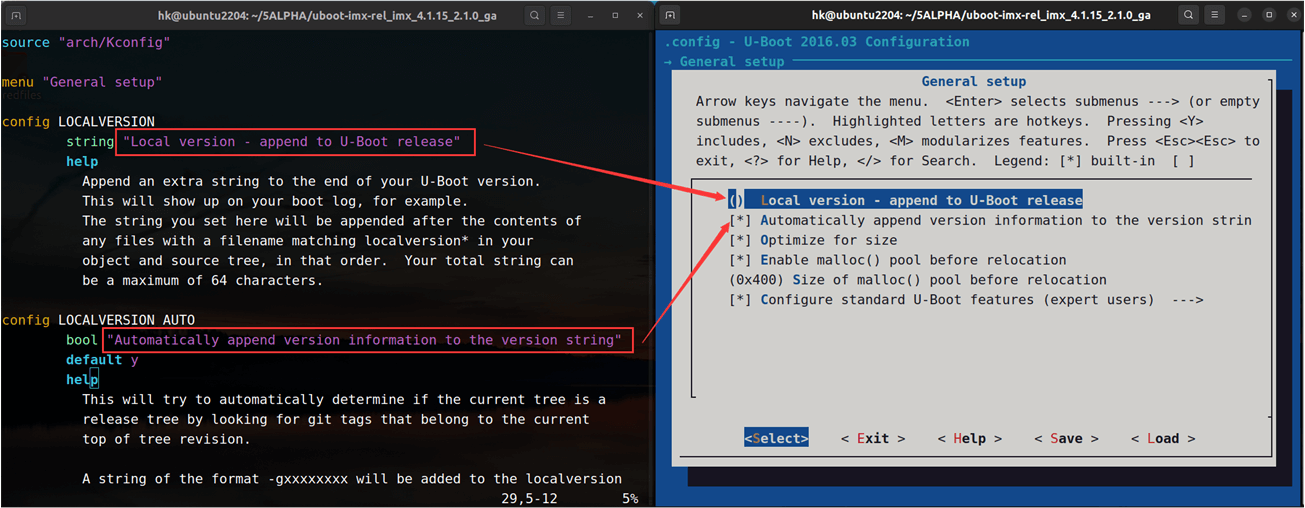

顶层 Kconfig 中的“General setup”子菜单内容如下：

image-20230805070853149

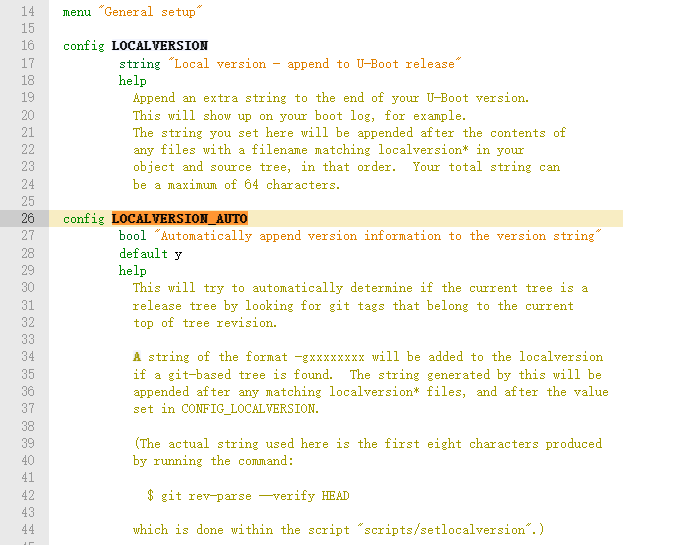

可以看出，在 menu/endmenu 代码块中有大量的“config xxxx”的代码块，也就是 config 条目。 config 条目就是“General setup”菜单的具体配置项，如上图所示。“config LOCALVERSION”对应着第一个配置项，“config LOCALVERSION_AUTO”对应着第二个配置项，以此类推。我们以 “ config LOCALVERSION ” 和 “ config LOCALVERSION_AUTO”这两个为例来分析一下 config 配置项的语法：

image-20260108160547342

第 16 和 26 行，这两行都以 config 关键字开头，后面跟着 LOCALVERSION 和 LOCALVERSION_AUTO，这两个就是配置项名字。假如我们使能了 LOCALVERSION_AUTO 这个功能，那么就会下.config 文件中生成 CONFIG_LOCALVERSION_AUTO，这个在上一小节学习如何使能 dns 命令的时候了解过了。由此可知， .config 文件中的“CONFIG_xxx” (xxx 就是具体的配置项名字)就是 Kconfig 文件中 config 关键字后面的配置项名字加上“CONFIG_”前缀。

config 关键字下面的这几行是配置项属性，17~24 行是 LOCALVERSION 的属性。27~44 行是 LOCALVERSION_AUTO 的属性。属性里面描述了配置项的类型、输入提示、依赖关系、帮助信息和默认值等。

第 17 行的 string 是变量类型，也就是“CONFIG_ LOCALVERSION”的变量类型。可以为：bool、 tristate、 string、 hex 和 int，一共 5 种。最常用的是 bool、 tristate 和 string 这三种。string 后面的“Local version - append to U-Boot release”就是这个配置项在图形界面上的显示出来的标题。

（1）bool 类型有两种值： y 和 n，当为 y 的时候表示使能这个配置项，当为 n 的时候就禁止这个配置项。如下图所示：

image-20230805071706114

（2）tristate 类型有三种值： y、 m 和 n，其中 y 和 n 的涵义与 bool 类型一样， m 表示将这个配置项编译为模块，这种的在 linux 内核中使用较多。

（3）string 为字符串类型，所以 LOCALVERSION 是个字符串变量，用来存储本地字符串，选中以后即可输入用户定义的本地版本号，如下图：

image-20230805071444814

第 18 行， help 表示帮助信息，告诉我们配置项的含义，当我们按下“h”或“?”弹出来的帮助界面就是 help 的内容。

第 27 行，说明“CONFIG_LOCALVERSION_AUTO”是个 bool 类型，可以通过按下 Y 或 N 键来使能或者禁止 CONFIG_LOCALVERSION_AUTO。

第 28 行，“default y”表示 CONFIG_LOCALVERSION_AUTO 的默认值就是 y，所以这一行默认会被选中。

5. depends on 和 select ​

打开 arch/Kconfig 文件，在里面有这如下代码：

image-20260108160839122

第 9 行，“depends on”说明“SYS_GENERIC_BOARD”项依赖于“HAVE_GENERIC_BOARD”, 也就是说“HAVE_GENERIC_BOARD”被选中以后“ SYS_GENERIC_BOARD”才能被选中。

第 17~20 行，“select”表示方向依赖，当选中“ARC”以后， “HAVE_PRIVATE_LIBGCC”、 “HAVE_GENERIC_BOARD”、 “SYS_GENERIC_BOARD” 和 “SUPPORT_OF_CONTROL” 这四个也会被选中。

6. choice/endchoice ​

在 arch/Kconfig 文件中有如下 choice ... endchoice 代码：

md
choice
	prompt "Architecture select"
	default SANDBOX
#...
endchoice

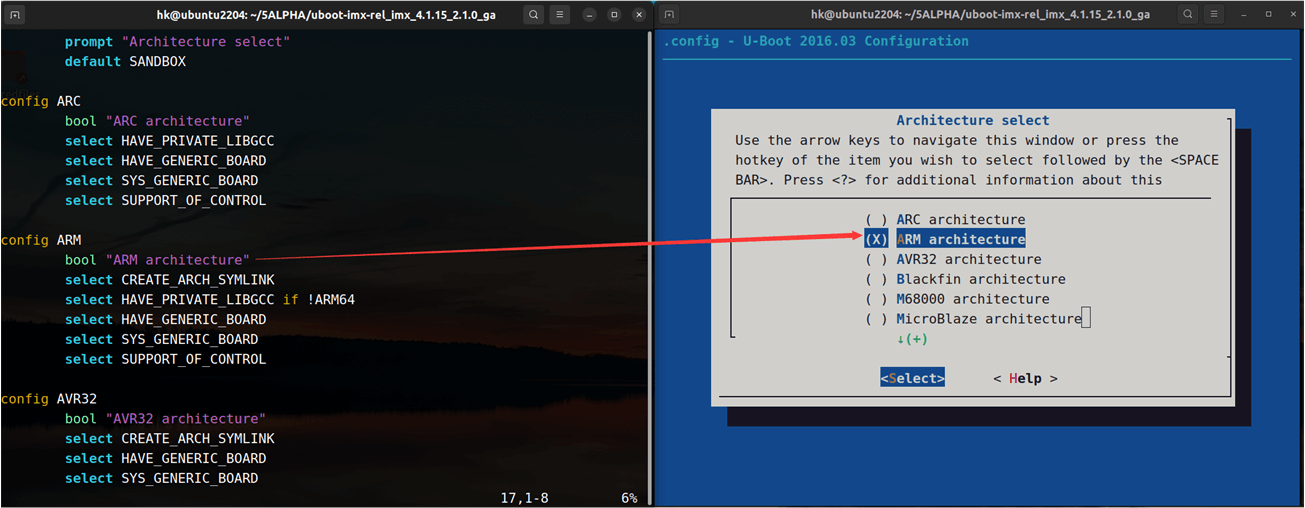

choice/endchoice 代码段定义了一组可选择项，将多个类似的配置项组合在一起，供用户单选或者多选。上图中的代码就是选择处理器架构，可以从 ARC、 ARM、 AVR32 等这些架构中选择，这里是单选。在 uboot 图形配置界面上选择“Architecture select”，进入以后如图

image-20230805072748488

可以在图中通过移动光标来选择所使用的 CPU 架构。第 12 行的 prompt 给出这个 choice/endchoice 段的提示信息为“Architecture select”。

7. menuconfig ​

menuconfig 和 menu 很类似，但是 menuconfig 是个带选项的菜单，其一般用法为：

shell
menuconfig MODULES
    bool "菜单"
    if MODULES
    # ...
    endif # MODULES

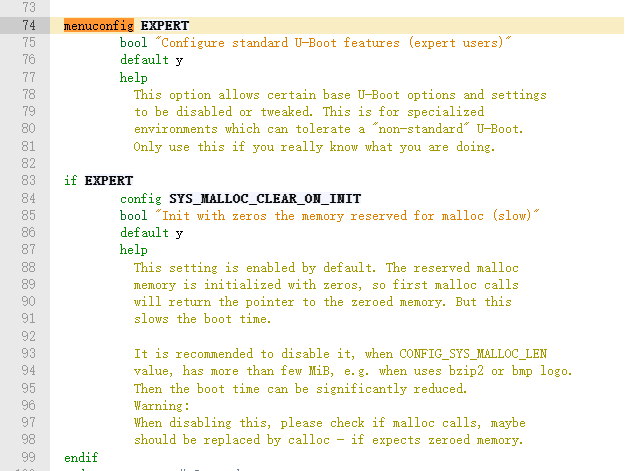

第 1 行，定义了一个可选的菜单 MODULES，只有选中了 MODULES 第 3~5 行 if 到 endif 之间的内容才会显示。在顶层 Kconfig 中有如下代码：

image-20260108161457191

第 74~99 行使用 menuconfig 实现了一个菜单，路径如下：

shell
	General setup
		[*] Configure standard U-Boot features (expert users)  --->
image-20230805073137961

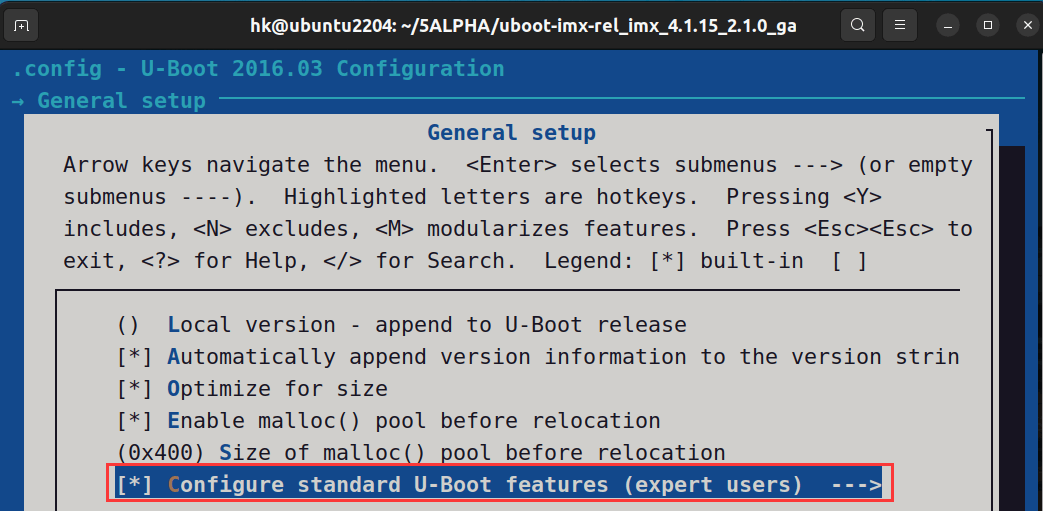

从图可以看到，前面有“[ ]”说明这个菜单是可选的，当选中这个菜单以后就可以进入到子选项中，也就是图示代码中的第 83~99 行所描述的菜单，如下所示：

image-20230805073302638

如果不选择“Configure standard U-Boot features (expert users)”，那么图示代码中的第 83~99 行所描述的菜单就不会显示出来，进去以后是空白的。

image-20230805073346439

8. comment ​

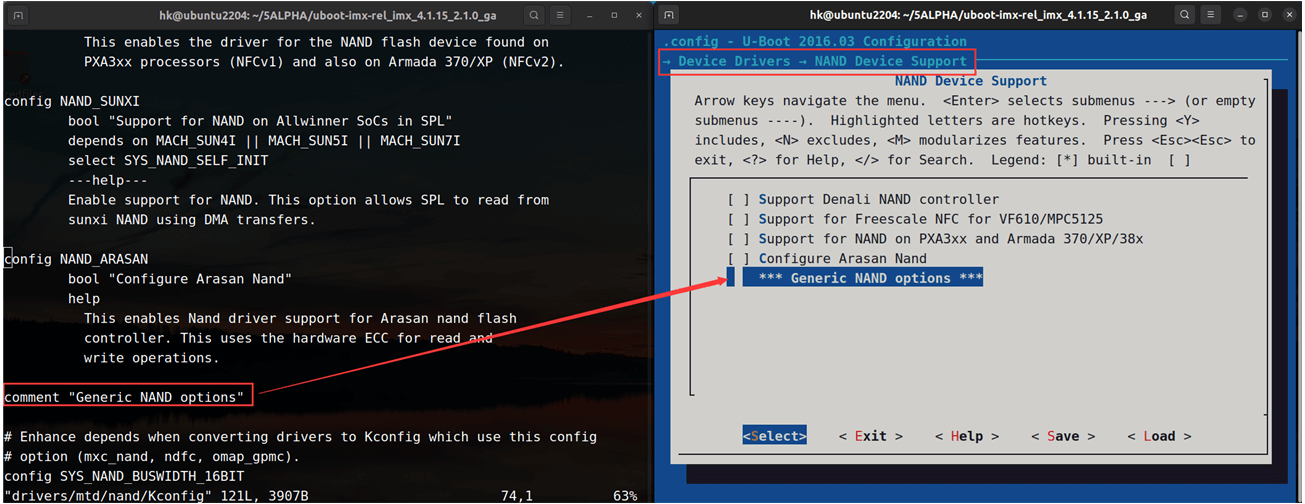

comment 用于注释，也就是在图形化界面中显示一行注释，打开文件 drivers/mtd/nand/Kconfig，有如下所示代码：

image-20230805073631961

右侧的路径为【→ Device Drivers → NAND Device Support】，可以看出，在配置项“Configure Arasan Nand”下面有一行注释，注释内容为“*** Generic NAND options ***”。

9. source ​

source 用于读取另一个 Kconfig，比如：

shell
source "arch/Kconfig"

基本上常用的语法就是这些，因为 uboot 相比 Linux 内核要小很多，所以配置项也要少很多，所以使用 uboot 来学习 Kconfig。一般不会修改 uboot 中的 Kconfig 文件，甚至都不会使用 uboot 的图形化界面配置工具，本小节学习 Kconfig 的目的主要还是为了 Linux 内核作准备。

三、自定义一个菜单 ​

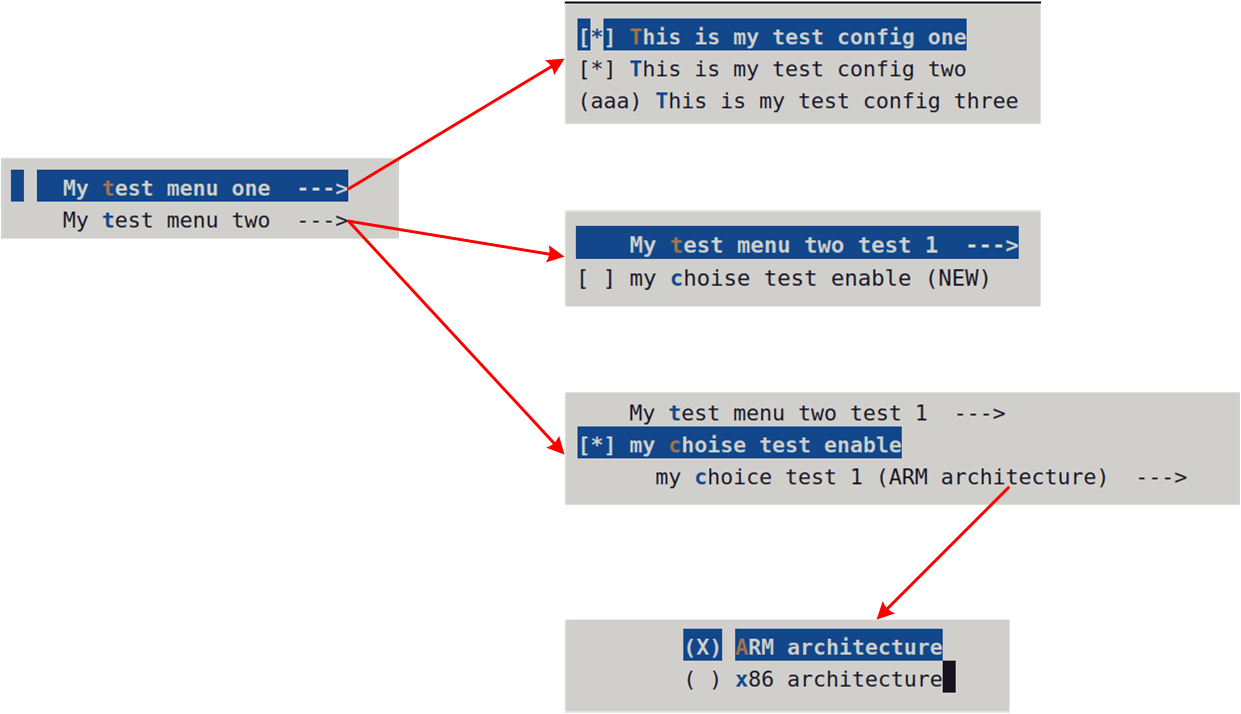

这里就不写详细过程了，可以看代码仓库：feat: 添加自定义菜单(Kconfig 语法学习) · 3e4bb1d · linux-dev-org/imx6ull-uboot - Gitee.com。最终的效果过如下：

image-20230805190016466
