LV080-图形化配置 ​

在前面的学习中我们知道 uboot 可以通过 mx6ull_alpha_emmc_defconfig 来配置，或者通过文件 mx6ull_alpha_emmc.h 来配置 uboot。还有另外一种配置 uboot 的方法，就是图形化配置，以前的 uboot 是不支持图形化配置，只有 Linux 内核才支持图形化配置。不过不知道从什么时候开始， uboot 也支持图形化配置了，本章我们就来学习一下如何通过图形化配置 uboot，并且学习一下图形化配置的原理，因为后面学习 Linux 驱动开发的时候可能要修改图形配置文件 .

一、u-boot 图形化配置体验 ​

1. 菜单说明 ​

uboot 或 Linux 内核可以通过输入“make menuconfig”来打开图形化配置界面， menuconfig 是一套图形化的配置工具，需要 ncurses 库支持。 ncurses 库提供了一系列的 API 函数供调用者生成基于文本的图形界面，因此需要先在 Ubuntu 中安装 ncurses 库，命令如下：

shell
sudo apt-get install build-essential
sudo apt-get install libncurses5-dev

menuconfig 重点会用到两个文件： .config 和 Kconfig， .config 文件前面已经说了，这个文件保存着 uboot 的配置项，使用 menuconfig 配置完 uboot 以后肯定要更新.config 文件。 Kconfig 文件是图形界面的描述文件，也就是描述界面应该有什么内容，很多目录下都会有 Kconfig 文件。

在打开图形化配置界面之前，要先使用“make xxx_defconfig”对 uboot 进行一次默认配置，只需要一次即可。如果使用“ make clean”清理了工程的话就那就需要重新使用“ make xxx_defconfig”再对 uboot 进行一次配置。进入 uboot 根目录，输入如下命令：

shell
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_alpha_emmc_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig

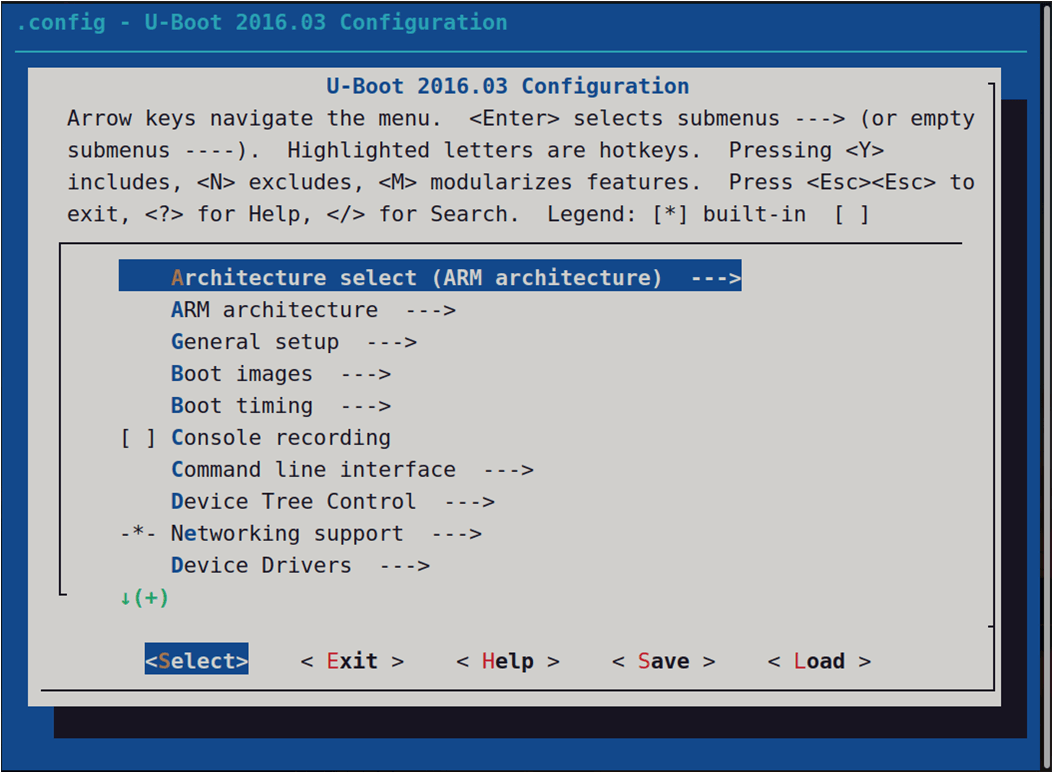

打开后的图形化界面如图所示：

image-20230804214007594

这就是主界面，主界面上方的英文就是简单的操作说明，操作方法如下 ：

（1）通过键盘上的“ ↑ ”和“ ↓ ”键来选择要配置的菜单，后面跟着“--->”表示此配置项是有子配置项的，按下回车键就可以进入子配置项。 按下“ Enter ”键进入子菜单。

（2）菜单中高亮的字母就是此菜单的热键，在键盘上按下此高亮字母对应的键可以快速选中对应的菜单。

（3）选中子菜单以后按下“ Y ”键就会将相应的代码编译进 uboot 中，菜单前面变为“< * >”。按下“ N ”键不编译相应的代码，按下“ M ”键就会将相应的代码编译为模块，菜单前面变为“< M >”。也可以通过 “ space ” 键进行切换。

（4）按两下 “ Esc ” 键退出，也就是返回到上一级.

（5）按下 “ ? ” 键查看此菜单的帮助信息。

（6）按下“ / ” 键打开搜索框，可以在搜索框输入要搜索的内容。

（7）在配置界面下方会有五个按钮，这五个按钮的功能如下：

md
<Select>：选中按钮，和“Enter”键的功能相同，负责选中并进入某个菜单。
<Exit>  ：退出按钮，和按两下“Esc”键功能相同，退出当前菜单，返回到上一级。
<Help>  ：帮助按钮，查看选中菜单的帮助信息。
<Save>  ：保存按钮，保存修改后的配置文件。
<Load>  ：加载按钮，加载指定的配置文件。

2. dns 命令为例 ​

我们进入“Command line interface --->”这个配置项，此配置项用于配置 uboot 的命令，进入以后如图 ：

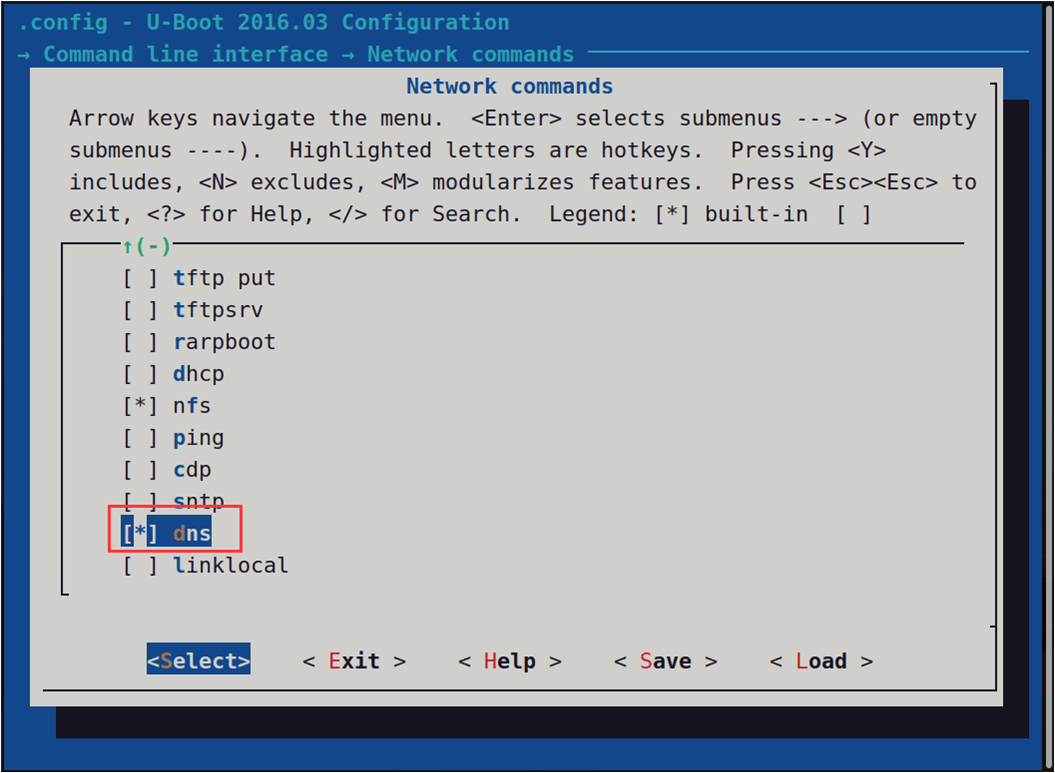

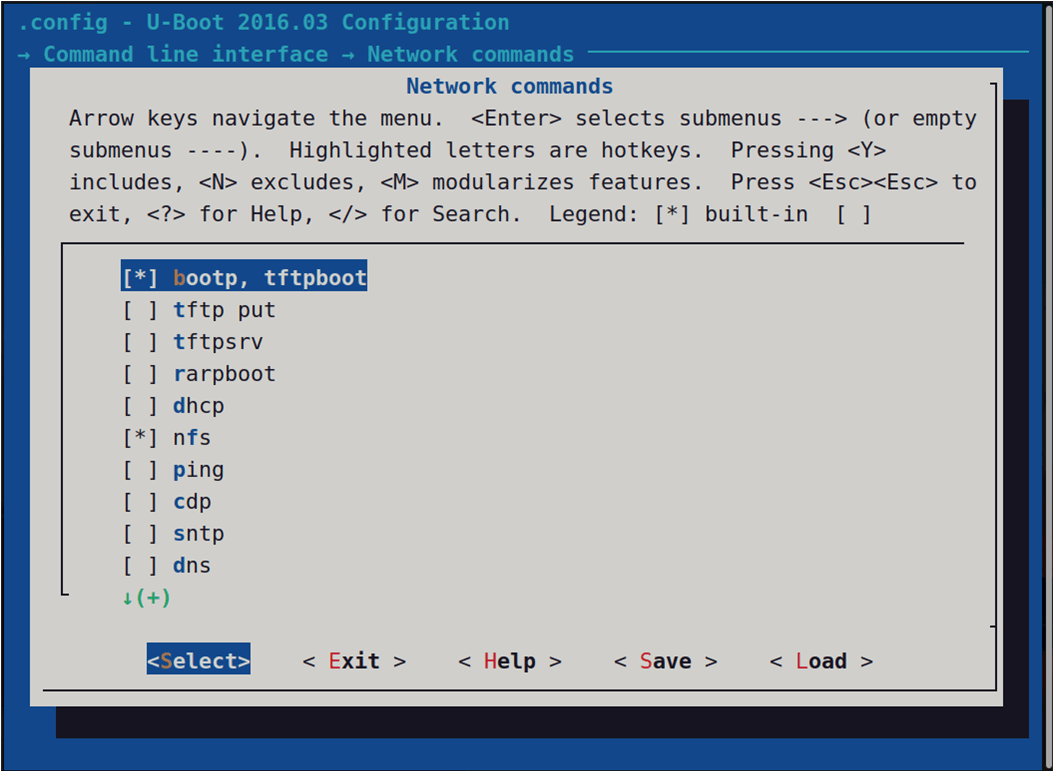

从左图中可以看出，有很多配置项，这些配置项也有子配置项，选择“Network commands --->”，进入网络相关命令配置项，会看到右图所示界面。可以看出， uboot 中有很多和网络有关的命令，比如 bootp、 tftpboot、 dhcp 等等。选中 dns，然后按下键盘上的“Y”键，此时 dns 前面的“[ ]”变成了“[ * ]”，如下图所示：

image-20230804223218020

每个选项有 3 种编译选项：编译进 uboot 中(也就是编译进 u-boot.bin 中)、取消编译(也就是不编译这个功能模块)、编译为模块。按下“Y”键表示编译进 uboot 中，此时“[ ]”变成了“[ * ]”；按下“N”表示不编译，“[ ]”默认表示不编译；有些功能模块是支持编译为模块的，这个一般在 Linux 内核里面很常用，后边学习 linux 就会学到， uboot 下面不使用，如果要将某个功能编译为模块，那就按下“M”，此时“[ ]”就会变为“< M >”。

一个小疑问？

在 mx6ull_alpha_emmc.h 里面我们配置使能了 dhcp 和 ping 命令，但是在上图中 dhcp 和 ping 前面的“[ ]”并不是“[ * ]”，也就是说不编译 dhcp 和 ping 命令，这不是冲突了吗？实际情况是 dhcp 和 ping 命令是会编译的。之所以在图中没有体现出来时因为我们是直接在 mx6ull_alipha_emmc.h 中定义的宏 CONFIG_CMD_PING 和 CONFIG_CMD_DHCP，而 menuconfig 是通过读取.config 文件来判断使能了哪些功能， .config 里面并没有宏 CONFIG_CMD_PING 和 CONFIG_CMD_DHCP，所以 menuconfig 就会识别出错。

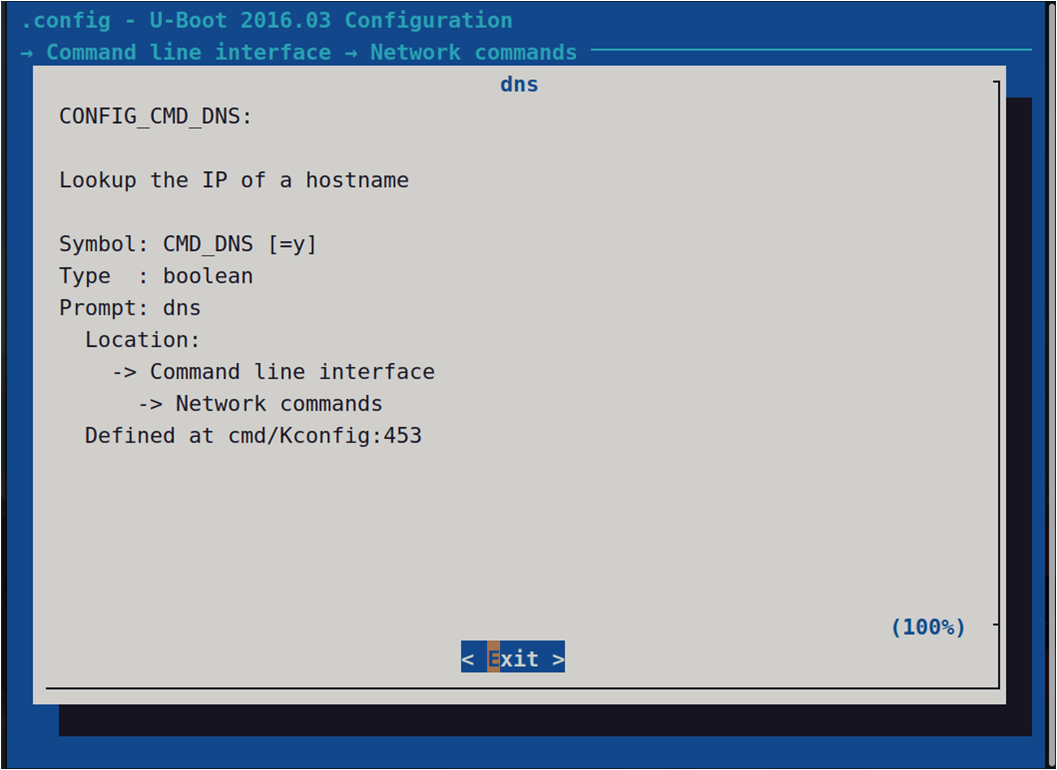

选中 dns，然后按下“H”或者“?”键可以打开 dns 命令的提示信息，如图所示：

image-20230804223518517

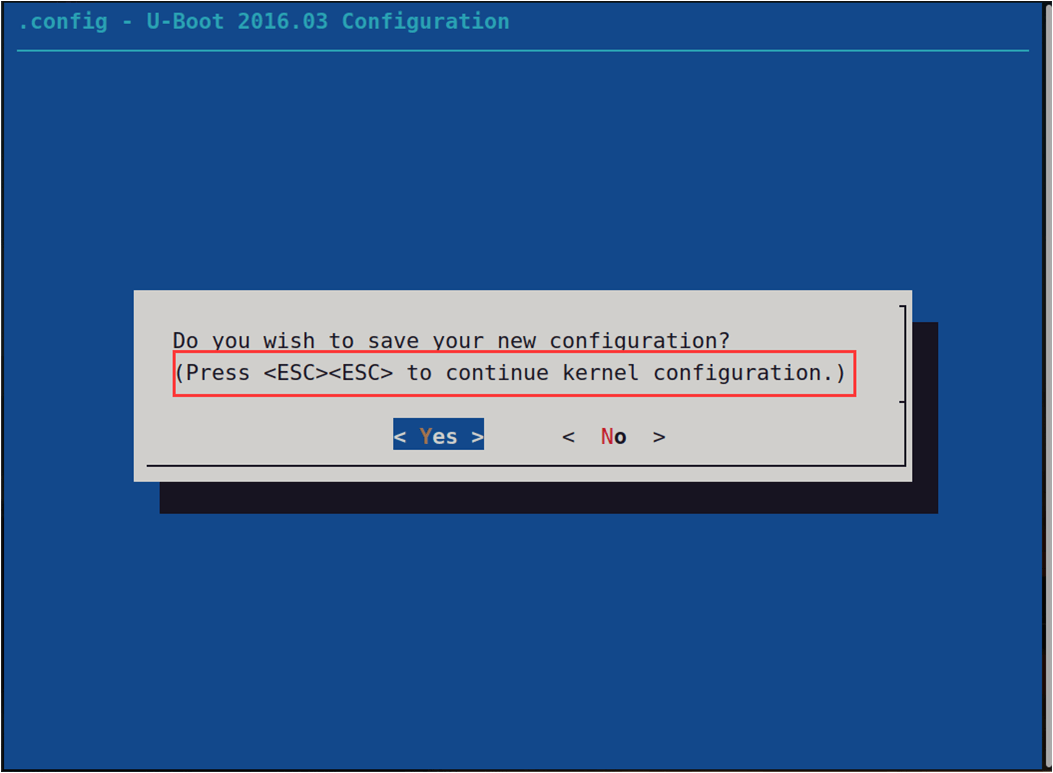

按两下 ESC 键即可退出提示界面，相当于返回上一层。选择 dns 命令以后，按两下 ESC 键（按两下 ESC 键相当于返回上一层），退出当前配置项，进入到上一层配置项。如果没有要修改的就按两下 ESC 键，退出到主配界面，如果也没有其他要修改的，那就再次按两下 ESC 键退出 menuconfig 配置界面。如果修改过配置的话，在退出主界面的时候会有如图所示提示：

image-20230804223615927

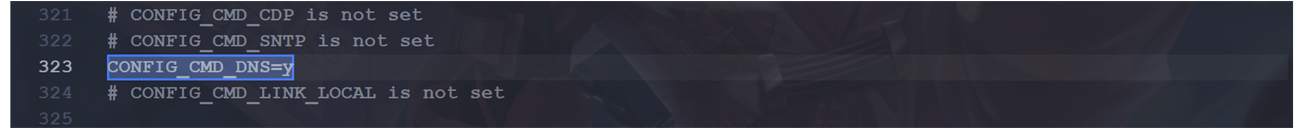

询问是否保存新的配置文件，通过键盘的← 或→ 键来选择“Yes”项，然后按下键盘上的回车键确认保存。至此，我们就完成了通过图形界面使能了 uboot 的 dns 命令，打开.config 文件，会发现多了“CONFIG_CMD_DNS = y”这一行，如图中的 323 行所示：

image-20230804223808025

3. 编译 uboot ​

使用如下命令编译 uboot：

shell
make V=0 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16

需要注意的是千万不要使用下边的两个命令

shell
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- disclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_alpha_defconfig

上边的 disclean 命令会清理工程，会删除掉.config 文件！通过图形化界面配置所有配置项都会被删除，结果就是竹篮打水一场空。有什么办法避免吗？当然有啦，.我们的 mx6ull_alpha_defconfig 文件内容其实就是一小部分的.config，我们可以直接把.config 重命名，替换掉原来的 mx6ull_alpha_defconfig 文件，这样就可以啦。

4. dns 命令测试 ​

编译完成以后烧写到 SD 卡中，重启开发板进入 uboot 命令模式，输入“?”查看是否有“dns”命令，一般肯定有的。使用 dns 命令来查看一下百度官网“www.baidu.com”的 IP 地址。注意！如果要与外部互联网通信，比如百度官网，这个时候要保证开发板能访问到外部互联网。 如果我们的开发板和电脑直接用网线连接的，那么肯定无法连接到外部网络， 这个时候 dns 命令查看百度官网也会失败！所以开发板一定要连接到路由器上，而且要保证路由器能访问外网，比如手机连接到这个路由器上以后可以正常访问互联网。

要先设置一下 dns 服务器的 IP 地址，也就是设置环境变量 dnsip 的值，命令如下：

shell
=> setenv dnsip 114.114.114.114
=> saveenv

设置好以后就可以使用 dns 命令查看百度官网的 IP 地址了，输入命令：

shell

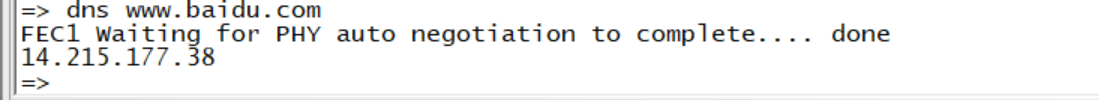

=> dns www.baidu.com
image-20230804224326123

可以看出，“www.baidu.com” 的 IP 地址为 14.215.177.38，说明 dns 命令工作正常。这个就是通过图形化命令来配置 uboot，一般用来使能一些命令还是很方便的，这样就不需要到处找命令的配置宏是什么，然后在到配置文件里面去定义。

二、menuconfig 图形化配置原理简介 ​

这里简单分析一下，后续分析 Makefile 还会详细学习。

这一部分是 u-boot 源码顶层 Makefile 文件。当输入 make menuconfig 以后会匹配到顶层 Makefile 的如下代码：

makefile
config: scripts_basic outputmakefile FORCE
	$(Q)$(MAKE) $(build)=scripts/kconfig $@

%config: scripts_basic outputmakefile FORCE
	$(Q)$(MAKE) $(build)=scripts/kconfig $@

后面学习 Makefile 的时候会详细分析，这里 build =-f ./scripts/Makefile.build obj，将 Makefile - 447 行 的规则展开就是：

makefile
@ make -f ./scripts/Makefile.build obj=scripts/kconfig menuconfig

Makefile.build 会读取 scripts/kconfig/Makefile 中的内容，在 scripts/kconfig/Makefile 中可以找到如下代码：

makefile
menuconfig: $(obj)/mconf
	$< $(silent) $(Kconfig)

其中 obj = scripts/kconfig， silent 是设置静默编译的，在这里可以忽略不计， Kconfig = Kconfig，因此扩展以后就是：

makefile
menuconfig: scripts/kconfig/mconf
	scripts/kconfig/mconf Kconfig

目标 menuconfig 依赖 scripts/kconfig/mconf，因此 scripts/kconfig/mconf.c 这个文件会被编译，生成 mconf 这个可执行文件。目标 menuconfig 对应的规则为 scripts/kconfig/mconf Kconfig，也就是说 mconf 会调用 uboot 根目录下的 Kconfig 文件开始构建图形配置界面。
